交换机功能(省去交换机成本)


EG20网关升级到2.1.X版本以后,支持本地调整模式,网关正常供电,不需要在线即可可选择正常模式、交换机模式、路由器模式。
EG20网关升级到3.1.X版本以后,直接在平台选择切换正常模式、交换机模式、路由器模式。
 标准模式(默认):EG20网关的WAN口用于网关联网登陆平台,LAN口用于和下位机设备(PLC,触摸屏等)进行通讯。WAN口默认是自动获取IP的方式,也可以根据现场的实际上网需求将WAN口调整为固定IP的方式。

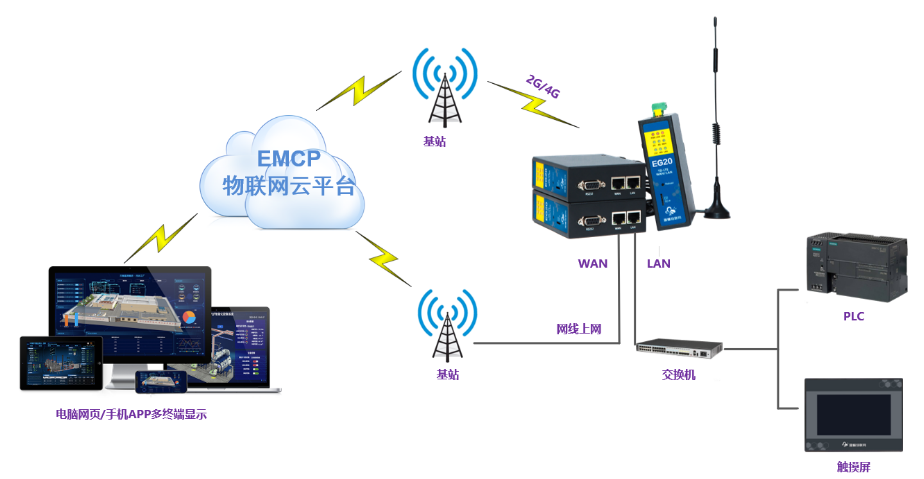

交换机模式:将WAN口切换成LAN口模式口, 2个网口都可以和下位机进行通讯,同时2个接口连接的下位机也可以相互进行通讯。此时网关只能通过4G联网登录平台。

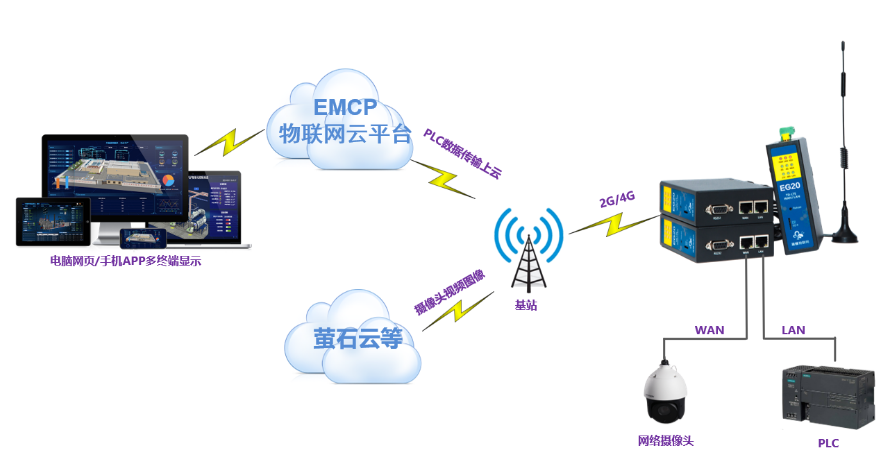

路由器模式:将WAN口切换成可以让下位机上网的接口,下位机设备可以通过此口访问互联网,用于摄像头联网、电脑联网等。此时网关和WAN口设备共用4G网络。
                    在此状态下,建议将电脑、摄像头等上网设备的IP地址改为192.168.10.x网段
在线修改网关模式步骤:

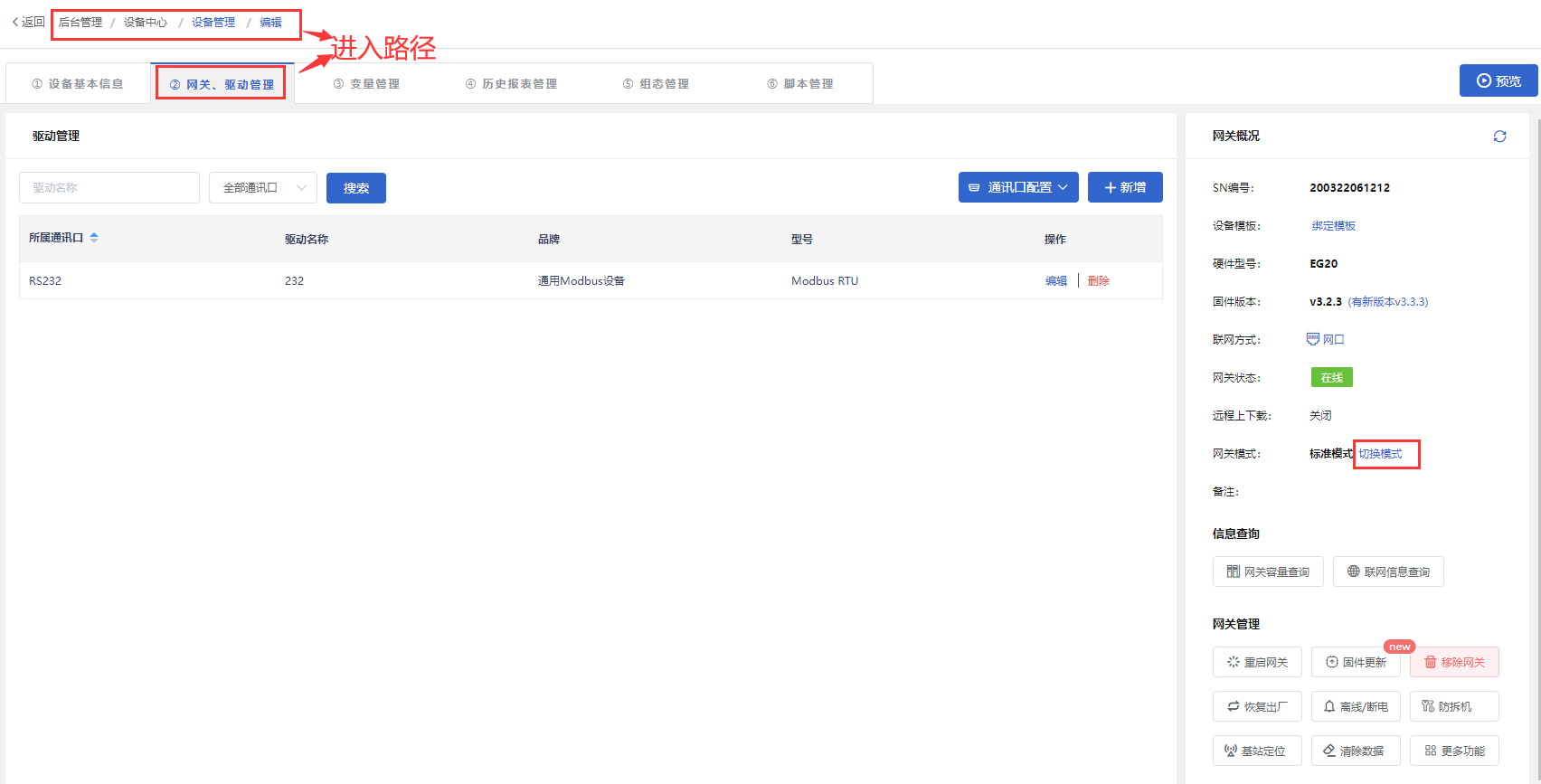

可进行切换网关模式的入口:后台管理 - 设备中心 - 设备管理 - 编辑页面-②:网关、驱动管理

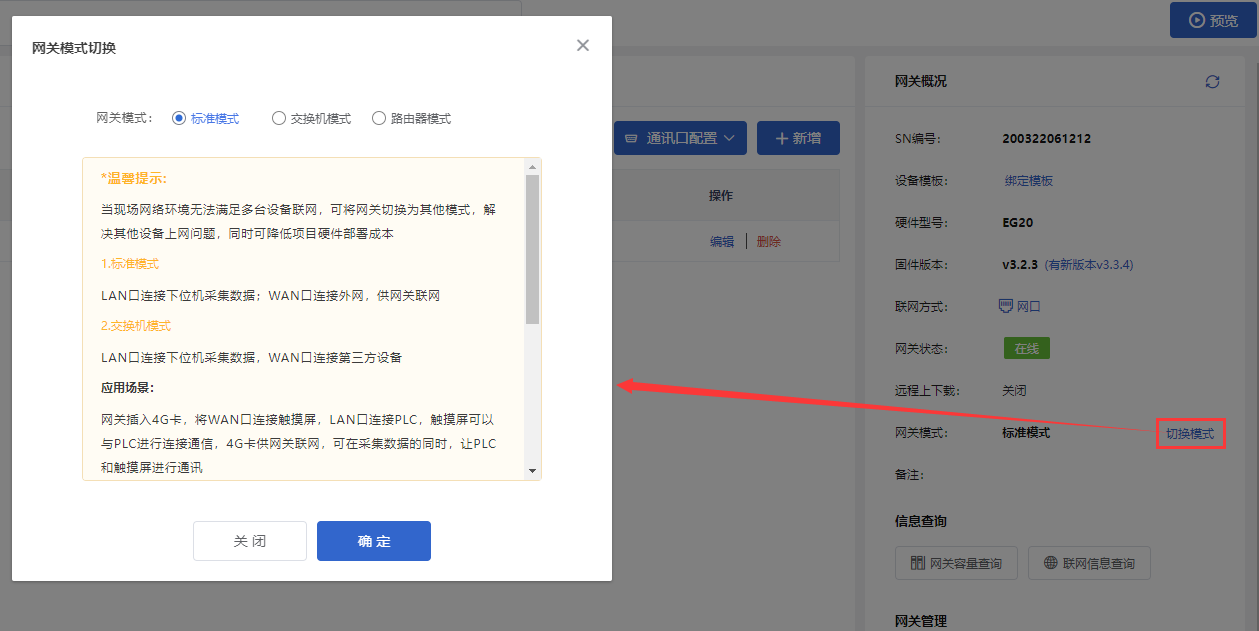

在网关模式处,可显示出当前网关所处的模式,点击切换模式按钮,弹出网关模式切换弹窗,可进行切换网关模式,如图
本地配置步骤:

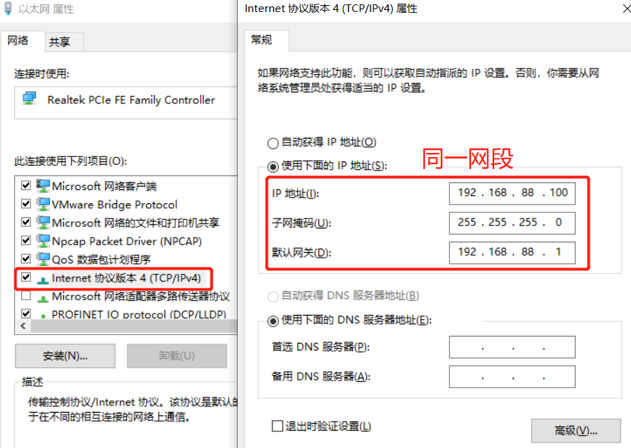

1、电脑网口IP配置到192.168.88.xxx网段(不要配置成192.168.88.99);

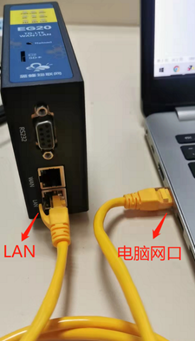

    2、电脑用网线连到网关LAN口;
    3、按网关Reload按键1-2秒,不要超过5秒,当LAN指示灯开始快闪时,进入本地配置状态;
4、打开浏览器,输入192.168.88.99,即可进入网关的配置界面。

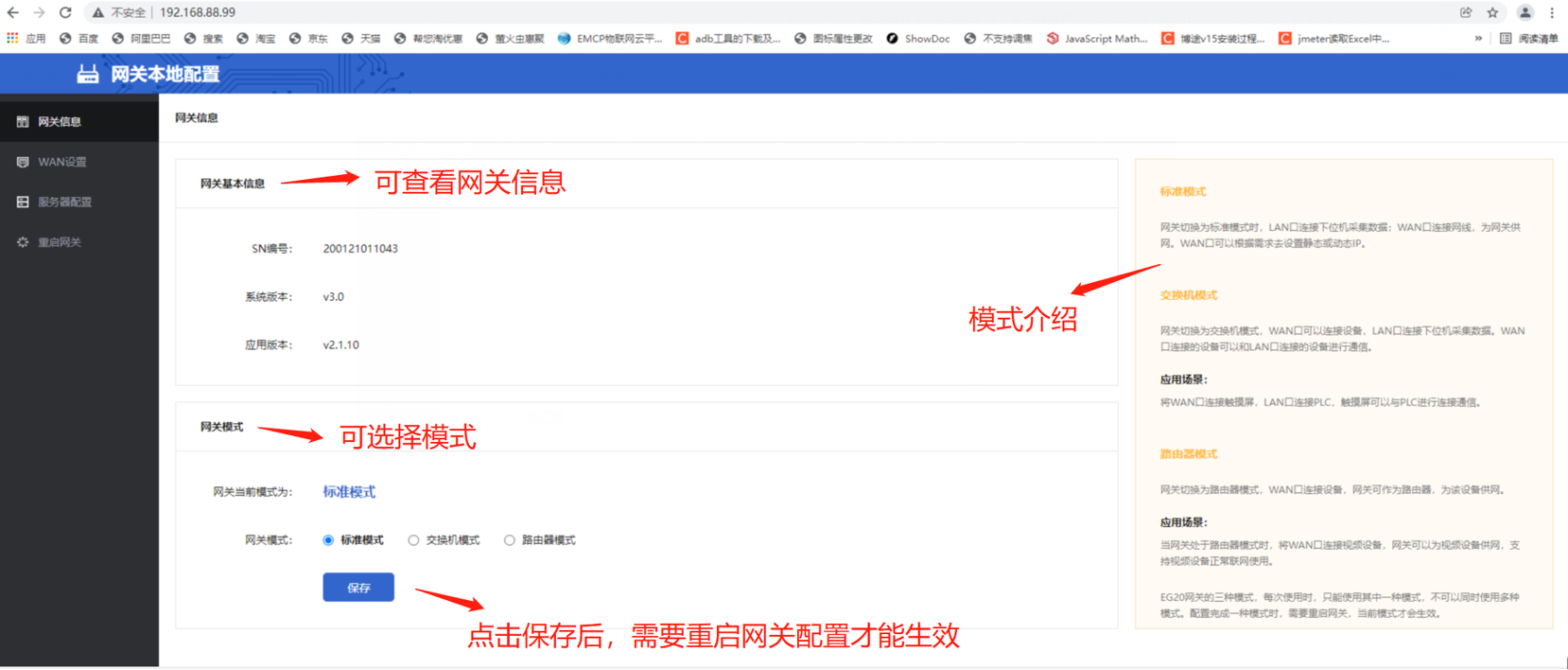

在“网关信息”界面,即可选择网关模式,如下图
重启网关后如果仍要进行本地配置,需要重新按按钮1秒,刷新网页即可。
Tips:Reload按钮持续按1s-5s,进入本地配置模式(此时LAN指示灯快闪),再按2s-5s,退出本地配置模式;10S以上,恢复出厂设置。
重启网关后如果仍要进行本地配置,需要重新按按钮1秒,刷新网页即可。Tips:Reload按钮持续按1s-5s,进入本地配置模式(此时LAN指示灯快闪),再按2s-5s,退出本地配置模式;10S以上,恢复出厂设置。
注意:
1.交换机模式,请勿将LAN口和WAN口同时接入到同一个网络中,否则会造成网络故障
2.路由器模式,请勿将WAN口接入到可联网的网络中,否则可能会造成网络故障
