XY曲线


1、应用场景

XY曲线X轴和Y轴均为变量,时间为内在变量,不做显示,相同时间点,两个变量各产生一个值,分别为x值和y值,x值和y值在图中形成一个点,在下一个时间点,再次生成x值和y值,形成下一个点,时间以此类推,在图中行成多个点,可将多个点连成一条线进行展示,也可不进行连线

2、操作示例

2.1 绑定数据

XY曲线可绑定设备变量和历史报表,点击X轴后面的【选择】按钮,可选择要绑定的X轴变量,点击Y轴后面的【选择】按钮,可选择要绑定的Y轴变量,当选择历史报表时,X轴和Y轴需选择同一报表中的变量
绑定设备变量
绑定完X轴变量后,再选择Y轴变量
绑定历史报表
选择完X轴变量后,在选择Y轴变量,X轴变量和Y轴变量需选择同一个报表中的变量
绑定完变量后,按照自身需求,可点击切换按钮,进行切换X轴和Y轴的变量,如图

2.3 时间设置与时间筛选按钮设置

当选择绑定历史报表时,需进行时间设置与是否显示时间筛选按钮设置,时间设置可设置默认展示最近多长时间的数据;时间筛选按钮可进行隐藏或显示,当选择显示时,在前台查看数据时,可点击选择查看任意时间段内的数据

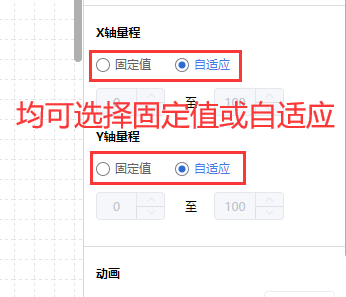

2.4 设置X轴、Y轴量程

绑定完数据之后,可按照数据的大小来设置XY曲线的X轴和Y轴量程或者也可选择自适应,即可根据数据大小来自动调整X轴和Y轴量程大小

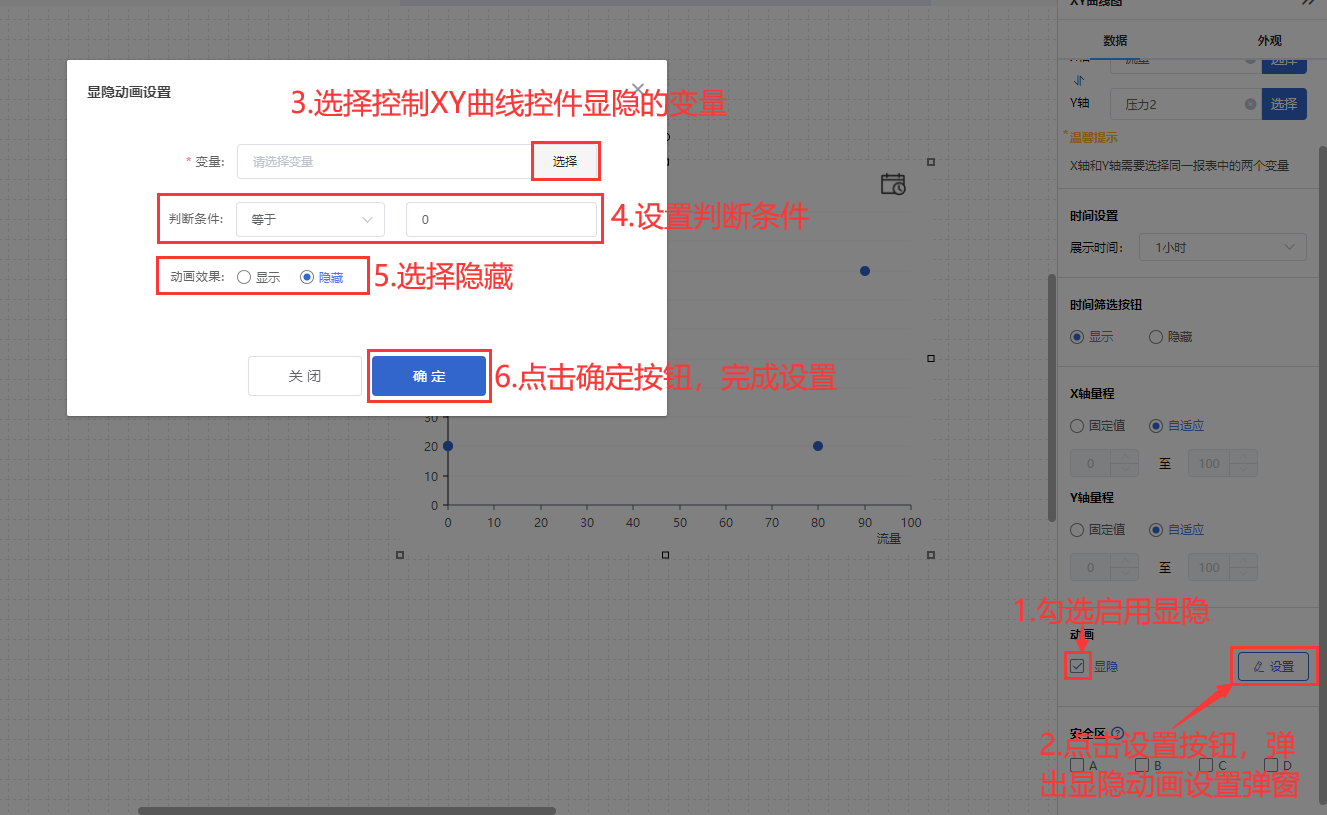

2.5 设置动画效果

控件动画效果是控件对于一个或多个数据条件的动画响应功能,当指定数据满足设置的指定条件时,XY曲线控件进行显隐。
例如当变量达到判断条件时,XY曲线控件进行隐藏

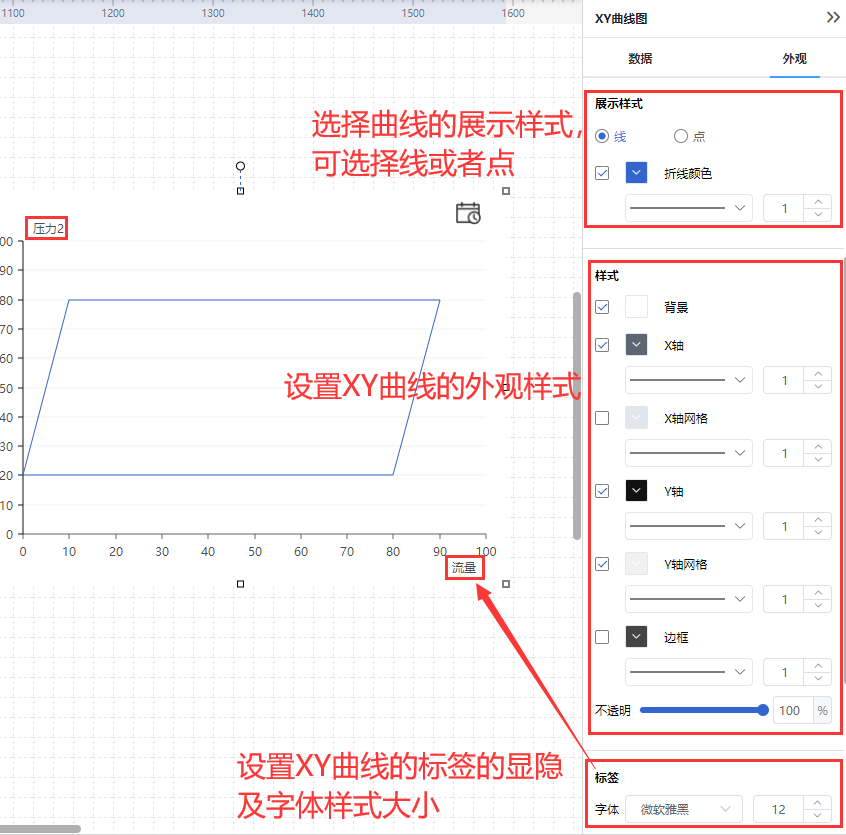

2.6 样式设置

在为控件做完数据设置之后,为了适应组态画面,以达到展示的美观性,可为控件进行一些样式设置,可设置曲线图的内边距,XY曲线的展示样式,和XY曲线的背景颜色以及x轴y轴和x轴y轴网格线的设置,标签、标注信息的文字样式大小以及标签是否显示等

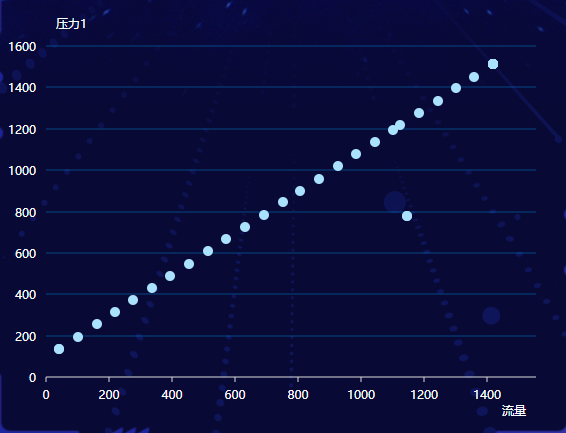

2.7 效果展示
