动画


1、应用场景

动画控件用于不同条件下,控件呈现不同的图片或文本,例如当温度正常时,控件展示为文本正常,温度达到上限时,控件文本展示为达到上限

2、操作示例

2.1 绑定数据

动画控件可绑定设备变量和系统变量,点击【选择】按钮,或双击动画控件,可进行绑定变量操作

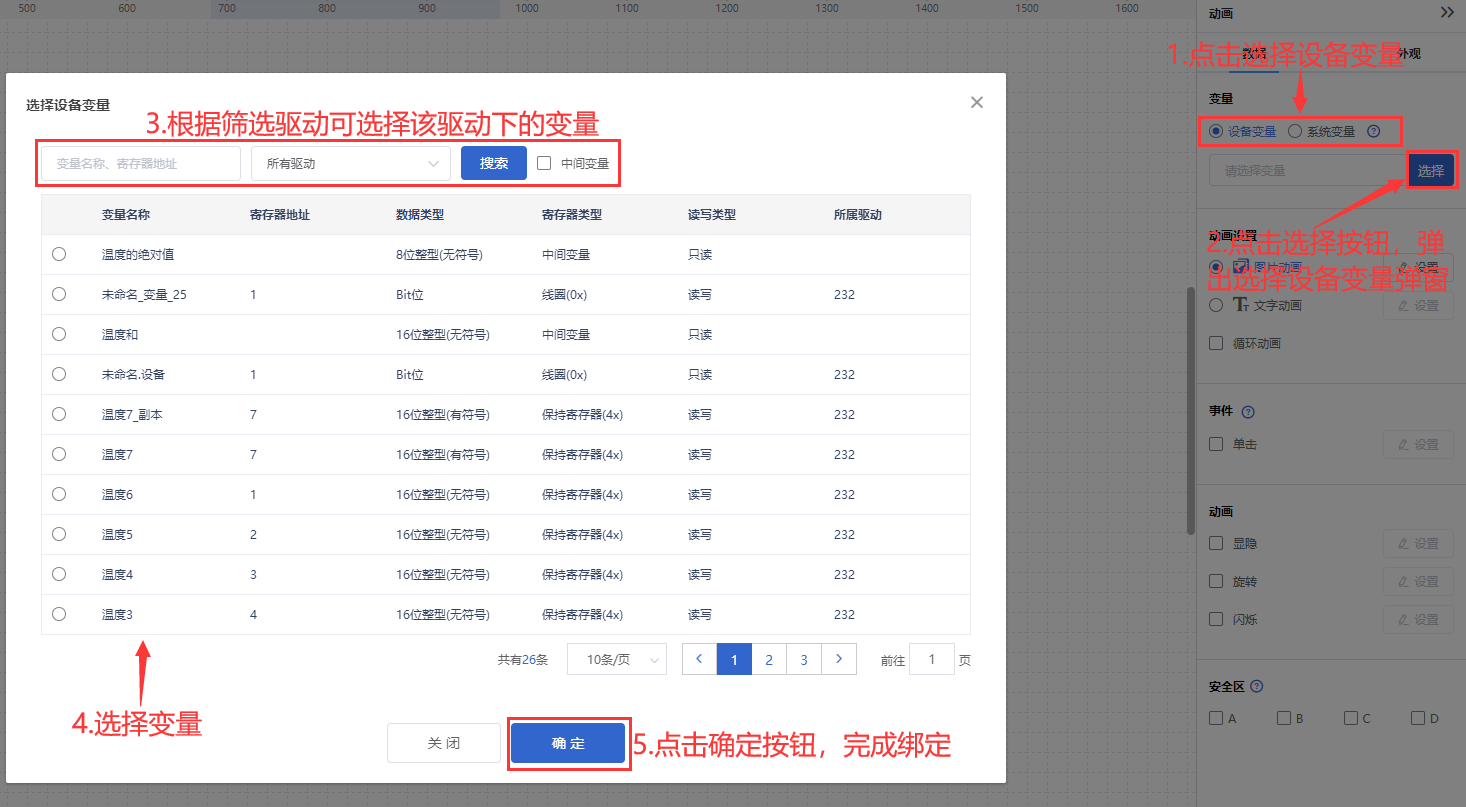

设备变量

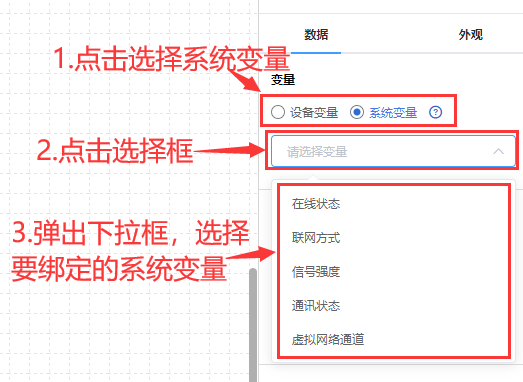

系统变量

2.2 动画设置

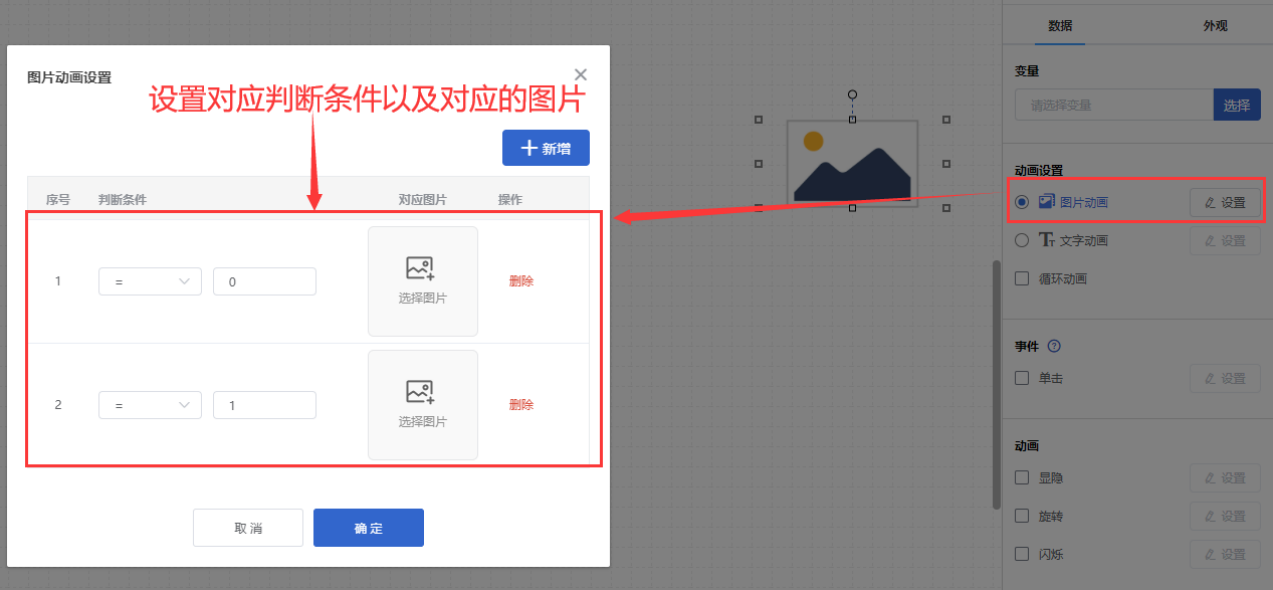

动画设置为当绑定变量处于不同值时,展示不同的图片或文本例如当变量为不同的数值时,展示不同的图片
也可以启用循环动画按钮,此模式为当循环动画中总的判断条件成立时,【动画】控件依次显示各段点设置的文字或图片,以此可以实现静态图变动态图的效果。

2.3 设置单击事件

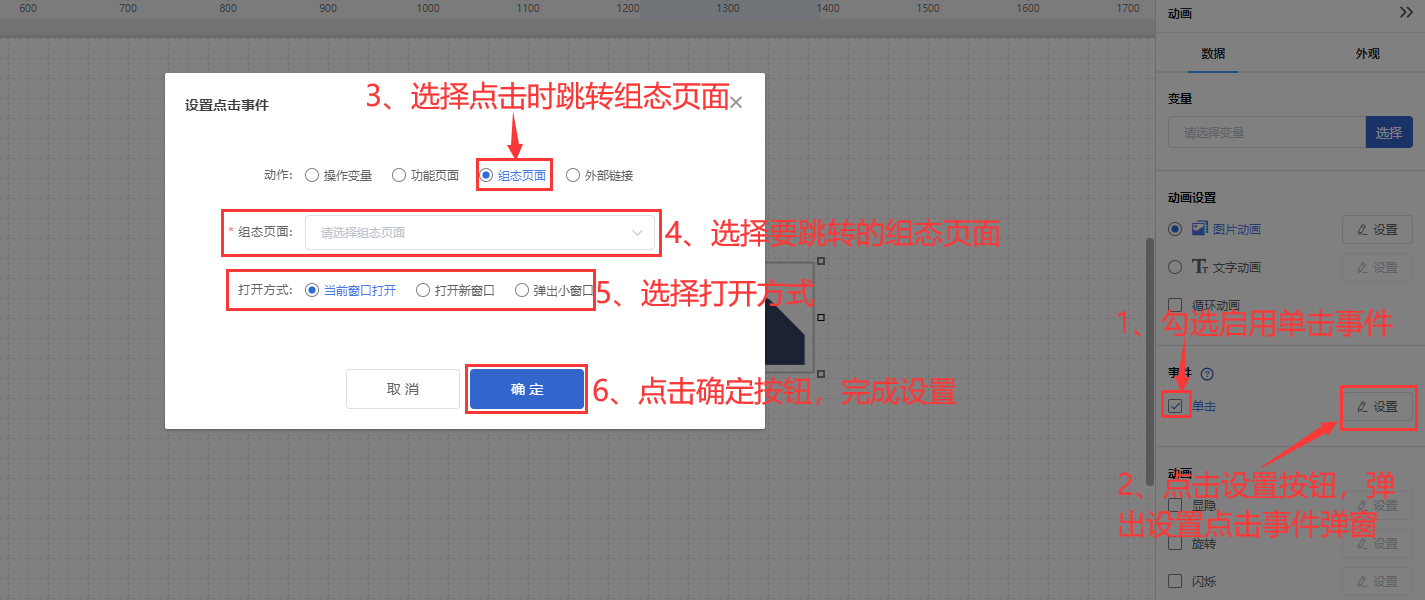

为动画控件设置点击事件,可以在点击图片时进行写入数据或者跳转到其他功能页面,例如点击动画跳转到其他组态功能页面,可实现组态页面之间的互通

2.4 设置动画效果

控件动画效果是控件对于一个或多个数据条件的动画响应功能,当指定数据满足设置的指定条件时,动画控件进行显隐,旋转,闪烁等变化

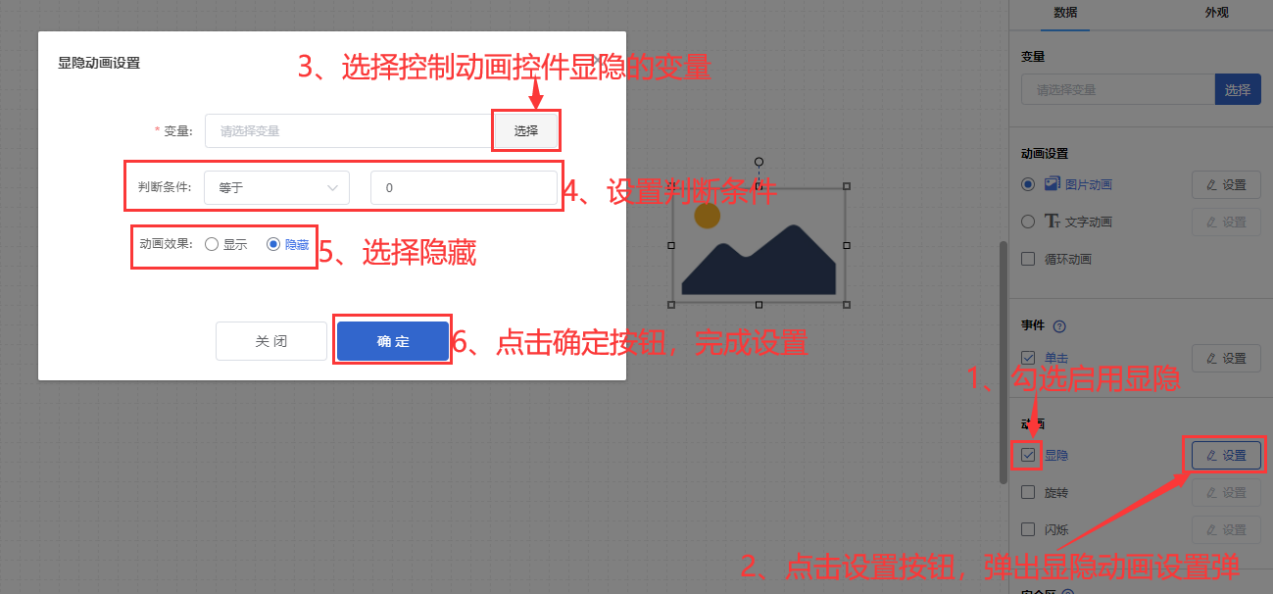

例如为动画控件设置显隐动画效果,当变量达到判断条件时,动画控件进行隐藏
其他动画、颜色变换使用方法和显隐类似

2.5 样式设置

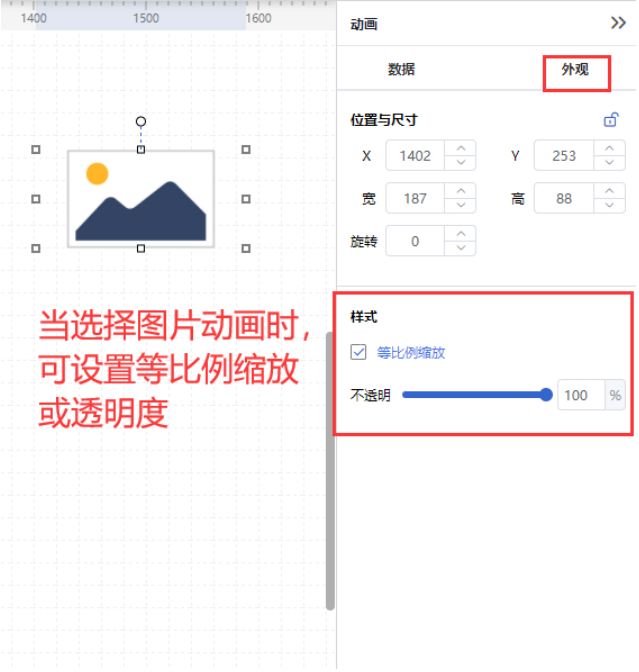

在为控件做完数据设置之后,为了适应组态画面,以达到展示的美观性,可为控件进行一些样式设置,对控件进行透明度设置

2.6 效果展示
