1、应用场景

图片控件可以用来将本地现场图片或者绘制图片插入组态中,使组态更美观贴切,例如可以使用图库中仪表图片和其他控件结合模拟现场工作情况

2、操作示例

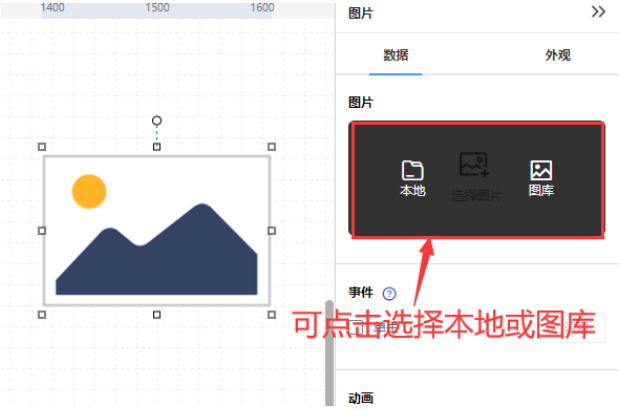

2.1 绑定图片

在组态中拉入图片控件后,在数据属性栏中选择在本地或者图库中选择图片,也可双击控件在图库中选择图片
图库中也可上传并保存本地的图片,可方便下次使用时直接进行插入

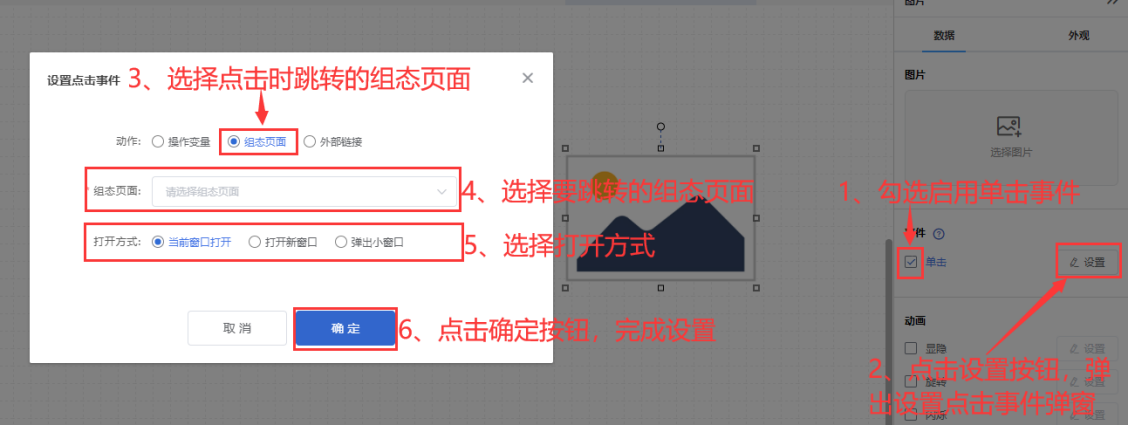

2.2 设置单击事件

为图片控件设置点击事件,可以在点击图片时进行写入数据或者跳转到其他功能页面,最常用的可以是,点击图片跳转到其他组态功能页面,可实现组态页面之间的互通

2.3 设置动画效果

控件动画效果是控件对于一个或多个数据条件的动画响应功能,当指定数据满足设置的指定条件时,图片控件进行显隐,旋转,闪烁以及填充边框文字的颜色变换
例如为图片控件设置显隐动画效果,当变量达到判断条件时,图片控件进行隐藏
其他动画、颜色变换使用方法和显隐类似

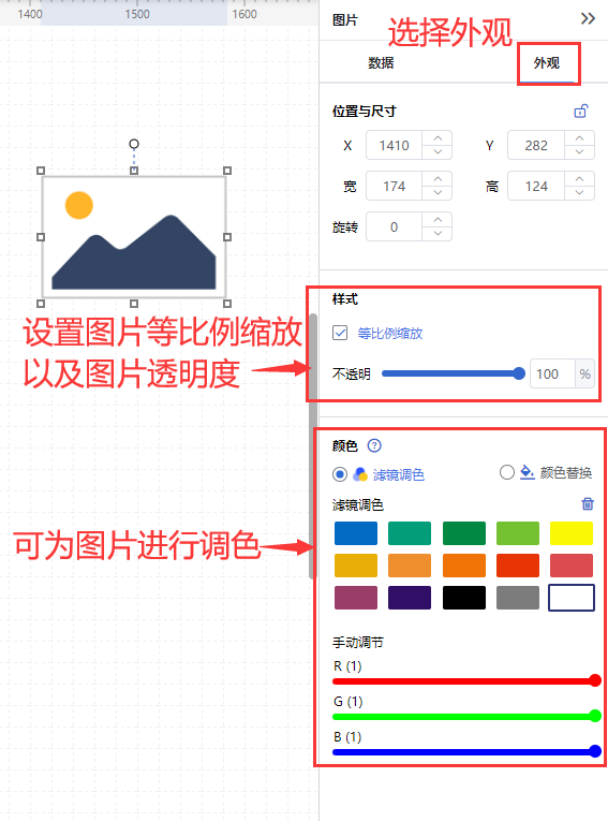

2.4 样式设置

在为控件做完数据设置之后,为了适应组态画面,以达到展示的美观性,可为控件进行一些样式设置,可设置图片的透明度以及颜色,颜色可选择滤镜调色和颜色替换
滤镜调色:通过滤镜与原图片叠加,最终形成新的颜色,适用于比较复杂的图片,例如:管道,锅炉或泵站等
颜色替换:会覆盖掉原图片的元素,填充新的颜色,适用于单色图片,例如流体符号,电器符号等
