一、LP10-ER简介
LP10-ER低功耗遥测终端针对无市电的场景下对传感器远程数据采集。
支持超低功耗模式，可实现电池供电长时间运行。只需简单设置就能实现数据的远程采集、报警、存储、配置等功能，并支持可视化云组态展示。遥测终端自带DI/AI采集端子，可直接接入下位机设备，并进行数据采集。支持Modbus 协议，同时可作为“设备管家”通过RS485实现在边缘端对设备数据的自动采集、记录和传输。
用户通过平台可以远程配置遥测终端各项参数，简单易用，轻松创建可靠的数据通信网络。
二、产品特点
※ 支持电脑web网页、手机APP、微信等客户端访问。
※ 支持模板快速创建设备和自定义云组态。
※ 支持PC网页/手机APP/微信/短信/电话报警形式，一旦检测到数值异常会立刻推送报警消息。
※ 设备自带1*RS485+2*DI+2*AI(4-20mA)接口，受控电源输出(5V/9V/12V)≤1.2W，可接入市面上主流传感器。
※ 支持对网关的远程配置、远程程序在线升级功能。
※ 内置38000mAh锂亚电池组、内置天线，理论续航时间可达6-8年（可选外引天线）。
三、安装方式和外观

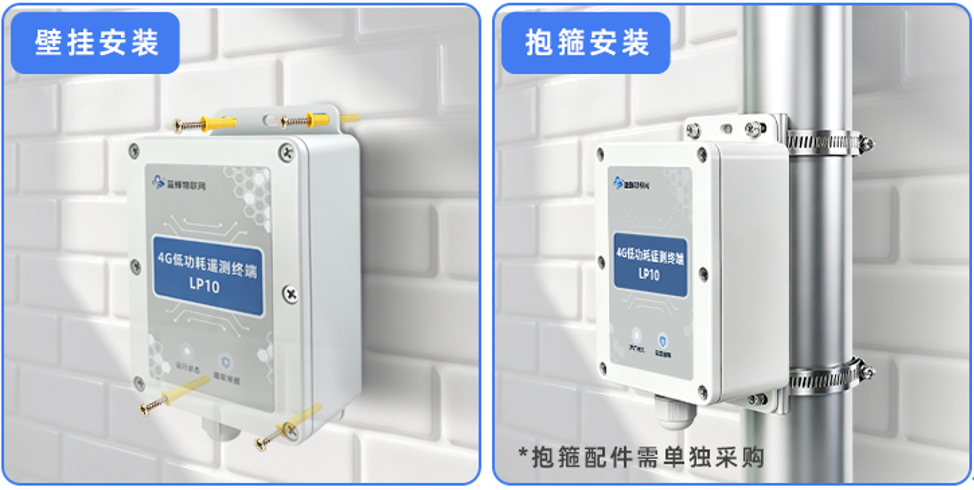

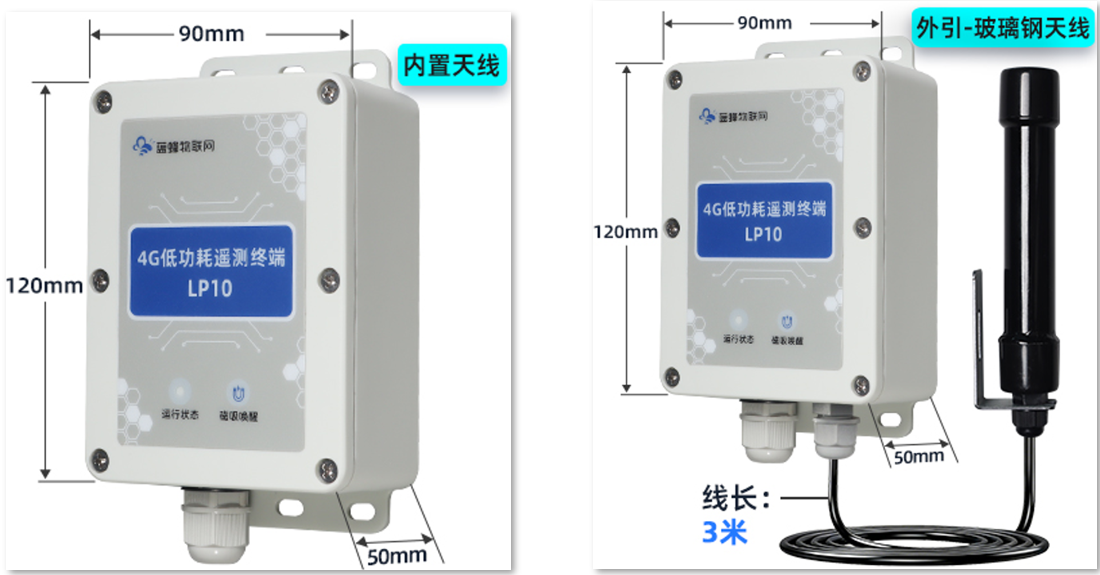

3.1 安装方式

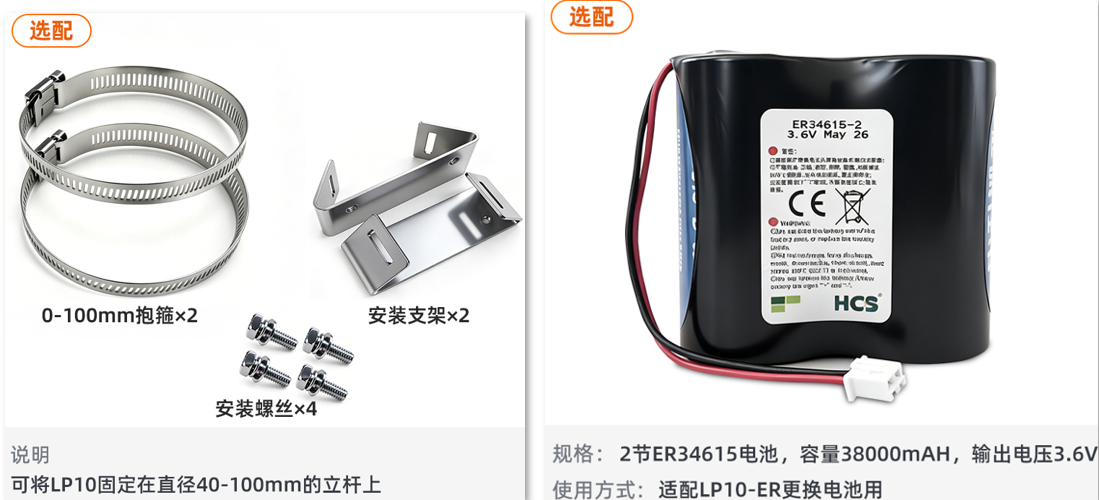

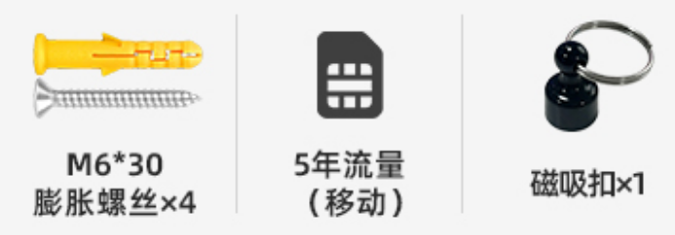

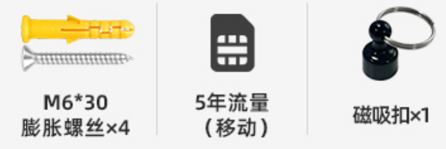

3.2 随机配件
四、硬件参数与接口定义

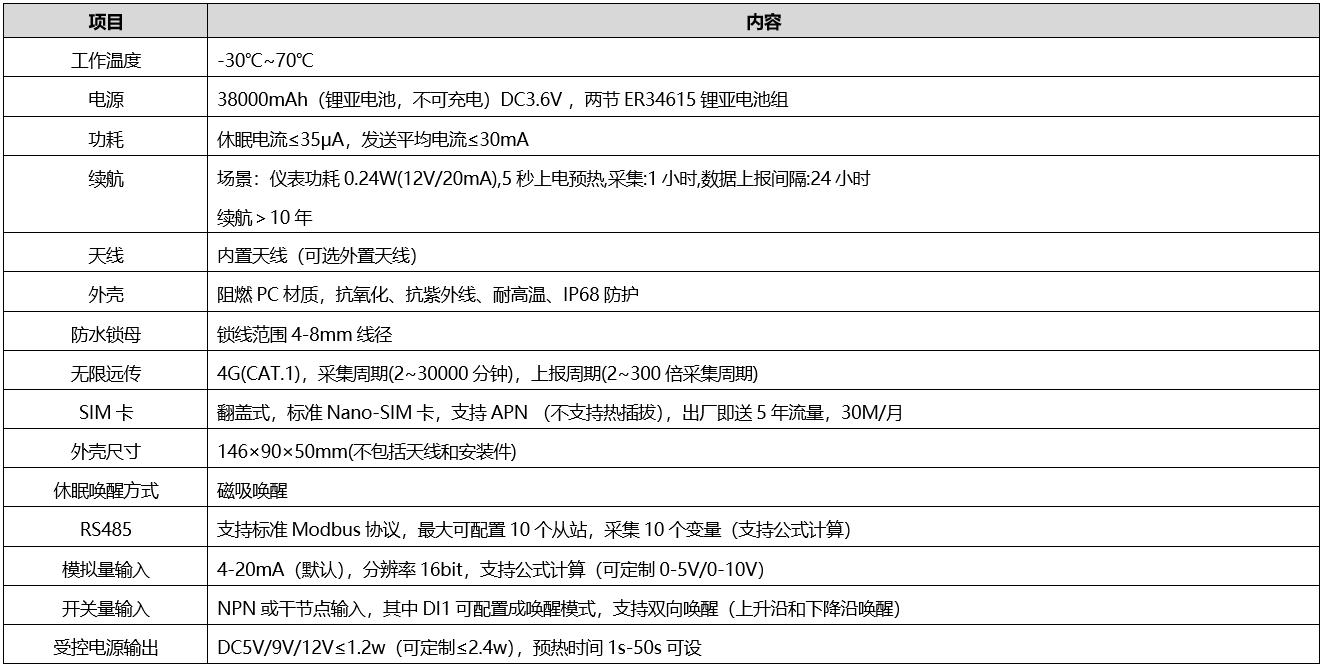

4.1 硬件规格与参数

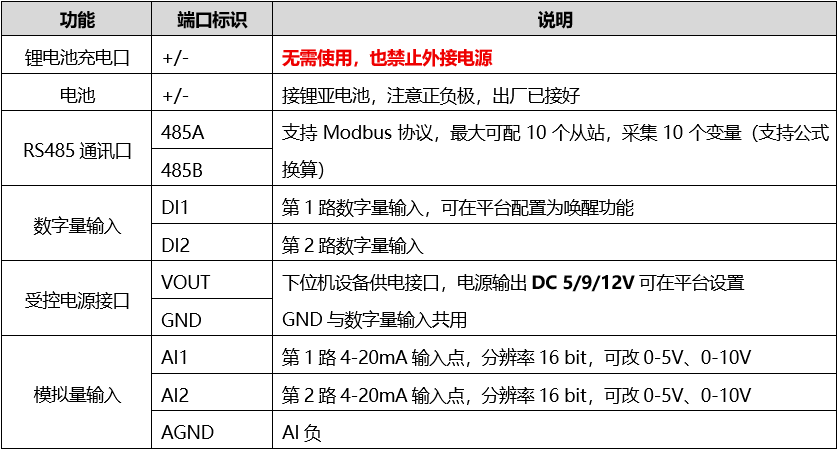

4.2 接口介绍
4.2.1 受控电源接口介绍
遥测终端提供1路受控电源接口，此口可用于给下位机设备进行供电。将下位机供电接到此口上，可通过控制下位机通断电达到降低功耗的目的。
与之有关的接口介绍如下（设置说明见快速入门第四步，设置受控电源）：
4.2.2 数字量输入(DI)接口介绍
遥测终端提供2路数字量输入，可以从平台监控下位机设备状态。
DI1、DI2平台默认为0，接口接入低电平后变为1。为NPN接法（设备内部为高电平，低电平有效）。
与之有关的接口介绍如下（设置说明见快速入门第三步，内置IO设置）：
IO1触发时，遥测终端会立即采集1次当前数据。
接线方式如下，使用数字量输入功能或唤醒功能（仅IO1）都按此接线：
4.2.3 模拟量输入(AI)接口介绍
遥测终端提供2路0-20mA模拟量输入。
与之有关的接口介绍如下（设置说明见快速入门第三步，内置IO设置）：
接线示意图如下（以AI1为例，AI2接法相同，使用受控电源接口供电）：
4.2.4 RS485接口介绍
遥测终端提供1路RS-485接口，支持ModBus-RTU协议。 遥测终端只能做主站。
外接RS485设置方法见下方快速入门第三步，外接RS485设置。
千万不要把485线接反（A接A，B接B）。一旦接反，需要将电源拔掉，重新上电才能恢复。
接线示意图如下（使用受控电源接口供电）：
五、快速入门
遥测终端是可以直接接入物联网云平台，并进行远程数据监控的，下文将介绍如何将遥测终端接入 EMCP 物联网云平台。
首次配置时建议将遥测终端激活（使用磁吸激活）。
第一步：注册账号登录平台+下载APP
用管理员账号登录 EMCP 平台 www.lfemcp.com （建议使用 360 浏览器极速模式、谷歌浏览器（Google Chrome）或者支持 Chromium 内核的浏览器），对 EMCP 云平台进行设置。
注意：在注册时需要提供购买的设备的SN码和验证码（在机身上可找到）。每个用户/企业，只需注册一个企业管理员即可，通过此账号可创建多个子账号（可分配给最终用户使用）。
第二步：平台绑定遥测终端
步骤：点击【后台管理】→【EG 设备管理】→【+新增】→填写设备信 息→点击【保存】。
【②：网关、仪表管理】→【绑定网关】→填写【SN编号】【验证码】→【保存并下一步】。
SN和验证码在网关的机壳标签上，SN为12位数字，验证码为6位英文字母，【备注】可以根据需求填写。
此时在右侧“网关概况”中可以看到绑定的控制器是否连接到平台（成功登录平台可以看到“在线”绿色字样，休眠状态显示“休眠”橙色字样，如果不成功则显示“离线”灰色字样，此时请检查网络或检查设备供电）。
第一次使用时，建议手动唤醒一次。
第三步：远程配置遥测终端
远程配置中最主要三个地方需要配置，一是串口RS485配置，二是内置IO变量配置，三是数据采集间隔设置，下面分步骤对此功能进行讲解。
外接RS485配置
遥测终端可以外接RS485设备，采集数据并上传到平台。需要设置RS485参数（参数设置需要和下位机保持一致）。
操作步骤如下：点击【②网关、驱动管理】→【通讯口配置】→选择【RS485配置】在弹出窗口中设置【波特率】【数据位】【数据校验】【停止位】通讯参数→点击【确定】。
在创建变量界面填写下位机的从站号、寄存器地址等信息
步骤：点击【③：变量管理】→【+添加变量】→填写变量信息→【确定】。
外，在创建完第一个变量后，可以点击变量后方的【复制】按钮快速编辑变量。
变量介绍：
【变量名称】：必填，自定义即可。注意变量名称不要重复。
【单位】：非必填，自定义即可。在列表展示时，变量会带上单位展示。
【从站地址】：必填，根据实际下位机中设置的从站地址填写。
【寄存器类型】：必填，根据实际下位机Modbus寄存器类型对应选择。
【寄存器地址】：必填， 根据实际下位机Modbus地址对应填写。
【数据类型】：必填，根据实际需要选择即可。
【读写方式】：可根据需求自行修改该寄存器的读写方式，默认为只读。
内置IO配置
此功能可更快连接IO设备，不需要转RS485通讯，可直接读取其模拟量输出或数字量输出。
如不需要连接IO可跳过此步。
遥测终端内部自带IO创建变量时，鼠标滑动到“新增+”会出现下拉菜单，选择对应的变量创建。
选择“新增AI变量时”，通道1对应AI1，通道2对应AI2。
选择“新增DI/DO变量时”，通道1对应DI1，通道2对应DI2。DO暂未支持。
第四步：设置功能参数
设置报警信息
如不需要报警可跳过此步。
可以根据需要给变量设置报警，当产生报警时，会在电脑网页端进行报警展示，在手机APP和微信也可以进行报警推送。
设置步骤：点击【④报警管理】→【新增】→填写报警信息与条件→【确定】。如下图所示。
说明：
1、 低功耗状态下，在采集数据时发现当前数据达到了设置的报警条件，网关会立刻与平台通讯并将报警信息进行上报，上报完成后会重新进入低功耗模式。
2、 低功耗状态下，解除报警需要等到下一周期采集数据时，根据数据和报警条件自动判断是否解除报警。（如数据仍满足报警条件则继续报警，如不满足报警条件则会自动解除报警）。
设置历史报表
此项需要做，如果不做则没有历史数据。
选择需要存储的数据， 遥测终端会根据报表添加的变量定时、批量上报数据到平台进行数据存储。
设置步骤：点击【⑤报表管理】→【新增】→选择保存到报表的变量→【确定】。如下图所示。
历史报表的储存间隔设置请点击右上角的【预览】，找到菜单栏中的【系统变量】。
上报时间=采集间隔*上报间隔。
默认采集间隔：6分钟
默认上报间隔：10 倍采集间隔
唤醒后，遥测终端会工作1分钟，在这1分钟内遥测终端会间隔10秒采集数据并上发平台，此时平台界面会实时刷新数据。
网关支持离线/休眠状态下设置，遥测终端会在唤醒后自动同步平台上的配置信息。初次使用或需及时生效，可手动激活终端。
设置受控电源
注意：遥测终端是锂亚电池供电，此功能会耗费电池电量，有关电池使用寿命的说明参考6.3章节电池说明。
默认不开启。
预热时间：供电X秒后采集数据。一般用于给下位机供电时，下位机需要启动时间的情况。即等待X秒，下位机启动后再进行数据采集。此时间根据下位机实际情况填写（一般3秒即可。唤醒时间设置的越短则耗电量越少，可根据实际情况合理设置此参数）。1-50s可设。
第五步：编辑组态画面，查看最终效果
点击【组态管理】，打开组态编辑窗口，这里的使用类似于组态软件的编辑，我们通过组态控件将所要展示的画面和数据绘制出来。具体使用参见《EMCP平台组态编辑说明》文档。
编辑完成后点击右上角的【保存】，点击【预览】可直接进入当前界面的数据监控。
也可以点击【设备监控】➔【EG设备监控】，点击设备即可打开数据监控。
六、基础功能
6.1 手动唤醒说明
设备支持磁吸方式。此功能一般在调试、配置、校正环节使用。

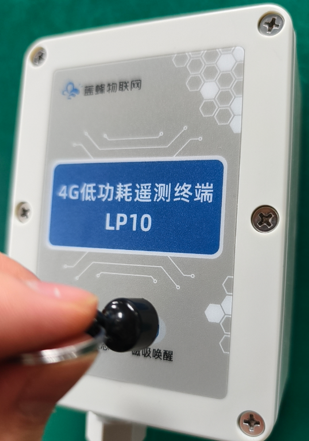

使用磁力棒（磁铁）接触（1-3秒即可）
灯闪时不要进行唤醒操作，等灯熄灭后再唤醒。
因手动唤醒后网关会长时间全功率运行，因此多次频繁的唤醒设备加大电池的耗电量。建议非必要不要经常性的手动唤醒设备。
6.2 蓝牙配置说明（常用于调试阶段）
蓝牙配置是通过APP对设备进行配置和校准时用的。使用蓝牙配置需打开【云联物通】APP，需要手动唤醒设备（需要磁吸激活）。使用蓝牙配置时，手机蓝牙必须打开、授权APP蓝牙权限。使用步骤如下：
在蓝牙“参数配置”页面可以查询设备的SN码、固件版本、联网方式、信号强度、ICCID（物联网卡号）、剩余电量。以及可以设置MQTT服务器、APN、系统设置等。
1， 蓝牙配置时，APP会提示让开启蓝牙权限和位置权限，我们按提示授权即可。
2， 在对设备进行蓝牙配置时，尽量手机和设备距离在5米以内。手机和设备之间不要穿墙或遮挡。
3， 如有同时搜索到多台设备，凭设备标签上的SN码做区分。
4， “系统配置”为常用设置，“MQTT服务器”“APN”为非常用一般无需配置。
5， 设备唤醒后在连接蓝牙配置期间会一直运行不进入休眠，断开蓝牙后间隔1分钟会进入休眠模式。
6.3 电池说明
设备配有2节锂亚电池（3.6V、19AH/节）。电池规格为ER34615 。

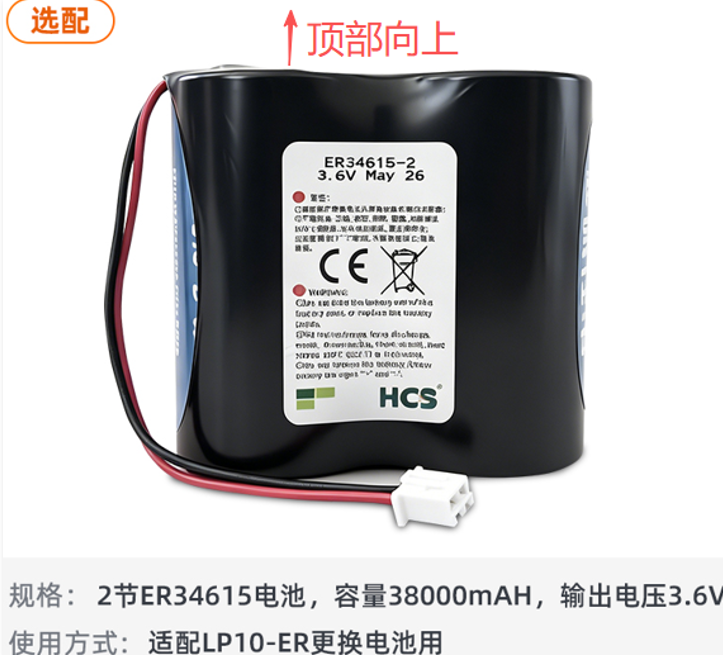

因锂亚电池的特殊性，严禁倒立安装（电源线出线侧为顶部，参考下图）。倒立时，液态物质会流向电池顶部（原来的底部），导致隔膜部分区域浸润不充分，使得电池内阻增大、放电容量下降，甚至无法正常工作。更换电池可自行购买或联系蓝蜂采购。
电池为一次性使用，不可充电。严禁短路、过放、挤压、拆卸、加热，以免电池漏液或爆炸。用完的电池不可随意抛弃，需深埋或按当地环保政策处理。

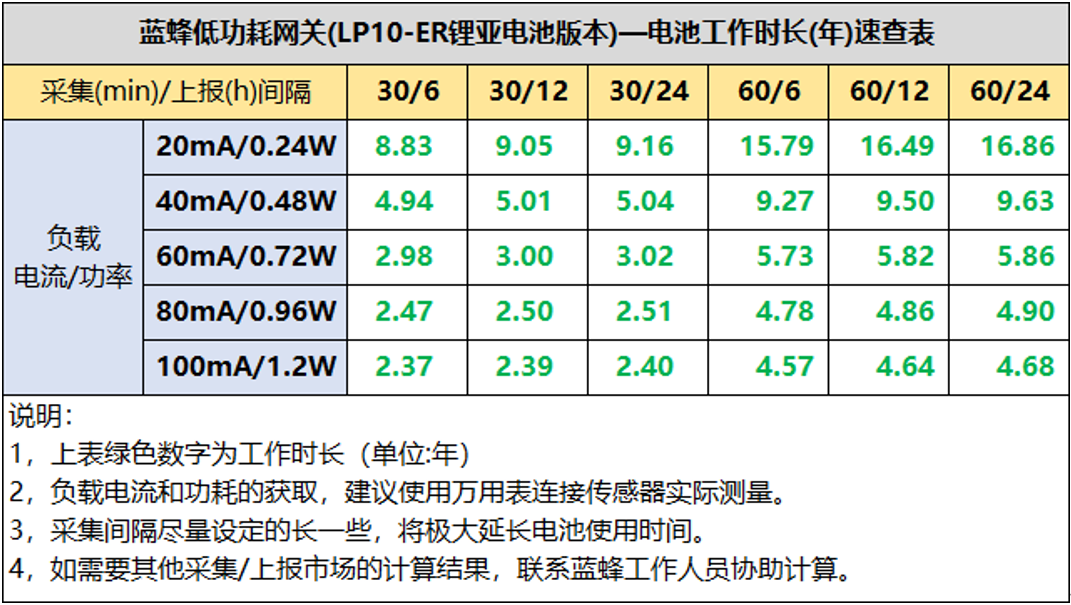

电池工作年限可以参考如下表格：
影响电池寿命的因素：
安装/更换电池步骤：

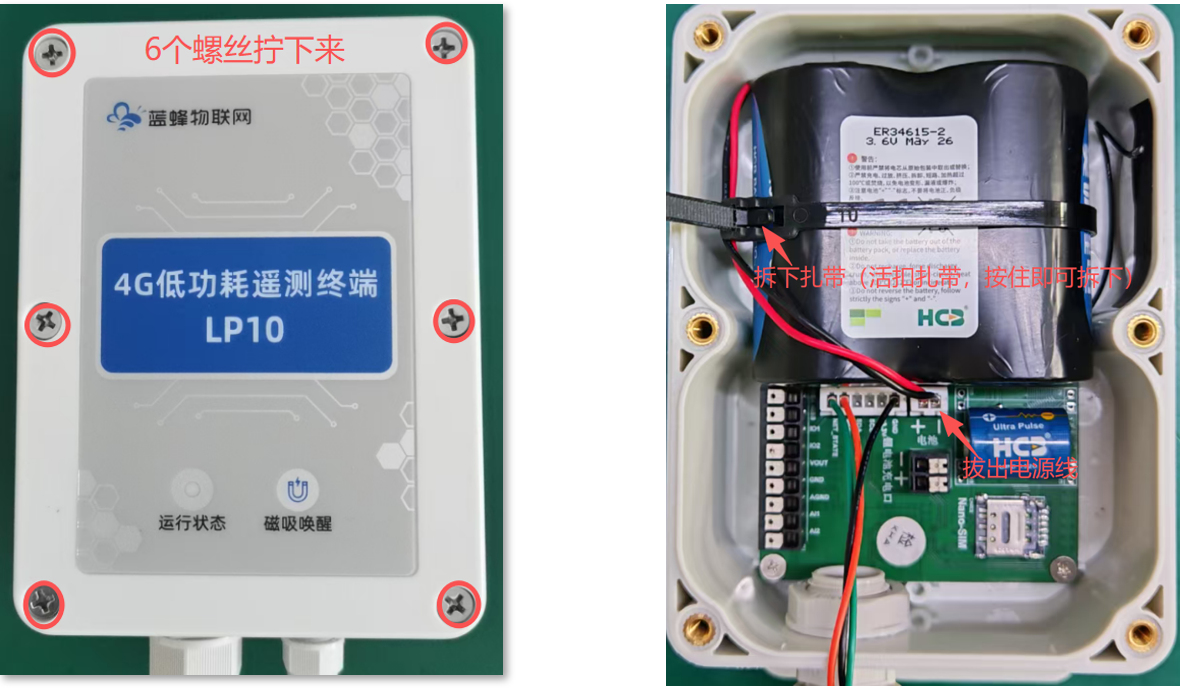

拧开6个面板螺丝→拔掉电池接头线→拆掉电池固定扎带→固定新电池→插好电源接头（注意正负极），看到面板运行状态灯亮即安装正确→拧回面板螺丝。

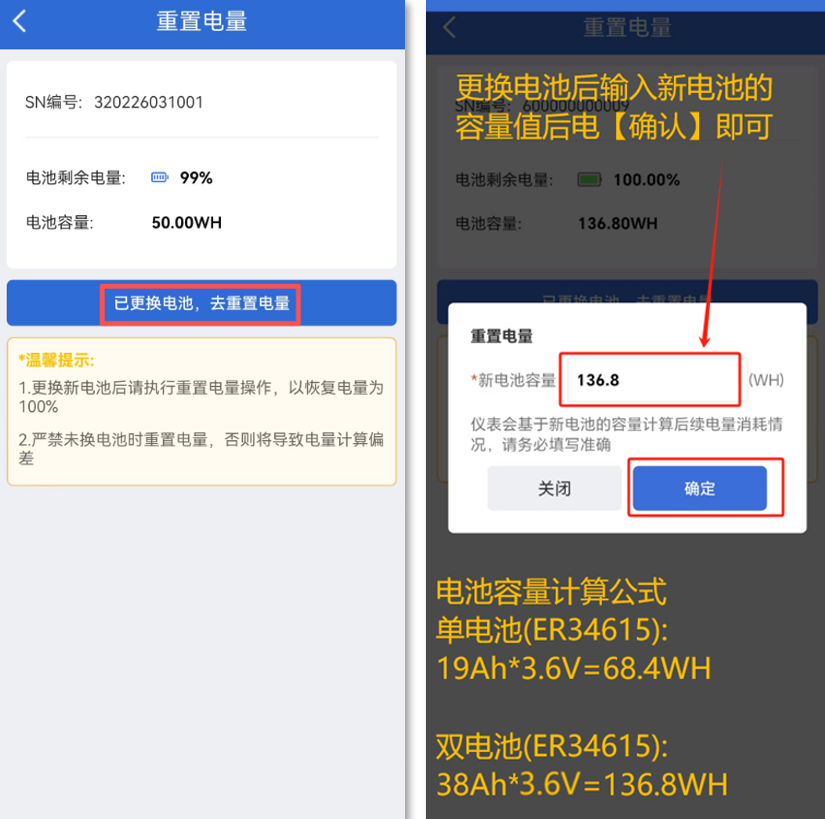

重置电量：如电池损坏或没电需要更换电池，务必要通过“云联物通”APP→进入蓝牙配置，在“参数配置”页面点击【重置电量】文字按钮进入“重置电量”页面，按图中容量计算公式填入对应的“新电池容量”，点击【确认】即可完成新电池的更换工作。
注意事项
1， 当电池电量低于20%和10%时平台会发出“低电量”报警消息。建议低于10%后尽量更换电池。
2， 如不进行电池更换千万不要“重置电量”否则将影响现有电池电量的计算。
3，
因为电量计算存在误差，可能出现电量为0，依旧可以使用的情况。
6.4系统配置
系统设置是用来配置遥测终端上传数据的频率的。使用蓝蜂云平台，可在平台上配置（更便捷，参考第五章第四步设置功能参数）。
配置页面如下：
采集间隔：设备采集数据的频率。设定范围：2-30000分钟。
上报间隔：数据上报给服务器的频率。设定范围：2-300倍采集间隔。
受控电源输出：可以控制设备的供电输出口，可选择不输出/5V/9V/12V，不用时建议关闭。
注意：
1、遥测终端是锂亚电池供电，打开受控电源输出会耗费电池电量
2、数据实际上报时间=采集间隔*上报间隔设置值。同时在界面中会出现预计上报间隔，可供参考。
3、间隔时间越长电池使用寿命越长，相反则电池使用寿命越短。
七、注意事项
1、RS485口AB线务必防止反接！ 否则可能导致设备异常！（需要断电重启才能恢复）。
2、手动唤醒不会解除之前正常工作时产生的报警，只能在低功耗模式解除相应报警。
3、蓝牙配置好后要及时断开蓝牙连接，否则设备不会自动断开蓝牙进入低功耗工作模式，会影响网关和平台的交互。
4、低功耗模式，需要按按钮或磁吸唤醒设备，只有运行指示灯熄灭后触发按钮或磁吸才会唤醒蓝牙，否则唤醒不起作用。
八、常见问题
1、如果没有信号导致不能上报数据，数据会丢失吗？
答：不会丢失。如果上报不成功设备会将数据进行本地存储，等到下周期上报时一起上报。
注意：
①在这个过程中不能断电，断电就没有数据了。
②储存数据是有上限的，一般100条左右没有问题。超过后新数据会覆盖最老的数据。
2、多台设备如何在同一画面集中展示?
开通平台的“数据中心”功能(联系客服开通)可将多台设备(≤200台)汇总在同一个组态画面集中显示，如大屏显示“管网整体流量图”“不同站点压力排名”报警汇总表”等展示内容。
3、水文、水资源规约上报省平台是否支持？
目前水文、水资源规约正在开发中，如有需要可联系客服有蓝蜂研发来做此规约的临时适配
4、APP和微信是否可以改为我公司的?
平台支持风格定制服务，实现用户个性化风格的显示(含网页登录页/域名、APP、微信公众号)，详情可咨询客服。平台也支持私有化部署到用户服务器上，作为自己独立的平台使用。
5、是否支持多人同时访问设备?
支持多人同时访问(原则上最大3人同时访问)，登陆平台的“后台管理”→“账户管理”中创建“操作员/普通角色”账号，将设备授权给此账号即可。并支持细分角色/权限/数据范围的设置。
6、不同施工地点的同事如何分别添加设备?
可给同事创建管理员账号，用此账号可添加和管理设备，从而实现工作的并行开展。
7、是否可以自己绘制画面?
可以自行绘制组态画面，参考快速入门第五步，在“组态管理”中可创建和组态展示画面(拖拉拽方式，极其简单)。
8、流量到期如何续费?
通过客户端(网页、APP、微信)可查询卡的使用和到期情况，可直接充值续费，并支持自动续费功能。
9、物联网卡是否可使用用户自己的?
默认需要使用蓝蜂的卡(赠送流量)，如使用自己的卡(如转网卡)需要联系客服。
10、EMCP物联网云平台存储空间不够用是否可以扩容?
联系客服付费扩容，最大支持200万组存储空间。
11、能对接其他的(第三方)平台吗?
将来会支持此项功能，可支持MQTT协议，可以直接对接第三方平台。如有需要，可联系客服定制。
