LF-BS10边缘计算网关用户手册

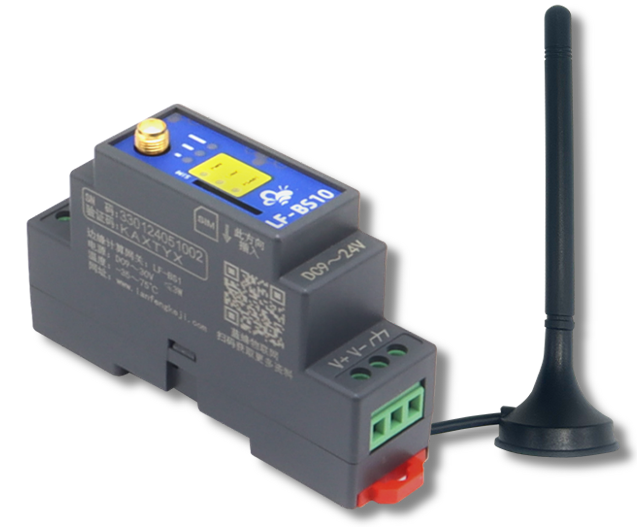

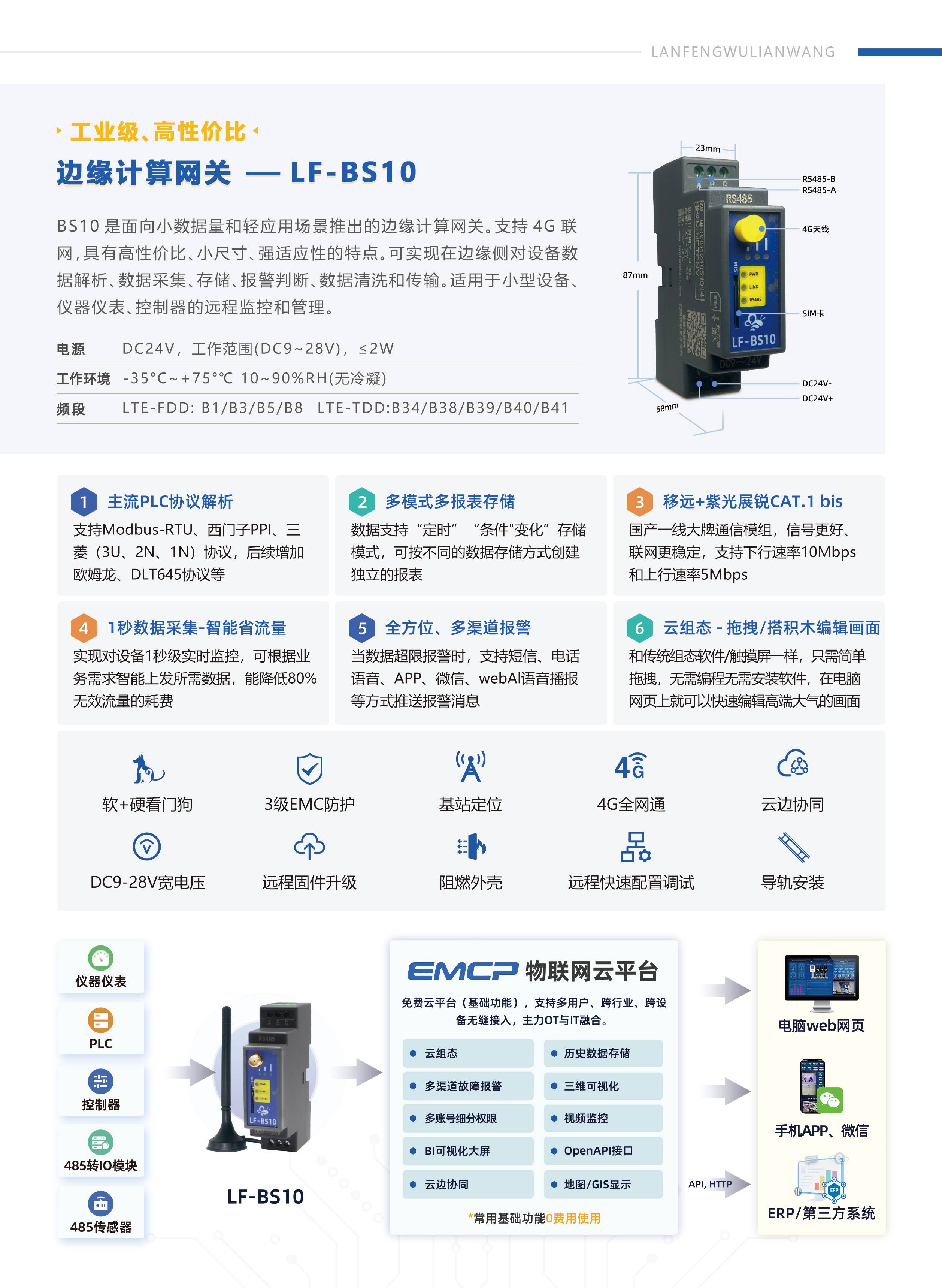

一、LF-BS10简介

LF-BS10是EMCP物联网云平台连接下位设备所用的4G网关,采用工业级处理器+4G通信模组,通过软件多级检测和硬件多重保护机制来提高设备稳定性。LF-BS10可以通过4G网络连接EMCP物联网云平台。具备隔离防护,EMC防护等多项保护设计,适合于恶劣的工业现场。
LF-BS10支持 Modbus 协议和主流PLC协议解析,通过RS485串口实现在边缘端对设备数据的自动采集、记录和传输。当设备出现异常(数据、通讯等异常),LF-BS10会通过多种方式给用户发送报警信息(微信、APP、短信、电话等)。用户通过平台可以远程配置LF-BS10各项参数,简单易用,轻松创建可靠的数据通信网络。

二、产品特点

※ 移远+紫光展锐CAT.1 bis平台,信号更好,联网更稳定。
※ 具备通信隔离和端口防护,特别适合于工业现场的应用。
※ 宽电源输入(DC 9~28V),电源接口内置反相保护和过压保护 。
※ 双看门狗设计(软件+硬件),保证系统稳定。
※ 采用完备的防掉线机制,保证数据终端永远在线 ,上电即可进入数据传输状态。
※ 支持标准工业主流PLC通讯协议,同时连接多台设备通讯。
※ 提供边缘节点数据优化、实时响应、快速连接、智能应用,有效分担云计算资源负荷。
※ 内嵌私有加密通讯协议栈,实现设备与云平台的安全无缝对接。
※ 支持标准DIN35mm导轨安装。
※ 阻燃外壳,有效提升产品安全性。

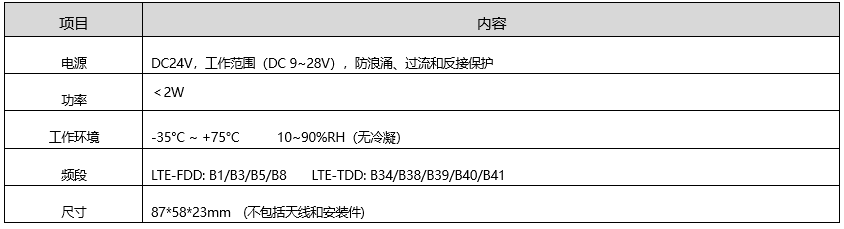

三、规格参数

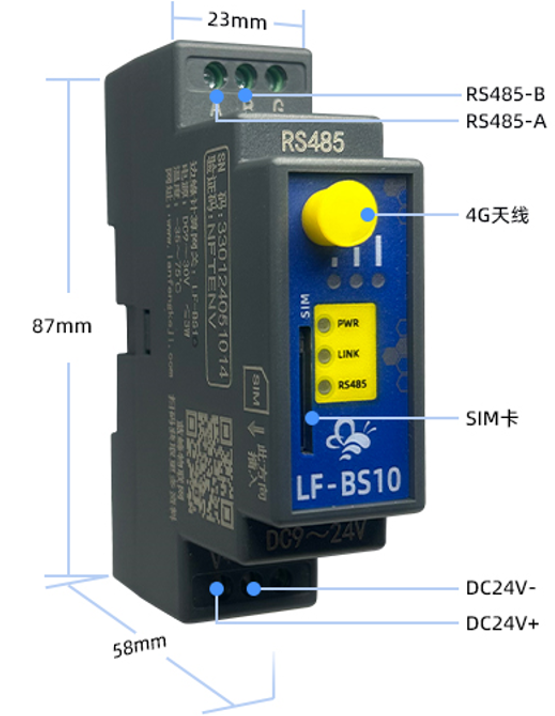

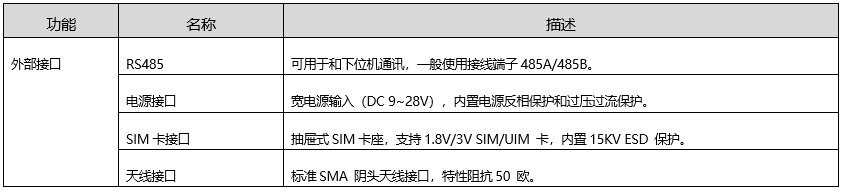

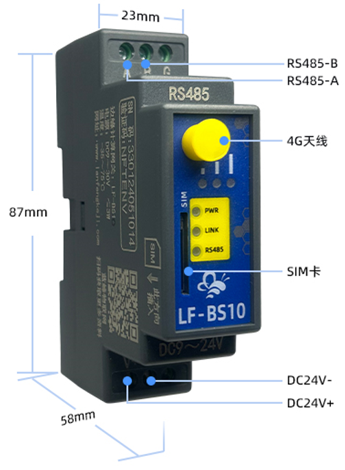

四、接口类型

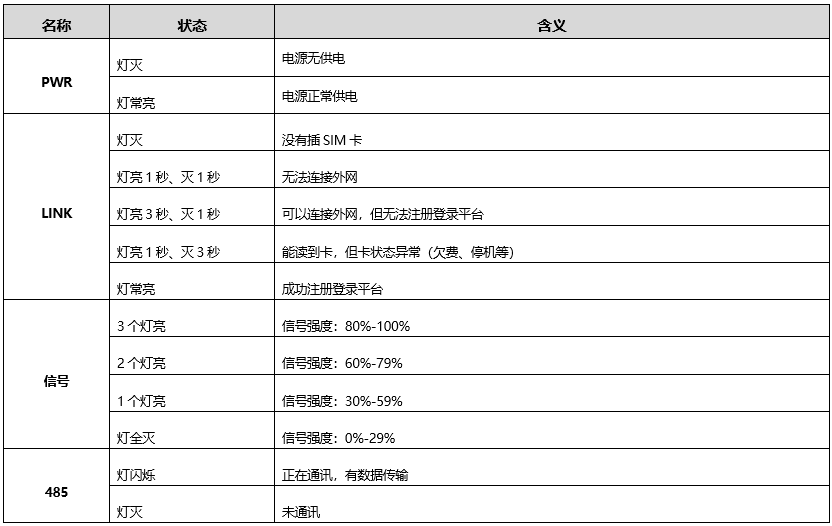

五、指示灯说明

六、注意事项

1.将直流12V或24V电源按定义连接到LF-BS10的电源接线端子(V+/V-),注意电源的正负极。请确保此电源为优质开关电源,且有足够的供电功率。
2.不要使用在有水、化学液体飞溅、腐蚀性气体、环境潮湿和有凝露的地方。

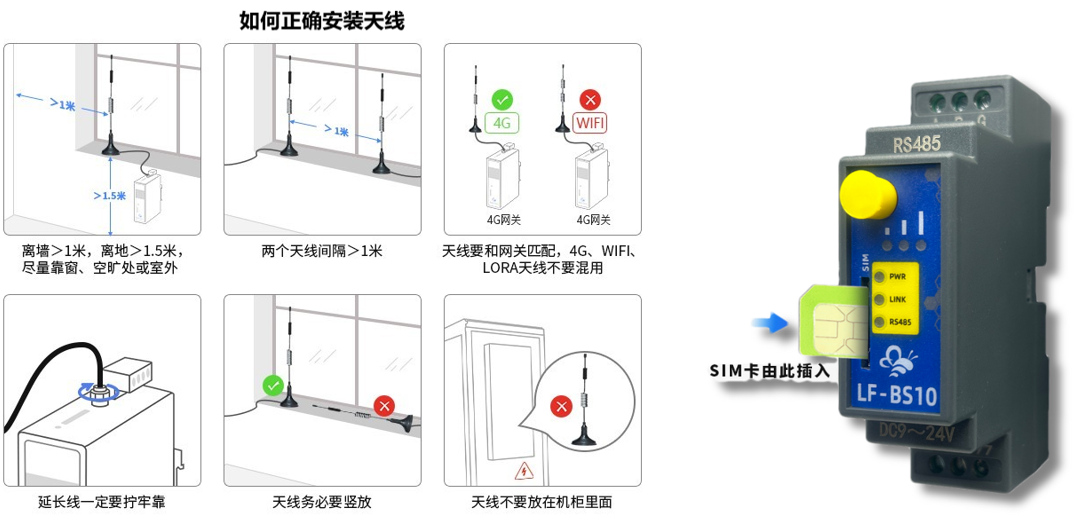

3.将随机配带的天线安装到LF-BS10的天线接头,吸盘天线放置在空旷处。请勿放置在机柜内部。
4.如天线放置在空旷的室外请采取有效的防雷措施。
5.LF-BS10所安装区域的信号强度要大于60%,否则无法保证稳定可靠的通讯具体安装方式说明见下方图片。

七、天线、插卡说明

八、安装方式

LF-BS10边缘计算网关采用DIN导轨安装方式。
第一步,将网关上部卡入导轨槽
第二步,摆正网关,下压网关底部。
第三步,底部用力往导轨方向推,使卡扣的底部卡入导轨中。
网关取下方式:应先将网关卡扣向下拉,然后底部向外部拉,使卡扣底部脱离导轨,然后轻松上提即可将网关从导轨上取出。

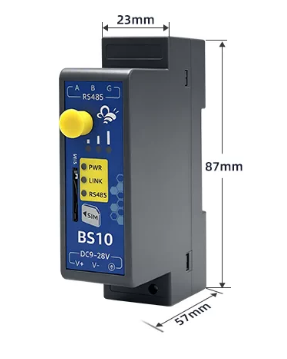

九、外形/安装尺寸图

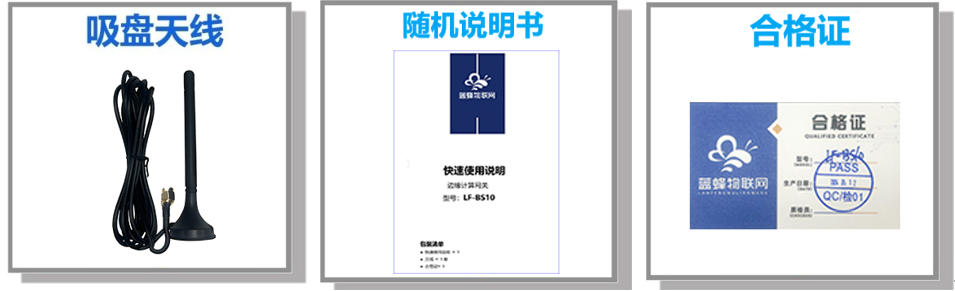

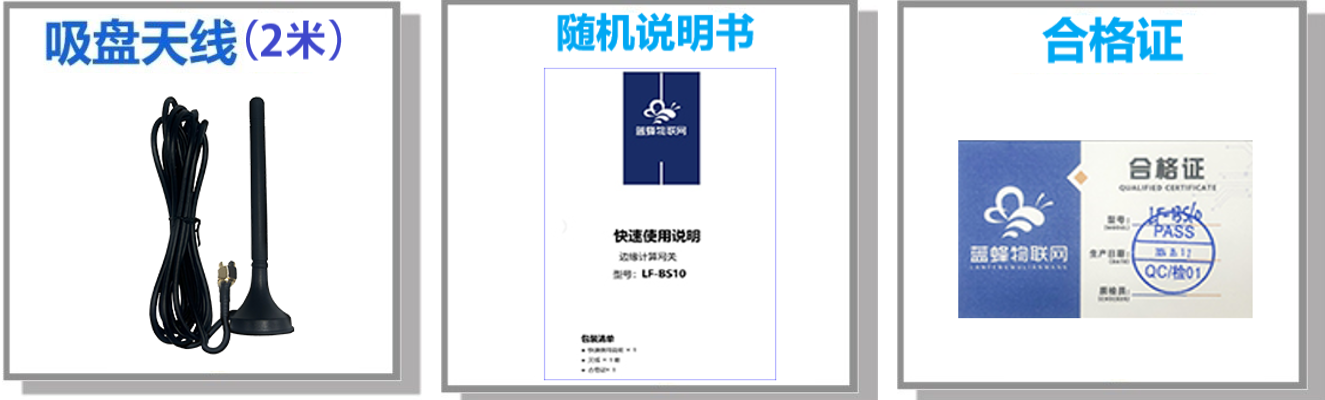

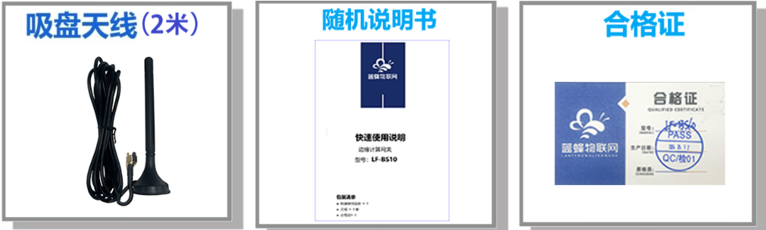

十、随机配件

十一、连接平台快速入门

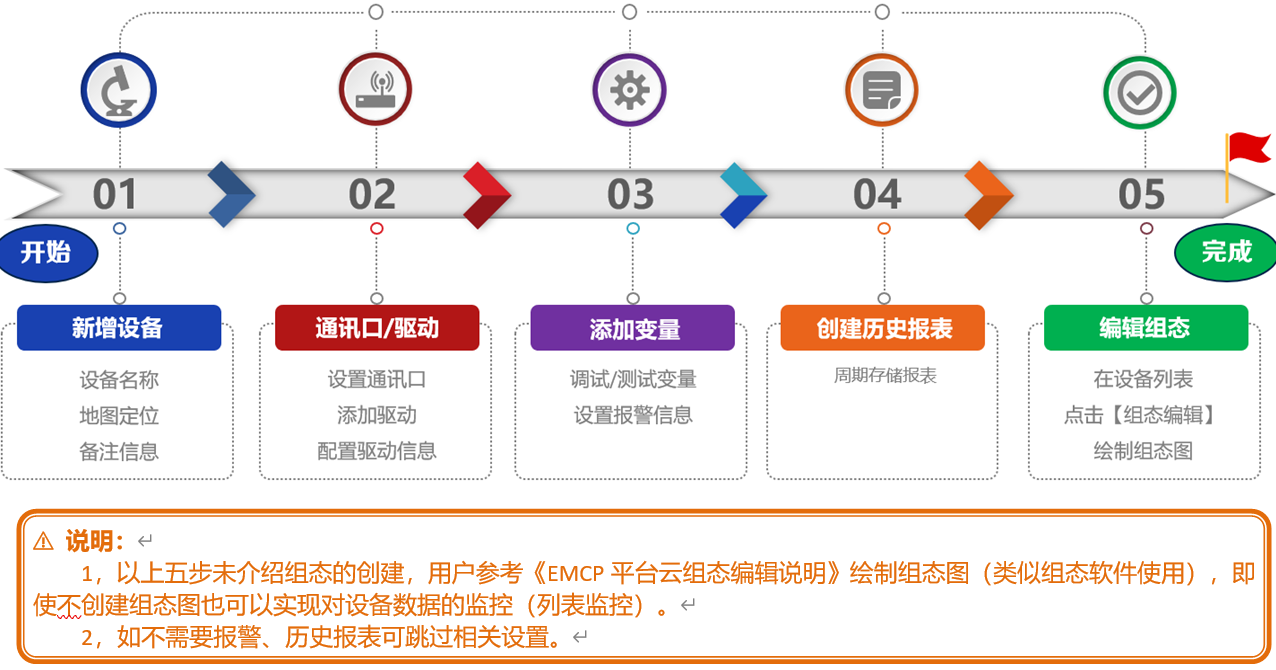

五步创建设备

开始/准备

连接设备(PLC/仪表/控制器)到网关对应接口,打开浏览器(请使用高于IE9内核版本的浏览器打开,建议使用谷歌浏览器)输入www.lfemcp.com网址,凭EMCP管理账号登录平台(账号可向蓝蜂客服人员索取)。然后依次打开 “后台管理 ➔设备中心➔ 设备管理”中右上角【新增】创建设备。
创建好设备,我们可以点击【设备监控】➔【EG设备】返回前台查看所创建的设备。后台方便我们更清晰的编辑和查看设备。(也便于设备授权的权限控制)

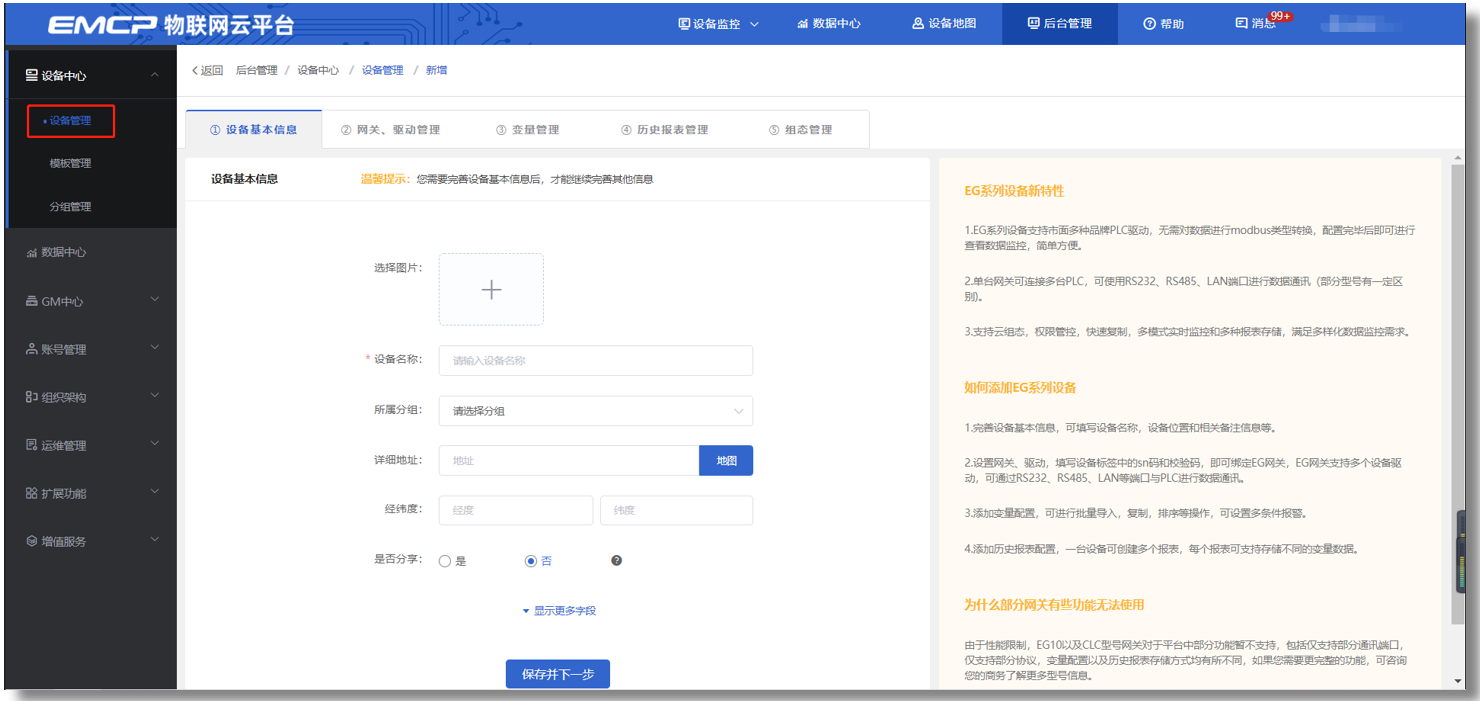

第一步:新建设备-填写设备基本信息

“设备名称”:自定义。注意同一账号不允许出现相同的设备名称。
“详细地址”:点击“地图”在地图弹出中,找到所标注的地点,鼠标单击选中确认即可。
“经纬度”  :地图标点后,自动生成。
“备注”    :可自定义增加对设备的描述,方便日后的管理。
“是否分享”:可根据需求自行选择。开启后可以凭二维码或网址直接访问该设备前台查看设备数据,同时可根据自己的需求选择是否设置分享密码。

第二步:网关、驱动管理

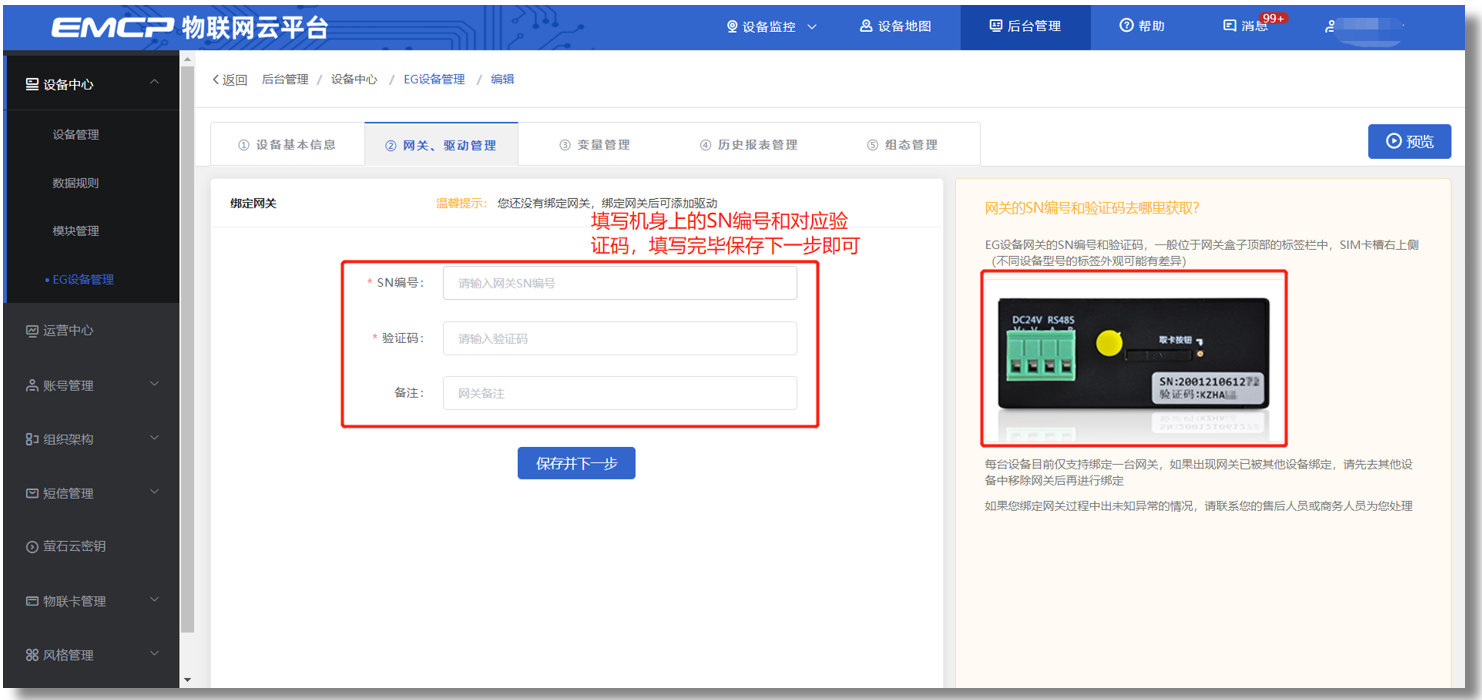

① 添加网关。(通过网关机身丝印上的SN码(12位数字)、验证码(6位字母)添加网关)

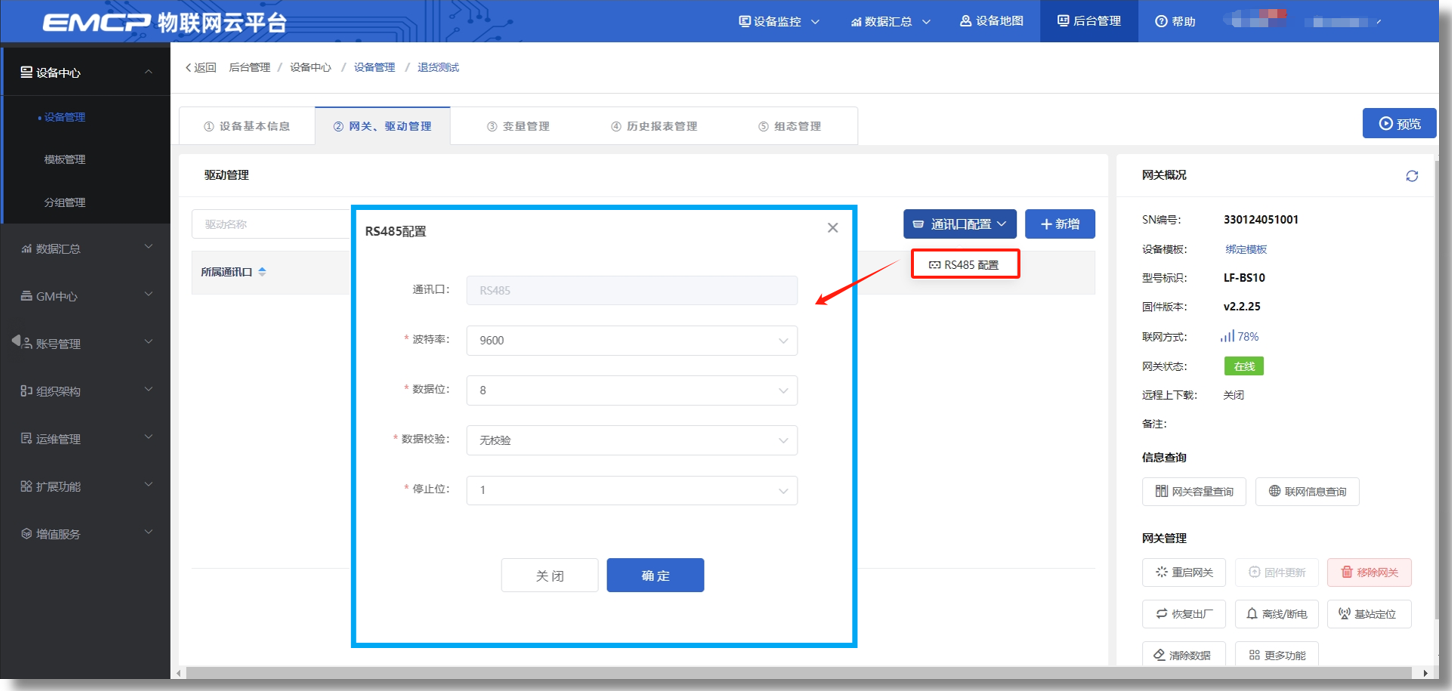

例如,西门子9600/8/偶/1,MODBUS-RTU 9600/8/无/1,三菱9600/7/偶/1。

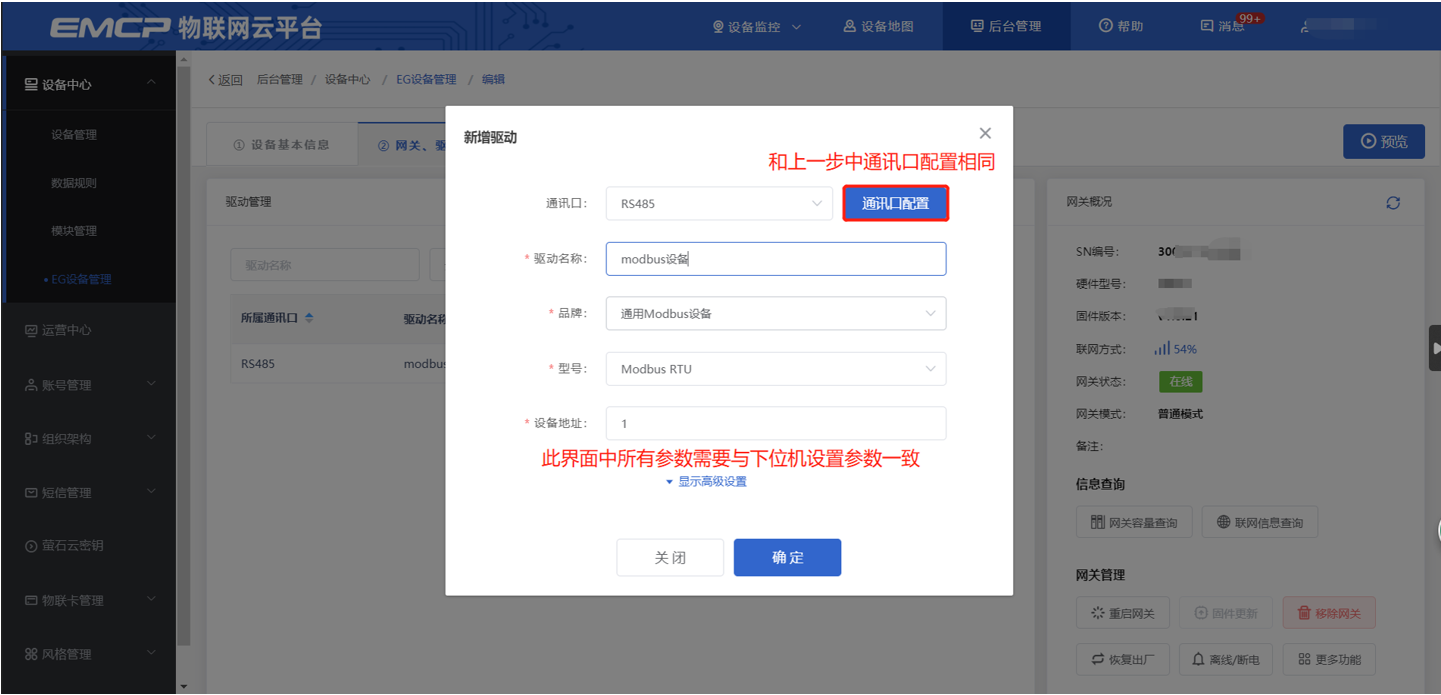

③  添加驱动,配置驱动信息。(驱动信息要和所连接的设备对应)

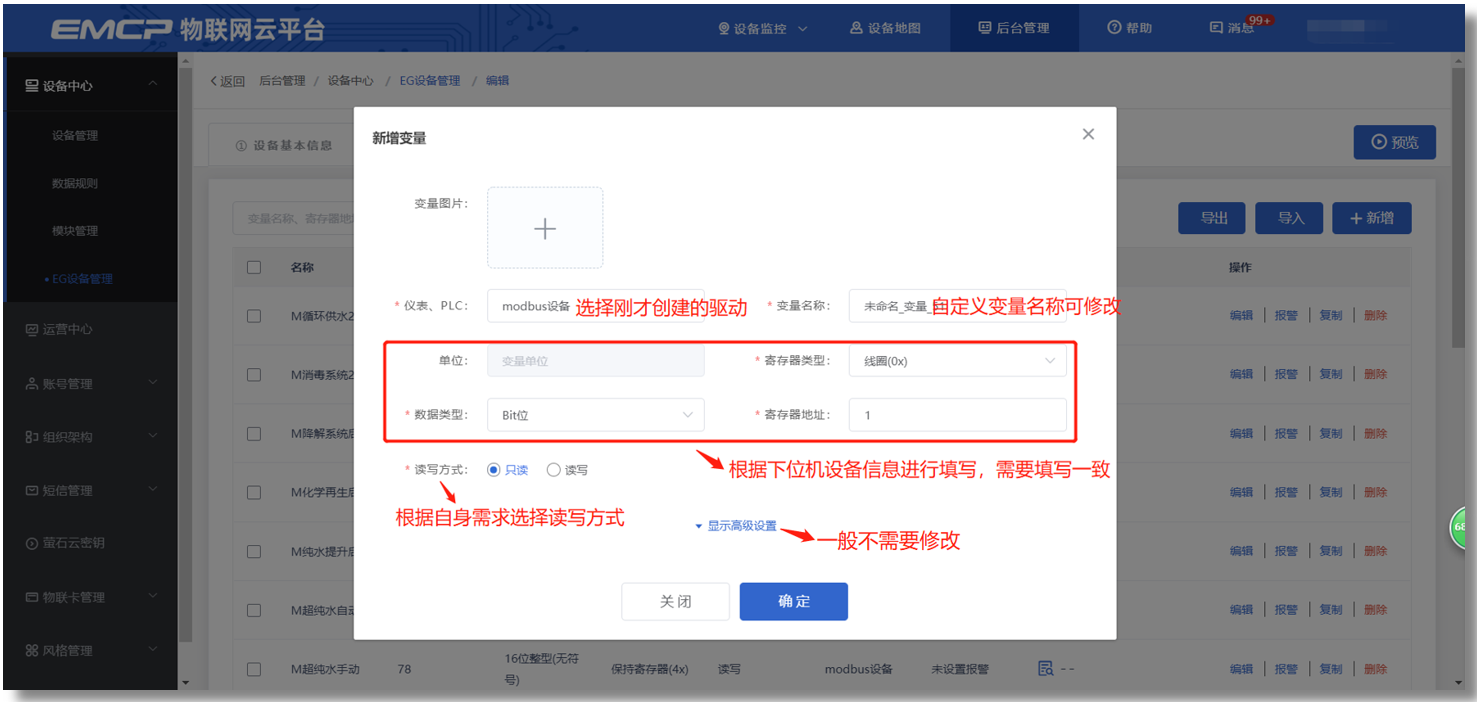

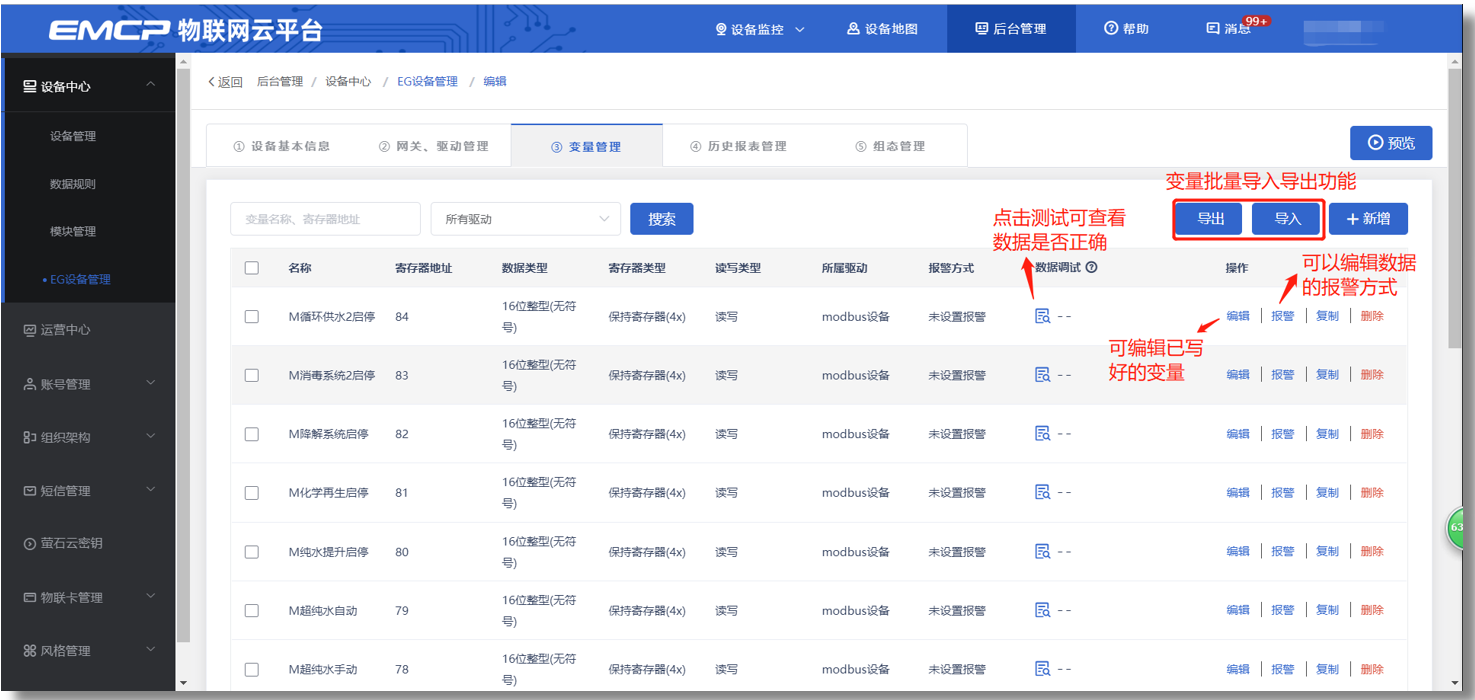

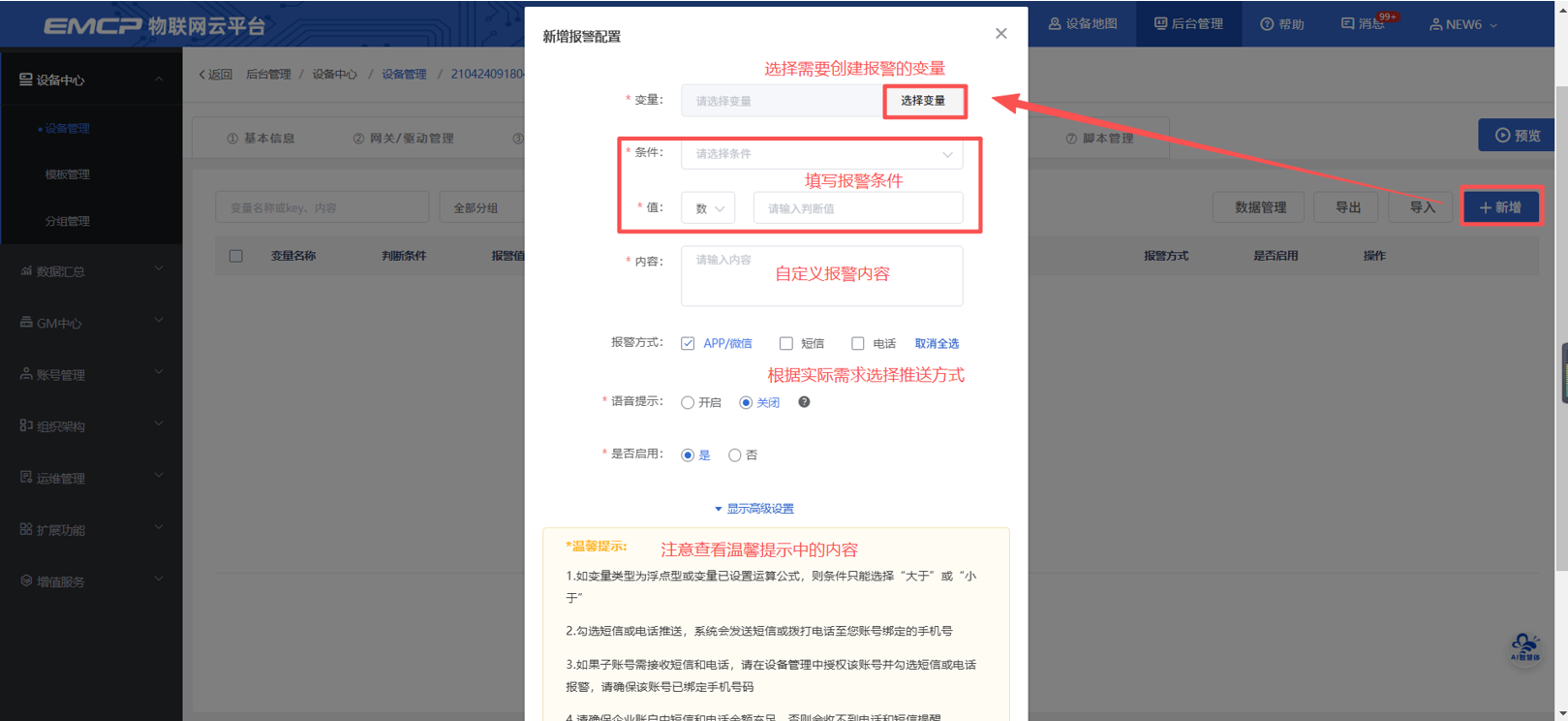

第三步:添加变量

每个网关或设备出厂有变量数量限制,如果无法添加更多变量,可联系蓝蜂工作人员。

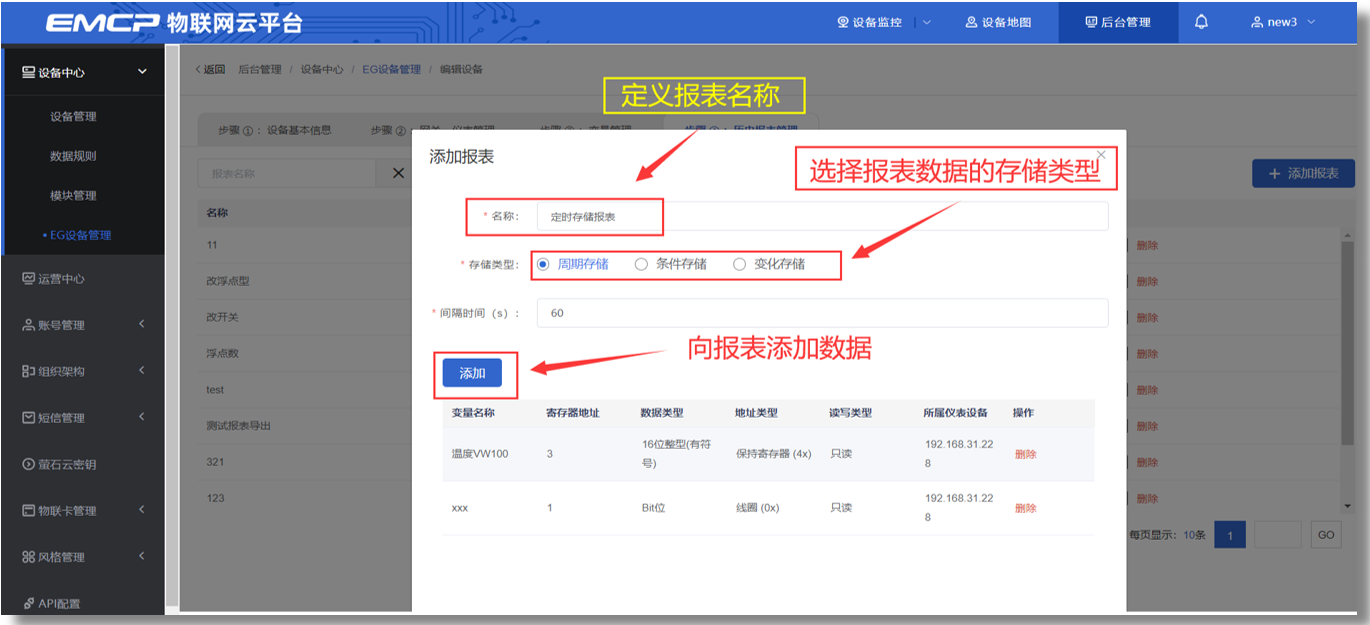

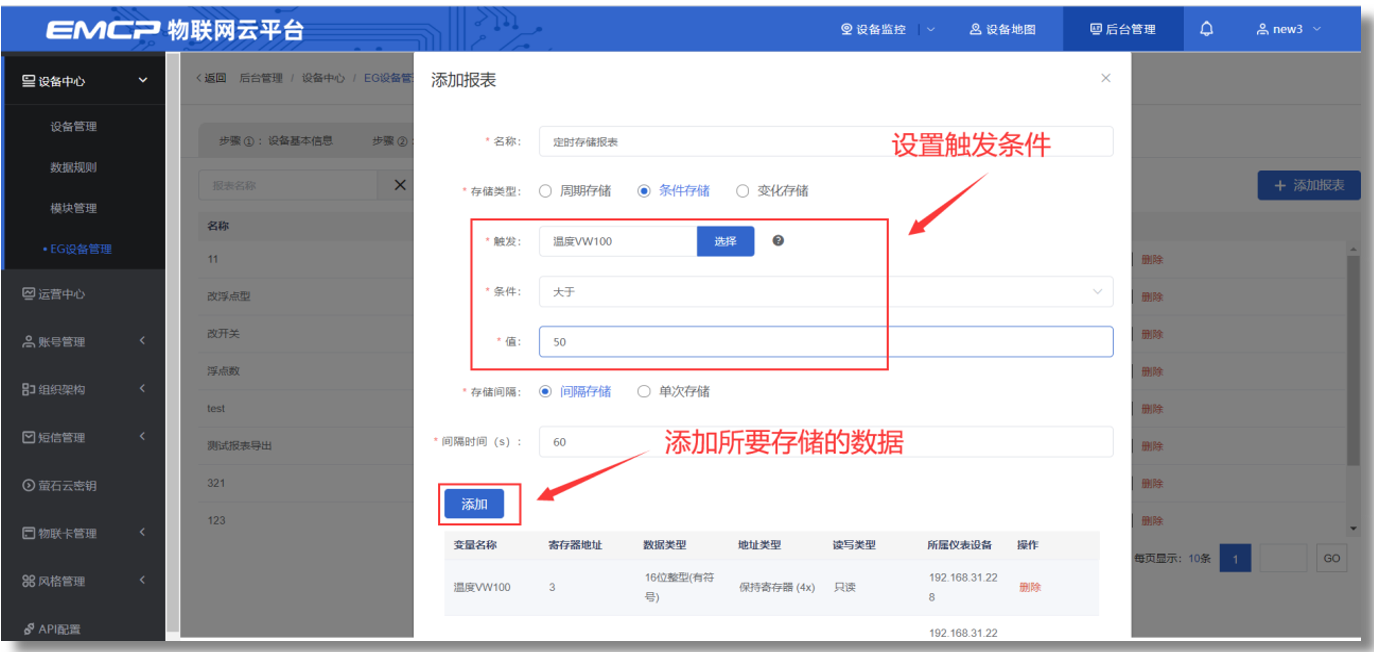

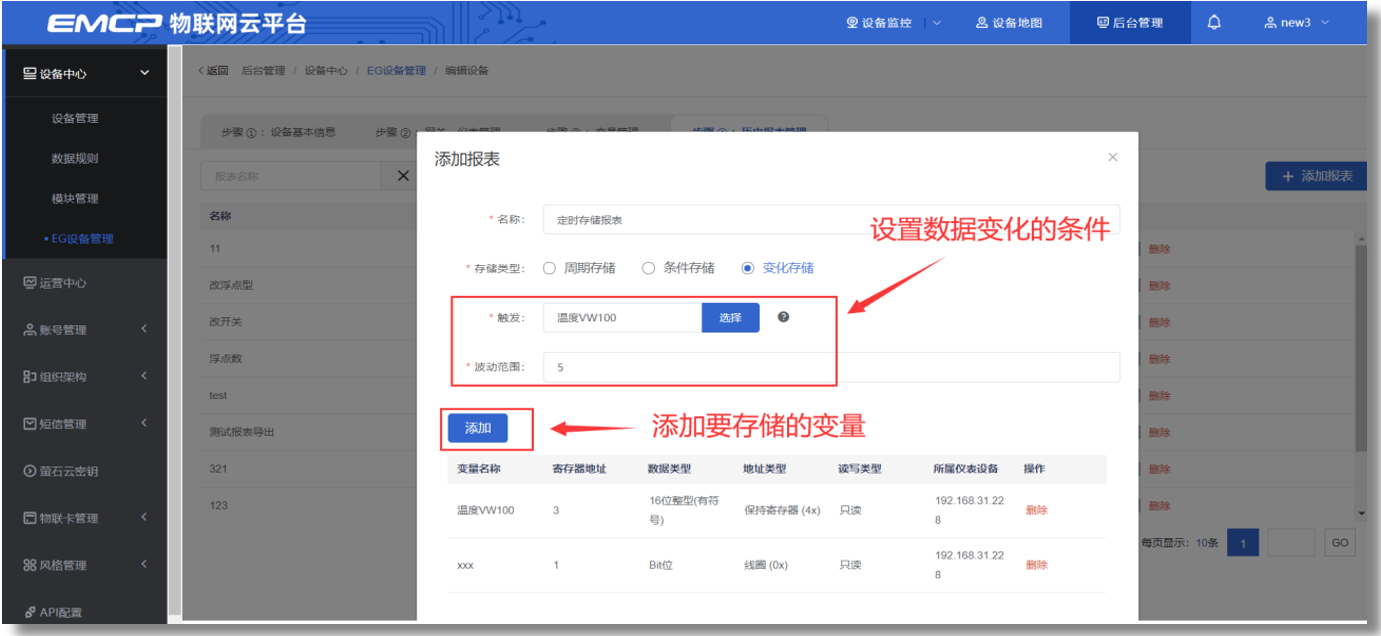

第四步:添加历史报表

周期存储:按照固定时间间隔,定时对数据存储记录。
条件存储:当某一变量到达一定条件,对部分数据进行“间隔存储”或“单次存储”。
变化存储:当某一变量变化超出一定范围后(高低限),对部分数据进行单词记录(如:某一数据报警后对关联数据进行记录)。

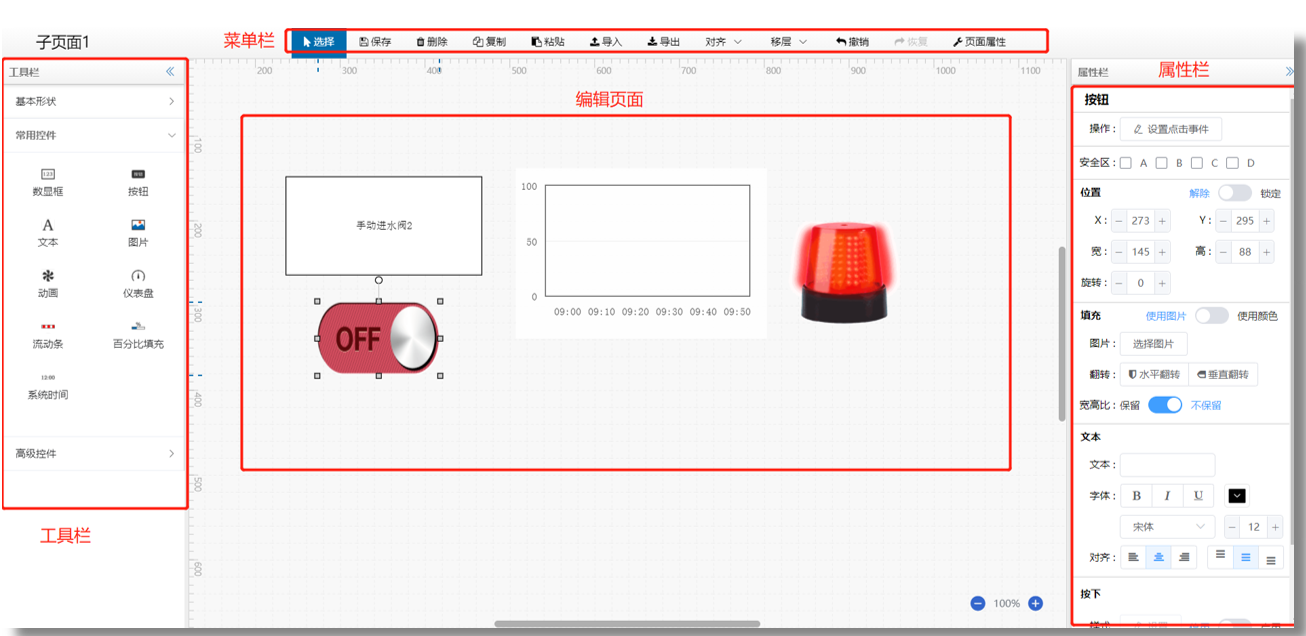

第五步:编辑组态画面

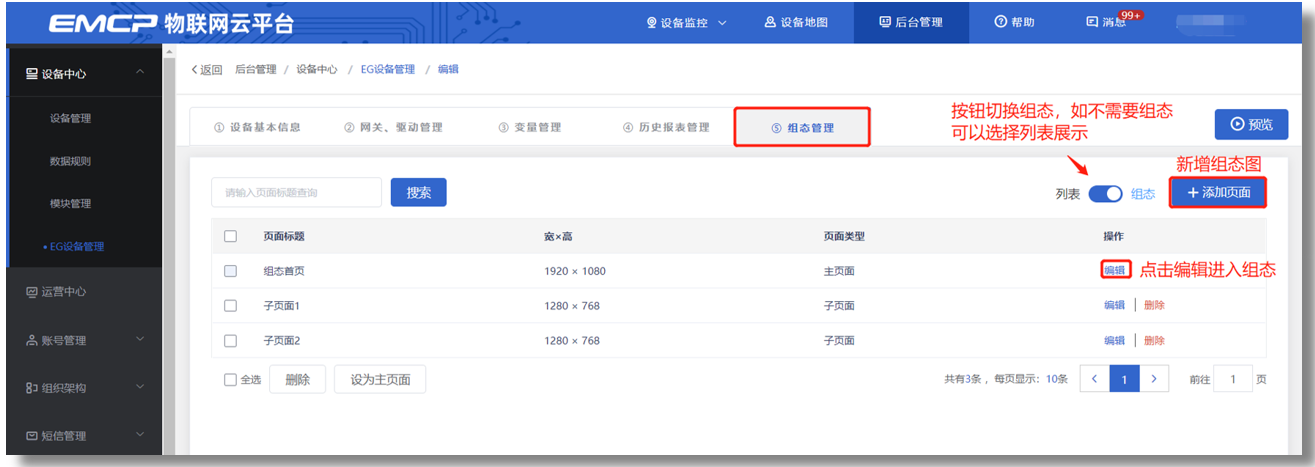

点击【⑤组态管理】,打开组态编辑窗口,这里的使用类似于组态软件的编辑,我们通过组态控件将所要展示的画面和数据绘制出来。具体使用参见《EMCP平台组态编辑说明》文档。

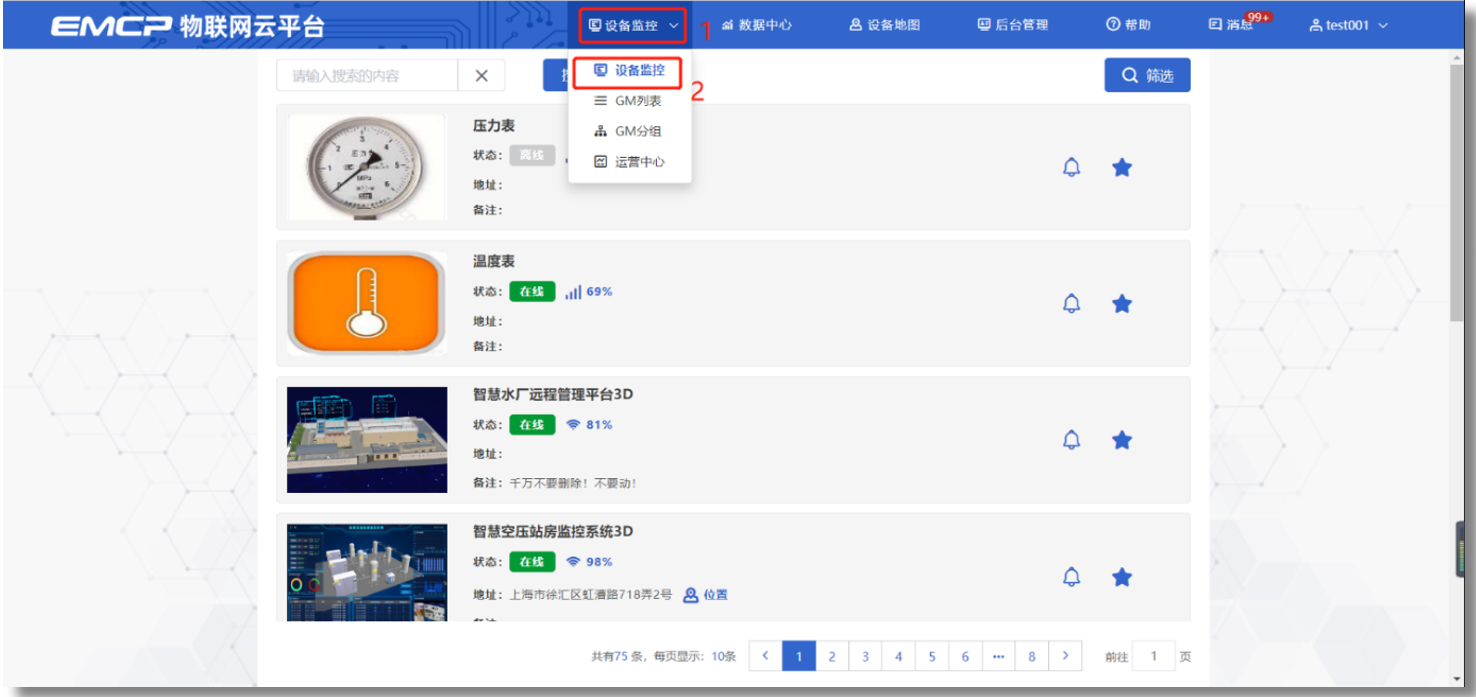

Ø结束/查看设备

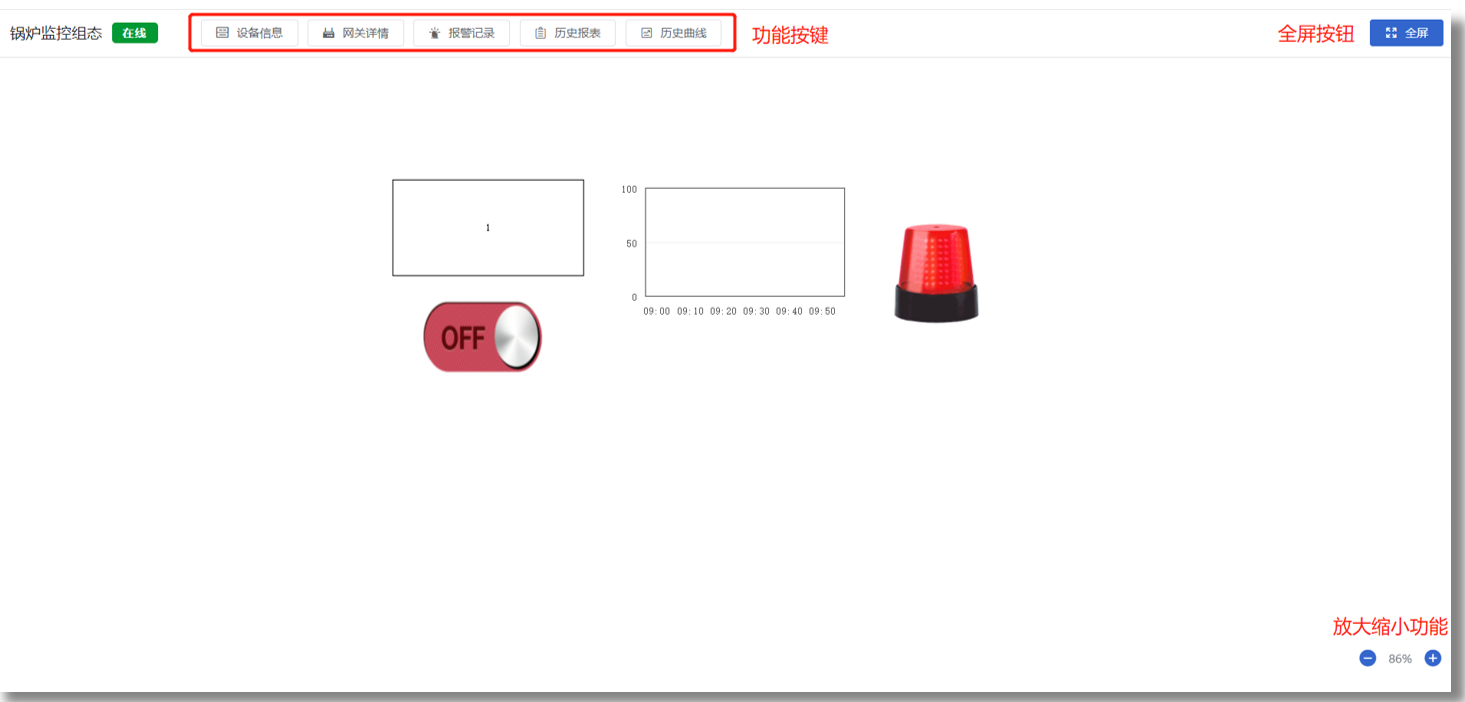

点击【设备监控】➔【EG设备监控】,点击设备即可打开数据监控。

网关联网说明介绍

LF-BS10网关支持4G联网的方式登录平台,下文对这部分进行说明。
注意:
1、蓝蜂出厂设备分为“绑卡”和“不绑卡”两类,“绑卡”型号网关只能使用蓝蜂配的卡,“不绑卡”型号网关可以使用自备的物联卡。
绑卡型号:LF-BS10-32B/LF-BS10-30B
不绑卡型号:LF-BS10-320/LF-BS10-300
2、由于政策要求,客户自备的物联卡(或VPN专卡)需要联系运营商添加白名单(由我司出厂配的卡已经添加好白名单)。

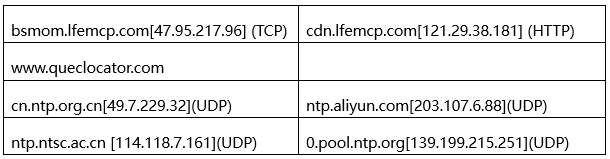

IP白名单如下(都要添加上)
  3、更多物联网卡说明,请参考:https://help.lfemcp.com/4af5/4545/ccf3
