仪表盘


1、应用场景

仪表盘控件可以直观地表现出某个变量的进度或实际情况,提供最直观的视觉效果,帮助快速的理解数据指标,例如可使用仪表盘查看当前水温

2、操作示例

2.1 绑定数据

仪表盘可绑定设备变量、中间变量或系统变量,点击【选择】按钮,选择要绑定的变量,也可双击仪表盘控件,弹出绑定变量弹窗进行绑定数据

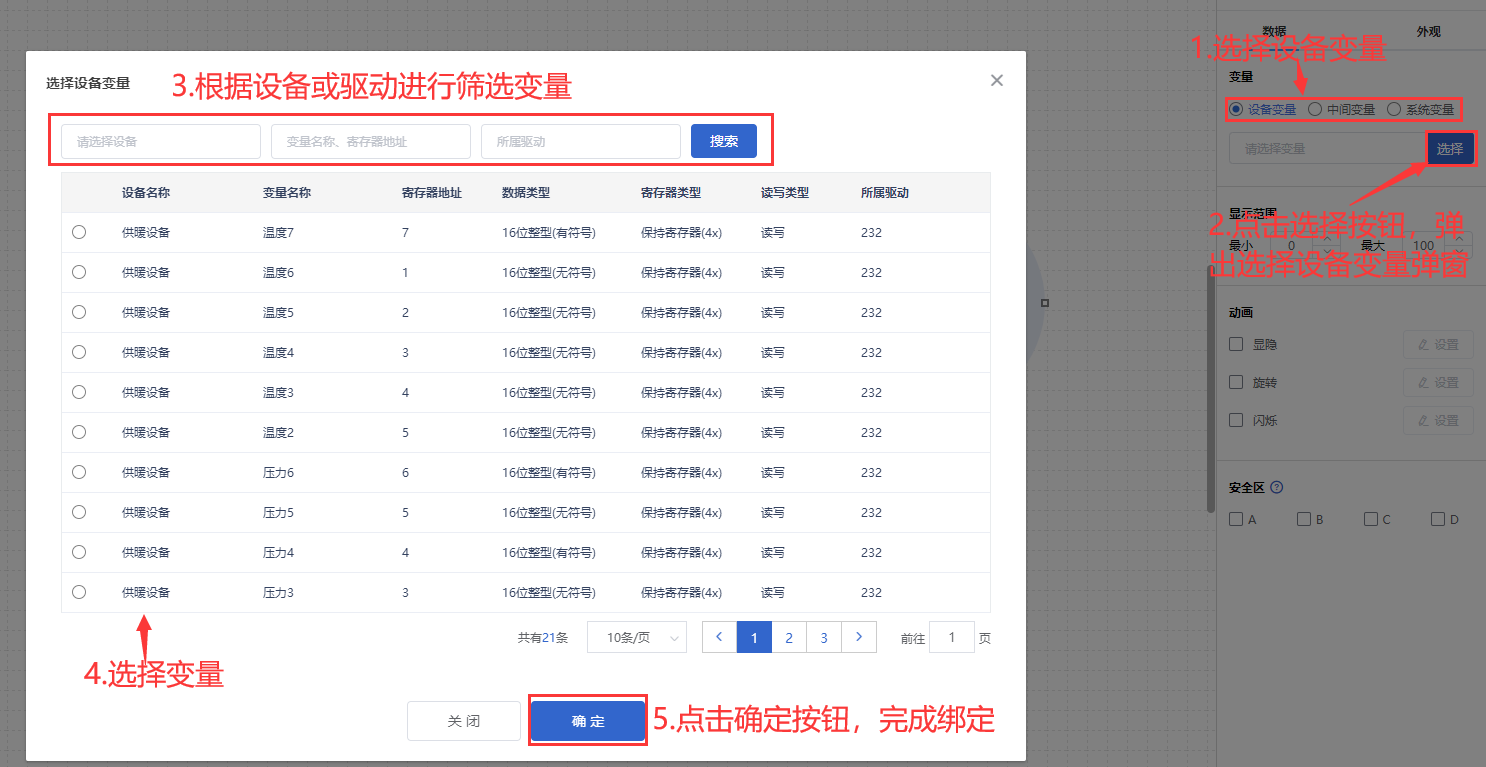

绑定设备变量

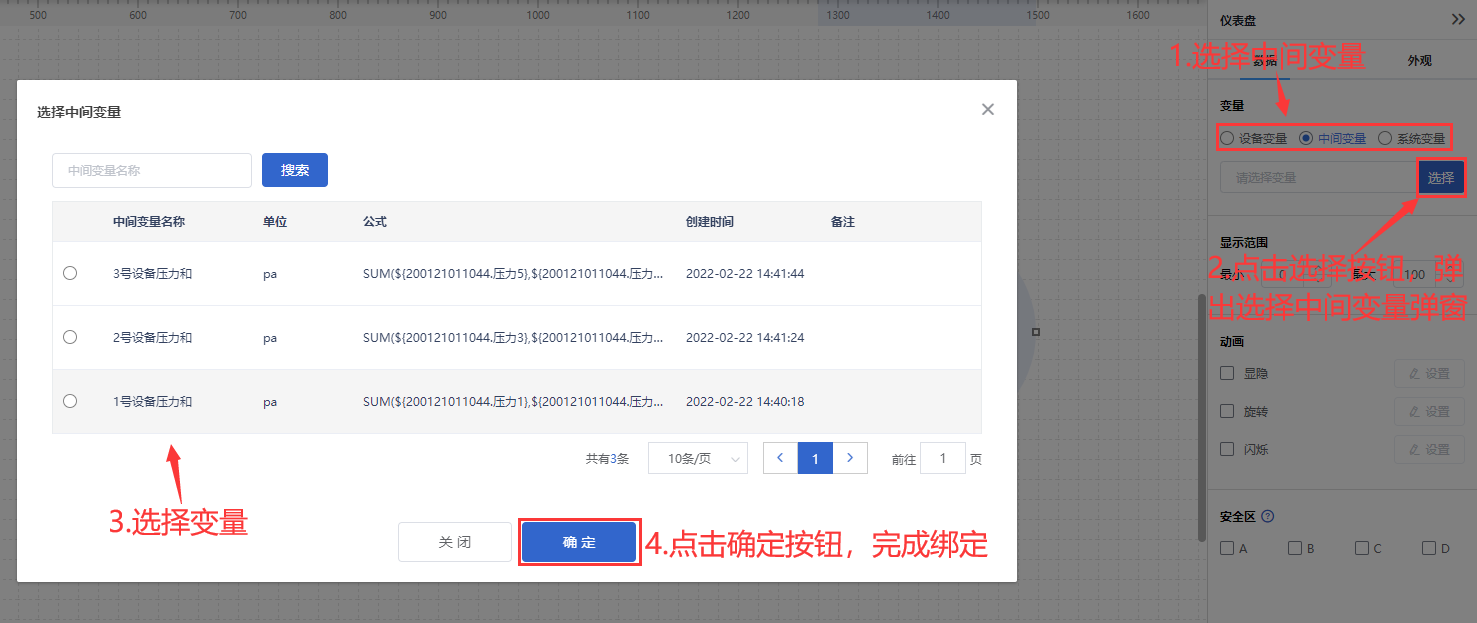

绑定中间变量

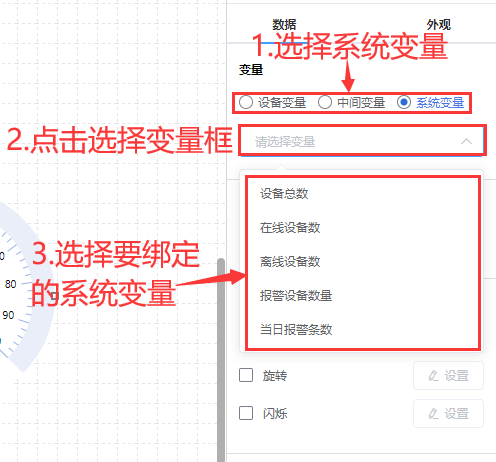

绑定系统变量

2.2 设置显示范围

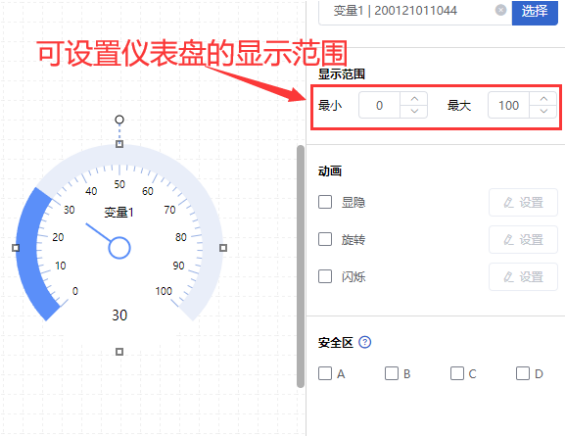

选择仪表盘的显示范围,可根据绑定变量的实际数值进行设置范围

2.3 设置动画效果

控件动画效果是控件对于一个或多个数据条件的动画响应功能,当指定数据满足设置的指定条件时,仪表盘控件可进行显隐,旋转,闪烁

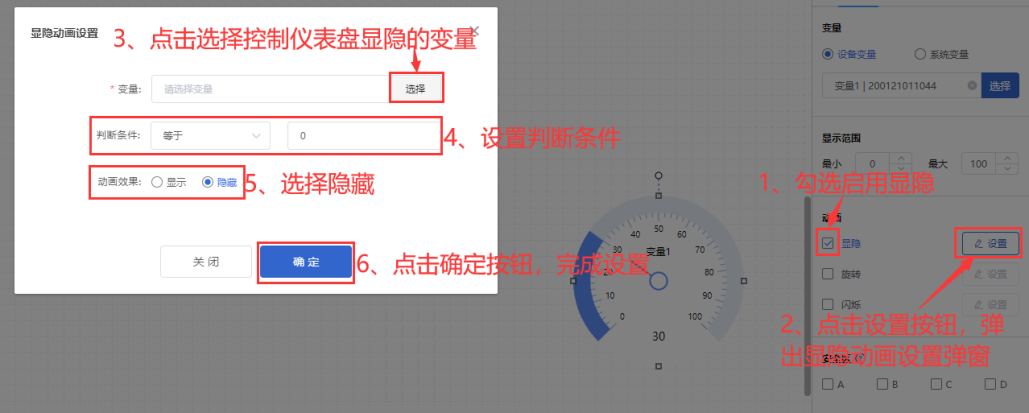

例如为仪表盘控件设置显隐动画效果,当变量达到判断条件时,仪表盘控件进行隐藏
其他动画使用方法和显隐类似

2.4 样式设置

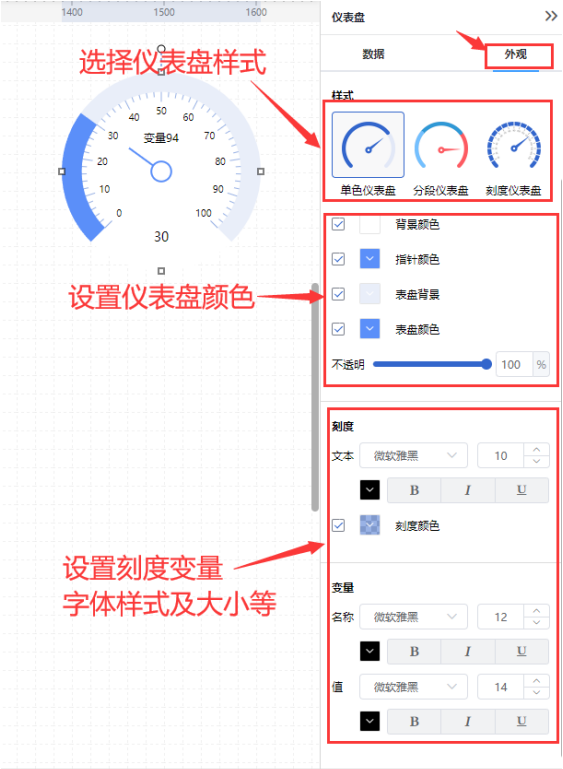

在为控件做完数据设置之后,为了适应组态画面,以达到展示的美观性,可为控件进行一些样式设置,可在外观属性栏中选择仪表盘的样式,设置仪表盘背景、指针、表盘等颜色以及仪表盘透明度,刻度和变量的文字样式大小等

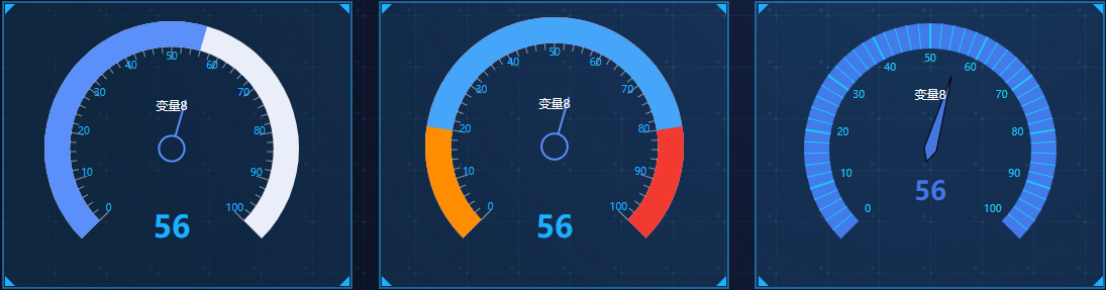

2.5 效果展示
