常见问题及解决方案


1、三菱PLC如何与网关连接上平台采集数据?

方案一:
①正版三菱FX3U PLC 必须要加485ADP-MB才能进行MODBUS通讯3U ADP是接在CH2通道的,所以程序要用通道2的程序而且ADP支持通讯但是不支持程序下载。
②三菱plc本身不支持modbus 同时没有网口,可以一个扩展模块。型号为BCNet-FX(无锡北辰自动化的设备) 接上后使用电脑网线可以下载程序。需要配置模块的IP地址 ,平台也可以通过MODBUS 进行配置 ,和一般modbus模块没有区别。
方案二:
EG20支持三菱协议,可以将EG20和三菱PLC串口直接连接就可以直接通过EG20访问到三菱PLC的数据。
使用三菱串口协议之后,同一个串口不能再接任何设备,会导致三菱设备异常。因为三菱协议没有地址,如果设备接的多了会有问题
方案三:
正版三菱支持MC协议,网关MC协议正在开发中,敬请期待。

2、我的三菱plc有2个串口,能不能都做主站通讯?

三菱官方技术支持回复,2个编程口是可以接2个主站的,而且也用我们公司的PLC做了测试,也是支持的。

3、modbus上位机定时采集PLC数据异常,但是电脑做主从站测试都正常,如何解决?

①如果仪表是24V供电,建议仪表和CLC用同一个供电,如果仪表有地线,建议接到CLC485的GND或CLC的24V旁边的GND。
②如果仪表是220V供电,可以进行如下测试:在485上接一个USB转485接到电脑上,如果能解决,就需要想办法处理2个485口电位差的问题。
③建议在CLC-16R和仪表的RS485之间安装一个可以单独供电的485HUB转换器。

4、网关可以使用三菱协议和多个三菱PLC进行通讯吗?

使用三菱串口协议之后,同一个串口不能再接任何设备,会导致三菱设备异常。因为三菱协议没有地址,如果设备接的多了会有问题

5、三菱PLC的串口用完了,但是需要使用网关采集数据,如何操作?

可以使用扩展模块来扩展串口或者网口。 三菱plc本身不支持modbus 同时没有网口,可以买一个模块,例如可以采购一台BCNet-FX(无锡北辰自动化的设备),接上后,使用电脑网线可以下载程序。需要配置模块的IP地址,平台也可以通过MODBUS 进行配置 ,和一般modbus模块没有区别。
注意:必须使用交叉线或者加个交换机。

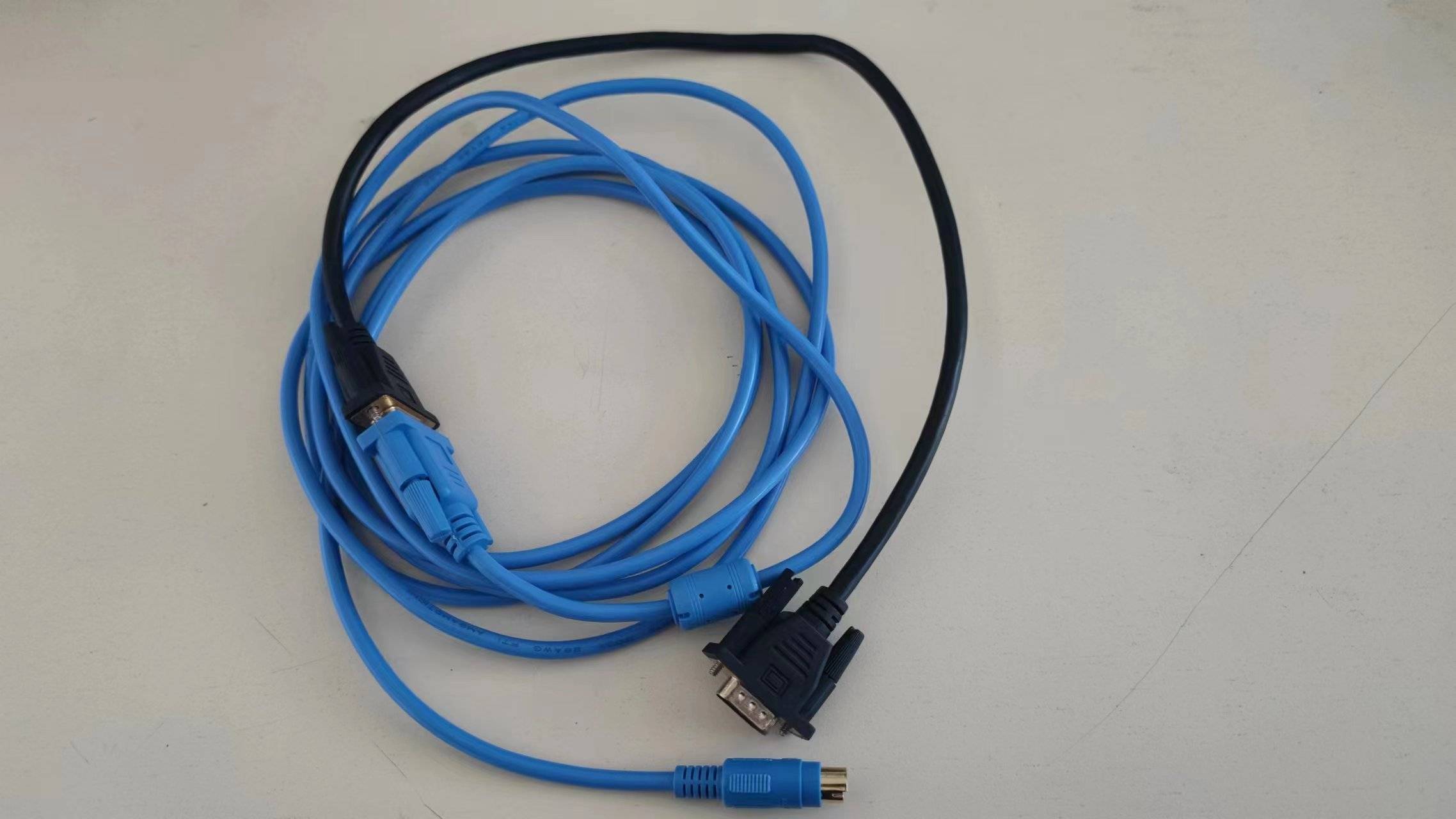

6、三菱PLC编程口(422转232)连接线

自用厂家产品推荐422转232(建议带隔离版本) https://item.jd.com/38716326099.html+232交叉线双公头
