数显框


1、应用场景

数显框控件为直观的展示数值的控件,可直接显示所绑定变量的数值并且可以远程控制变量数值写入,例如设备的实时温度等。

2、操作示例

2.1 绑定数据

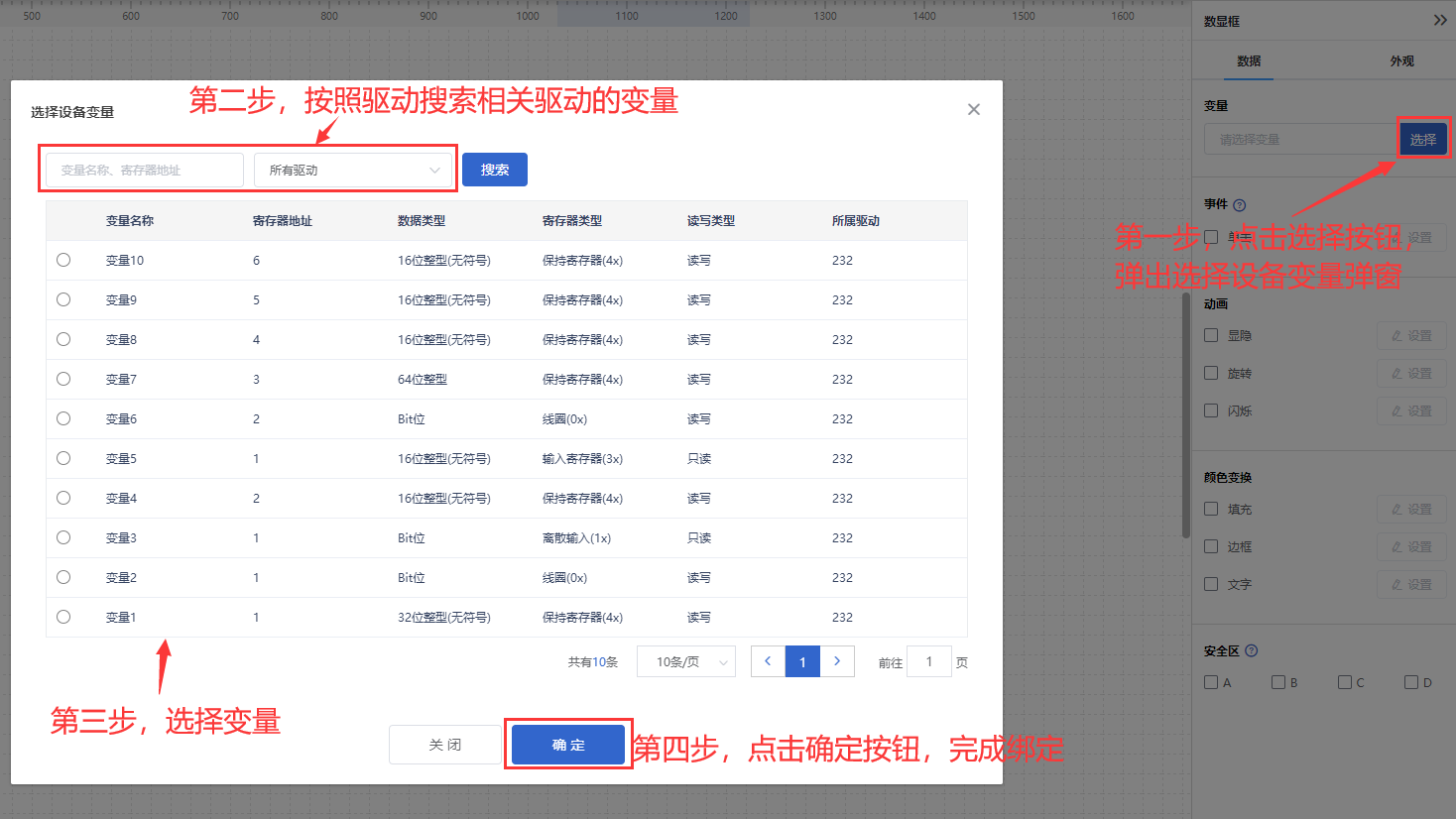

在数据属性栏中数显框可绑定设备变量和系统变量,点击【选择】按钮,选择要绑定的变量,也可双击数显框控件,弹出绑定设备变量弹窗进行绑定变量

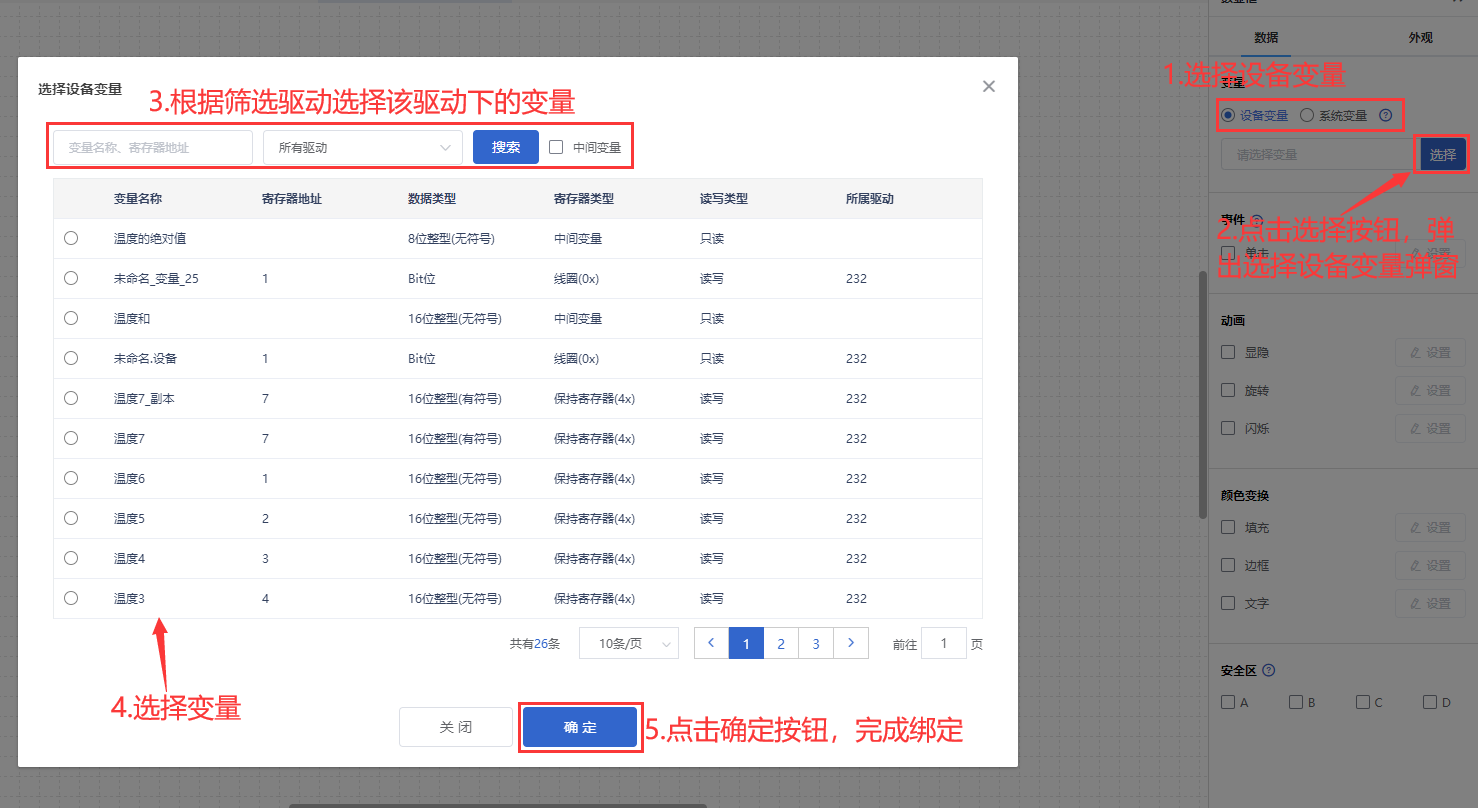

设备变量

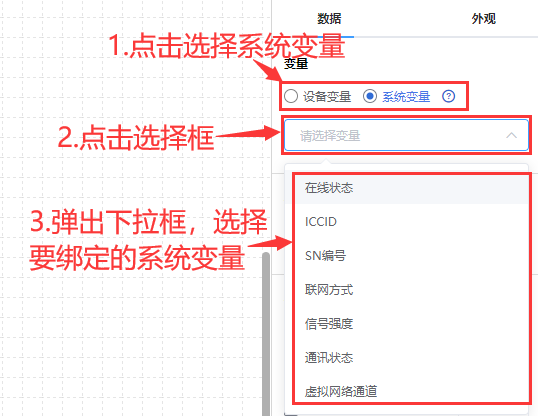

系统变量

2.2 设置单击事件

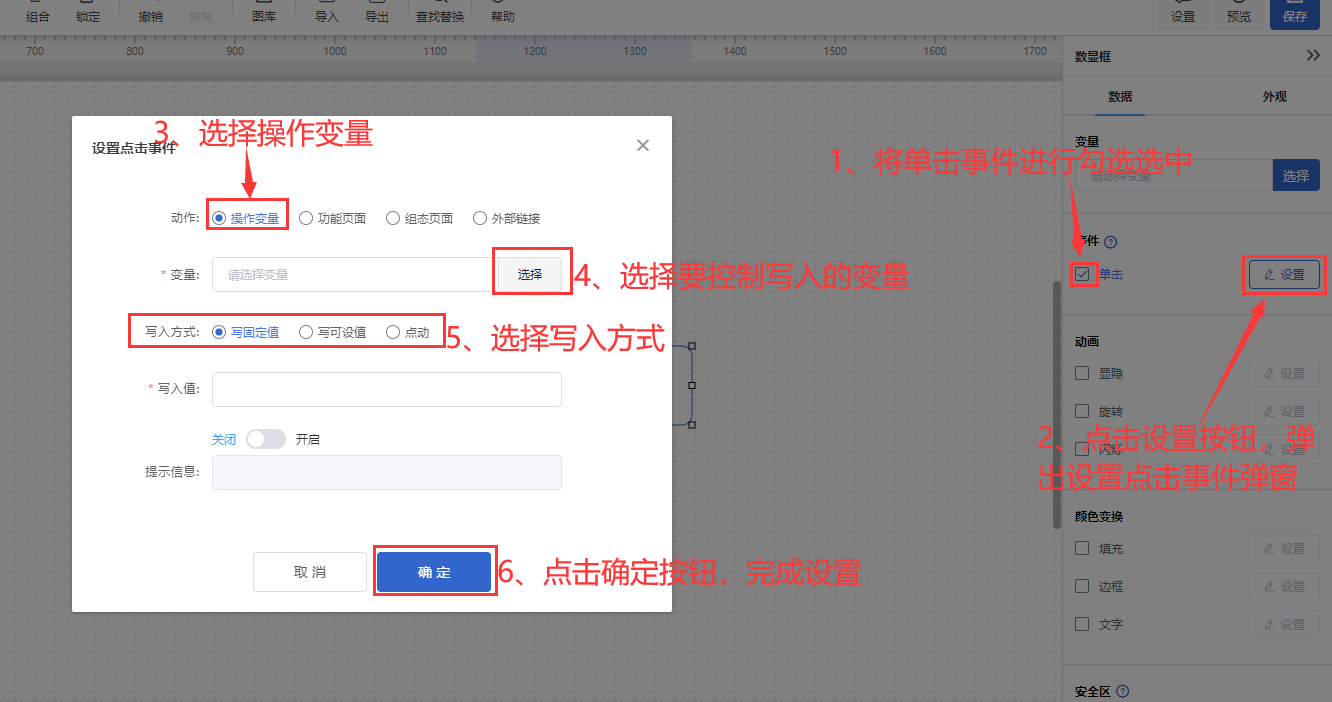

为数显框控件设置单击事件,可以使数显框控件既可以看到变量数值,也可以进行点击远程控制变量数值写入或者跳转其他功能页面,其中最为常见的点击数显框可以远程控制写入数据,如图
设置完成后,在前台查看时,该数显框既可以显示数值,也可以点击为变量写入数据

2.3 设置动画效果

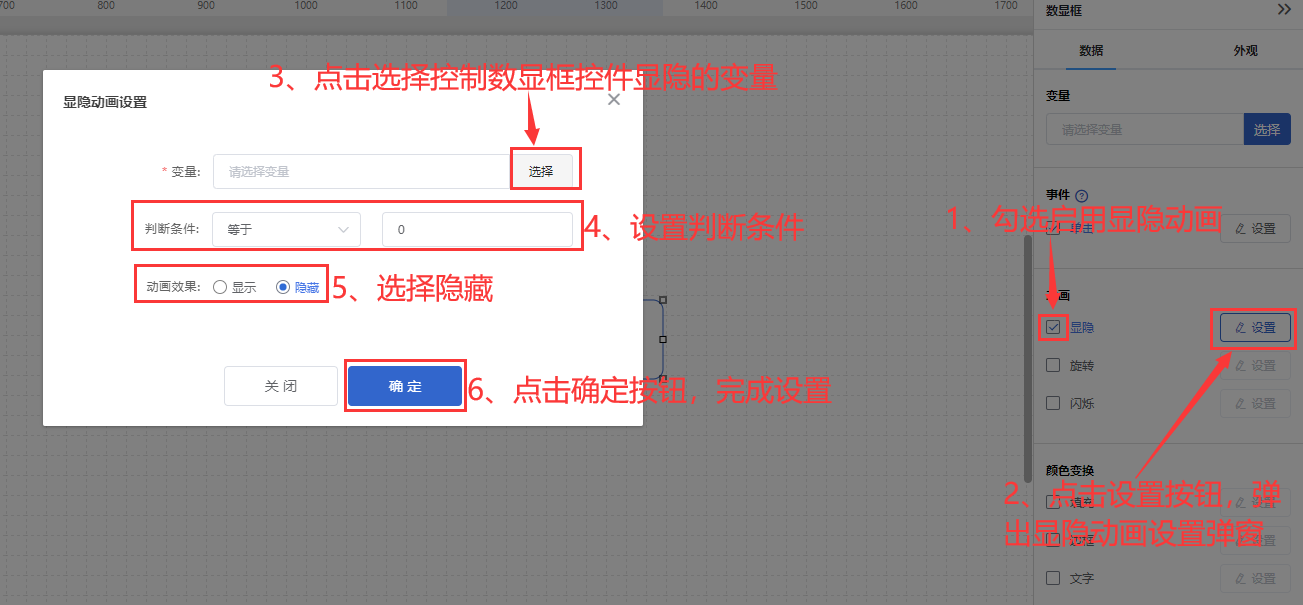

控件动画效果是控件对于一个或多个数据条件的动画响应功能,当指定数据满足设置的指定条件时,数显框控件进行显隐,旋转,闪烁以及填充边框文字的颜色变换例如为数显框控件设置显隐动画效果,当变量达到判断条件时,数显框控件进行隐藏
其他动画、颜色变换使用方法和显隐类似

2.4 样式设置

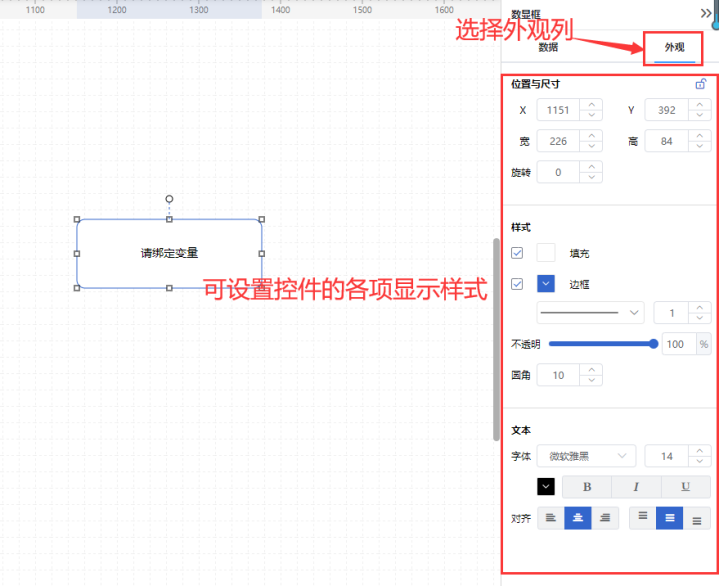

在为控件做完数据设置之后,为了适应组态画面,以达到展示的美观性,可为控件进行一些样式设置,对控件进行颜色填充、边框设置、透明度设置、圆角设置以及数显框中显示的文字字体大小等样式

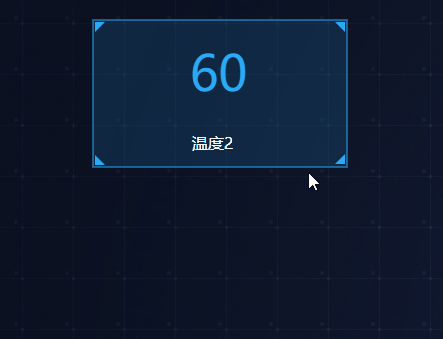

2.5 效果展示
