前言:组态王软件广泛应于工业控制领域,是一款性能高,运行稳定的工业组态软件。此次我们要把组态王软件通过modbus驱动连接到EMCP设备管理云平台,实现电脑Web页面、手机APP和微信对组态王软件内部R1/R2/R3/R4寄存器的远程监控和R5/R6寄存器的远程读写。
一. 准备工作

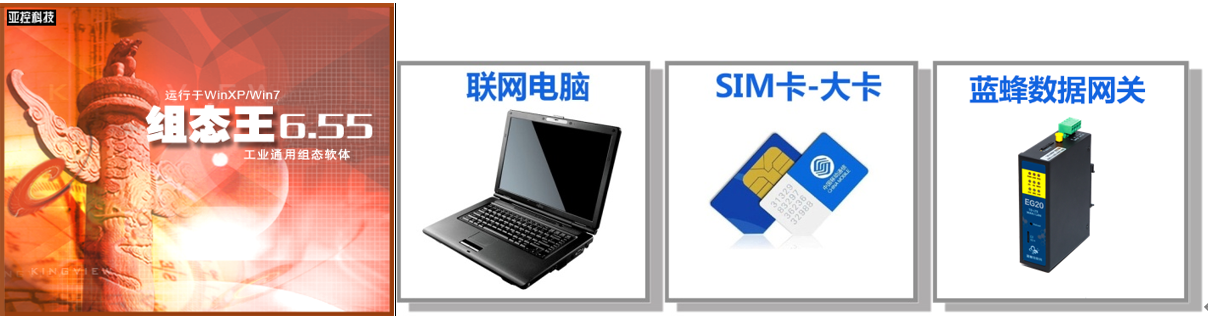

1.1 我们需准备如下物品
1) 安装好组态王软件的电脑一台(此案例安装的是组态王6.55版本)。
2) 河北蓝蜂科技的EG20网关一台,天线和电源适配器(以下用EG20作为实例)
3) SIM卡一张,(移动、联通或电信卡)
4) DP9针母头一个。
5) 电工工具、导线若干。
物料准备如下;
1.2 EG20准备工作
网关相关技术参数与使用说明,可参考《EG20用户使用手册》。
1、 保证网关可以正常联网,可通过4G卡(移动/联通/电信流量卡,大卡)联网(需接上随网关附带的天线)或通过网线联网(需将路由器出来的网线接到网关的WAN口);
2、 网关接12V或24V直流电源,上电。(注意,电源正负极不要接反)。
1.3 组态王电脑准备工作

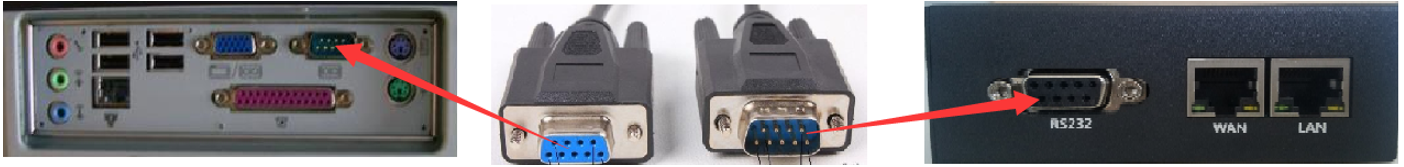

在电脑安装组态王软件,准备一颗9针串口头(母头),用三条导线分别焊接DB9的2、3、5引脚,导线另一端接入EG20的TXD、RXD、SGND接线端子,DB9串口接在PC串口上(如果电脑没有串口可选用USB-232线扩展)。
二. 组态王从站创建

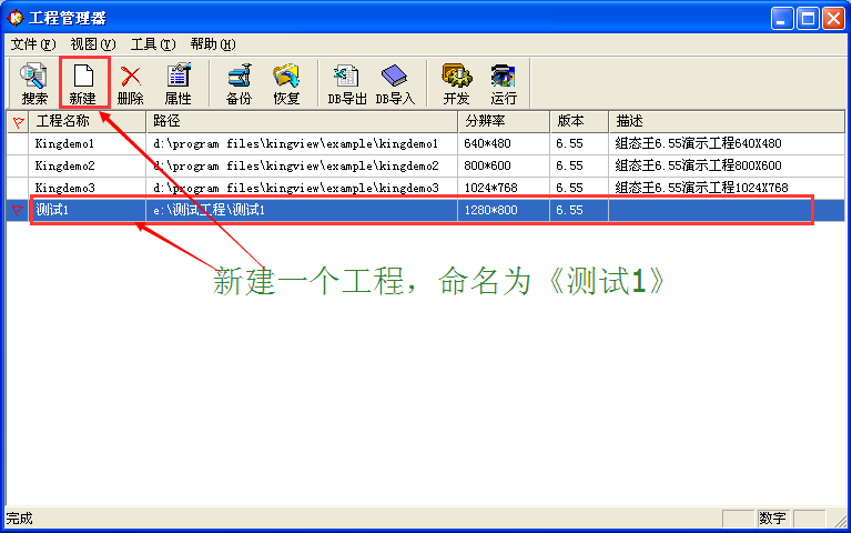

第一步,新建一个工程,命名为《测试》。

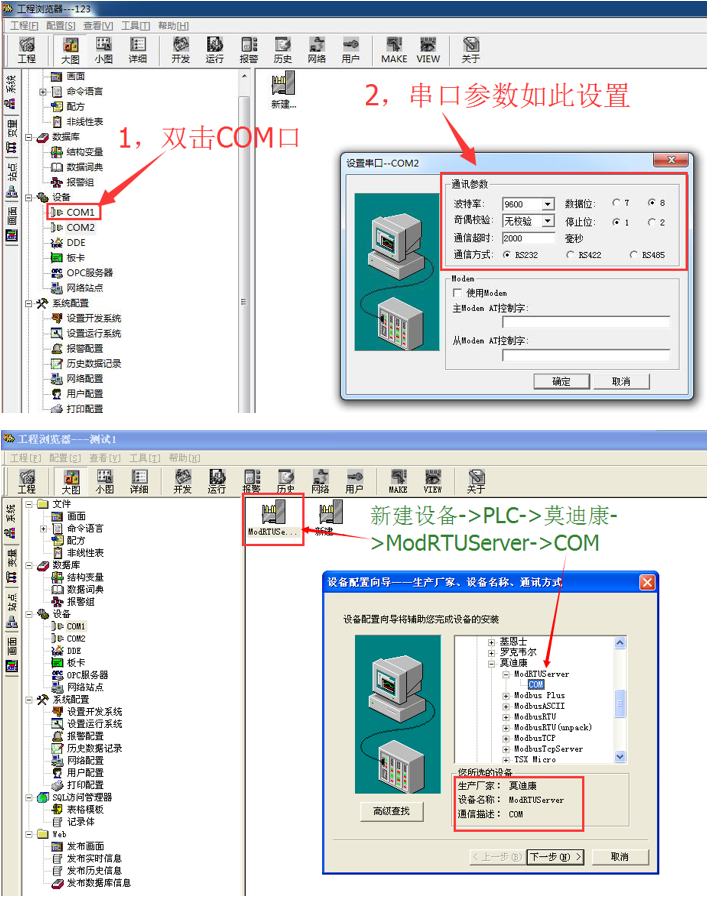

第二步,新建ModRTUServer设备驱动。选择连接EG20的电脑串口(这里我们选择COM1),首先双击COM口进行串口参数的配置(必须选择RS232哦),然后点击右侧窗口中的“新建”,在弹出的“设备配置向导”选择“设备驱动”->“PLC”->“莫迪康”->“ModRTUServer”->
“COM”。

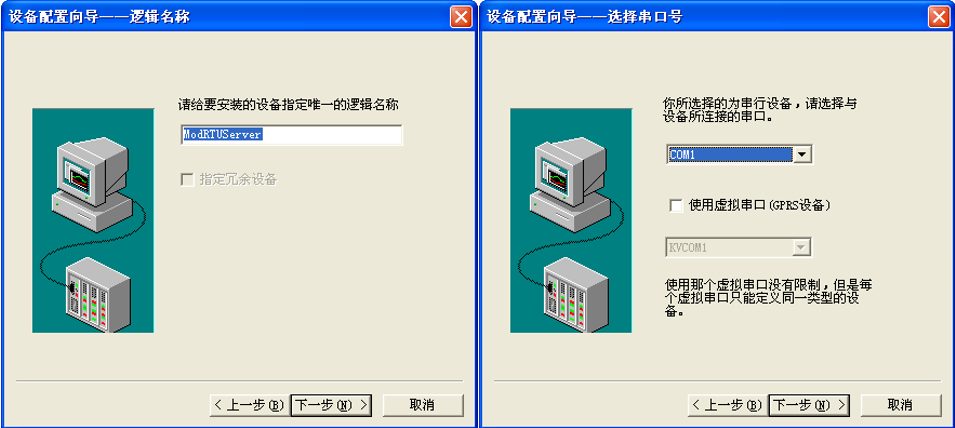

第三步,定义设备名称;选择串口号。

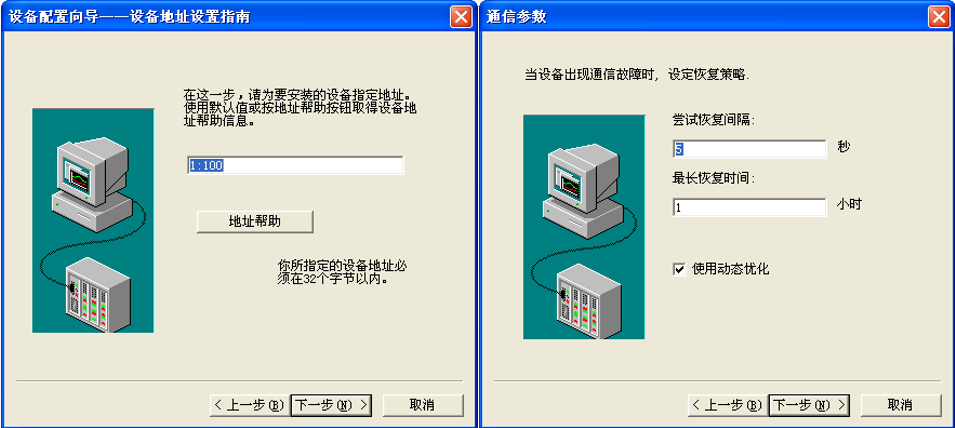

第四步,定义设备地址;设置串口参数。地址格式Address:ReceiveTime,Address:1-255 设备地址,ReceiveTime:0-100 接受数据的时间。点击“下一步”进入右下角中的窗口,我们可以选择默认的设置或这如下图的设置。直至配置完成。

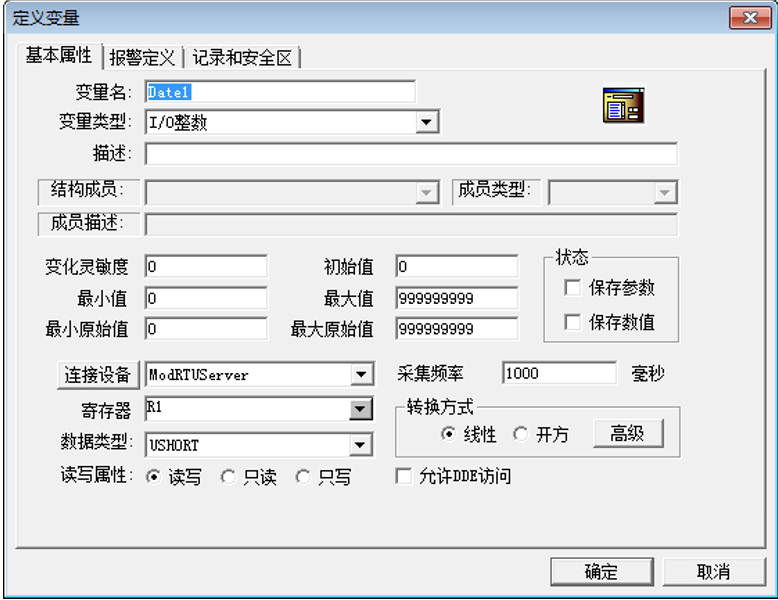

第五步,创建变量,此处我们创建Date01、Date02、Date03、Date04四个(只读)变量,创建Control_1、Control_2两个(读写)变量。定义变量名(Date01),选择变量类型(I/0整数),选择连接设备“ModRTUServer”,选择并填写寄存器类型“R1”,选择数据类型“USHORT”(无符号整形),选择读写属性“读写”,点击“确定”。如此方式分别创建Date02、Date03、Date04、Control_1和Control_2数据变量。

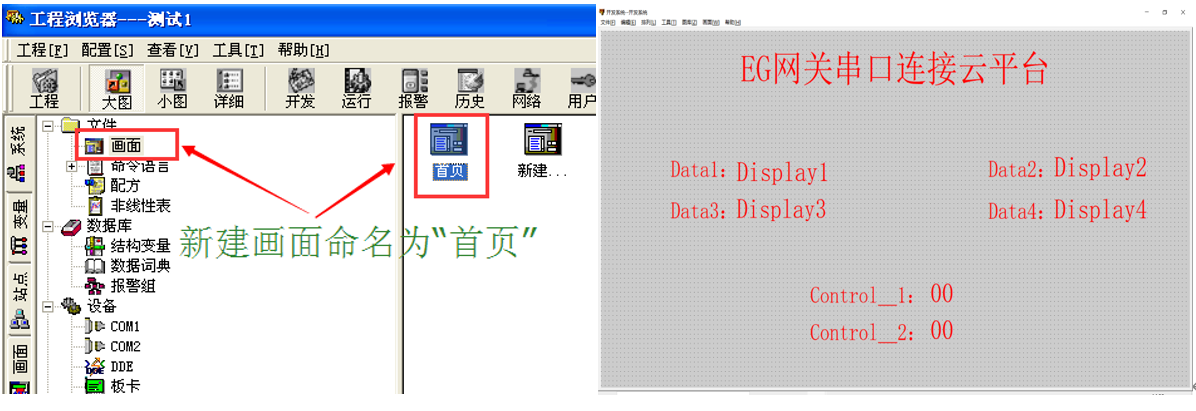

第六步,在“工程浏览器”中新建画面“首页”,双击“首页”进入画面编辑,选择文本控件,创建Date1-Date4/Control_1-Control_2/Display1-Display6显示文本。

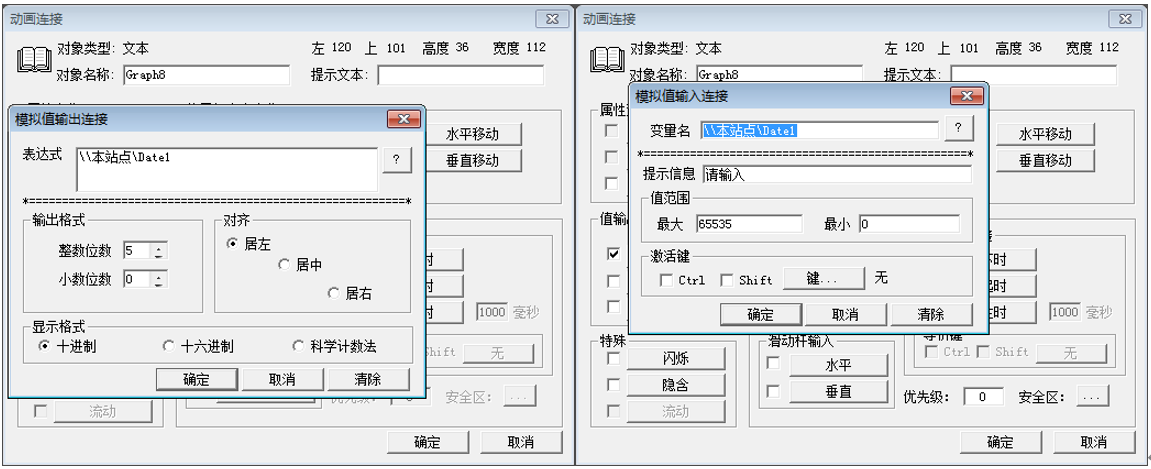

第七步,将文本信息连接变量。选择“工具箱”箭头,双击“Date01_display”文本,在弹出的“动画连接”对话框中分别选中“模拟量输出”和“模拟量输入”选项。然后分别点击“模拟量输出”和“模拟量输入”按钮在弹出的对话框中进行如下设置(表达式:\\本站点\Date01,整数位:5,显示格式:十进制,对齐:居左)。这里只列举对“Date01_display”文本的显示设置,大家按同样方法分别对“Date02_display”、“Date03_display”、“Date04_display”、“Control_1_display”、“Control_2_display”进行设置。
第八步,运行工程,在菜单中选择“切换到

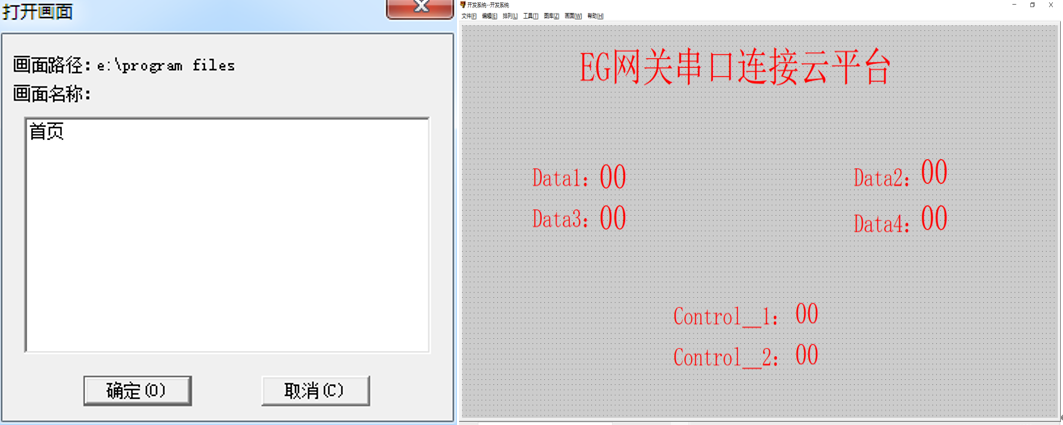

View”,在弹出的“运行系统”窗口中点击菜单中的“画面”->“打开”在弹出的画面中双击“首页”打开工程画面。此时我们创建的工程就在右下图中显示了出来。我们可通过查看变量值和改变变量值(鼠标双击“00”对数据值进行更改)。
三. EMCP平台设置
用管理员账号登录EMCP平台www.lfemcp.com
(建议使用360浏览器极速模式、谷歌浏览器(Google
Chrome)或者支持Chromium内核的浏览器),对EMCP云平台进行设置。具体操作参照《EMCP物联网云平台用户手册》。登录EMCP后首先进入设备列表显示页面,因为我们未创建任何设备,所以是一个空页面,我们需要按照以下步骤进行操作。
3.1 新增EG设备

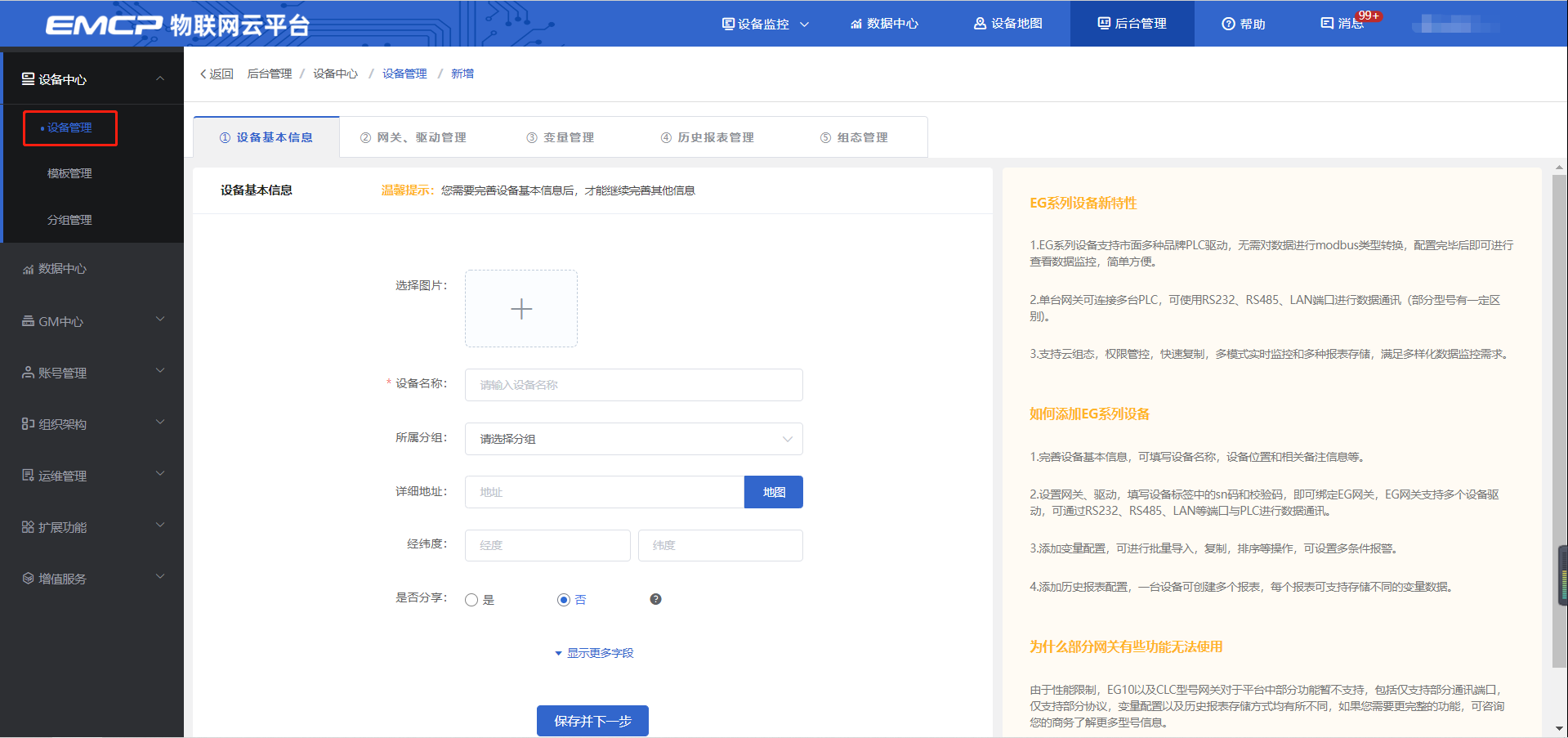

步骤:点击【后台管理】(只有管理账号才有此权限)→【设备中心】→【设备管理】→【+新增】→ 填写设备信息→点击【保存】。其中,【设备名称】必填,其余选项均可选填。
3.2 远程配置网关
EG设备管理网关配置中最主要两个地方需要配置,一是配置串口通讯参数,二是创建modbus驱动,下面分步骤对此功能进行讲解。注:网关只有在线后才可以进行远程配置。
3.2.1 网关绑定

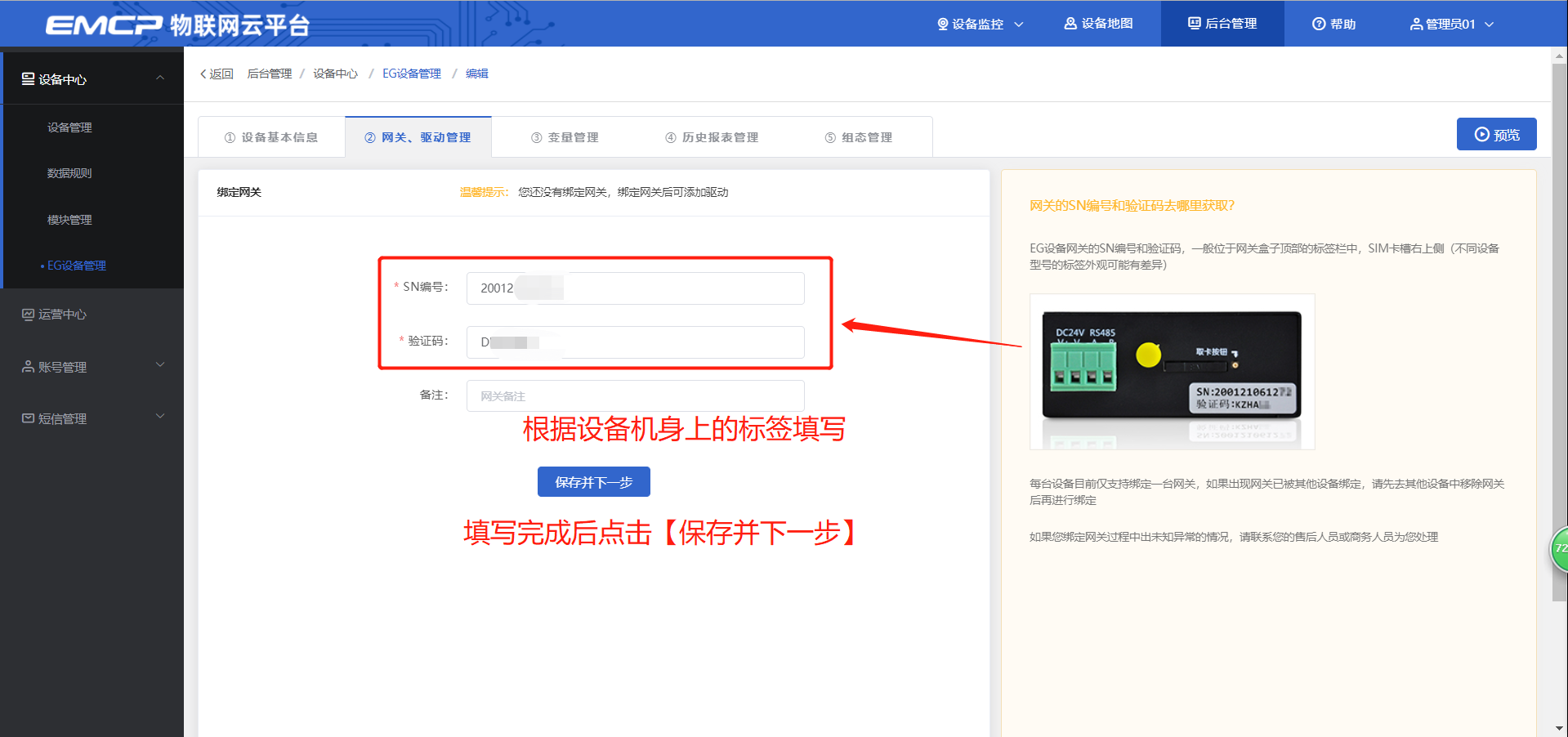

步骤:点击【保存并下一步】,进入【②:网关、驱动管理】界面。填写【SN编号】和【验证码】, SN和验证码在网关的机壳标签上,SN为12位纯阿拉伯数字,验证码为6位英文字母,【备注】可以根据需求填写,编辑完成后点击【保存并下一步】。

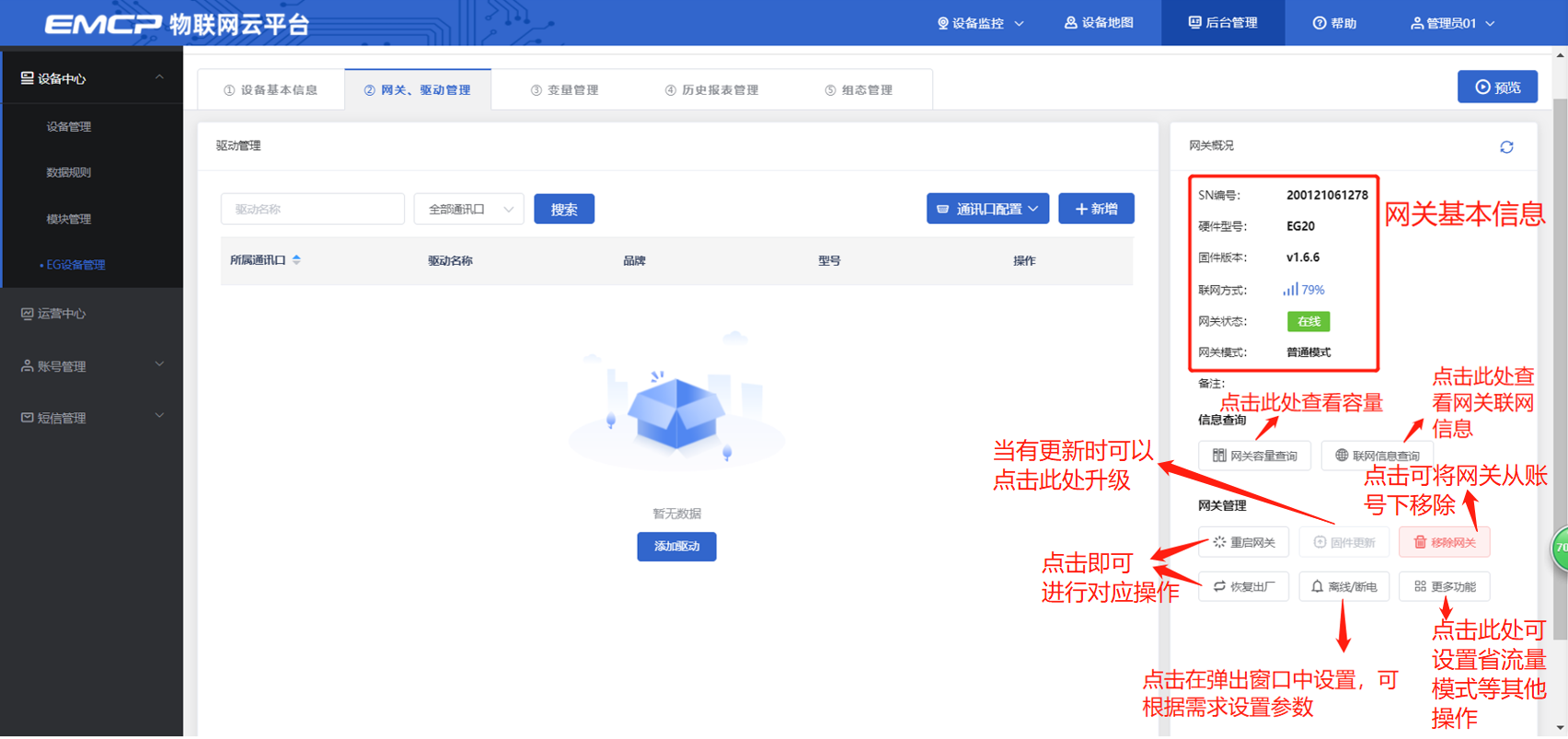

此时在“网关基本信息中”可以看到绑定的网关是否连接到平台(成功登录平台可以看到“在线”绿色字样,如果不成功则显示“离线”灰色字样,此时请检查网络或网络信号)。
3.2.2 通讯参数设置

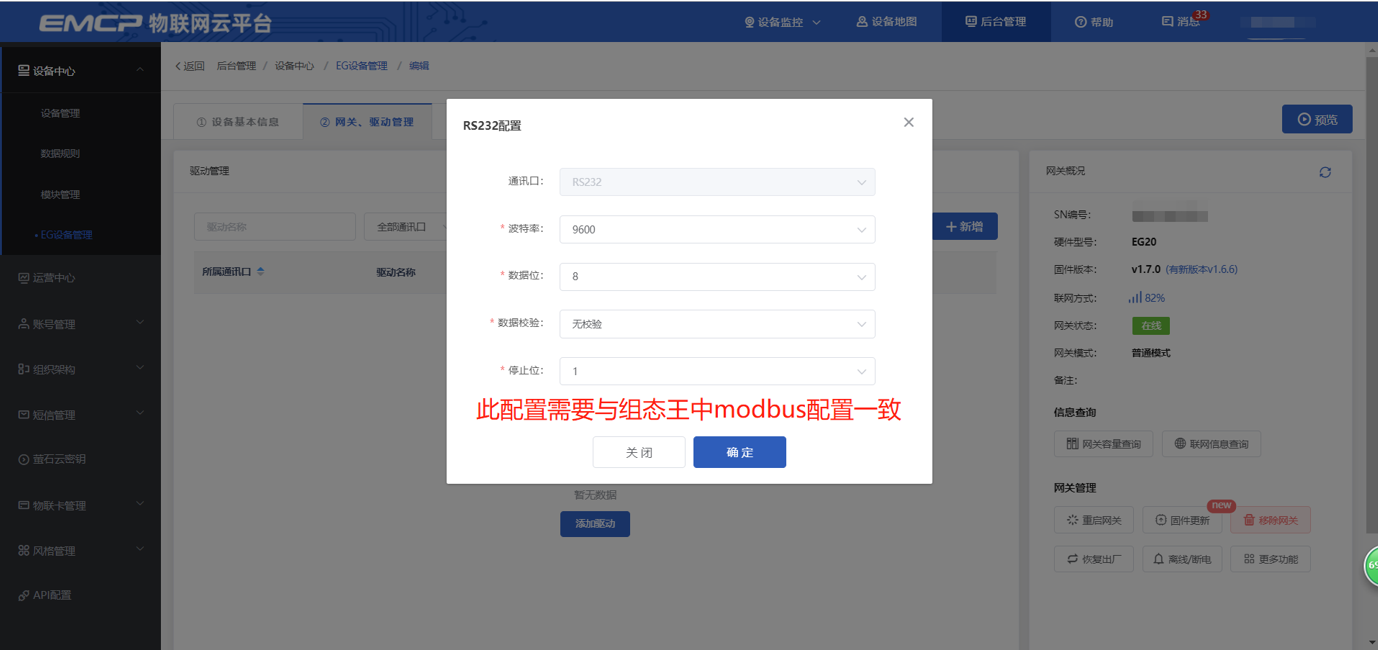

由于我们使用电脑串口RS232与网关通讯,所以需设置RS232通讯参数。点击【通讯口配置】,选择【RS232配置】,在弹出窗口中进行串口参数编辑。
3.2.3 创建设备驱动
基本配置介绍:
【驱动名称】:必填项,自定义即可,当有多个驱动时进行区分。
【品牌】:必填项,选择“通用modbus设备”。
【型号】:必填项,选择“Modbus
RTU”。
【设备地址】:必填项,设备地址根据组态王设置的从站号进行填写,本案例组态王从站号为“1”,所以此处填“1”。
高级配置介绍:
【最小采集时间】:是网关采集设备数据的时间间隔,单位:ms。如设置1000ms,即网关1s采集一次设备数据。
【通讯等待时间】:网关接收通讯数据等待时间。可根据需要进行调整,默认1000ms。
【16位整型】、【32位整型】、【32位浮点型】:是指对应数据类型的解码顺序。一般默认设置即可。
【分块采集方式】:0— 按最大长度分块:采集分块按最大块长处理, 对地址不连续但地址相近的多个分块,分为一块一次性读取,以优化采集效率;1— 按连续地址分块:采集分块按地址连续性处理,对地址不连续的多个分块, 每次只采集连续地址,不做优化处理。直接选择默认即可。
【4区16位写功能码】:写4区单字时功能码的选择。直接选择默认即可。
3.3 添加变量
步骤:点击【步骤③:变量管理】→【+添加变量】→填写变量信息→【保存】。
变量介绍:
【仪表、PLC】:必填,选择刚才创建的驱动即可。根据实际情况选择。
【变量名称】:必填,自定义即可。注意不能有重复的名称。
【单位】:非必填,自定义即可。在列表展示时,变量会带上单位展示。

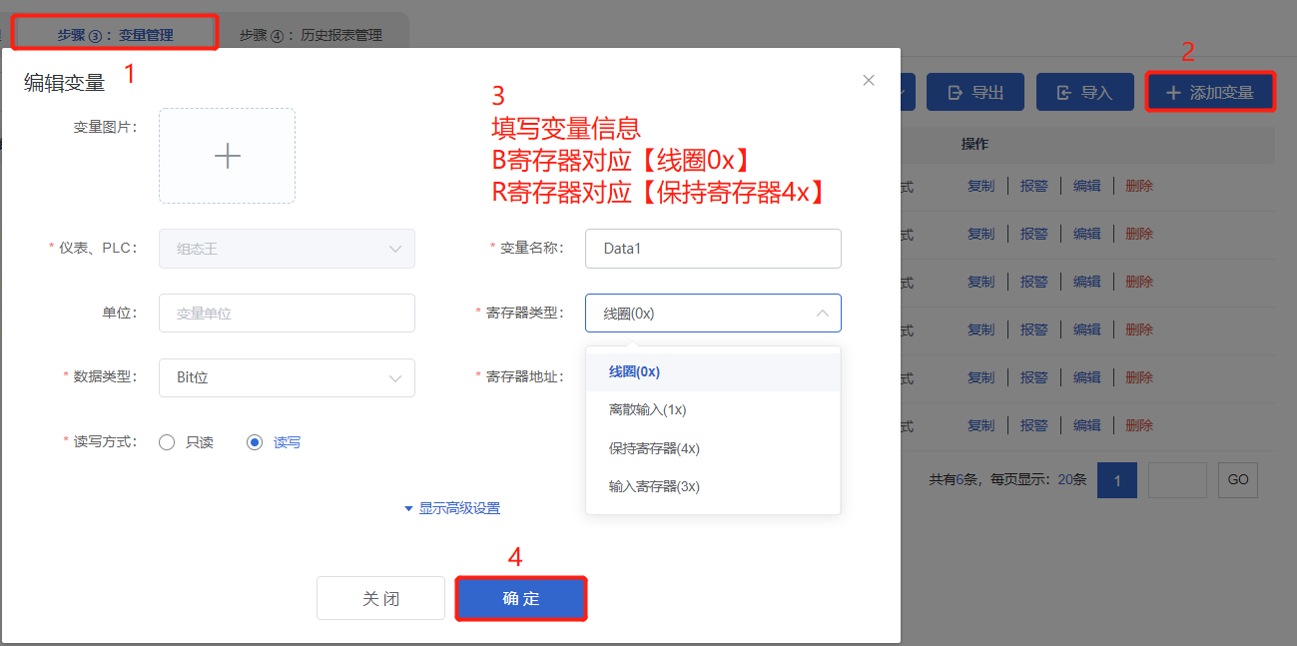

【寄存器类型】:必填,在组态王中,B寄存器对应【线圈(0x)】, R寄存器对应【保持寄存器(4X)】。
【寄存器地址】:必填,地址填写时不带寄存区标志符,具体对应设置见下方图片。
【数据类型】:必填,根据实际需要选择即可。
【小数位数】:非必填,根据需求填写。
【死区设置】:非必填,默认即可。根据需要填写即可。更详细的说明请参考后面“?”帮助。
【状态列表】:非必填。可将数值直接与文本映射。如值为“10”,映射字段为“设备故障”,则当采集到变量的值为“10”时,会直接在设备监控和历史报表中显示“设备故障”。
【数值运算】:非必填。可将采集到的数据根据填写的公式进行计算,更详细的说明请参考后面的“?”帮助。
【读写方式】:可根据需求自行修改该寄存器的读写方式,默认为只读。

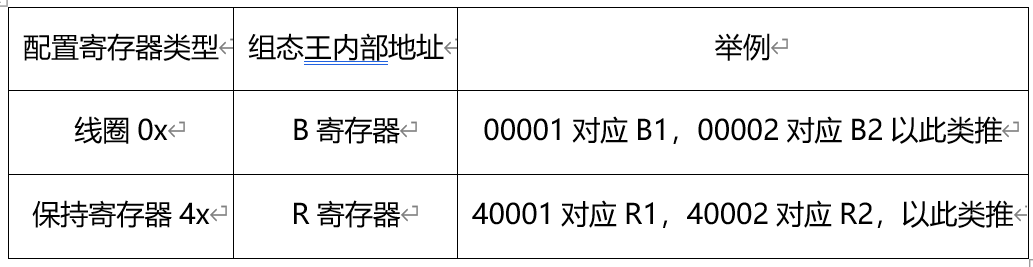

在组态王中,内部寄存器与功能码对应关系如下表:
组态王内部地址

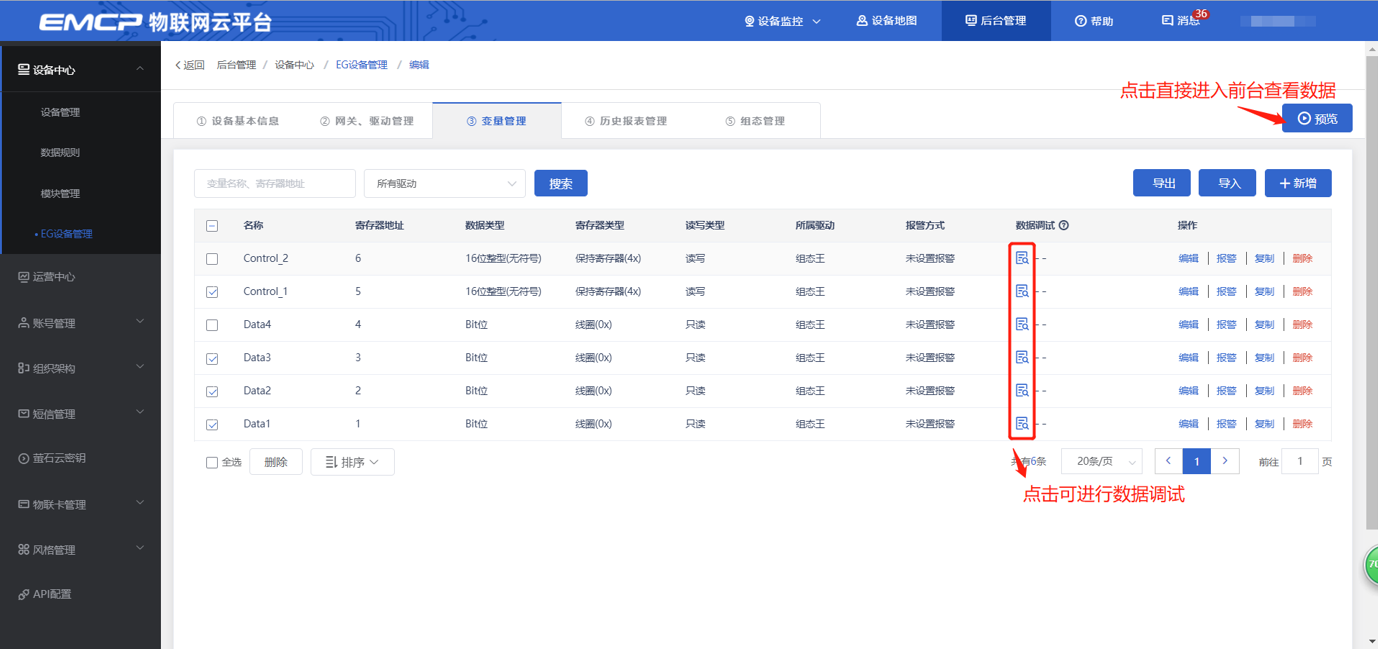

添加完成后,【变量管理】如下图所示,此时可以点击【数据测试】按钮检查变量值能否采集到,或者值是否正确。
3.4 报警设置

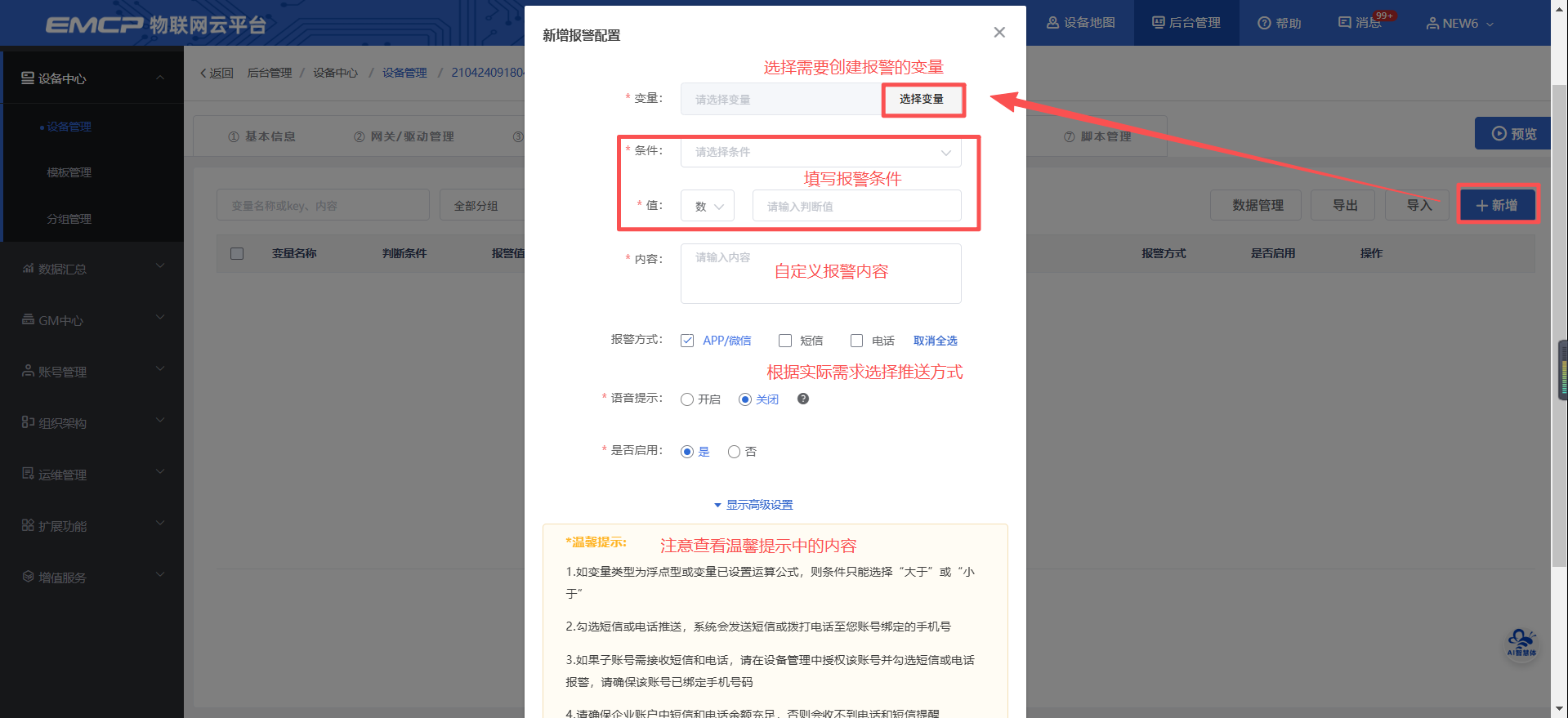

可以根据需要给变量设置报警,当产生报警时,会在电脑网页端进行报警展示,在手机APP和微信进行报警推送。设置步骤:点击需要报警的变量后面的【报警】→【新增】→填写报警信息与条件→【确定】。如下图所示:
3.5 报表管理

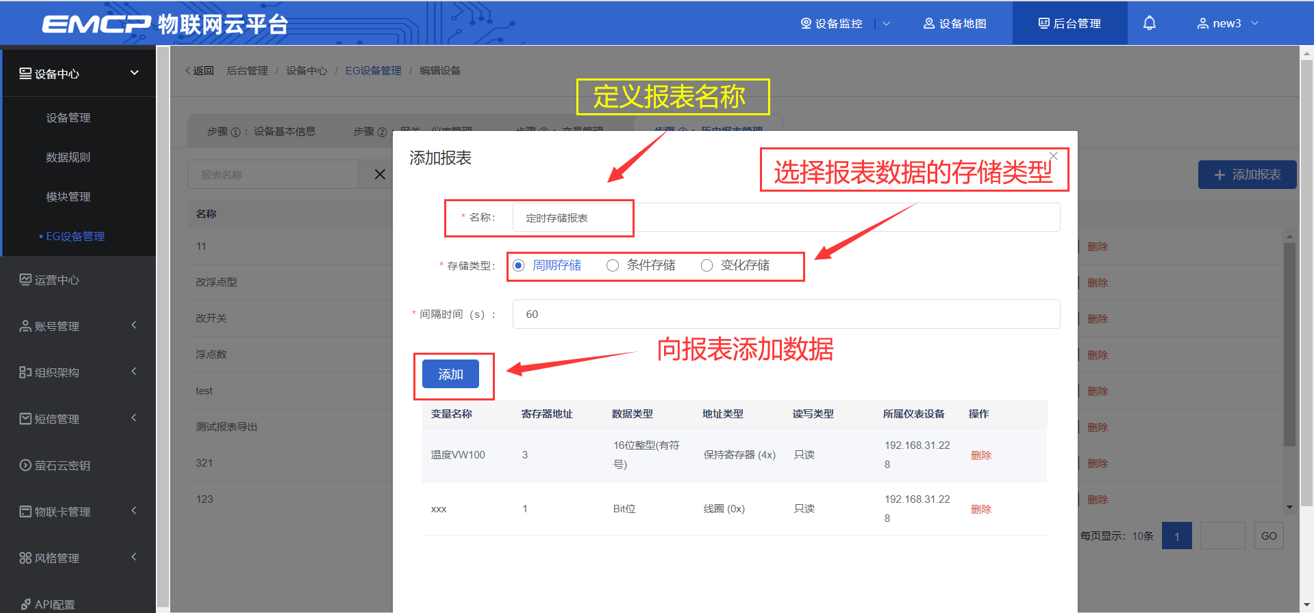

创建完变量后可以点击“④历史报表管理”根据自己的需求创建历史报表。【历史报表】可以满足不同的应用场景下,来记录历史数据,【历史曲线】是根据报表生成的曲线,方便客户以曲线形式查看变量变化趋势。如下图界面所示:
周期存储:按照固定时间间隔,定时对数据存储记录。
条件存储:当某一变量到达一定条件,对部分数据进行“间隔存储”或“单次存储”。
变化存储:当某一变量变化超出一定范围后(高低限),对部分数据进行单次记录(如:某一数据报警后对关联数据进行记录)。
3.6 画面组态

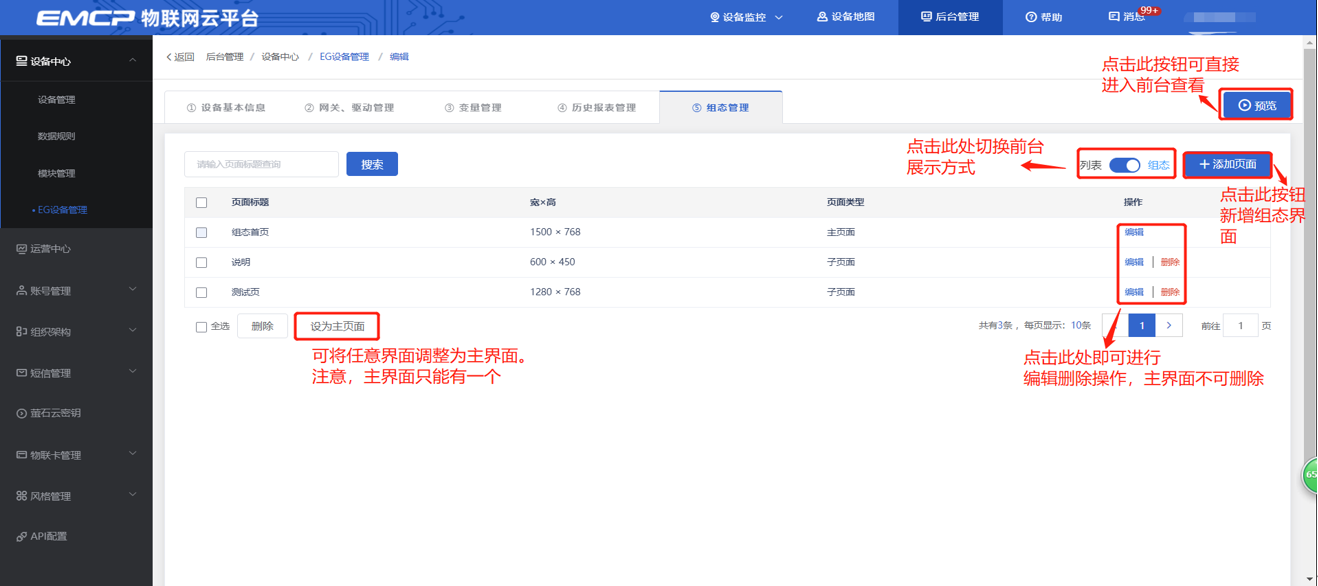

点击【⑤组态管理】即可进入组态管理界面,此处可以设置数据监控中的展示方式(组态展示或列表展示,默认为组态展示)。可以在此处选择使用组态展示形式来展示对应数据规则。
如下图界面所示:

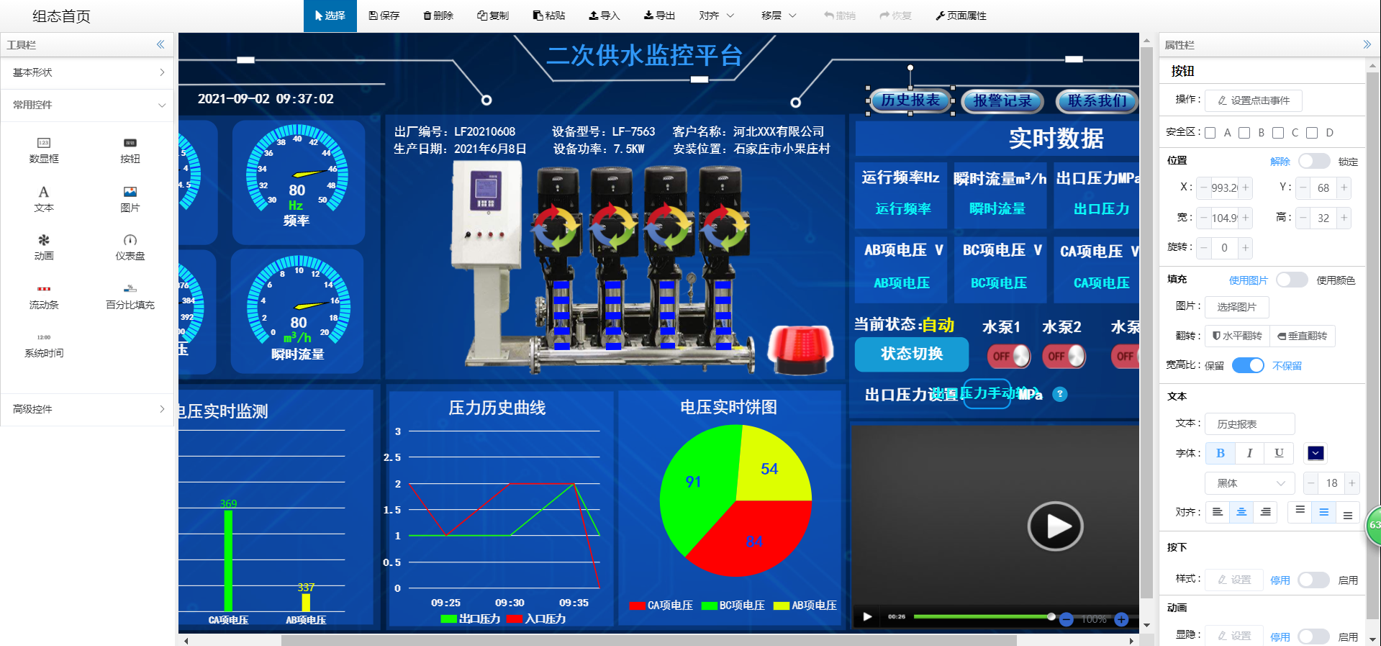

点击界面中间的组态界面列表后方的【编辑】项,进入编辑页面。通过组态编辑页面我们可以任意绘制图片、文字、数显框、按钮、指示灯、管道、设备等控件,详细功能请参考《EG设备组态编辑使用说明》。
四. 实验效果

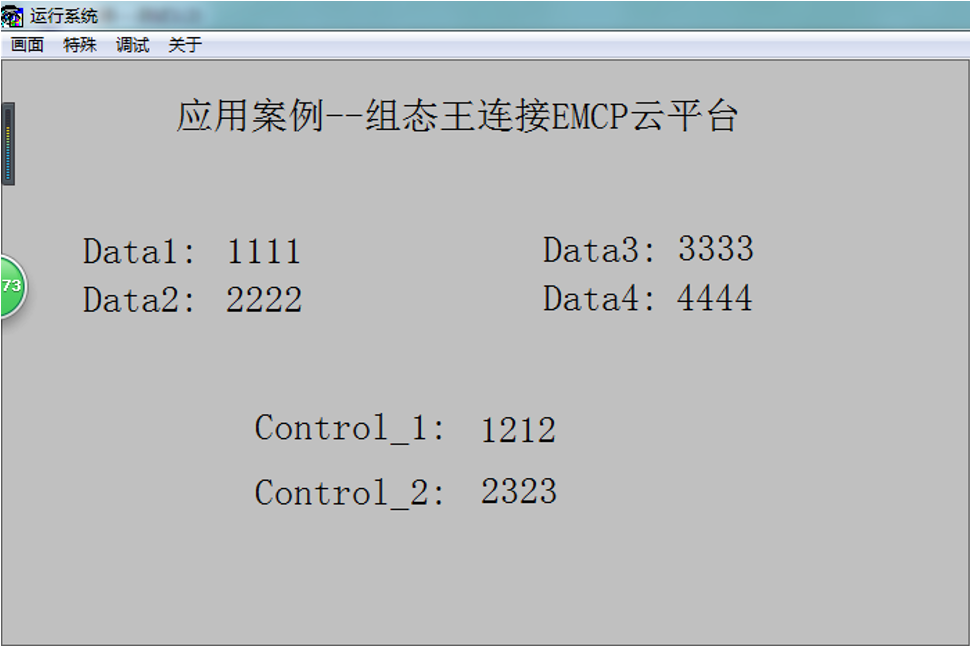

组态王页面显示效果。

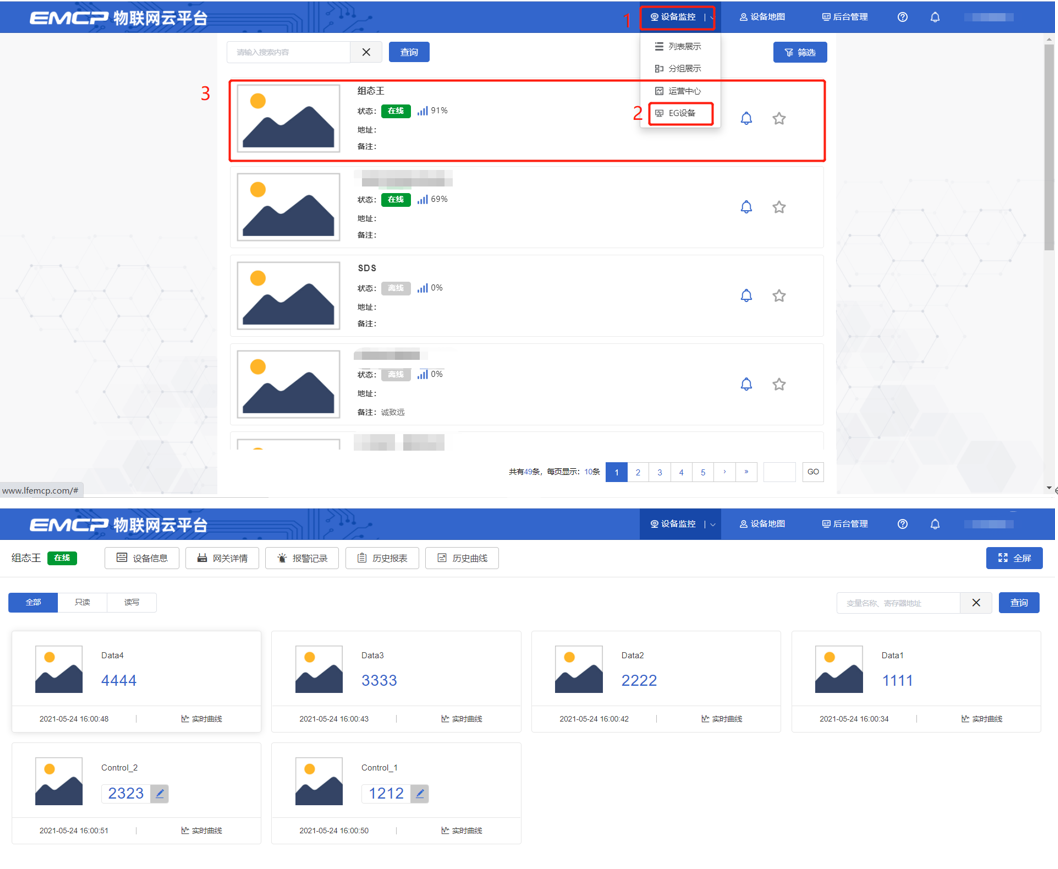

用户登录EMCP平台(www.lfemcp.com),点击”组态王“设备的图片或设备名称进入设备即可查看、修改相关数据。
