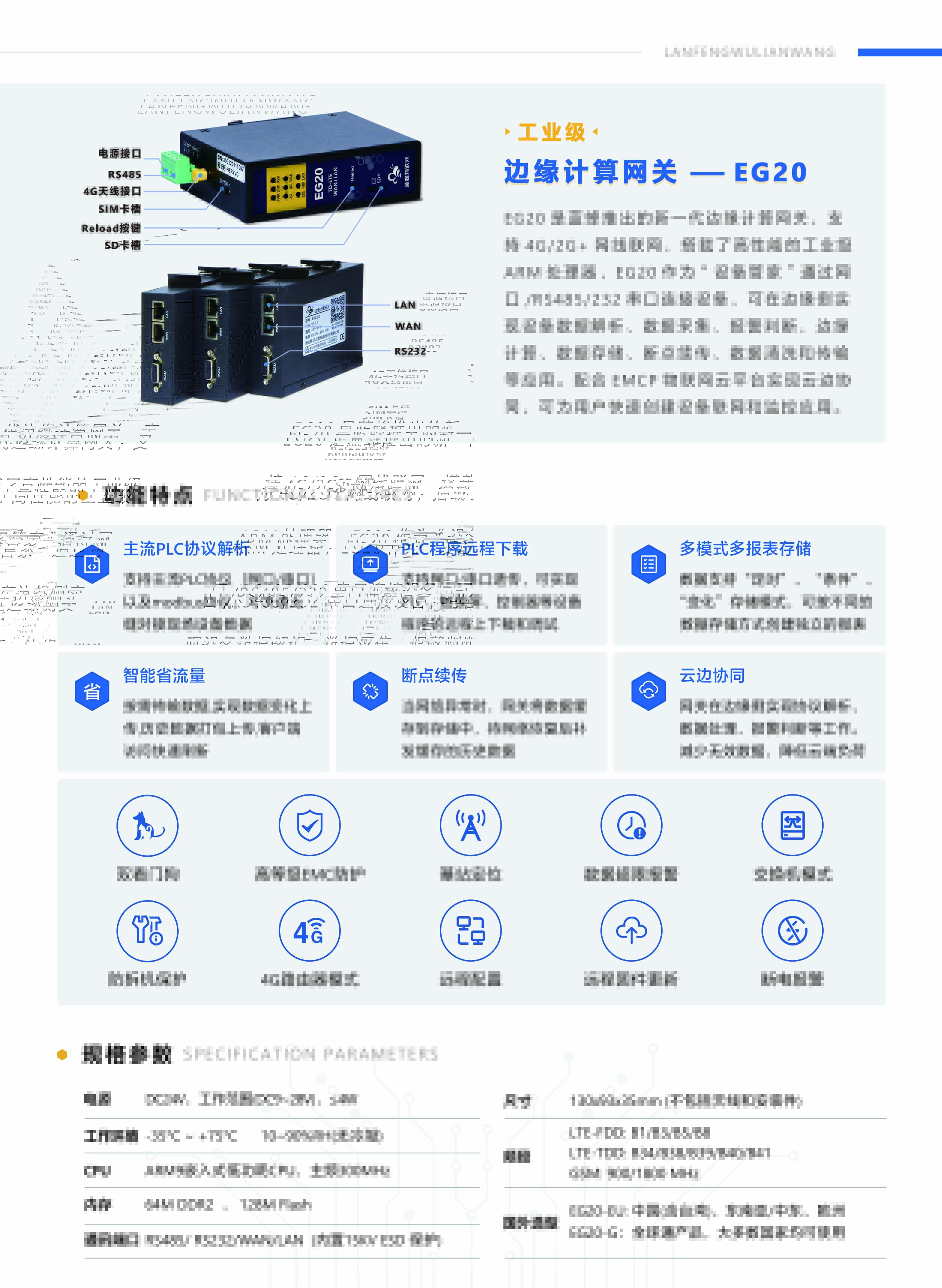

一、EG20简介

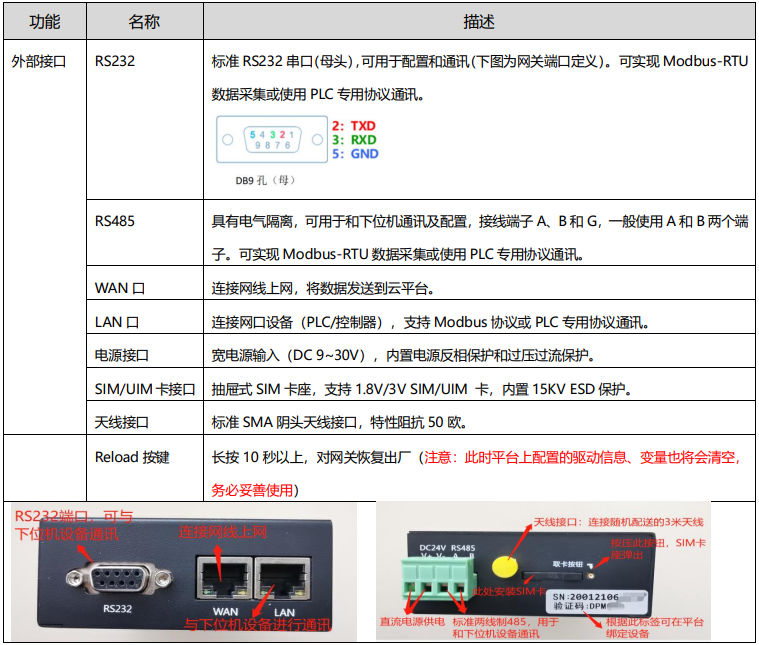

二、接口类型

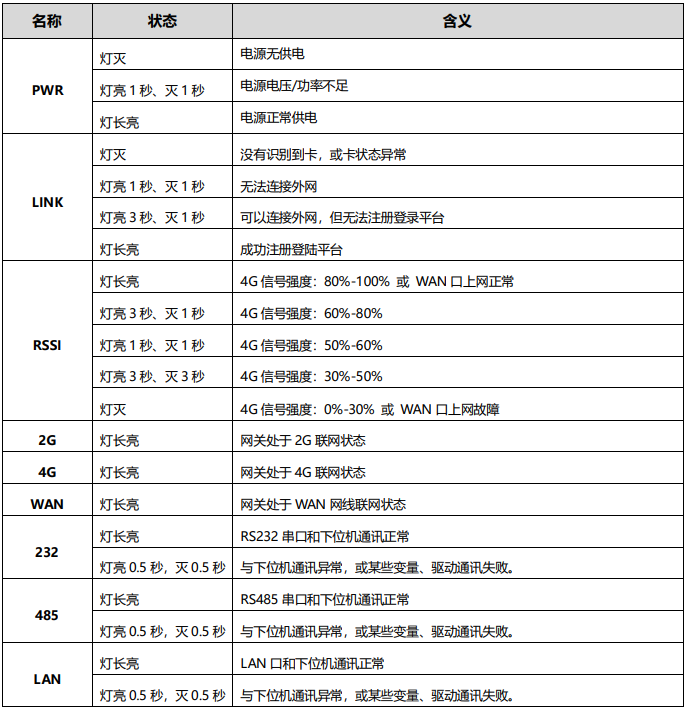

三、指示灯定义
四、注意事项
1．将直流12V或24V电源按定义连接到EG20的电源接线端子（V+/V-），注意电源的正负极。请确保此电源为优质开关电源，且有足够的供电功率。
2．不要使用在有水、化学液体飞溅、腐蚀性气体、环境潮湿和有凝露的地方。
3．将随机配带的天线安装到EG20的天线接头，吸盘天线放置在空旷处。请勿放置在机柜内部。
4．如天线放置在空旷的室外请采取有效的防雷措施。

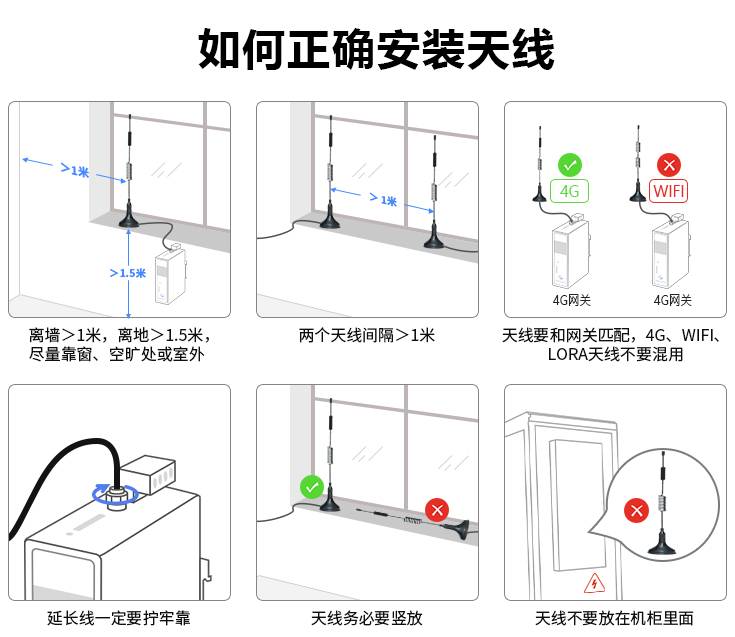

5．EG20所安装区域的信号强度要大于50%，否则无法保证稳定可靠的通讯。具体安装方式说明见下方图片“如何正确安装天线”。
6．可直接通过EMCP物联网云平台后台管理进行EG20的各项配置。
7．在执行PLC远程下载程序或调试时，会关闭数据采集。PLC下载/调试结束会自动恢复。
五、安装方式

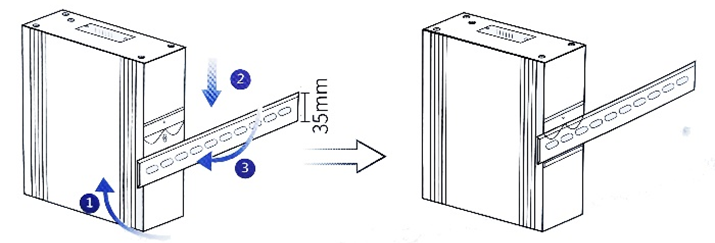

网关安装如下步骤：
第一步，将网关倾斜让卡扣的顶部卡入到导轨中（注意：弹簧要露在导轨外面）。
第二步，摆正网关，用力下压（弹簧会产生形变）。
第三步，底部用力往导轨方向推，使卡扣的底部卡入导轨中。
网关取下方式：应先下压网关，然后底部向外部拉使卡扣底部脱离导轨，然后轻松上提即可将网关从导轨上取出。

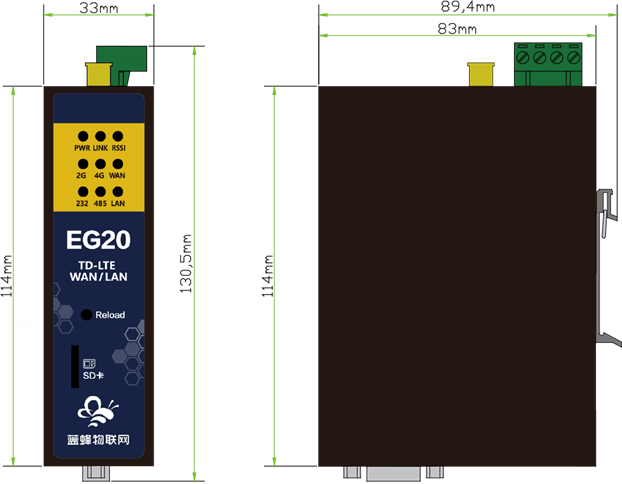

六、外形/安装尺寸图

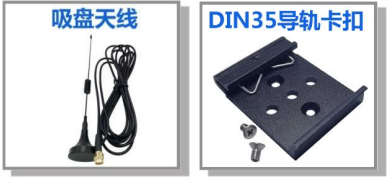

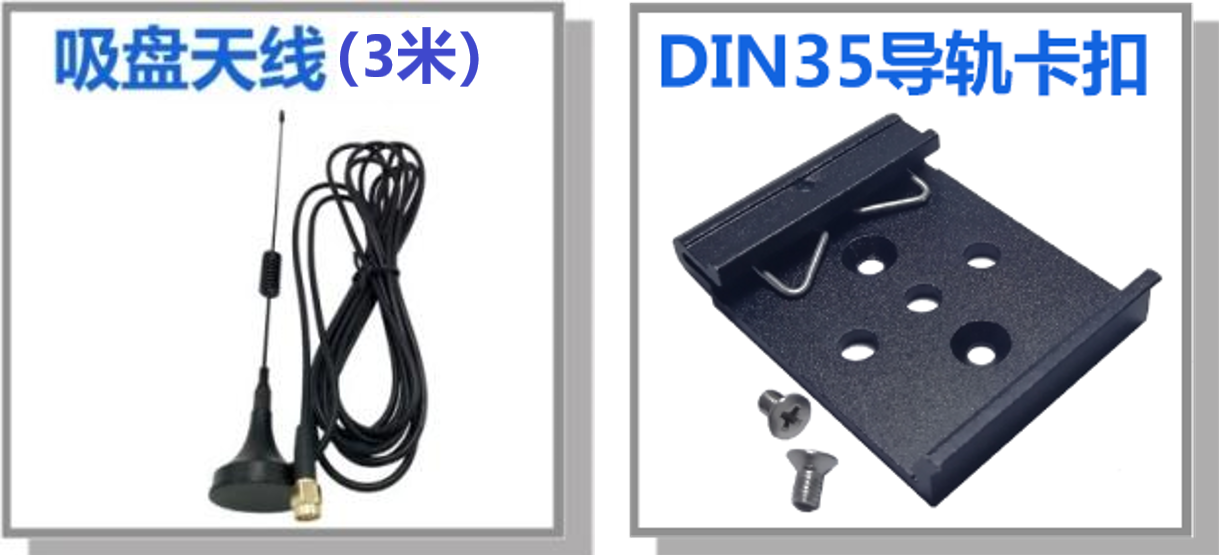

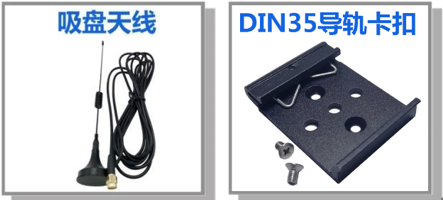

七、随机配件
八、快速入门

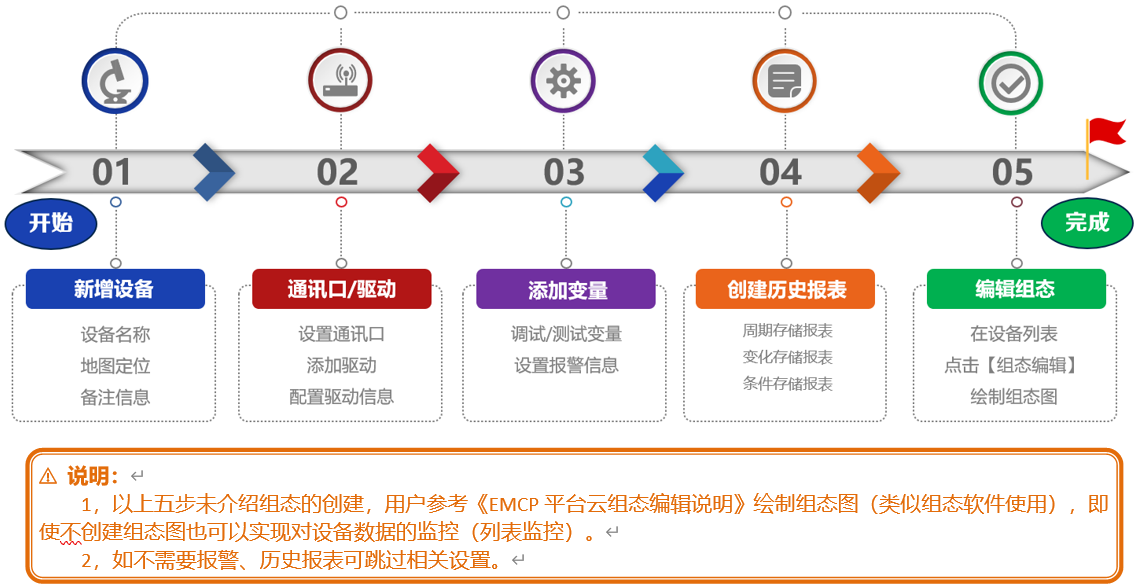

五步创建设备；
开始/准备；
连接设备（PLC/仪表/控制器）到网关对应接口，打开浏览器（请使用高于IE9内核版本的浏览器打开，建议使用谷歌浏览器）输入www.lfemcp.com网址，凭EMCP管理账号登录平台（账号可自行注册）。然后依次打开 “后台管理 ➔设备中心➔ EG设备管理”中【新增】创建设备。
创建好设备，我们可以点击【设备监控】➔【设备监控】返回前台查看所创建的设备。后台方便我们更清晰的编辑和查看设备。（也便于设备授权的权限控制）
第一步：新建设备-填写设备基本信息

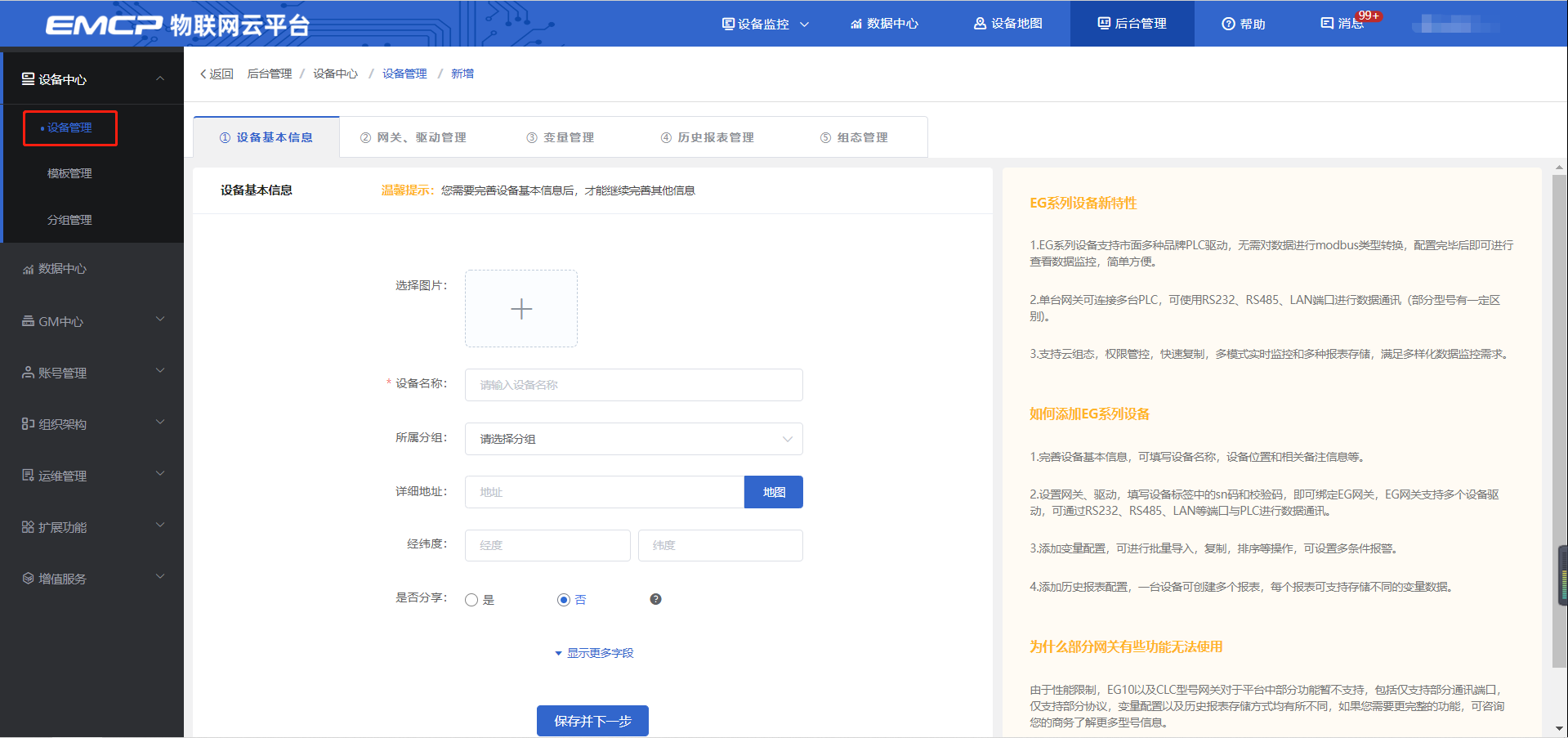

点击【后台管理】→【设备管理】→【新增】，填写设备信息。
“设备名称”：自定义。注意同一账号不允许出现相同的设备名称。
“详细地址”：点击“地图”在地图弹出中，找到所标注的地点，鼠标单击选中选中确认即可。
“经纬度” ：地图标点后，自动生成。
“备注” ：可自定义增加对设备的描述，方便日后的管理。
“是否分享”：可根据需求自行选择。开启后可以凭二维码或网址直接访问该设备前台查看设备数据。同时可根据自己的需求选择是否设置分享密码。

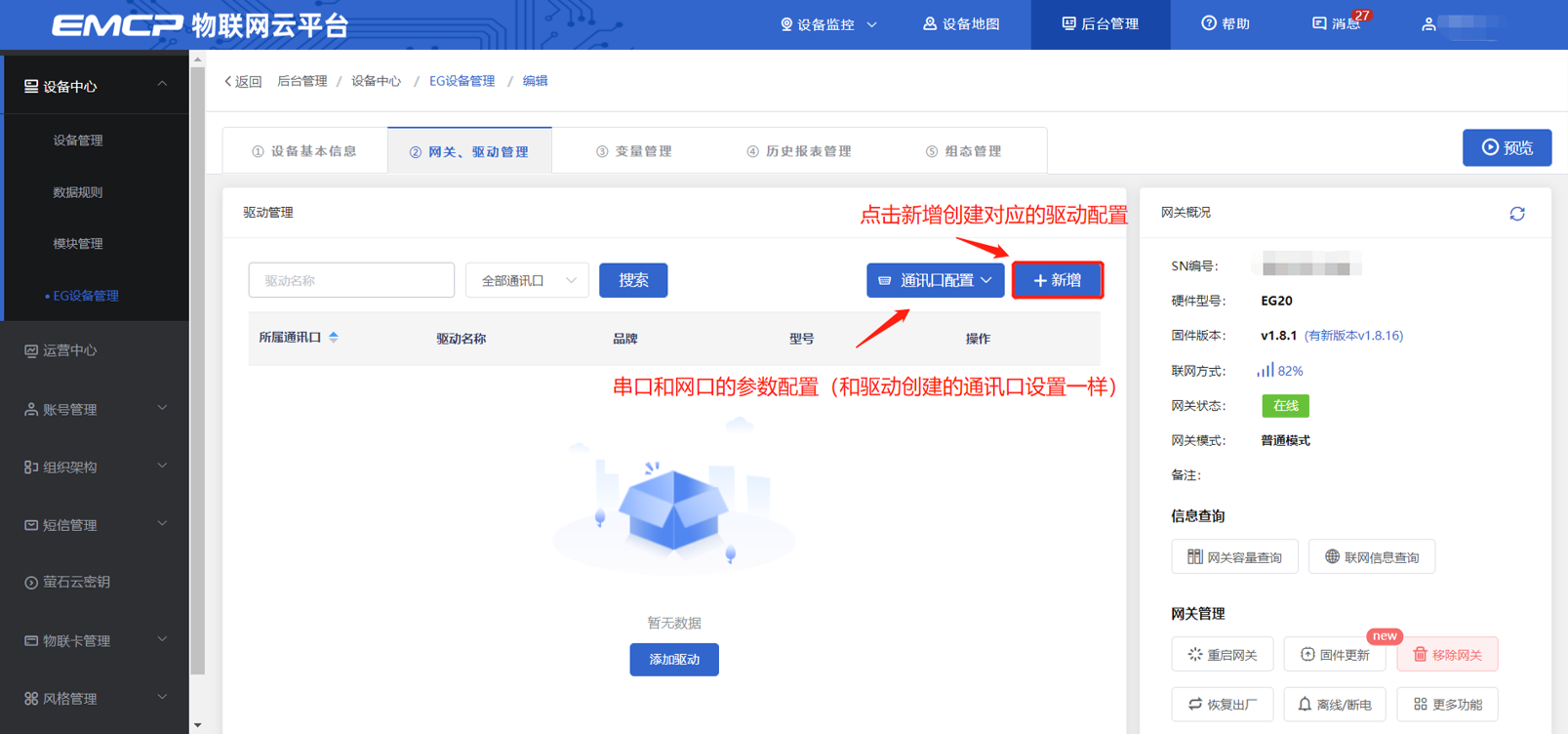

第二步：网关、仪表管理

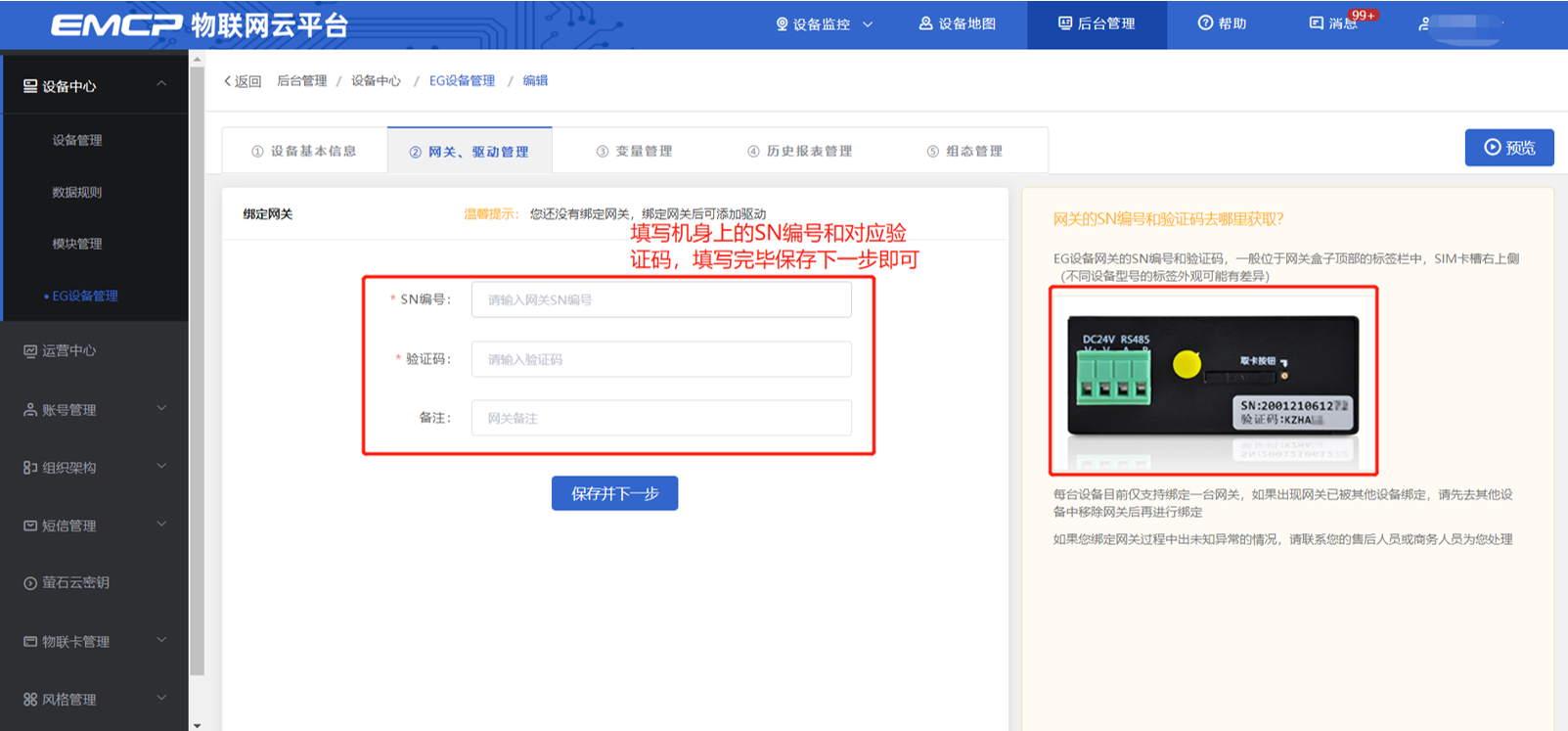

①添加网关。（通过网关机身上的SN码（12位数字）、验证码（6位字母）添加网关）
②
修改串口/网口参数。（此参数要和所连接的设备参数对应）
③

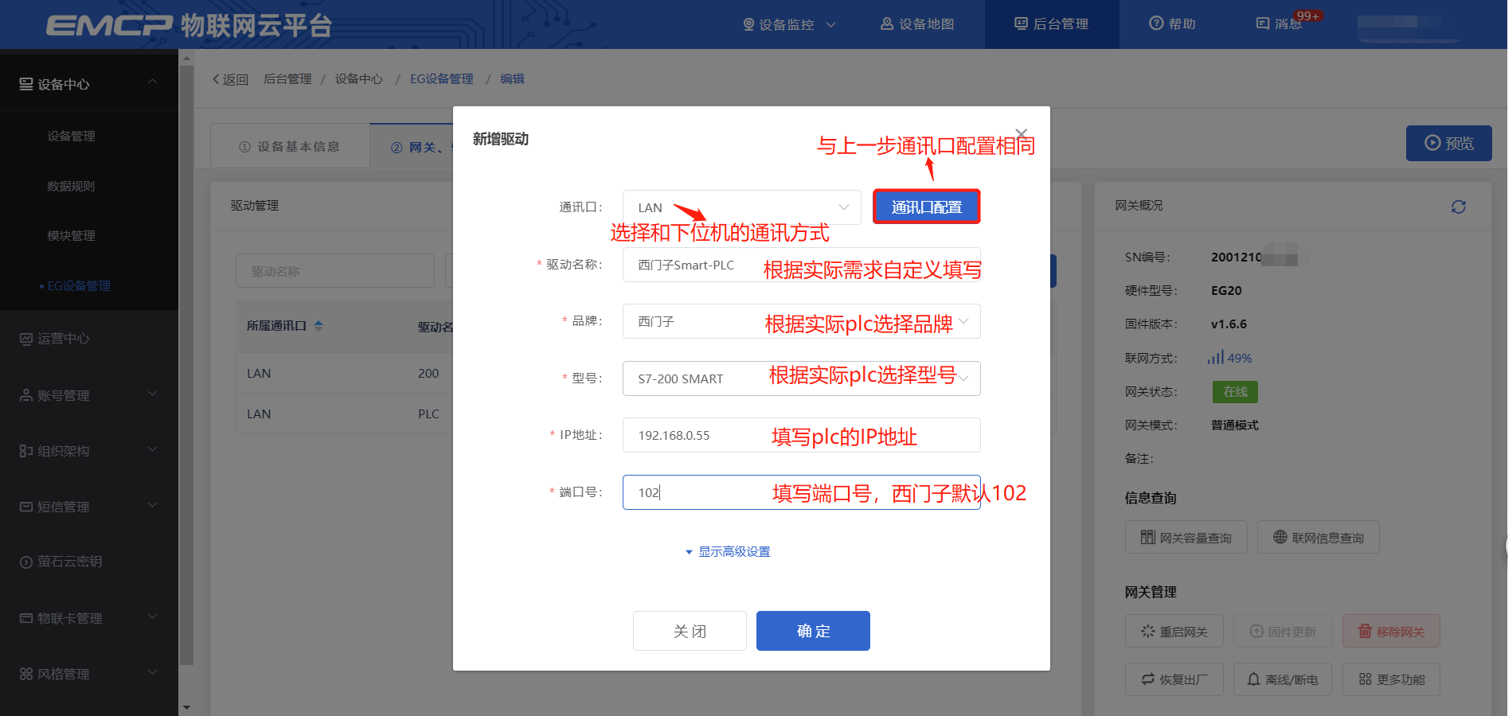

添加驱动，配置驱动信息。（驱动信息要和所连接的设备对应，以200smart为例）
第三步：添加变量

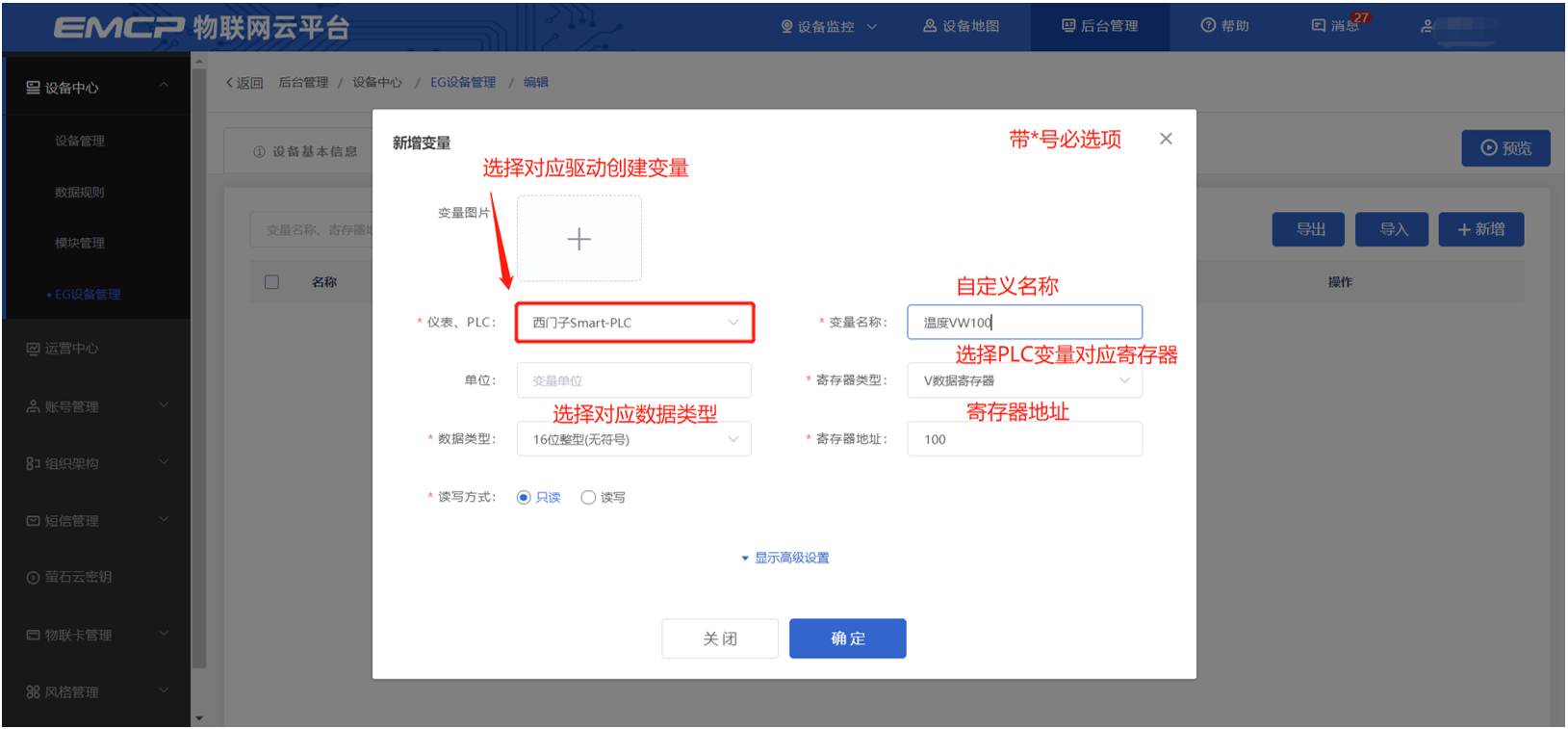

通过第二步所创建的驱动增加变量，主要设置“变量名称”、“寄存器地址”、“寄存器类型”、“数据类型”、“读写方式”。其他可保持默认或根据需要设置。“状态列表”、“数值运算”、“备注”非常用可不用管。

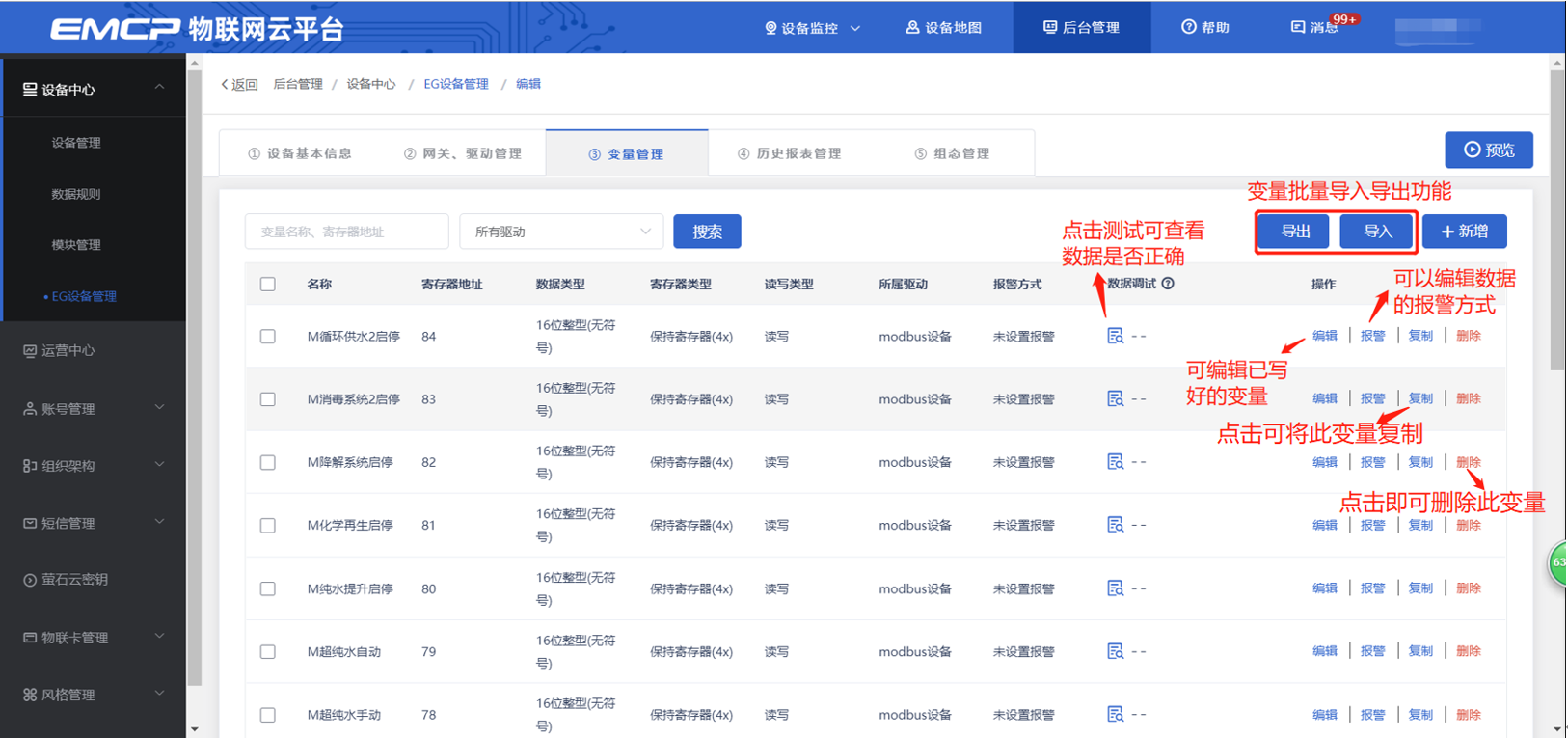

创建好变量后，我们可以使用【调试】按钮，测试所创建的变量传过来的数值是否正确，如果不正确修改驱动或者变量设置。

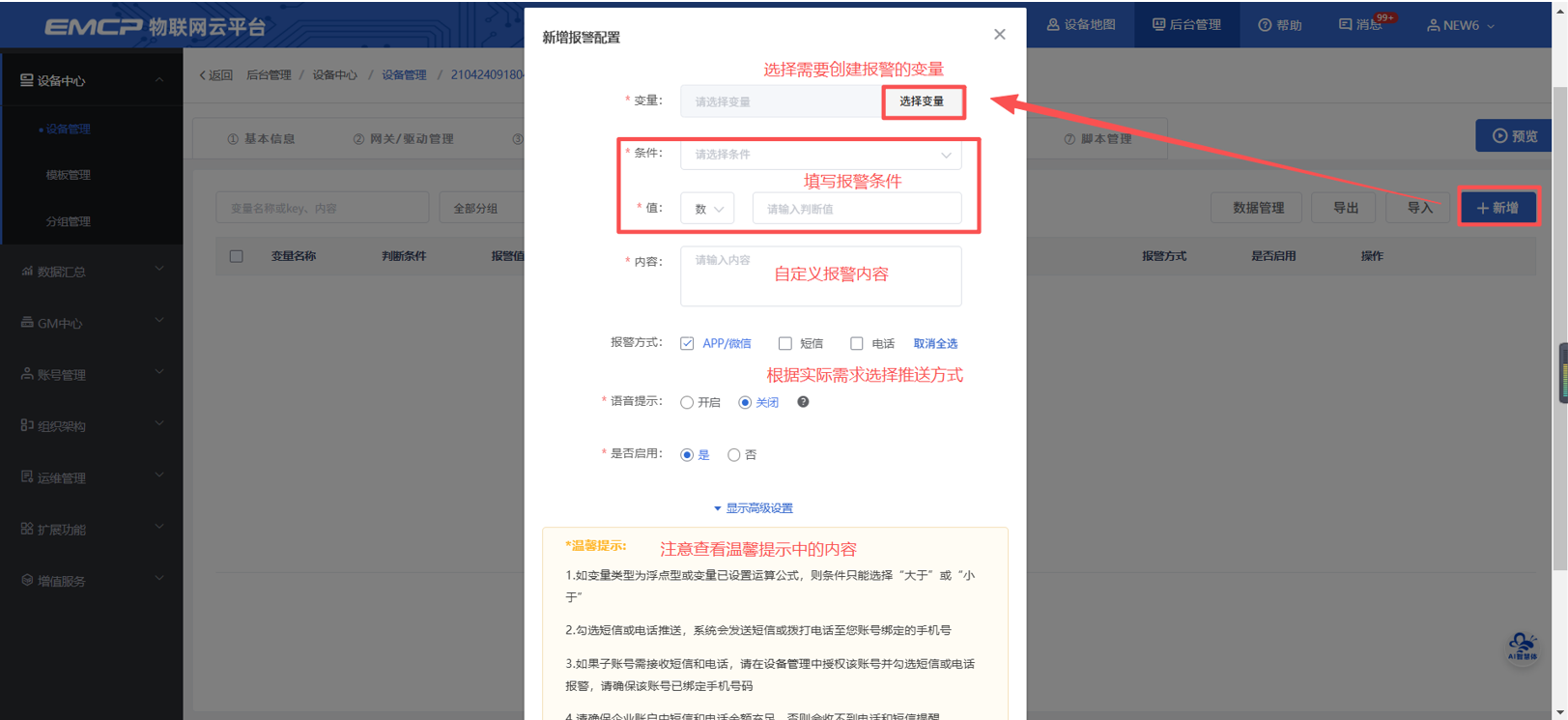

可以根据需要给变量设置报警。当产生报警时，会在电脑网页端进行报警展示，在手机APP和微信进行报警推送。
设置步骤：点击【④报警管理】→【新增】→填写报警信息与条件→【确定】。如下图所示：

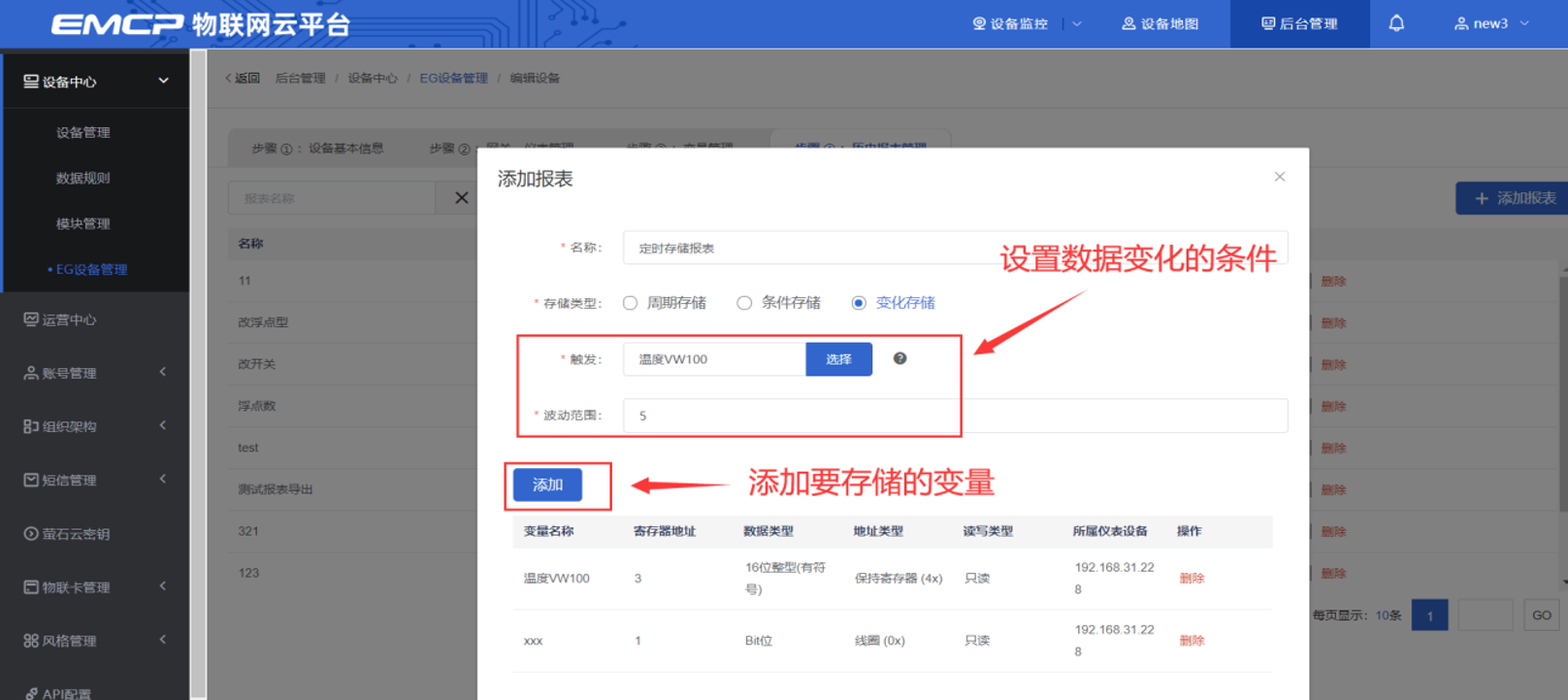

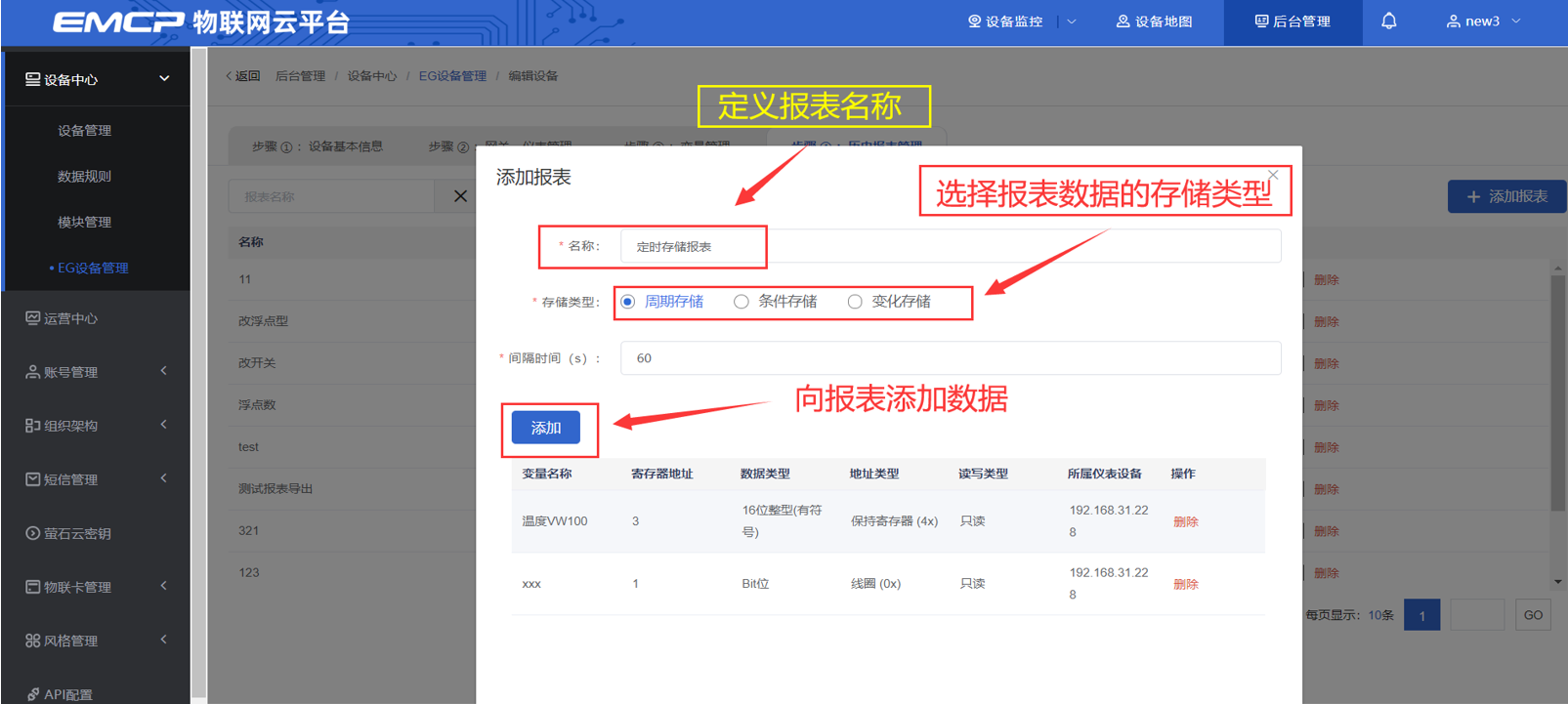

第四步：添加历史报表
这里我们可以根据需要创建多种类型的数据报表，EG20作为边缘计算网关，会将报表在本地存储一份，定期同步到平台，即使出现网络中断也可以保证历史数据的连续性、准确性（断点续传）。
周期存储：按照固定时间间隔，定时对数据存储记录。

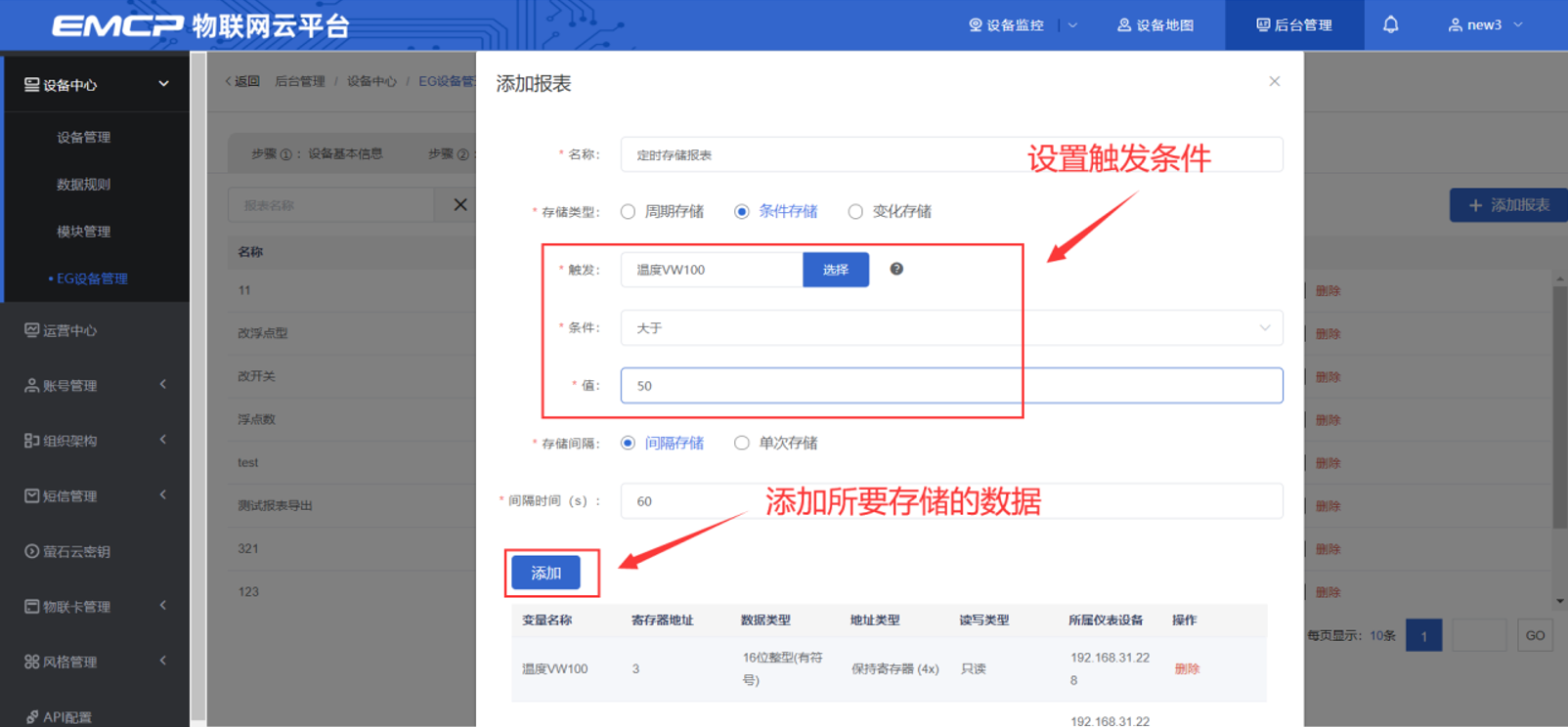

条件存储：当某一变量到达一定条件，对部分数据进行“间隔存储”或“单次存储”。
变化存储：当某一变量变化超出一定范围后（高低限），对部分数据进行单词记录（如：某一数据报警后对关联数据进行记录）。

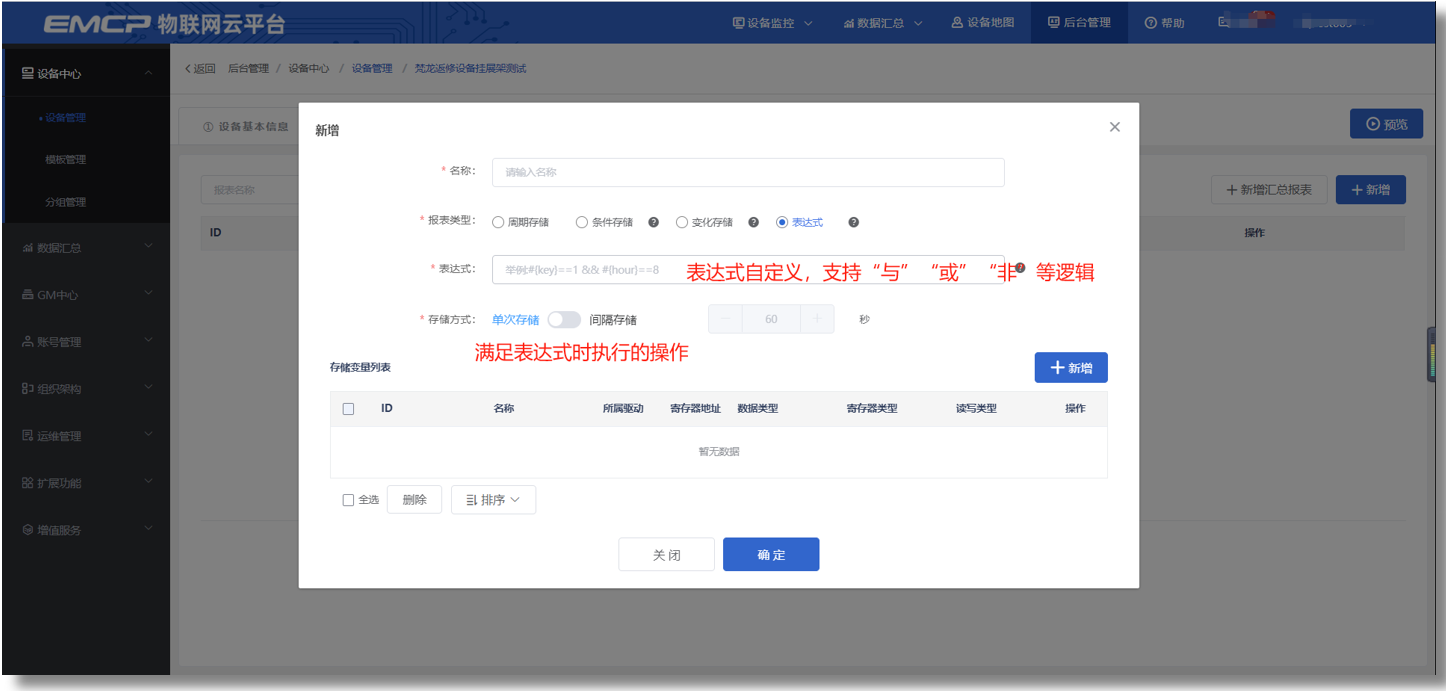

表达式存储：当满足设定的表达式时，对部分数据进行单次记录，表达式可自定义，支持“与”“或”“非”等逻辑编辑。
第五步：编辑组态画面

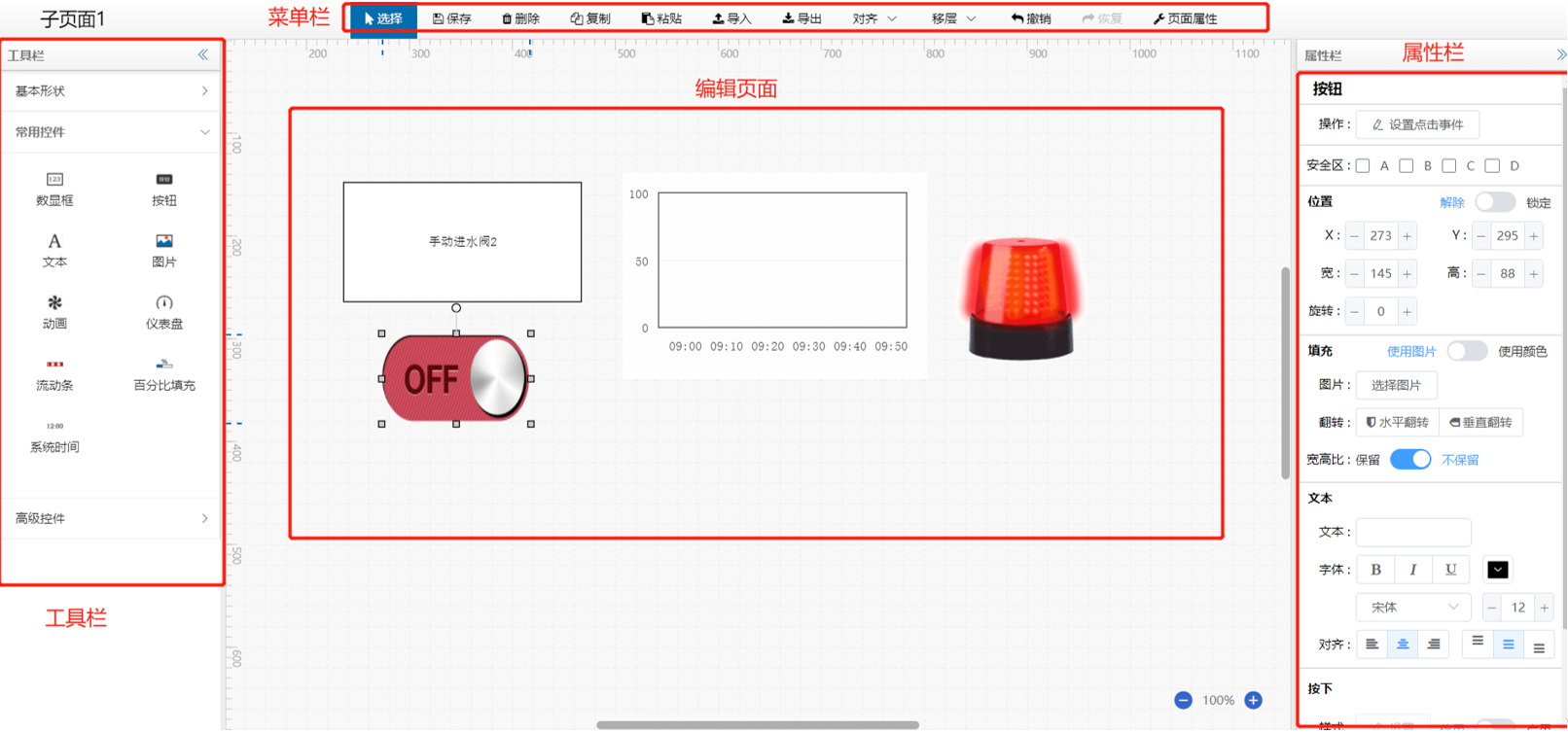

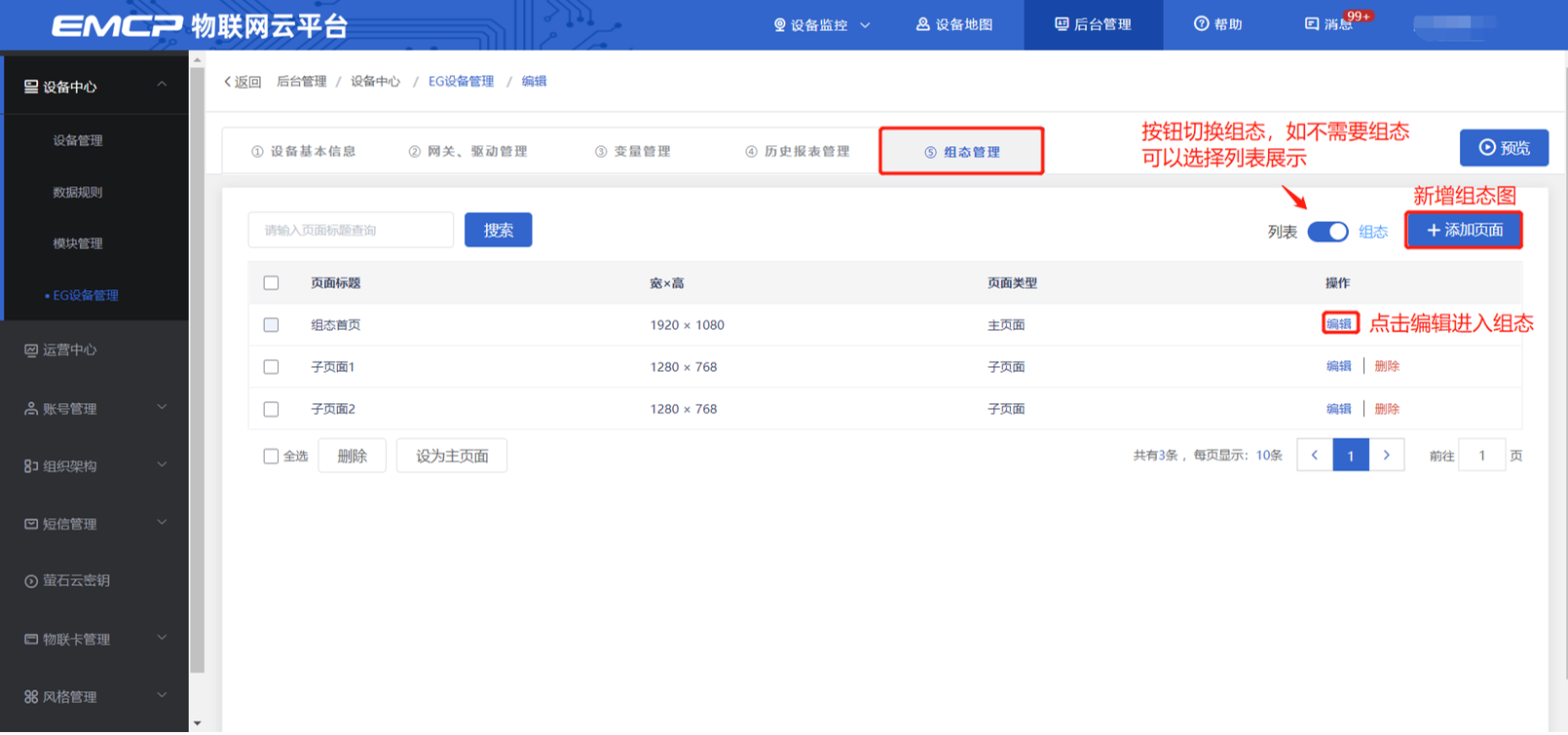

返回设备列表点击【组态编辑】，打开组态编辑窗口，这里的使用类似于组态软件的编辑，我们通过组态控件将所要展示的画面和数据绘制出来。具体使用参见《EMCP平台组态编辑说明》文档。
结束/查看设备

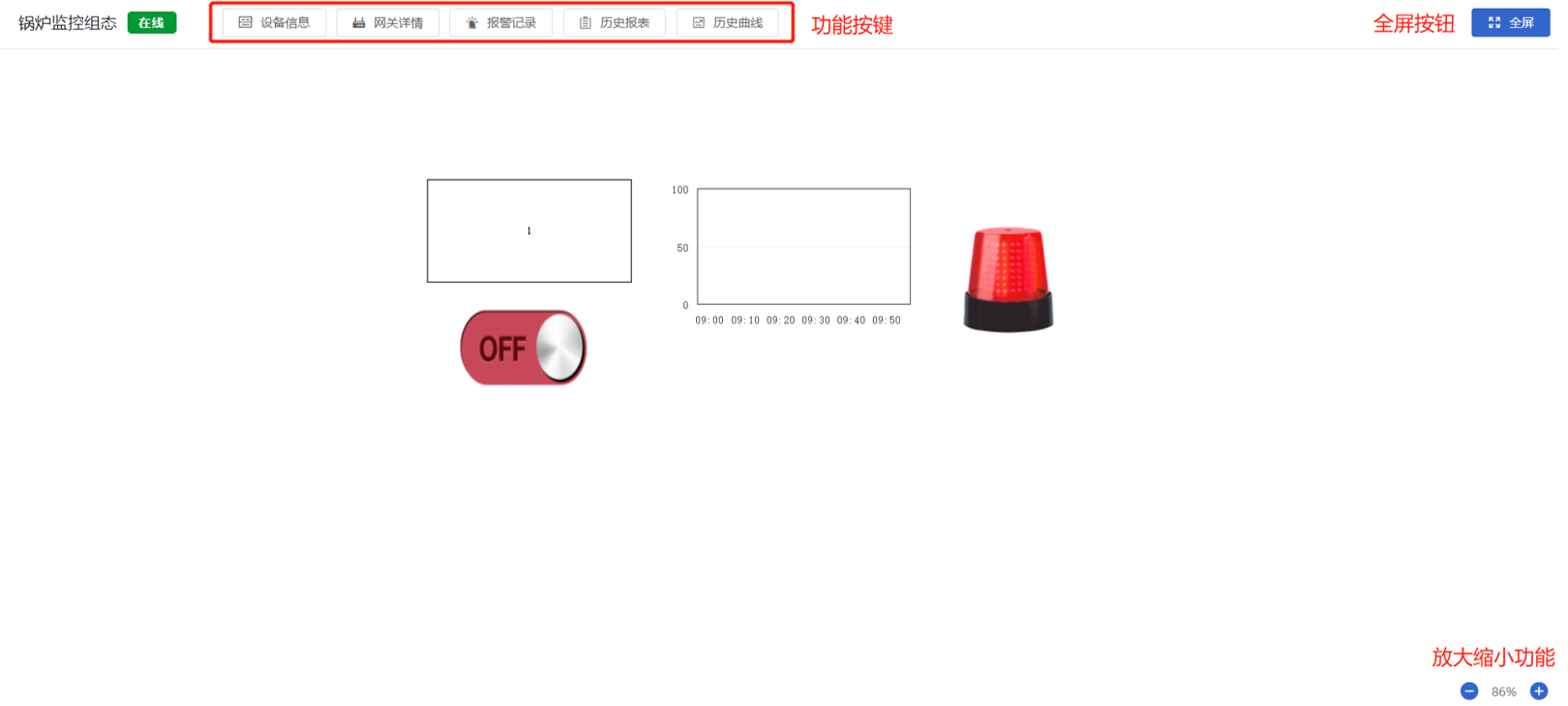

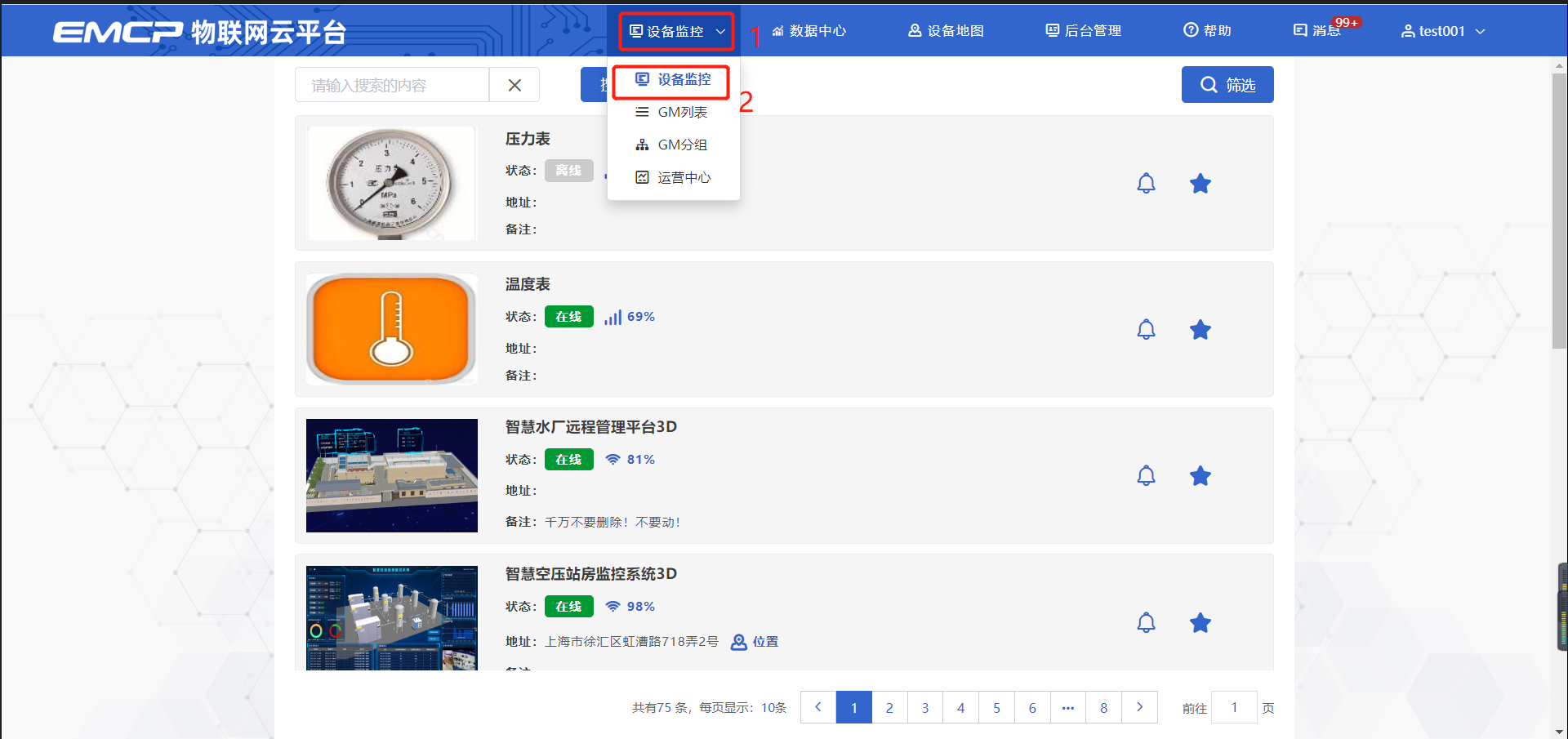

点击【设备监控】➔【设备监控】，点击设备即可打开数据监控。
九、远程上下载功能说明

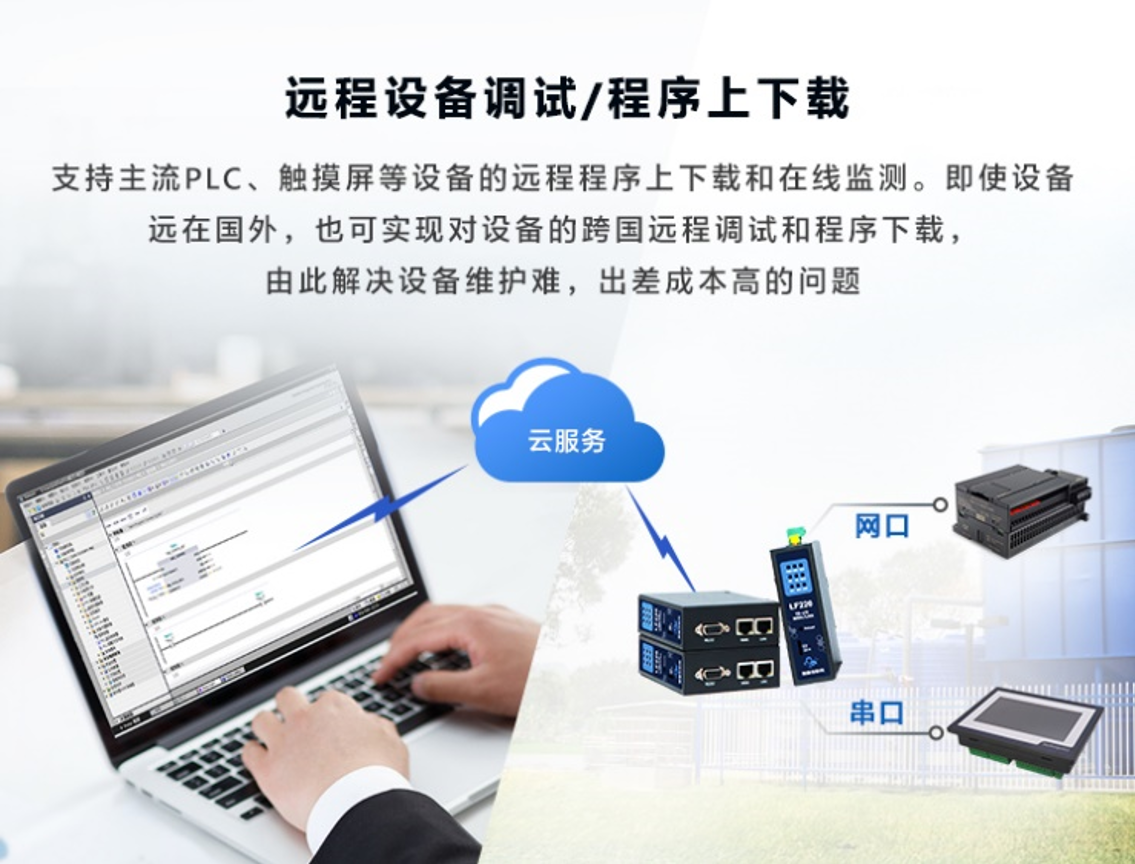

EG20网关有远程上下载程序的功能。使用此功能，可以通过网关远程给现场的下位机（PLC/触摸屏）下载、监控程序，方便快捷，降低出差成本。
可访问蓝蜂官网（www.lanfengkeji.com），下载安装“蓝蜂虚拟网络工具”。如以前有下载安装过，建议升级后再使用。以下操作需要软件版本为3.0.X以上。压缩包中含有包含有软件、具体的使用说明书。
为保证能够正常安装与使用，请关闭各种安全软件与杀毒软件（360安全卫士、火绒等）。
右键安装包，选择“使用管理员权限运行”，在弹出的安装地址默认安装，不要修改默认安装地址。
十、如何本地配置的WAN口IP地址（固定IP地址）？
EG20网关升级到2.1.X版本以后，支持本地调整模式。
本地的配置步骤：
1、电脑网口IP配置到192.168.88.xxx网段（不要配置成192.168.88.99）；
2、电脑用网线连到网关LAN口；
3、按网关Reload按键1-2秒，不要超过5秒，当LAN指示灯开始快闪时，进入本地配置状态；
4、打开浏览器，输入192.168.88.99，即可进入网关的配置界面。
WAN设置界面说明
此界面用于为配置WAN口固定IP地址。选择手动获取即可。
固定IP地址只能在标准模式下使用，其他模式下网关不能修改。
固定IP上网后，网关是通过WAN口网线上网，登录平台的，需要修改WAN口IP地址。
注意：
1、 DNS配置建议和路由器配置相同。如果不知道当前连接的网络DNS是多少，可以用电脑连接同一根网线或同一个路由器联网，在网络连接状态→详细信息中可以查看。
2、如果发现主路由器中没有填写DNS，但电脑能上网，是由于电脑缓存了部分网址和IP映射关系。一般情况下，不填写DNS只能用IP地址来上网。
若网关服务器配置为IP地址，不填写DNS也可以。
3、如果确实不知道DNS是多少，可以后方链接进行查看，根据需求自行选择。点击此处跳转
重启网关后如果仍要进行本地配置，需要重新按按钮1秒，刷新网页即可。
Tips：Reload按钮持续按1s-5s，进入本地配置模式（此时LAN指示灯快闪），再按2s-5s，退出本地配置模式；10S以上，恢复出厂设置。
十一、EG20如何修改为交换机模式和路由器模式？
EG20网关升级到2.1.X版本以后，支持本地调整模式，网关正常供电，不需要在线即可可选择正常模式、交换机模式、路由器模式。
EG20网关升级到3.1.X版本以后，直接在平台选择切换正常模式、交换机模式、路由器模式。
标准模式（默认）：EG20网关的WAN口用于网关联网登陆平台，LAN口用于和下位机设备（PLC，触摸屏等）进行通讯。WAN口默认是自动获取IP的方式，也可以根据现场的实际上网需求将WAN口调整为固定IP的方式。
交换机模式：将WAN口切换成LAN口模式口， 2个网口都可以和下位机进行通讯，同时2个接口连接的下位机也可以相互进行通讯。此时网关只能通过4G联网登录平台。
路由器模式：将WAN口切换成可以让下位机上网的接口，下位机设备可以通过此口访问互联网，用于摄像头联网、电脑联网等。此时网关和WAN口设备共用4G网络。
在此状态下，建议将摄像头、电脑等需要上网的设备IP地址设置为192.168.10.x网段（如使用的是物联卡，不建议电脑上网会被封停）
本地操作步骤和上一个问题一致，需要使用电脑网线连接网关进行配置。
在“网关信息”界面，即可选择网关模式，如下图。
本地的配置步骤：
打开浏览器，输入192.168.88.99，即可进入网关的配置界面。
1、电脑网口IP配置到192.168.88.xxx网段（不要配置成192.168.88.99）；
2、电脑用网线连到网关LAN口；
3、按网关Reload按键1-2秒，不要超过5秒，当LAN指示灯开始快闪时，进入本地配置状态；
4、打开浏览器，输入192.168.88.99，即可进入网关的配置界面。
在“网关信息”界面，即可选择网关模式，如下图
重启网关后如果仍要进行本地配置，需要重新按按钮1秒，刷新网页即可。
Tips：Reload按钮持续按1s-5s，进入本地配置模式（此时LAN指示灯快闪），再按2s-5s，退出本地配置模式；10S以上，恢复出厂设置。
重启网关后如果仍要进行本地配置，需要重新按按钮1秒，刷新网页即可。Tips：Reload按钮持续按1s-5s，进入本地配置模式（此时LAN指示灯快闪），再按2s-5s，退出本地配置模式；10S以上，恢复出厂设置。
在线修改网关模式步骤：
可进行切换网关模式的入口：后台管理 - 设备中心 - 设备管理 - 编辑页面-②：网关、驱动管理
在网关模式处，可显示出当前网关所处的模式，点击切换模式按钮，弹出网关模式切换弹窗，可进行切换网关模式，如图
注意：
1.交换机模式，请勿将LAN口和WAN口同时接入到同一个网络中，否则会造成网络故障
2.路由器模式，请勿将WAN口接入到可联网的网络中，否则可能会造成网络故障
