API 转Modbus TCP从站功能


api2modbus2.zip
110.5 MB
API转Modbus功能,是为了将蓝蜂EMCP物联网平台采集的设备数据转换为Modbus协议。
该工具做为Modbus TCP从站供第三方工具调用平台数据,支持实时数据读取和参数写入。
从站信息:端口号502,从站号在设备信息中配置,IP地址为本地电脑IP。
此功能基于平台API功能,如想使用此功能,需要开启API。如何开启API功能见http://help.lfemcp.com/b76e/a530
此软件运行在本地电脑,是将电脑设置为一个modbus TCP从站。

一、适用场景

1.      可以将在多个不同地区设备的数据统一汇总到组态王所在的工控机上,实现组态王采集远程设备的数据并展示。
2.      可以将在多个不同地区设备的数据统一汇总到一个工控机上或者嵌入式盒子上,便于PLC远程控制。

二、软件说明

API转ModbusTCP工具是一个免安装软件,下载后解压到任意目录即可使用。

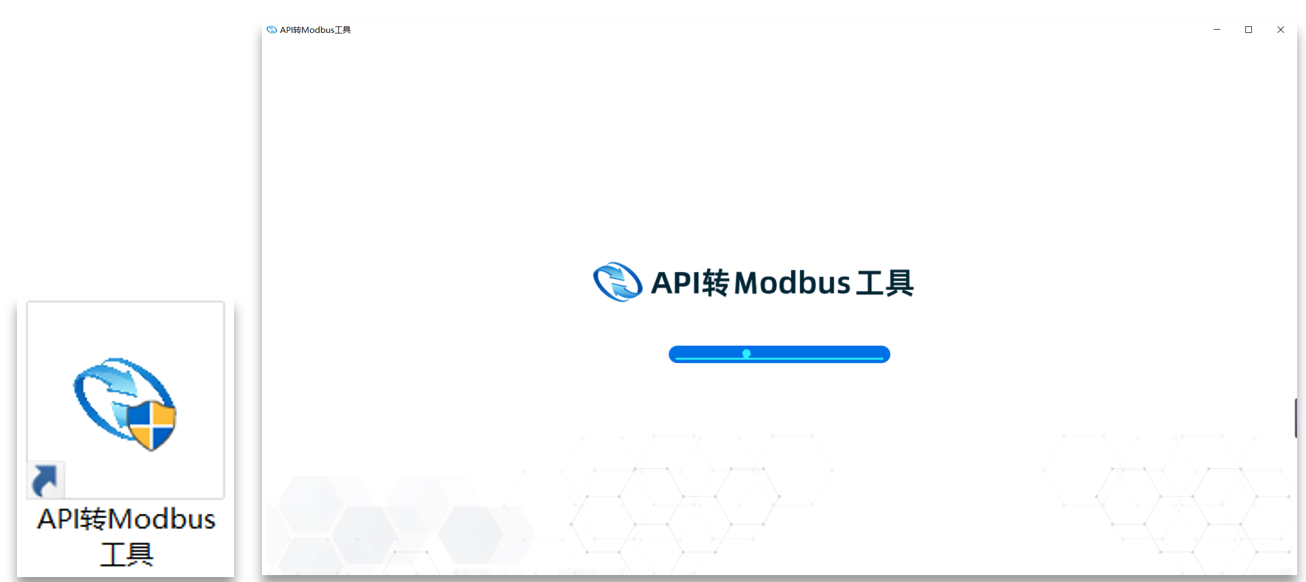

下载的软件是一个zip压缩包,解压后点击api2modbus.exe文件即可启动,会出现一个黑色窗口,并自动打开浏览器。
 配置完成后,可以关闭浏览器,但不要关闭黑色窗口。如果需要重新修改配置,在浏览器中直接访问http://127.0.0.1:8080/web/login即可进入配置页面。

三、使用步骤

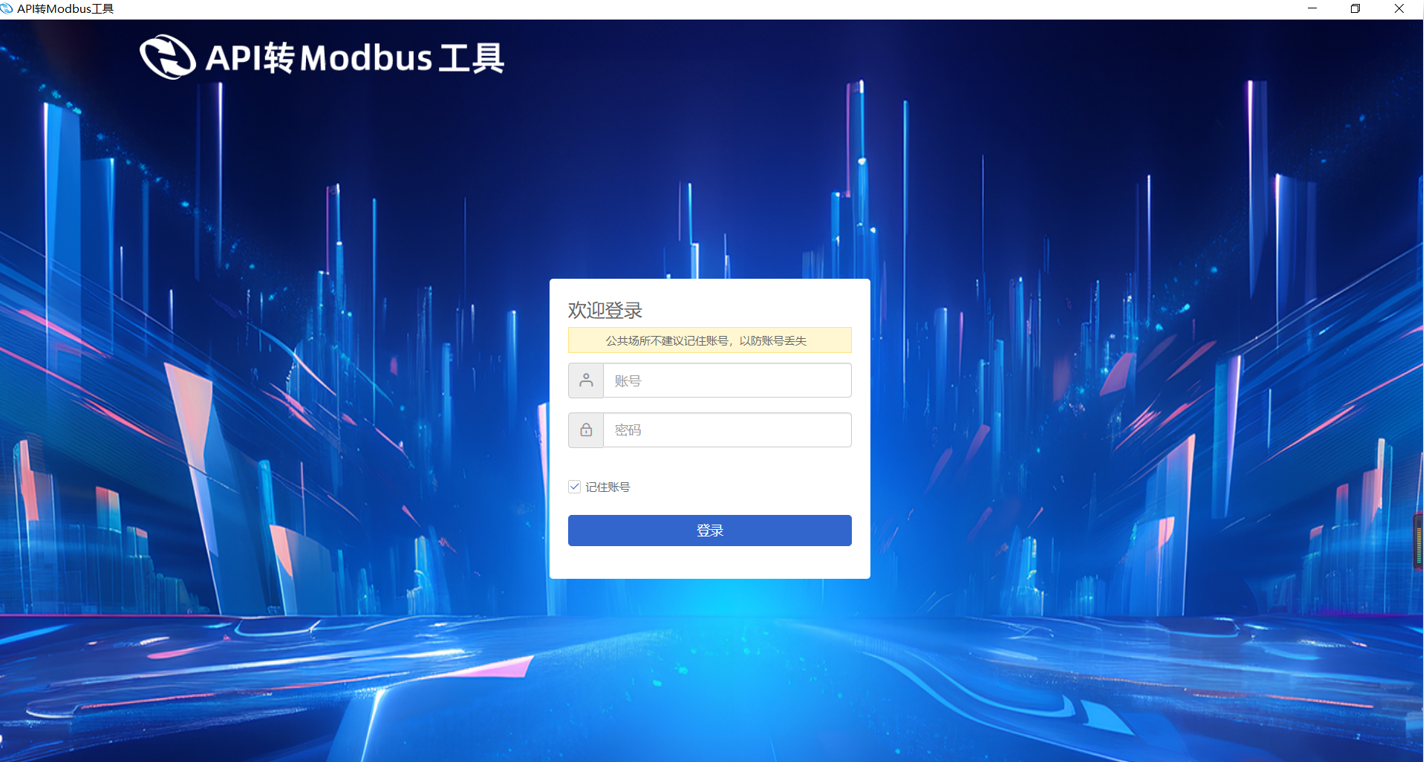

3.1 用户登录

启动程序以后,会自动打开一个浏览器网页,或者通过浏览器器访问http://127.0.0.1:8080/web/login会进入到登录页面。
输入用户名,密码,点击登录按钮即可进入配置页面。
默认用户名:admin    密码:admin

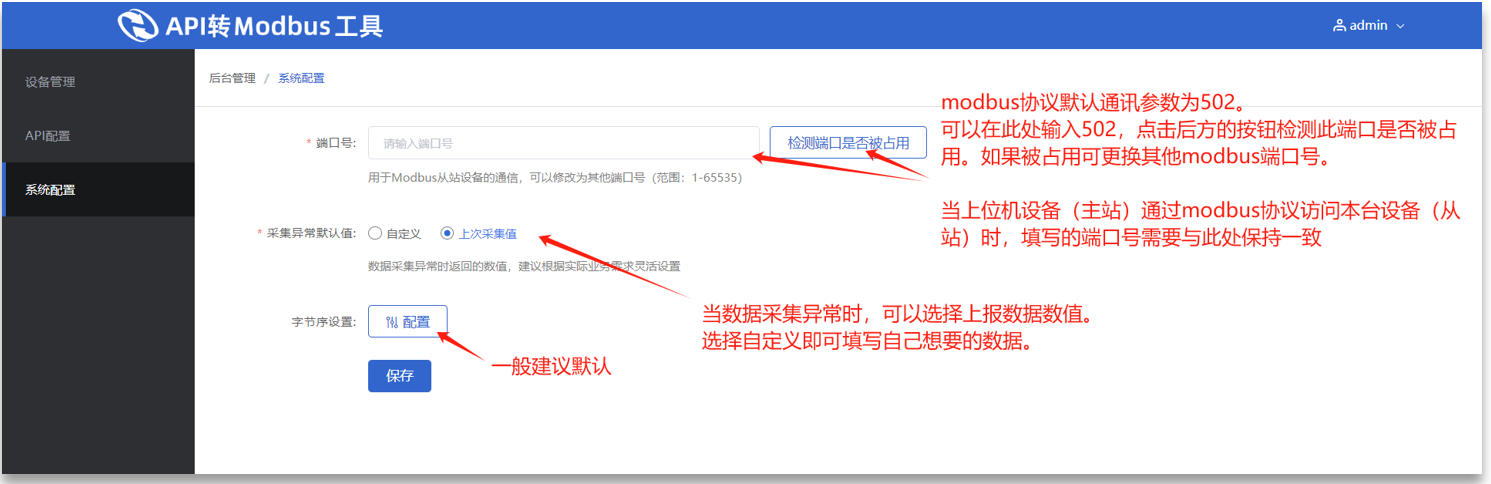

3.2 系统配置

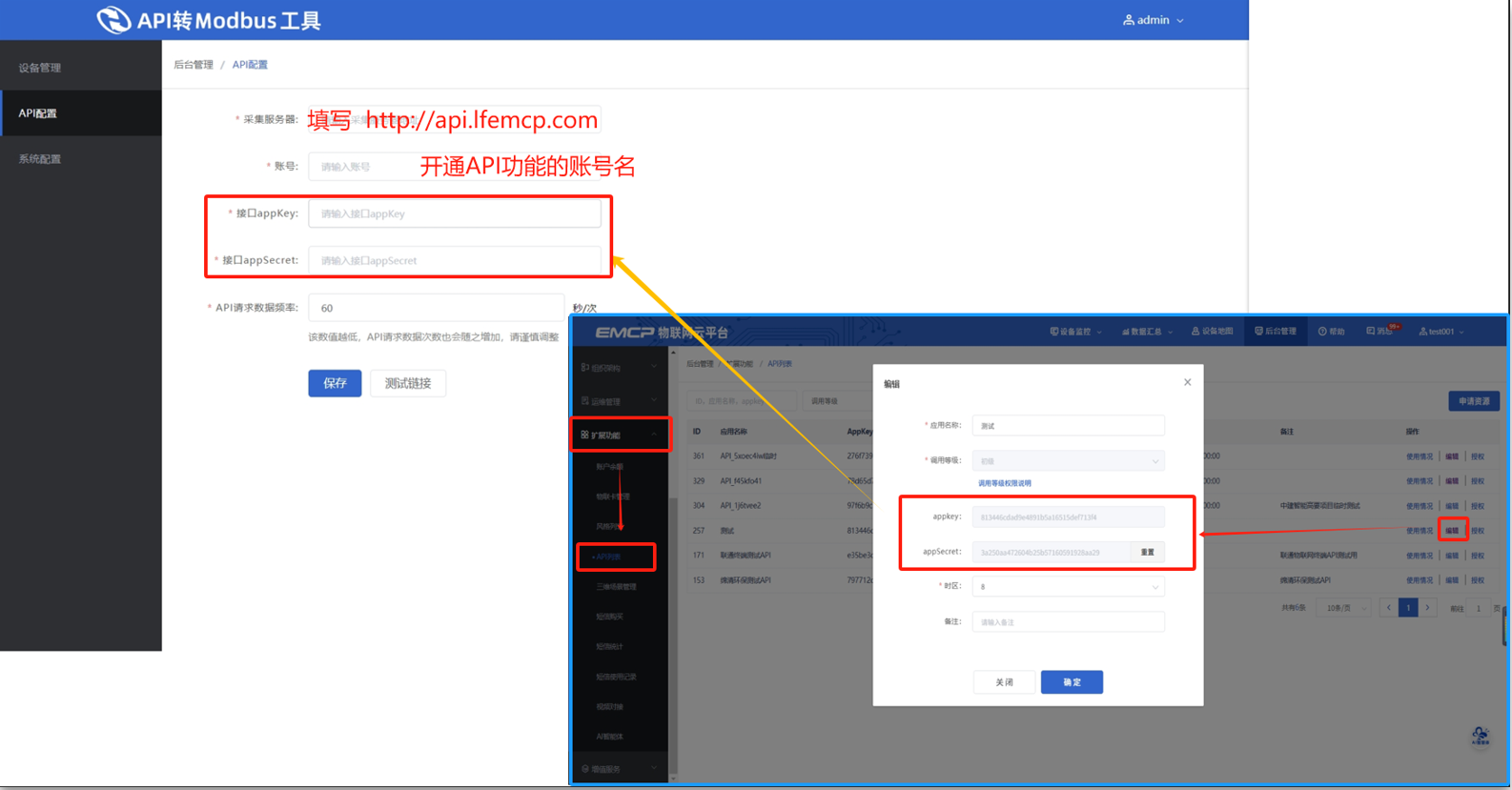

如下图,其中,账号、接口appKey、接口appSercet 为EMCP平台创建的,同时平台需要开启API功能。

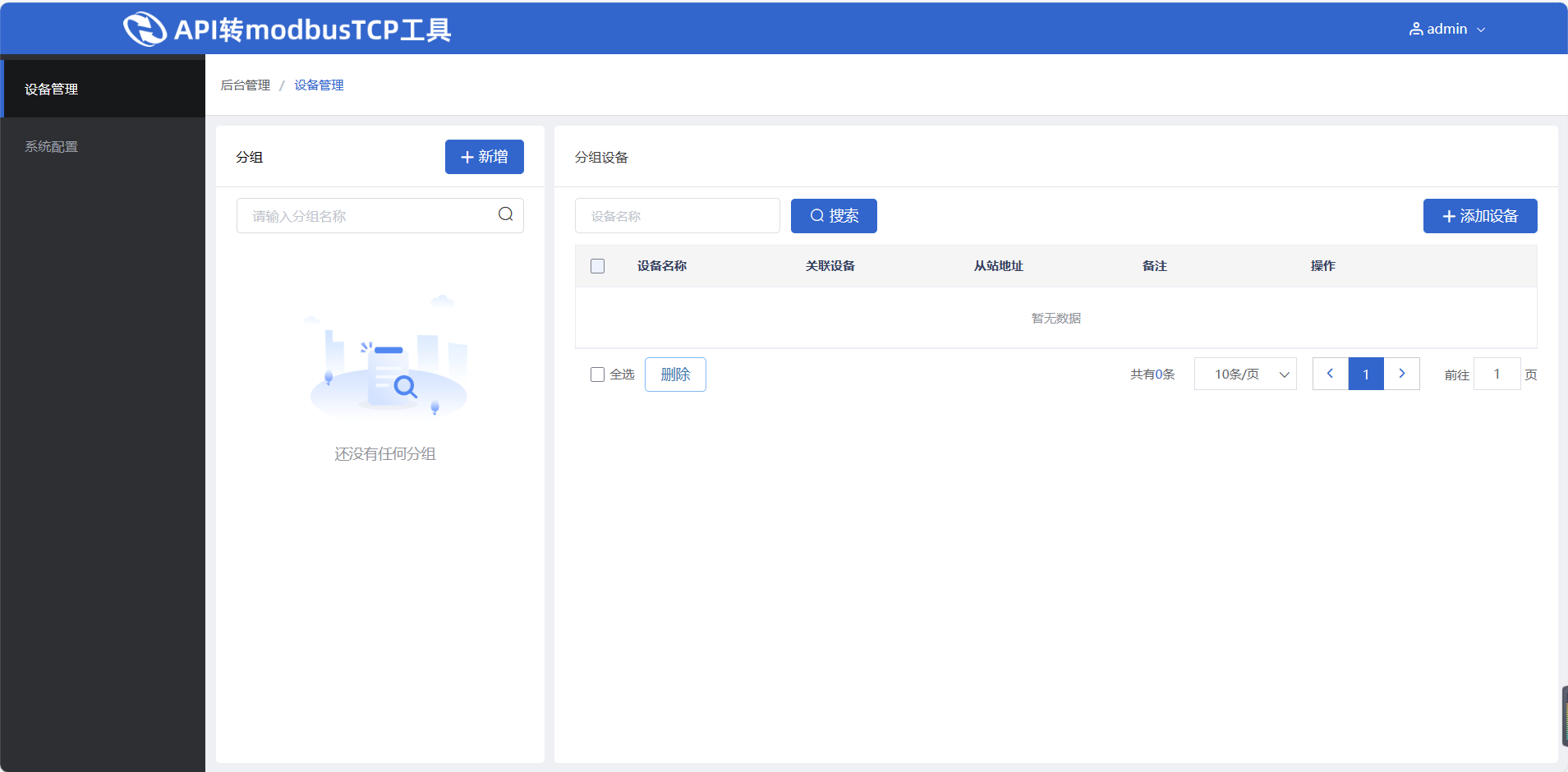

3.3 设备管理

设备管理功能有3个子功能:分组管理、设备管理、变量管理。其中分组管理是对设备进行分组,在创建设备之前,请至少创建一个分组。

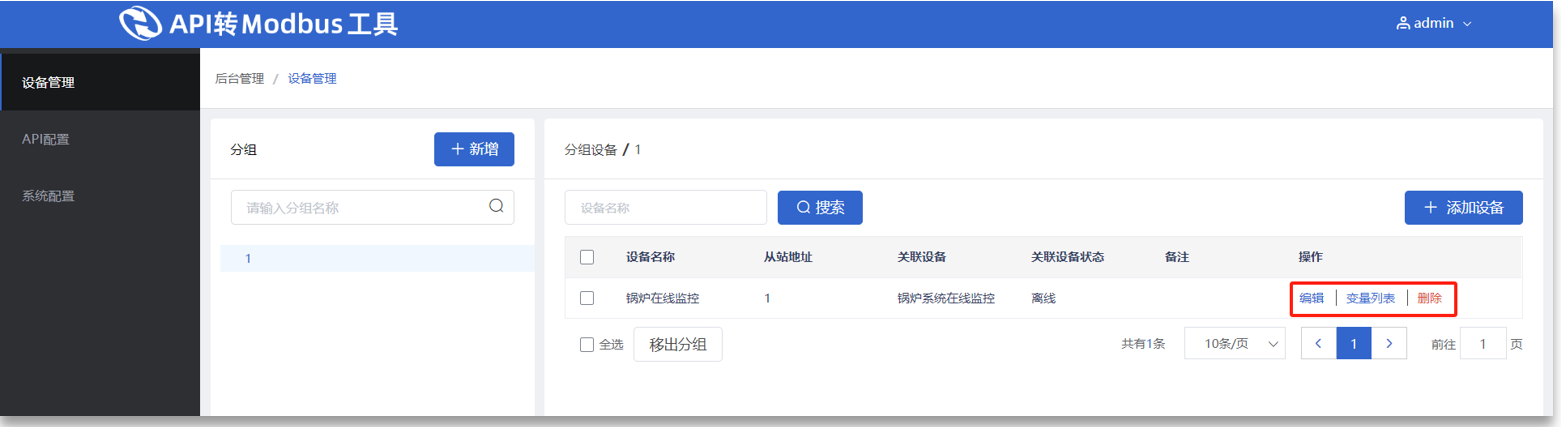

创建完设备以后,才可以在设备下设置变量。

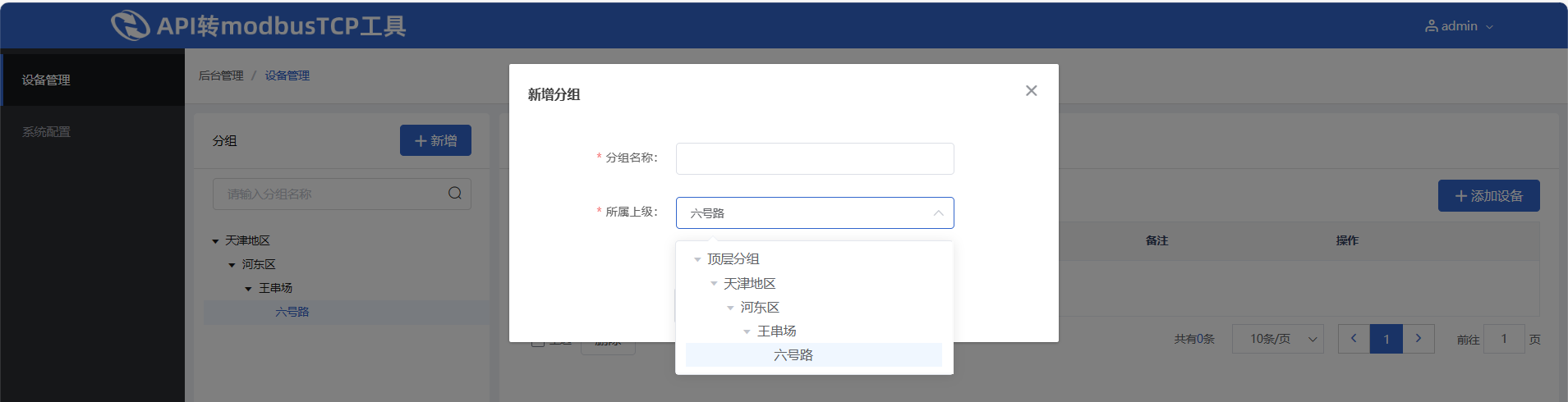

3.4 创建分组

将设备分组,更便于管理。
分组名称按照自己的需求填写。

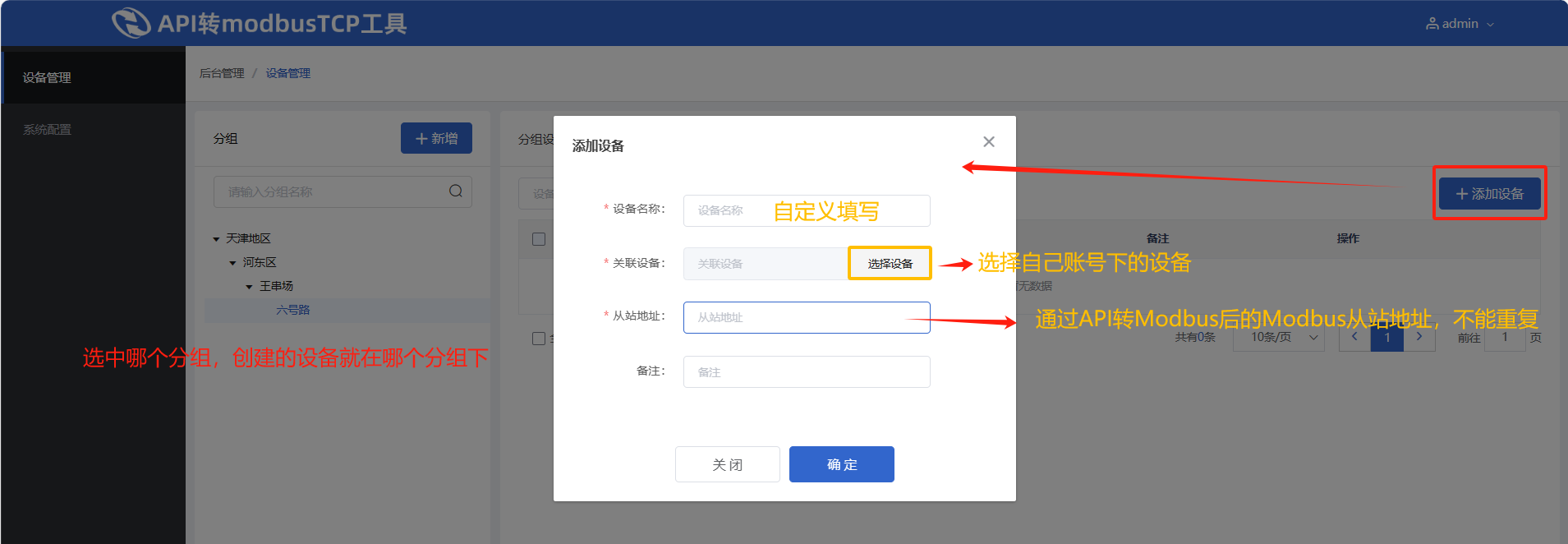

3.5 添加设备

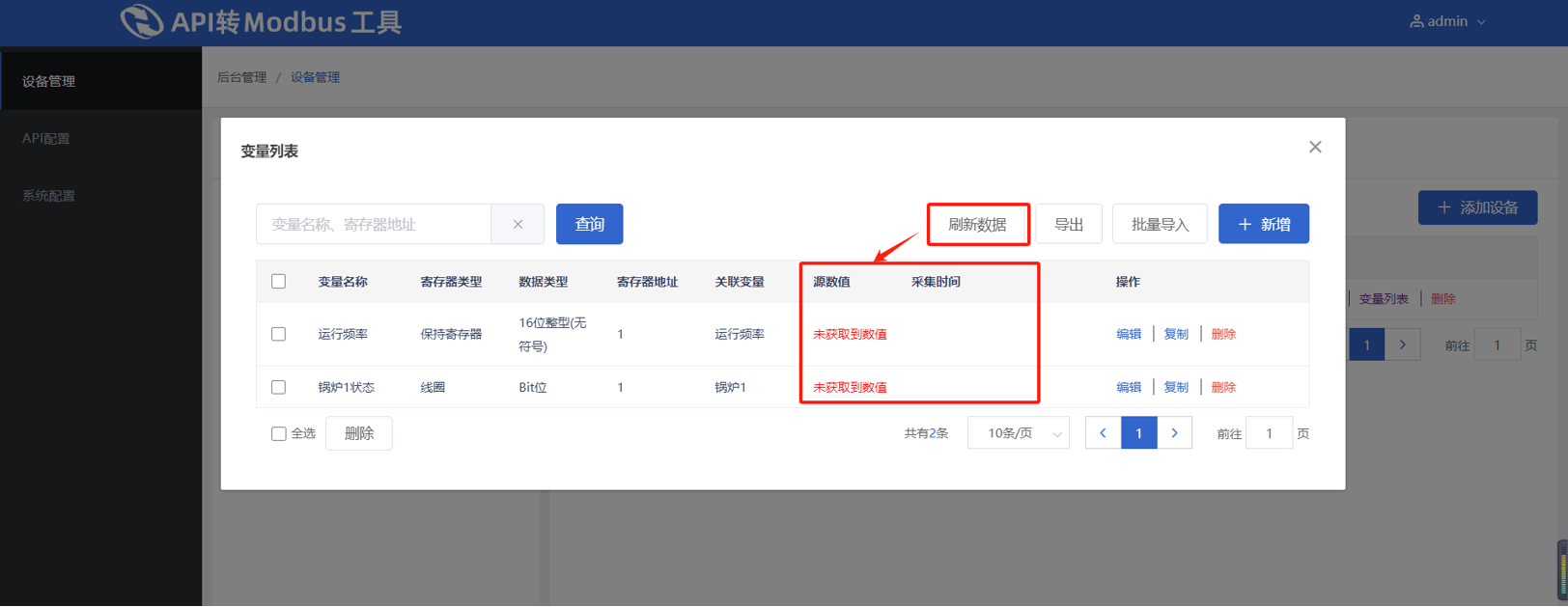

3.6 创建变量

创建完成后就可以在变量列表中看到变量列表。
此时,打开此配置软件的电脑就作为Modbus TCP 从站,可以被其他主站软件读取。

四、说明

          Modbus TCP 从站地址在添加设备步骤中设置。
          Modbus TCP 从站端口号默认为502
          Modbus TCP 从站IP地址为该电脑的IP。
另外,如果modbus主站(组态王软件、力控组态软件等)和API转Modbus TCP 软件在同一电脑,主站软件中,可以将ip设置本机IP或者设置为127.0.0.1
