常见问题及解决方案


1、CLC-16R 编程软件下载链接

三菱GXWORKS2:链接:https://pan.baidu.com/s/1o-Ef16A2JgzvDH55ZQIMEA
                             提取码:EMCP

2、CLC-16R的0-20mA输入不准的如何解决?

0-20mA兼容4-20mA。
0-20mA采集的是下位机设备的电流值,并不是实际值。举例:0-20mA可以对应0-100,也是可以对应0-200的,但是不论对应多少,电流始终是0-20mA。

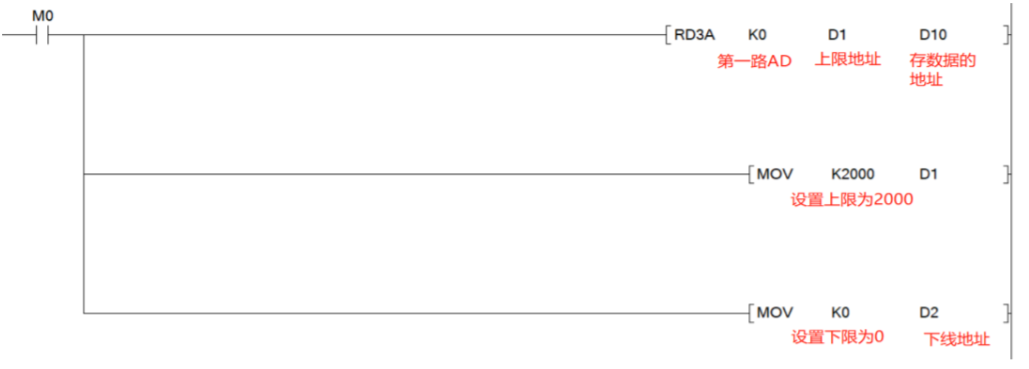

CLC-16R出厂测试程序中,0-20mA设定的上下限是0-2000,测试过程中输入10mA,CLC中显示的是989左右(实际上2150测试出来的电流比较准确)。
另外,由于采集的是电流值,对应实际值是有换算系数或者公式的,但是模拟量数据不是绝对线性的关系,换算前或换算后都会存在误差。
如果想要CLC中展示实际值,有如下方法:
方案一、手动调整程序上下限。
           优点:方法比较直接,适用于数据变化范围不大的仪表。
           缺点:只是对应某一个值可能比较准确,其他位置偏差可能会比较大。
方案二、根据实际值做公式处理,对4-20mA等模拟量测量值进行工程转换 (0-20mA适用)在平台上做公式。
举列说明:4-20mA模拟量测量模块,对应平台测量公式计算如下。
测量显示值=(20mA对应测量值-4mA对应测量值)*(X-4mA对应数字量)/(20mA对应数字量-4mA对应数字量)+4mA对应值测量值
如: 温度 4-20MA 测量0-100℃ ,即 0℃对应数字量4000 ,100℃对应数字量20000。
那么:温度显示值=(100-0)*(X-4000)/(20000-4000)+0=100*(X-4000)/16000
最终公式:(X-4000)/160
将“(X-4000)/160”输入到公式输入框中,如下图,这样平台实时数据展示时显示的值即为转化后的温度值。
当从站采集到的数据为12000(代表12mA)时,显示数据 50℃。
优点:所有的数据都是一一对应的线性关系。
缺点:需要通过数学公式计算得出相应的公式。
同时可以根据实际采集的数据点(至少2个点)利用二元一次方程组来计算,公式为Y=AX+B。
调整方案三、可以将方案二中算出来的的公式在CLC中进行加减乘除等运算编程,运算结果即实际值。
优点:CLC中得到的数据可以再次进行使用或公式计算得出其他数据(平台算出来的数据只能用于展示和平台数据计算,不会存到CLC中)。
缺点:需要一定的编程基础。

3、CLC-16R做modbus上位机定时采集数据异常,但是电脑做主从站测试都正常,如何解决?

此问题常见于仪器仪表,大部分问题均为CLC-16R的485和仪表的485均不隔离导致的。
解决方法:
①如果仪表是24V供电,建议仪表和CLC用同一个供电,如果仪表有地线,建议接到CLC485的GND或CLC的24V旁边的GND。
②如果仪表是220V供电,可以进行如下测试:在485上接一个USB转485接到电脑上,如果能解决,就需要想办法处理2个485口电位差的问题。
③建议在CLC-16R和仪表的RS485之间安装一个可以单独供电的485HUB转换器。

4、CLC-16R的RS485为什么连不上触摸屏?

RS485和RS232一样,支持三菱编程口协议,默认状态下可以下载PLC程序,也可以直接连接触摸屏(例如MCGS屏需要做三菱转发)。
如果RS485做了modbus协议,需要在触摸屏做modbus上位机程序。若此时使用三菱转发,是读不到数据的,将CLC-16R的modbus程序删掉即可。

5、CLC-16R的4路模拟量输入为0-20MA,可以修改吗?

CLC-16R出厂默认是0-20MA,是可以修改的。
可修改为0-5V、0-10V、0-15V
如果需要修改,要提前跟商务人员进行沟通,定制修改。

6、为什么X0/X1/X3/X4不能用,但X2/X5/X6/X7使用正常?

X0/X1/X3/X4只NPN接线,即公共端接正极。而X2/X5/X6/X7可以支持NPN和PNP接线。
公共端必须要有电,必须要构成回路,否则不能使用。
