前言：力控ForceControl软件广泛应于工业控制领域，是一款性能高，运行稳定的工业组态软件。此次我们要把力控ForceControl软件通过Modbus协议连接到EMCP设备管理云平台，实现电脑Web页面、手机APP和微信对力控ForceControl软件内部采集到的现场PLC数据进行远程监控和远程修改。
一. 准备工作
1.1 物料准备
1、安装好力控ForceControl软件的电脑一台（此案例安装的是力控ForceControl 7.2版本，并且该电脑已经与西门子200smartPLC进行了连接，力控ForceControl从PLC中采集数据）。
2、 EG系列网关一台，天线和电源适配器（以下用EG20网关作为实例）。
3、 SIM卡一张，有流量，大卡(移动、联通、电信)。
4、 联网电脑一台。
7、电工工具、导线若干。

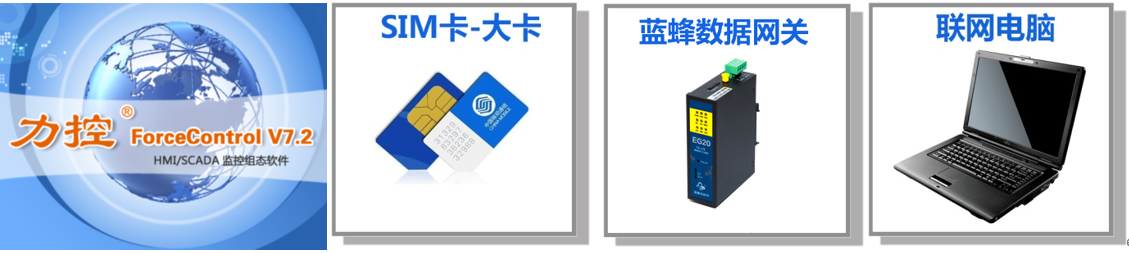

物料准备如下：
1.2 EG系列网关准备工作
1.3 力控软件准备工作
在电脑安装力控ForceControl软件，使用EG20的232口与电脑的232口连接并进行通讯。
注意：

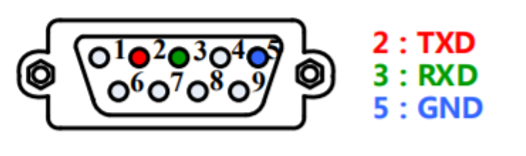

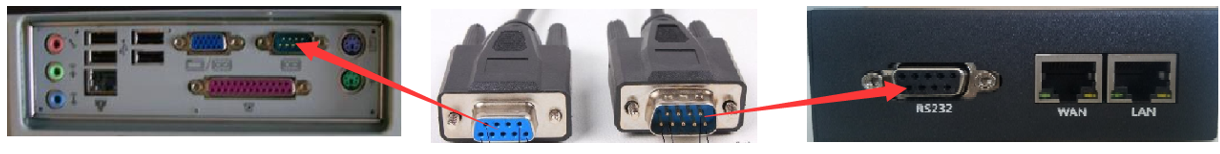

1、如果电脑有串口，需要用一条成品串口延长线将电脑的串口和EG20网关的串口连接起来，也可以自己焊接一条。EG20的232口针脚定义如下图所示：

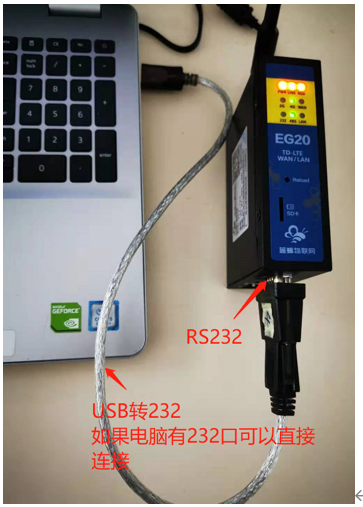

2、如果电脑没有串口，需要用一条USB转232线，可以直接插到EG20的RS-232口。如下图所示：
二. 力控ForceControl建立MODBUS从站
2.1 力控监控设置（如果力控软件已经能够正常跟下位机通讯可以直接略过此节内容）

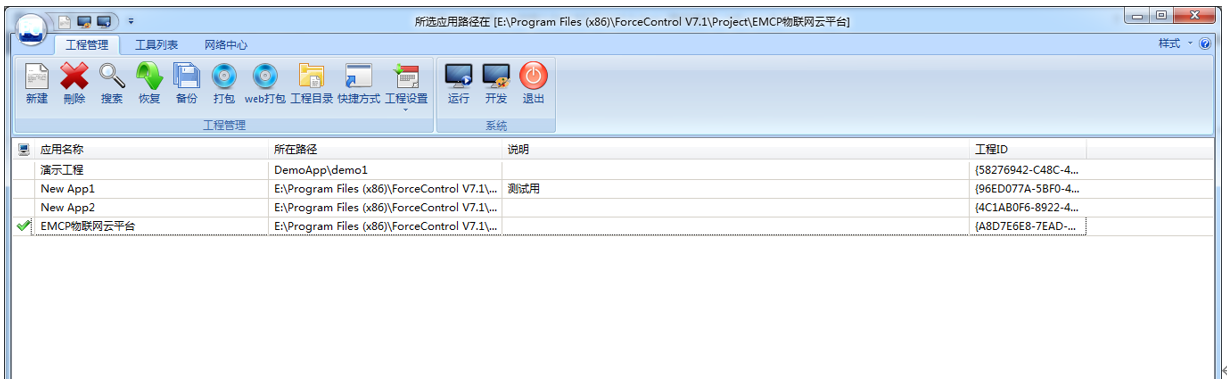

第一步，新建一个工程，命名为EMCP物联网云平台。本文以S7-200smart
PLC为例。

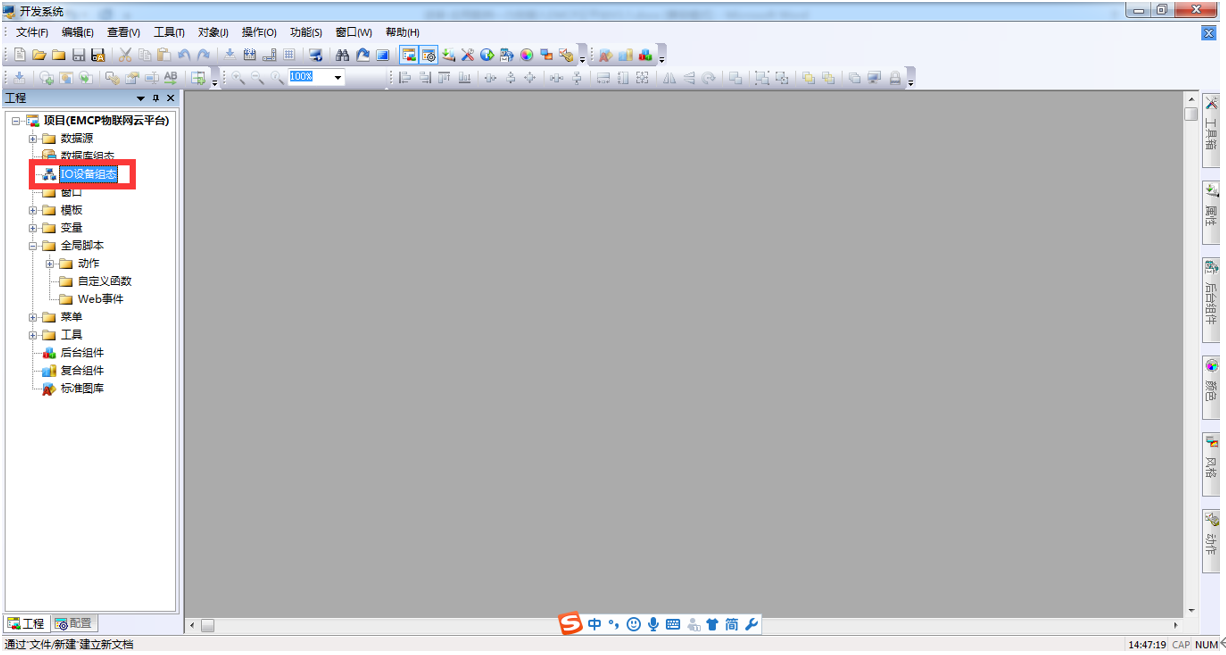

第二步，点击【开发】功能，进入开发页面，并通过屏幕左侧【工程】中，点击【IO设备组态】，进入设备组态页。

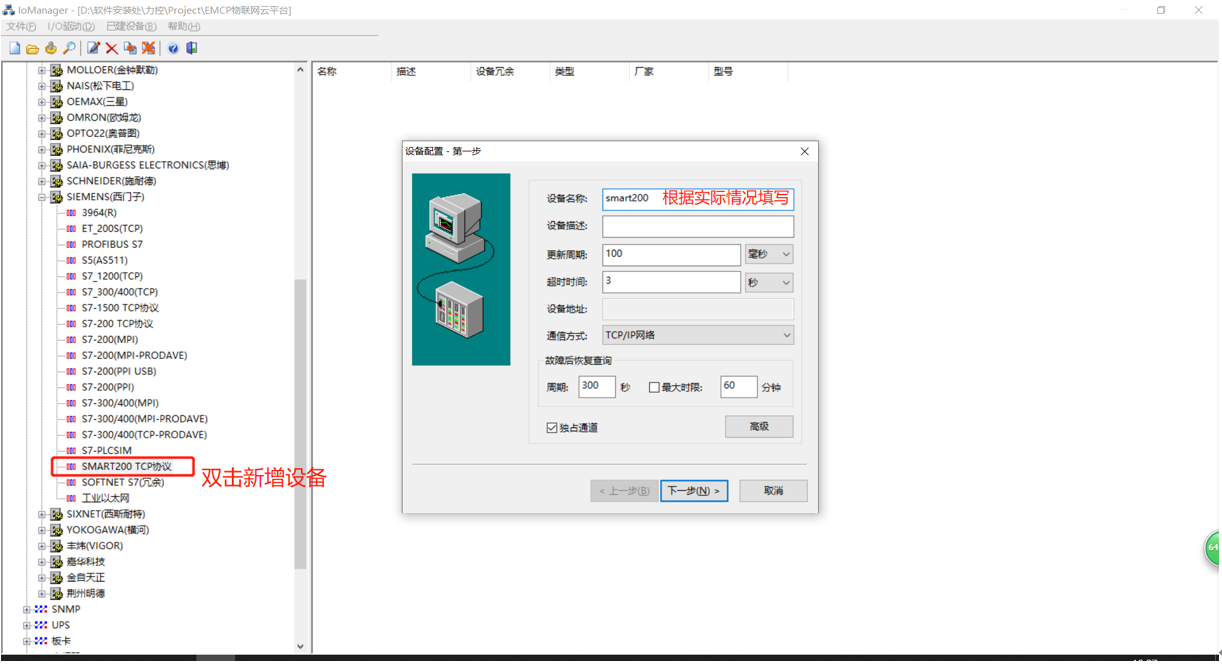

双击【IO设备】→【PLC】→【西门子】→【Smart200 TCP协议】添加S7-200smart PLC设备。

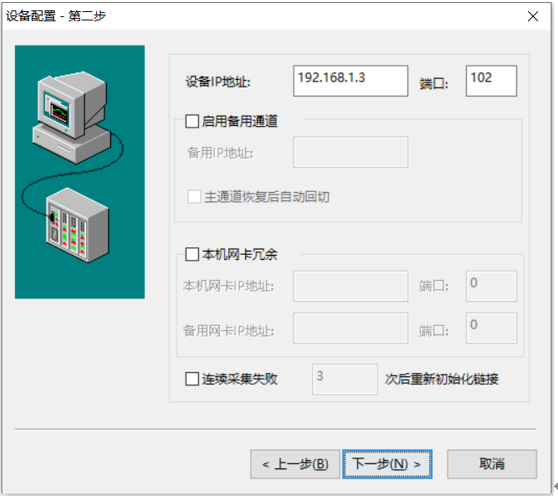

设置完点击【下一步】， 在弹出框中填写PLC的IP地址，本案例中PLC的IP地址为192.168.1.3，设置完成后点击【下一步】。

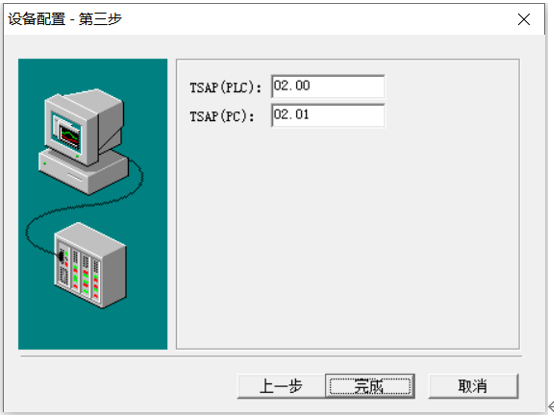

此界面采用默认参数，直接点击【完成】即可。

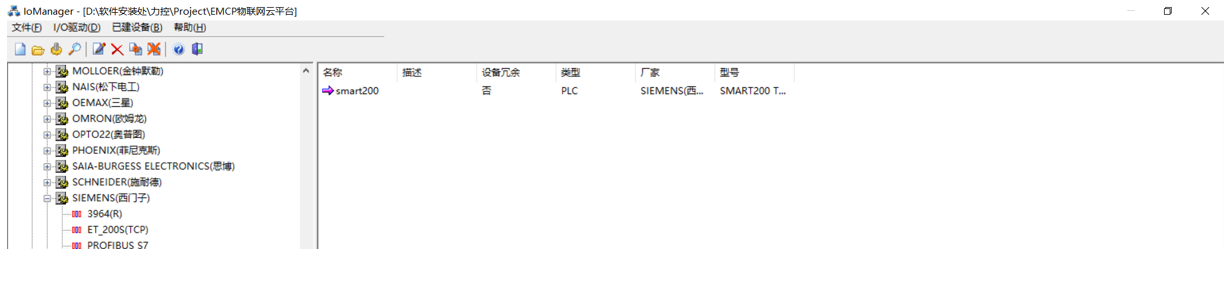

完成后会出现一条smart200的设备，如下图所示：
第三步，在数据库中添加PLC数据。在【开发】环境中，点击【工程】中的【数据库组态】，进入组态页，添加数据。

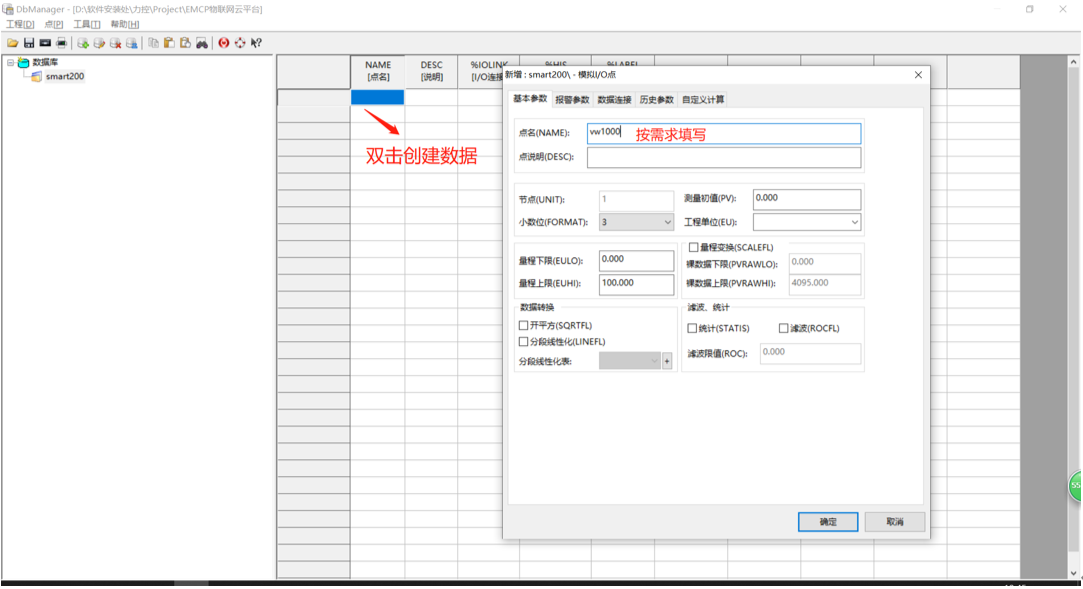

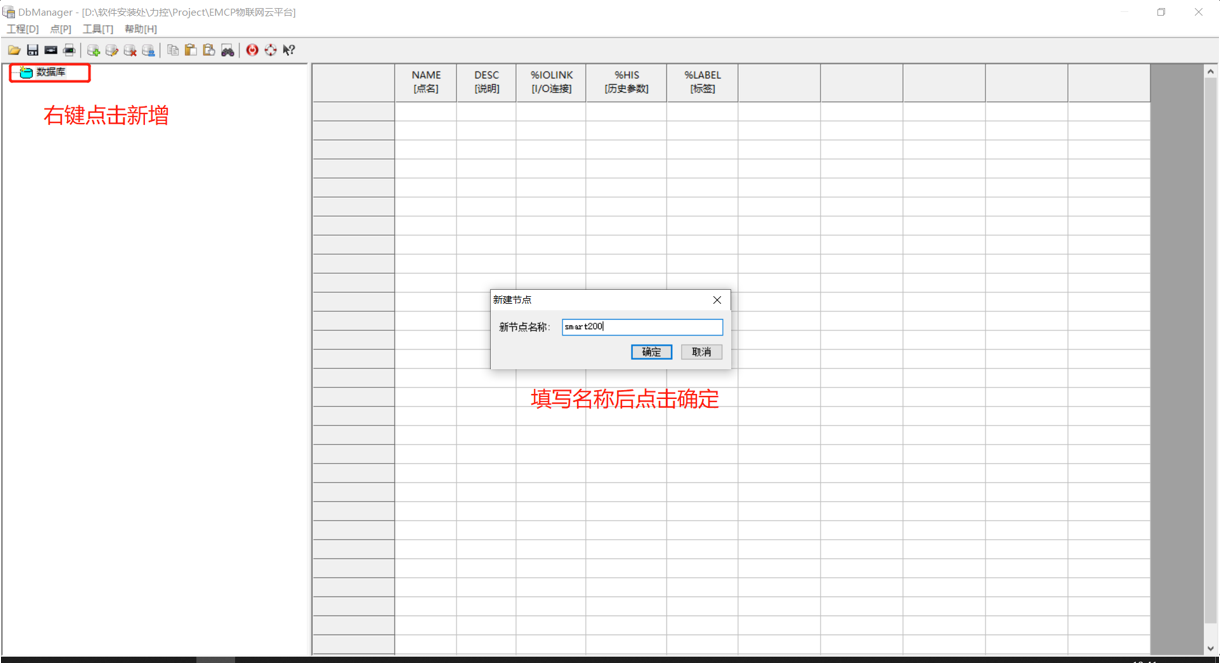

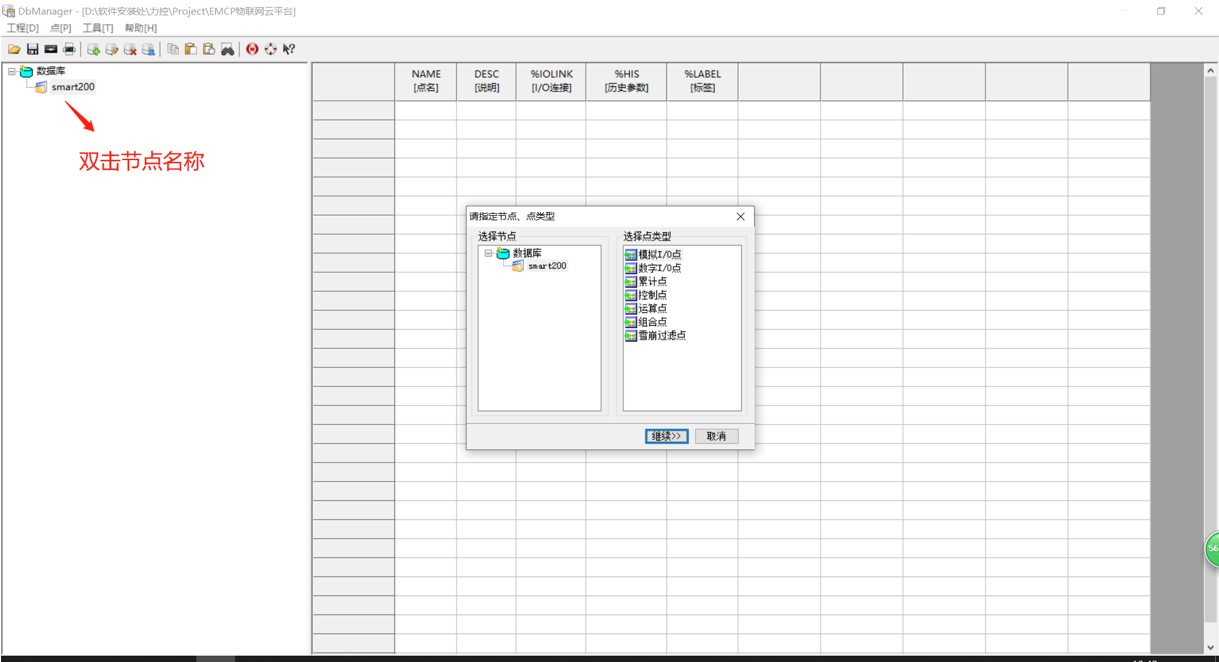

在数据库组态页，选择数据库节点，然后双击节点名称，添加数据：

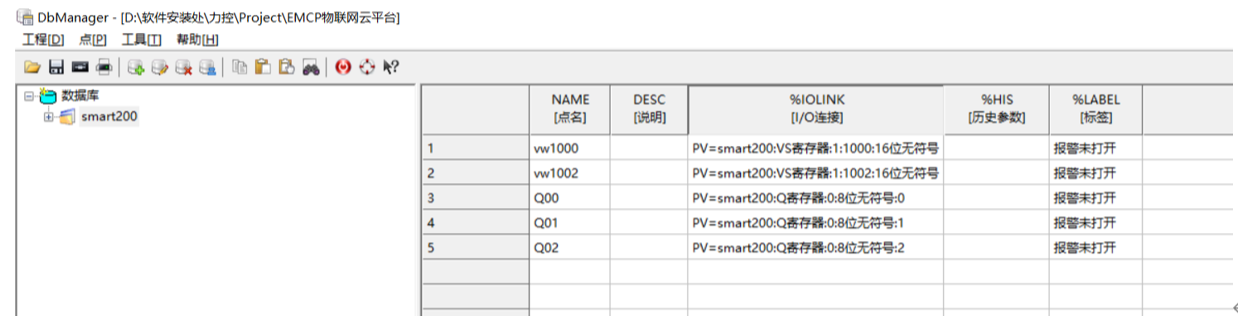

在数据列表添加2个模拟I/O点数据 VW1000、VW1002
，3个数字I/O点 Q0.0、Q0.1和Q0.2。

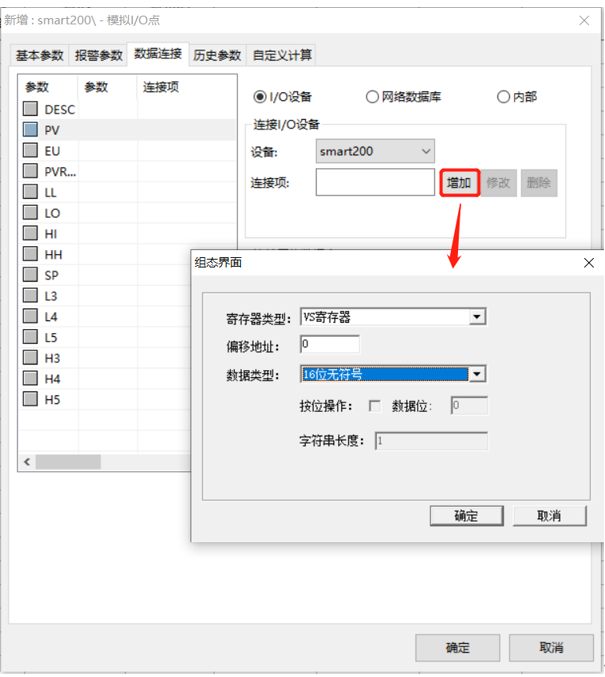

可以根据实际需求进行修改。图中，偏移地址即为寄存器地址。
例如：VW1002，偏移地址需要写1002；Q0.2偏移地址应该为0，选择按位操作，数据位为2。

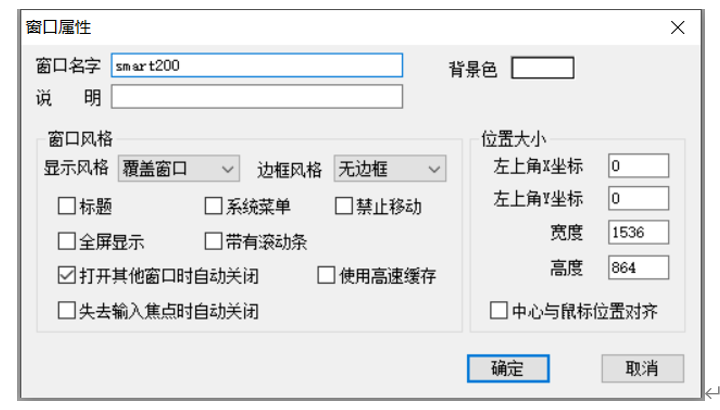

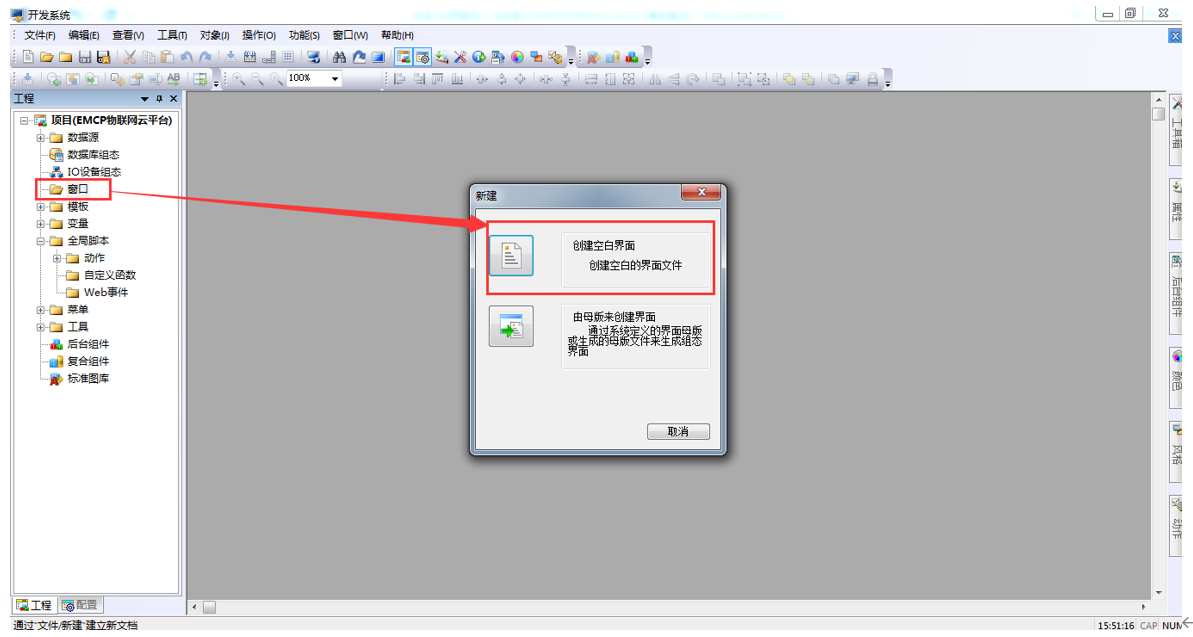

第三步，绘制窗口，展示PLC数据.

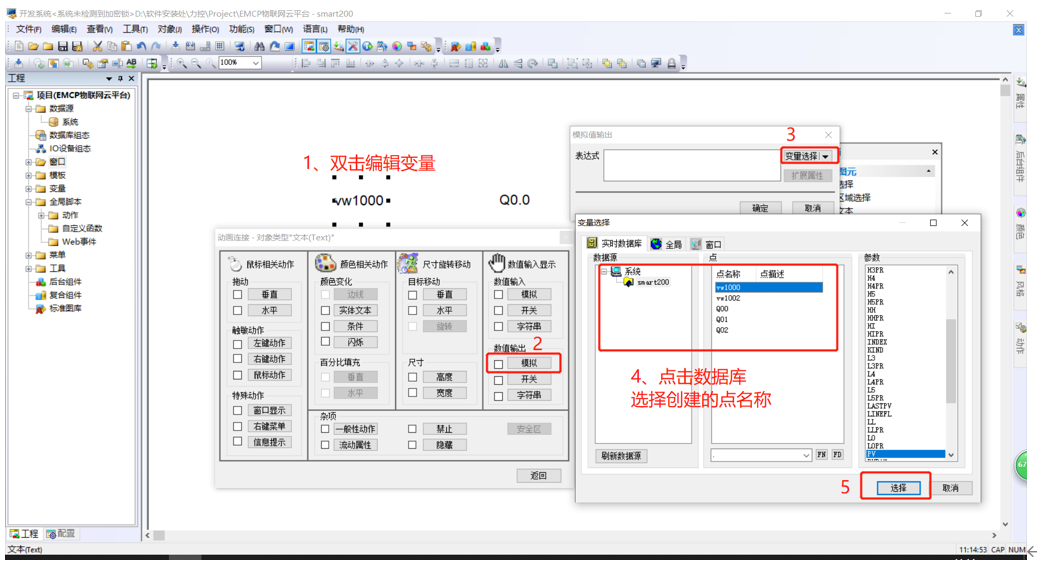

绘制5个【文本】用来展示数据：

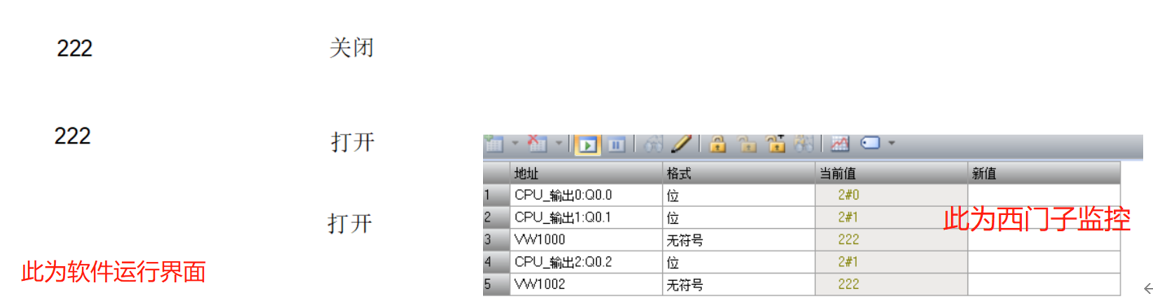

这里，可以根据不同的数据类型选择不同的展示形式，例如输入开关量、输出模拟量等。之后点击保存，就完成了力控组态软件采集PLC数据，此时可以运行力控软件，确认软件可以读到PLC的数据。
2.2 力控组态软件创建MODBUS从站
第一步，在力控组态软件中创建数据转发：

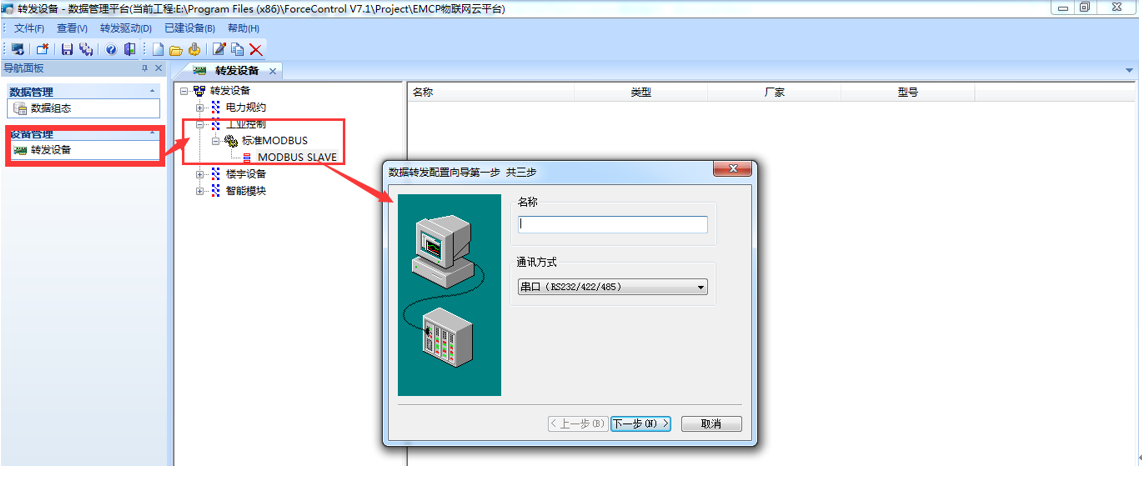

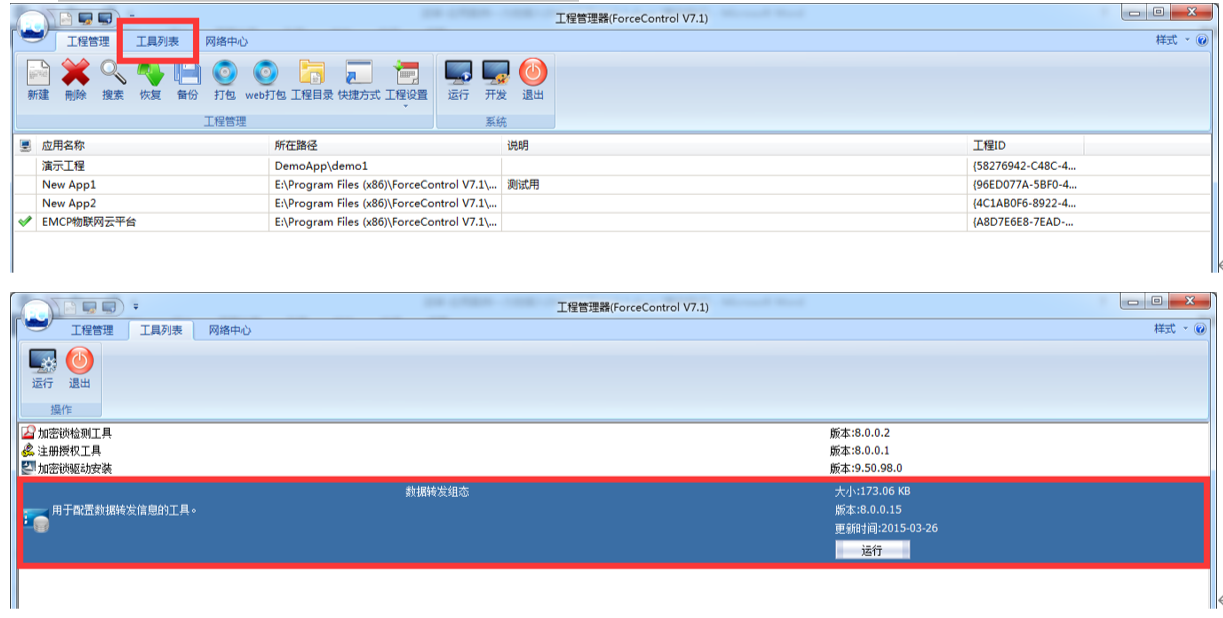

点击【运行】进入数据转发工具配置页。

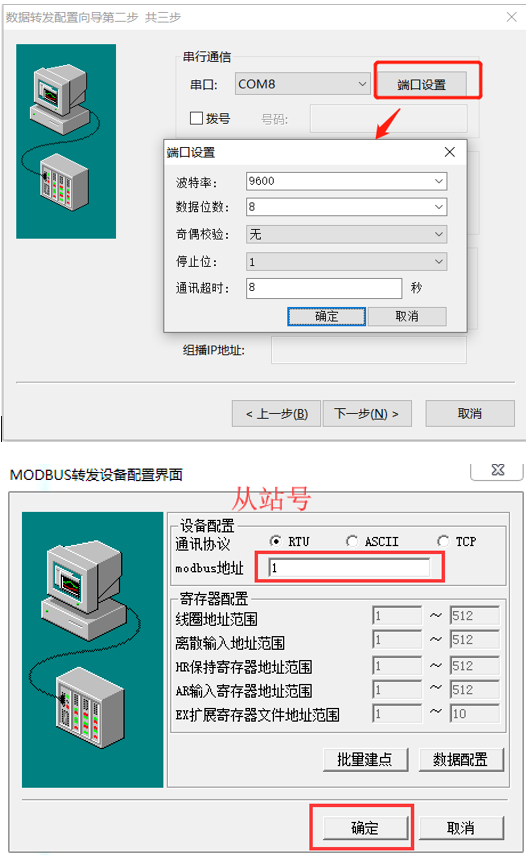

此处名称根据需求填写。选择串口，可以根据实际情况修改。本机串口为com8，端口通讯参数设置为9600，8，N，1。完成后点击【下一步】，配置设备从站号。

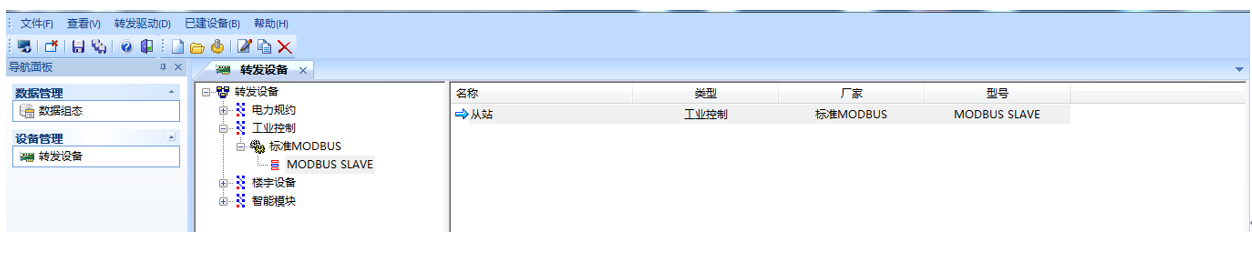

第二步：从站建立成功后，创建PLC数据到MODBUS从站的数据转发。

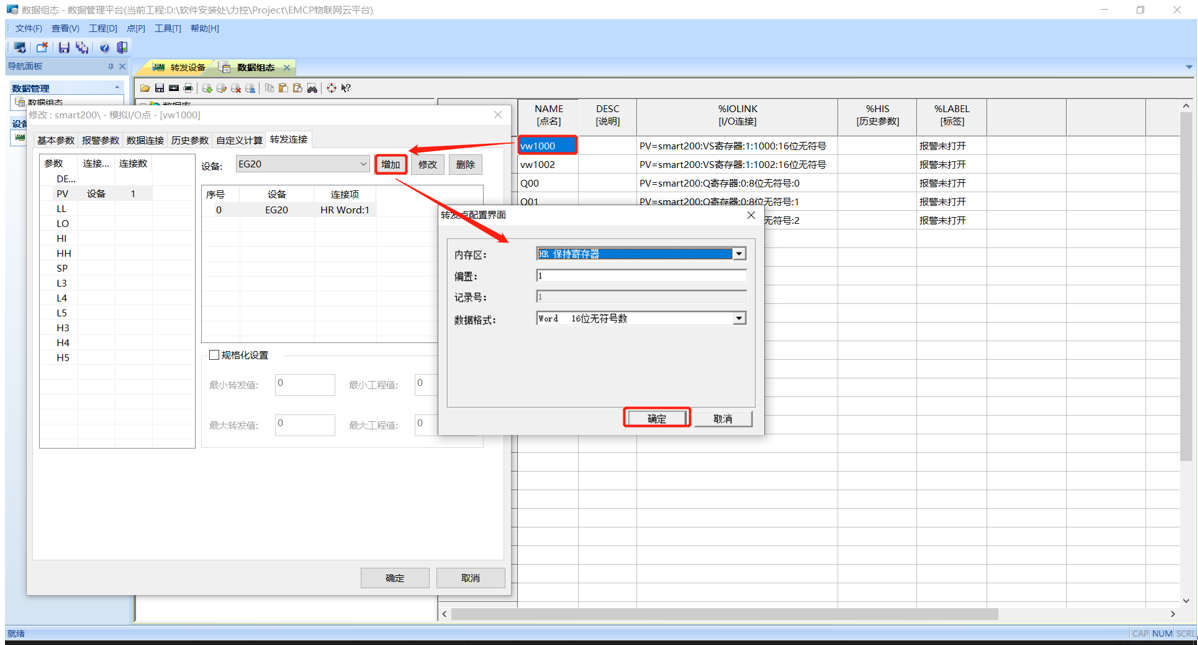

点击【数据组态】，双击要转发的数据，选择【转发连接】，然后使用【增加】来设置此数据转发到MODBUS从站的数据类型和偏置地址。
完成后保持此界面开启，不要关闭，否则不能与EG20通讯。

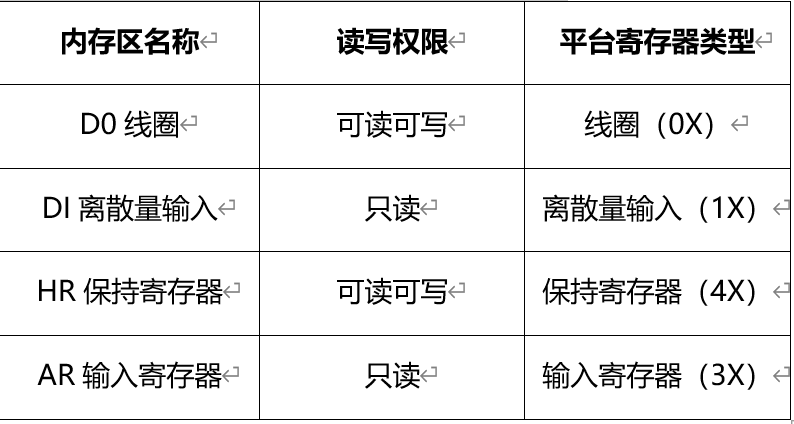

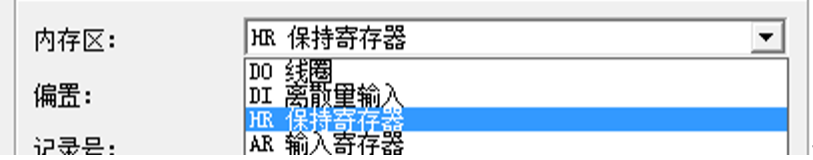

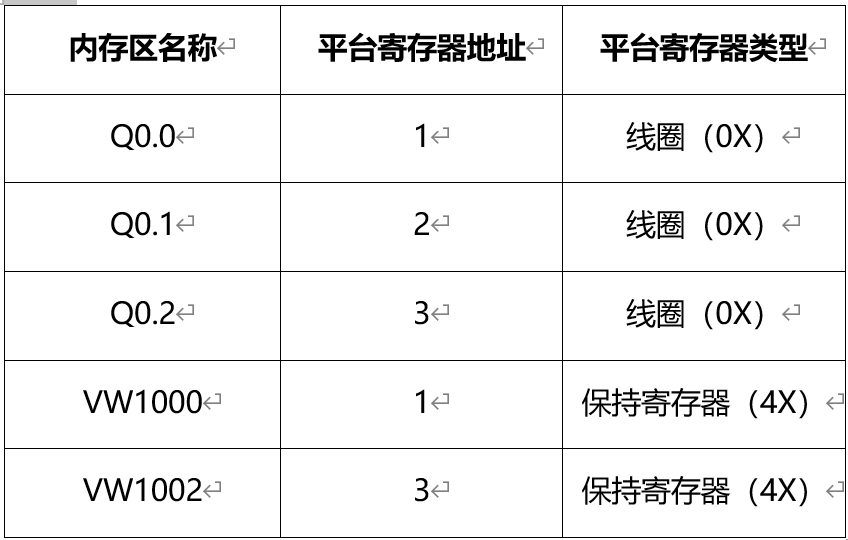

从站各内存区分别对应MODBUS标准的各数据类型如下表
VW1000对应40001，VW1002对应40003，Q0.0对应00001，Q0.1对应00002，Q0.2对应00003。

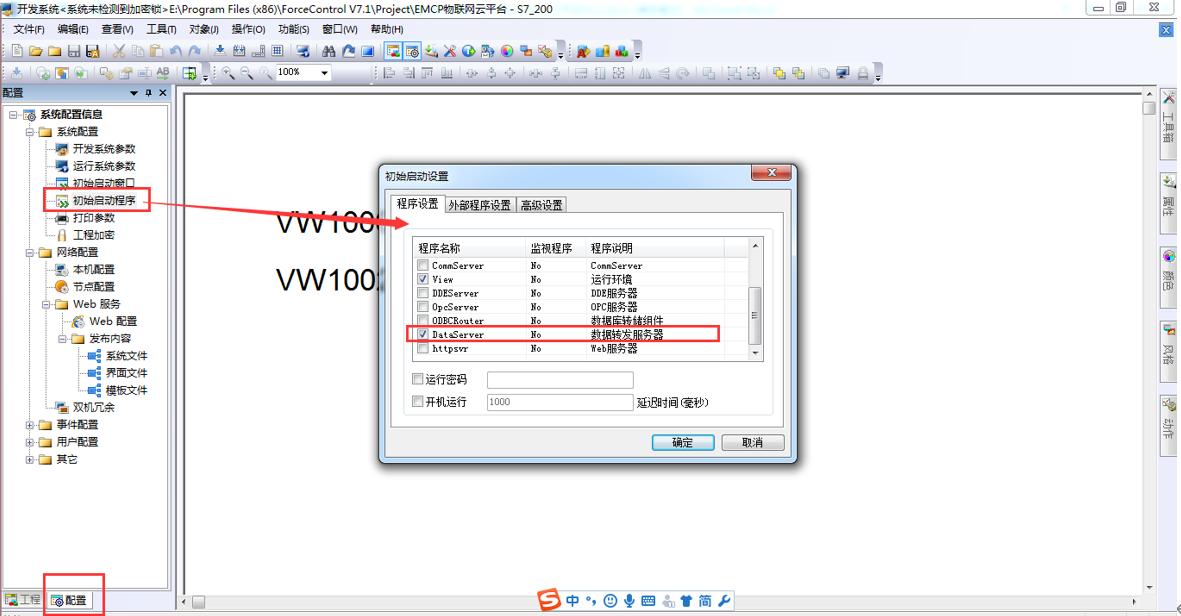

第三步，完成以上数据转发设置后，需要在【开发】环境下进入【配置】菜单页，设置【初始启动程序】，在【数据转发服务器】前面打钩选中。
对工程进行保存，点击运行，进入组态监控页。
三. EMCP平台设置
在对EMCP平台进行设置之前，首先确认EG20网关和电脑的RS-232线是否连接无误。
用管理员账号登录EMCP平台www.lfemcp.com （建议使用360浏览器极速模式、谷歌浏览器（Google Chrome）或者支持Chromium内核的浏览器），对EMCP云平台进行设置。登录EMCP后首先进入设备列表显示页面，因为我们未创建任何设备，所以是一个空页面。
3.1新增EG设备

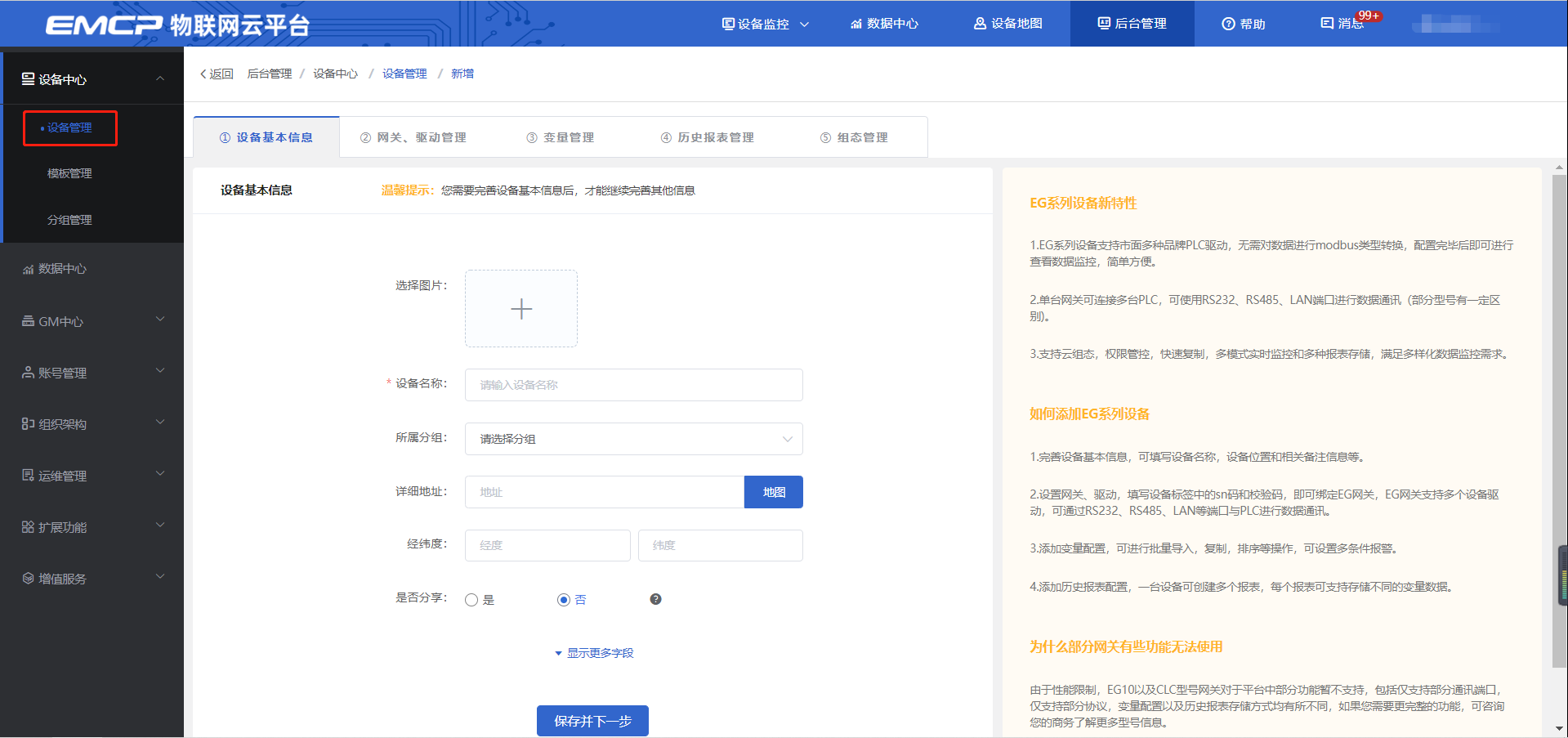

步骤：点击【后台管理】（只有管理账号才有此权限）→【设备中心】→【设备管理】→【+新增】→填写设备信息→点击【保存】。其中，【设备名称】必填，其余选项均可不填。
3.2 远程配置网关
3.2.1绑定网关

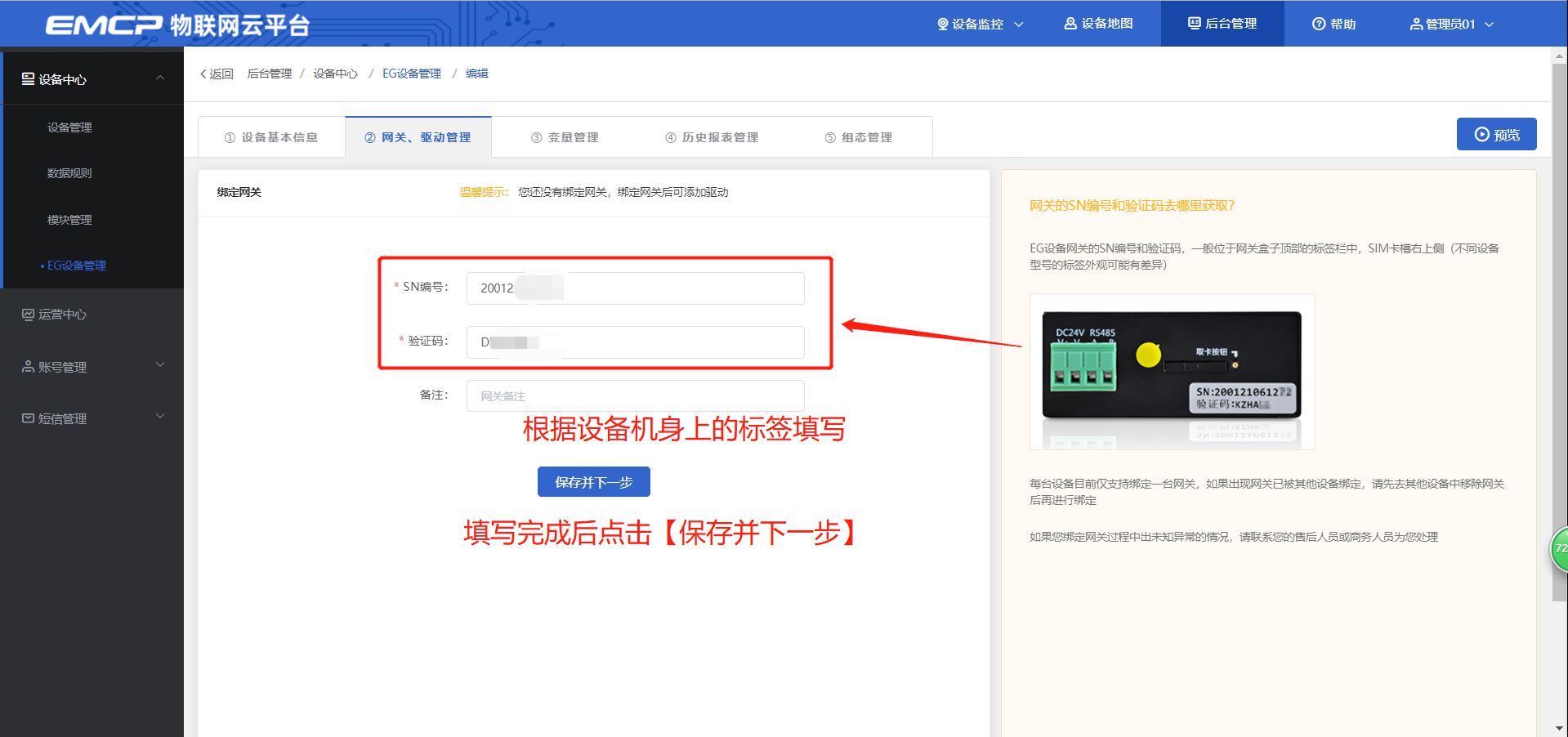

SN和验证码在网关的机壳标签上，SN为12位纯阿拉伯数字，验证码为6位纯大写英文字母。【备注】可以根据需求填写，编辑完成后点击【保存并下一步】。

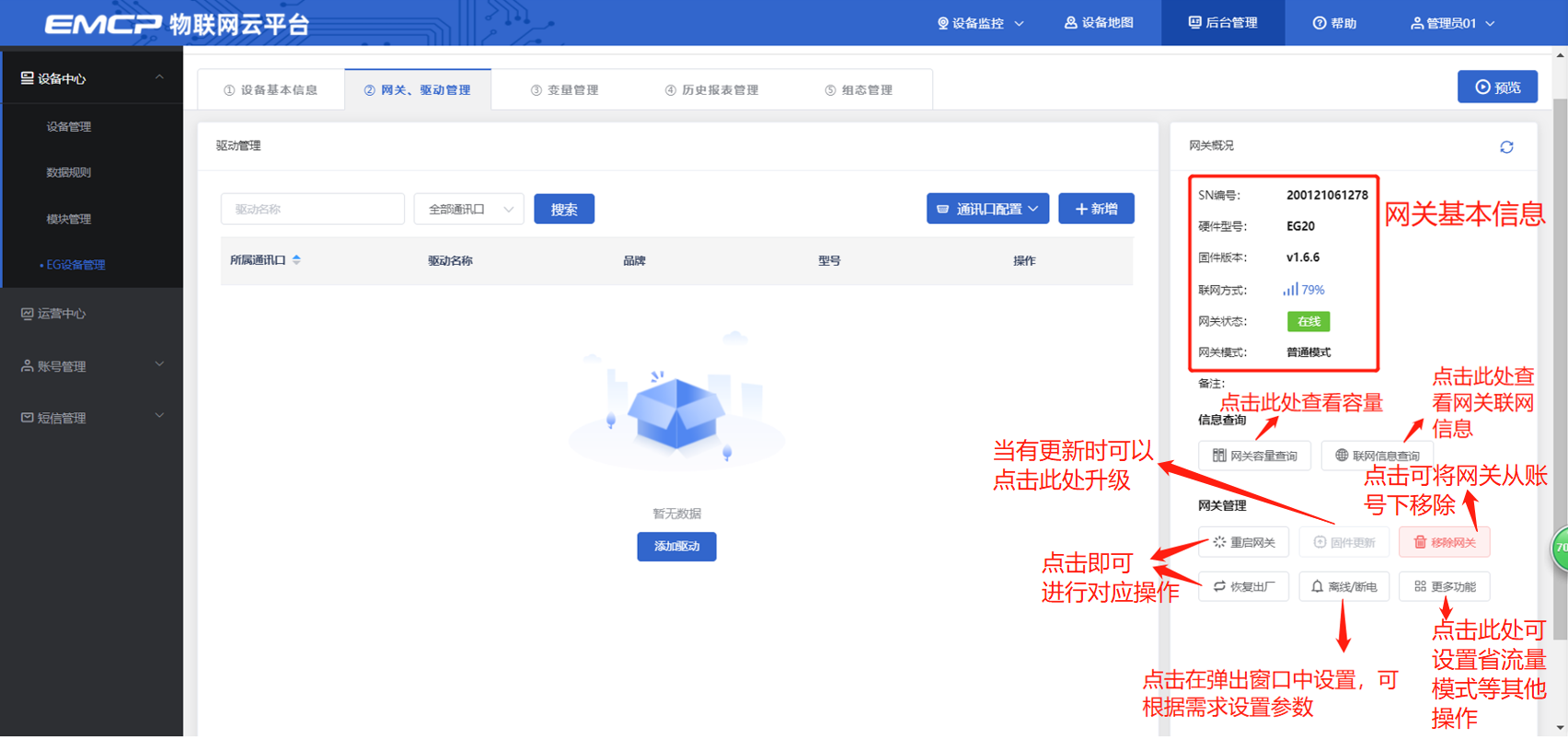

此时在“网关基本信息中”可以看到绑定的网关是否连接到平台（成功登录平台可以看到“在线”绿色字样，如果不成功则显示“离线”灰色字样，此时请检查网络或网络信号）。
3.2.2 通讯参数设置

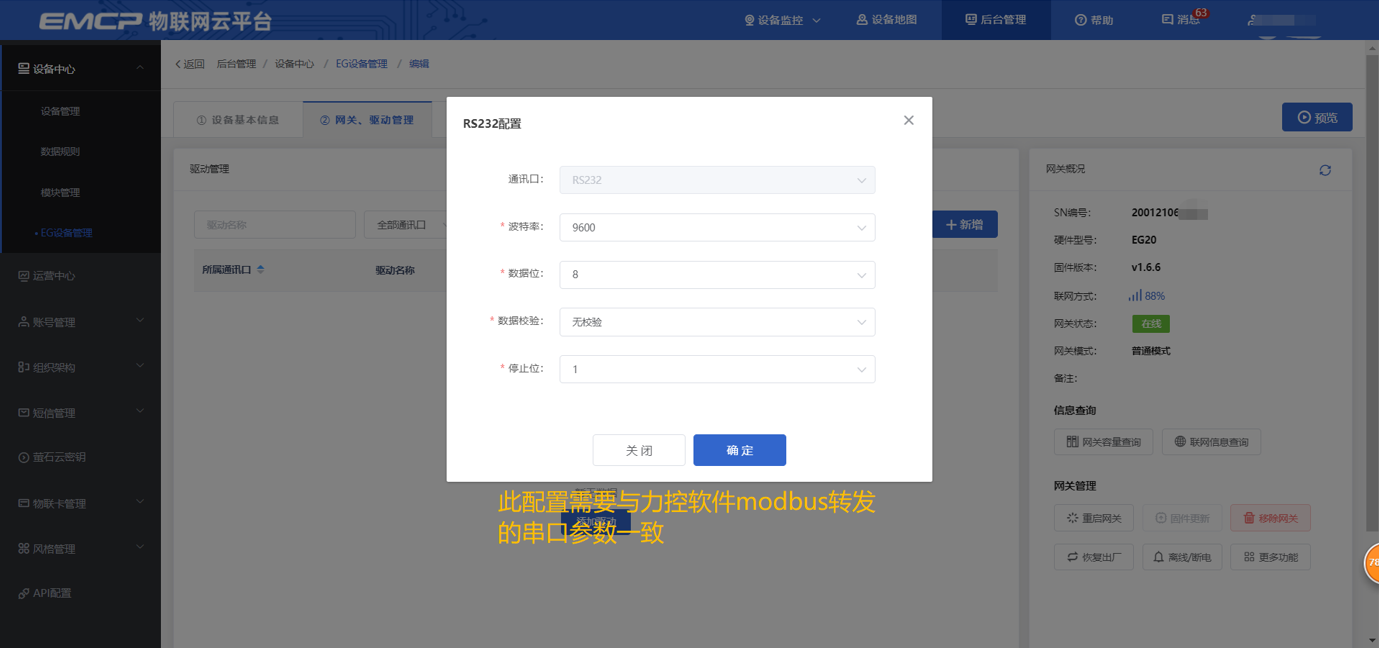

步骤：点击【通讯口配置】→选择【RS232】→在弹出窗口中填写【波特率】、【数据位】、【数据校验】、【停止位】→点击【确定】。

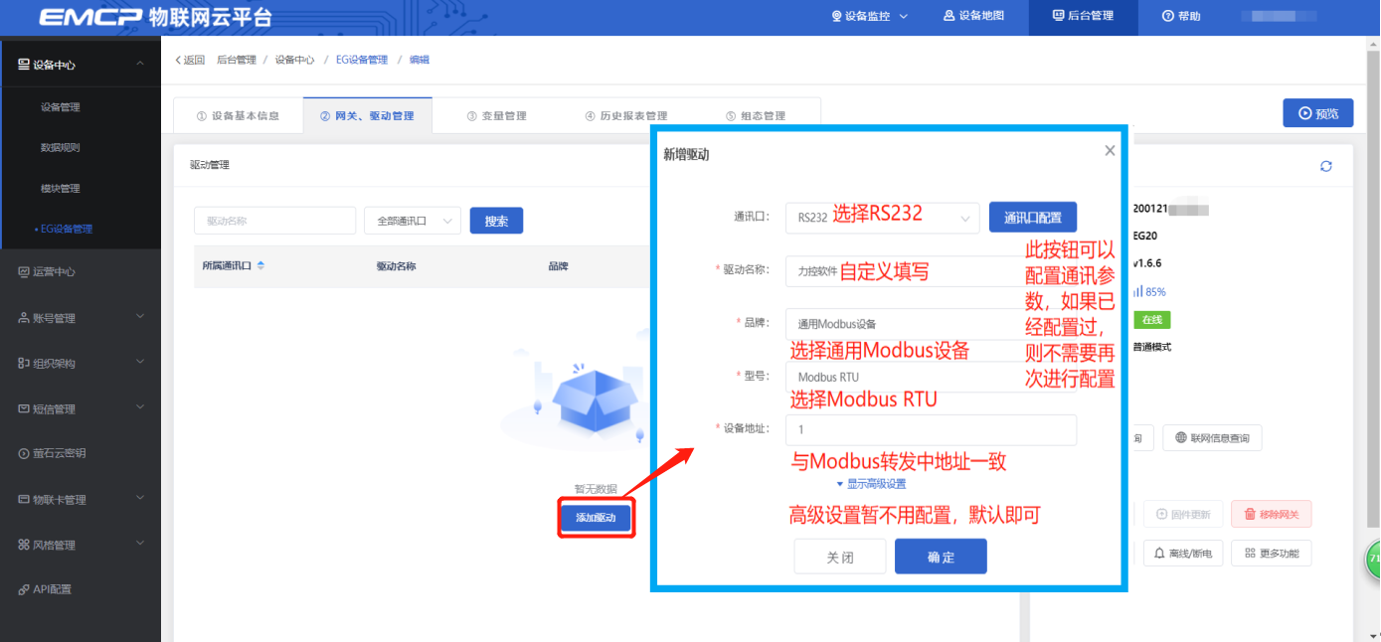

3.2.3 创建设备驱动
【驱动名称】：必填项，自定义即可，此案例填写为力控软件。
【品牌】、【型号】：必填项，如图所示，分别选择“通用Modbus设备”和“Modbus RTU”。
【设备地址】：必填项，为网关所连设备的Modbus从站地址（范围1-255），此地址必须和力控软件数据转发中的“设备地址”一致，所以图中设置为1。
高级配置介绍：
【最小采集时间】：是网关采集设备数据的时间间隔，单位：ms。如设置1000ms，即网关1s采集一次设备数据。
【通讯等待时间】：网关接收通讯数据等待时间。可根据需要进行调整，默认1000ms。
【16位整型】、【32位整型】、【32位浮点型】：是指对应数据类型的解码顺序。按照默认解码顺序的即可。
【分块采集方式】：0— 按最大长度分块：采集分块按最大块长处理, 对地址不连续但地址相近的多个分块,分为一块一次性读取,以优化采集效率；1—
按连续地址分块：采集分块按地址连续性处理,对地址不连续的多个分块, 每次只采集连续地址,不做优化处理。直接选择默认即可。
【4区16位写功能码】：写4区单字时功能码的选择。直接选择默认即可。
3.3 添加变量
【仪表、PLC】：选择刚才创建的“力控软件”驱动即可。
【变量名称】：自定义即可，必填项。
【单位】：自定义即可，选填项。在列表展示时，变量会带上单位展示。
【寄存器类型】：为模块读取设备MODBUS寄存区的标志符。“线圈（0x）”对应“D0线圈”，“离散输入（1x）”对应“DI离散量输入”，“保持寄存器（4x）”对应“HR保持寄存器”，“输入寄存器（3x）”对应“AR输入寄存器”。
【寄存器地址】：地址填写时不带寄存区标志符。本文案例中，力控软件中配置的VW1000对应40001，则【寄存器类型】选“保持寄存器（4x）”，【寄存器地址】写“1”。即跟软件中的偏移地址一致即可。
【读写方式】：可选择变量的读写方式，根据需求修改。注意离散输入和输入寄存器不能选择“读写”。
【数据类型】：根据需要选填即可。此处需要力控软件转发中做的“数据格式”相同。

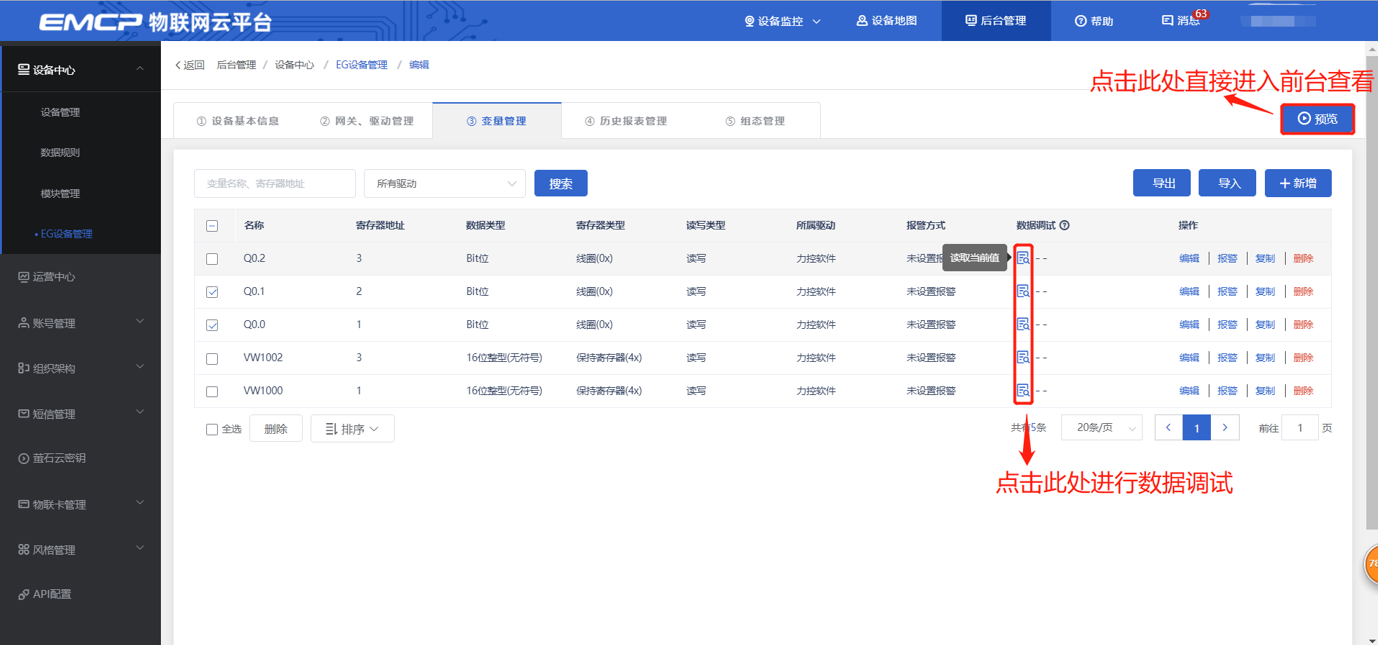

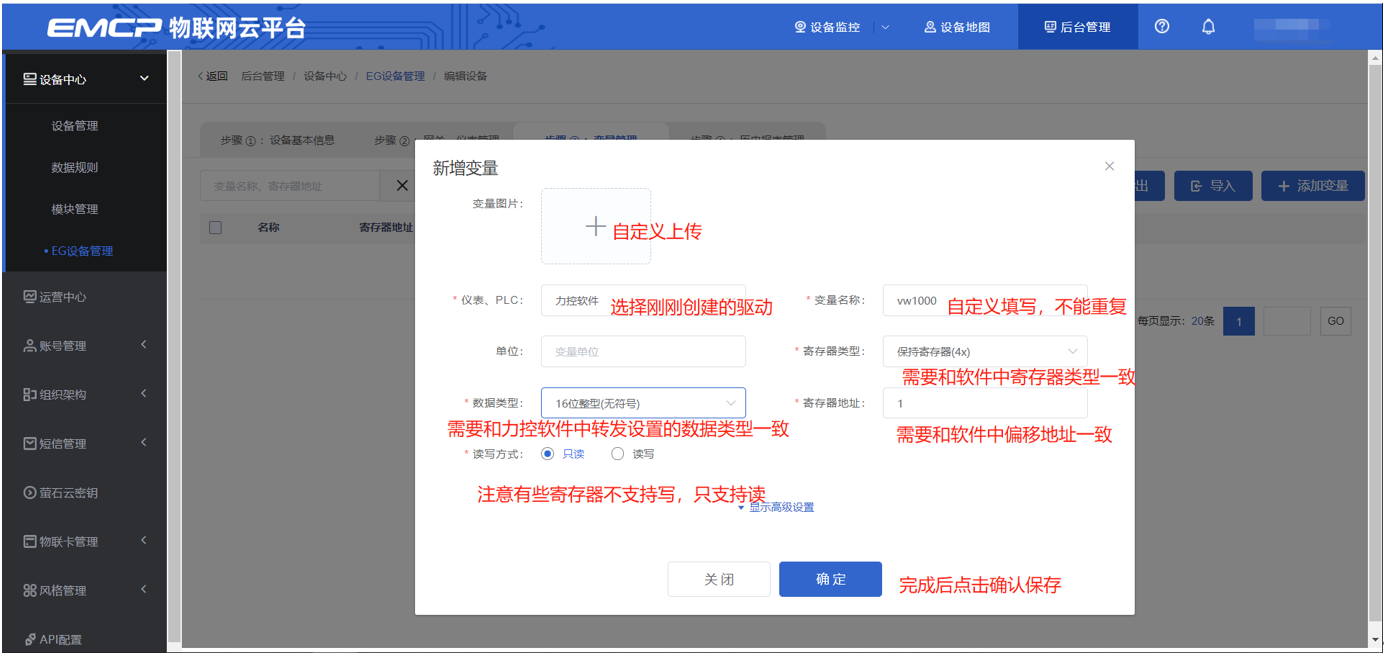

本案例如下图配置：
点击高级配置有如下显示：
【小数位数】：根据需要选填即可。
【死区设置】：根据需要填写即可。更详细的说明请参考后面的“？”帮助。
【采集公式】【写入公式】：根据需要填写即可。更详细的说明请参考后面的“？”帮助。
【状态列表】：可将数值直接与文本映射。如值为“10”，映射字段为“设备故障状态”，则当采集到变量的值为“10”时，会直接在设备监控和历史报表中显示“设备故障状态”。
3.4 报警设置

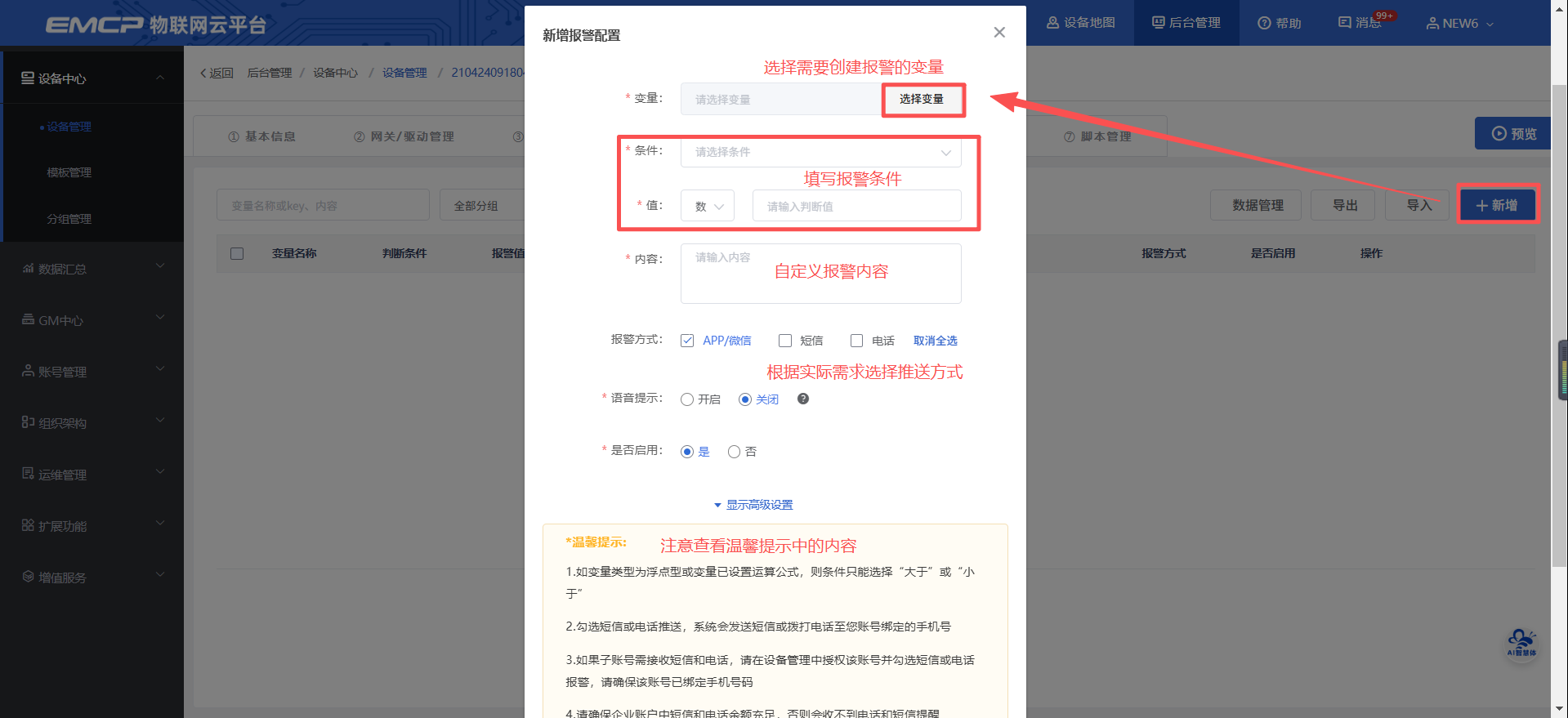

可以根据需要给变量设置报警，当产生报警时，会在电脑网页端进行报警展示，在手机APP和微信进行报警推送。设置步骤：点击需要报警的变量后面的【报警】→【新增】→填写报警信息与条件→【确定】。如下图所示：
3.5 报表管理

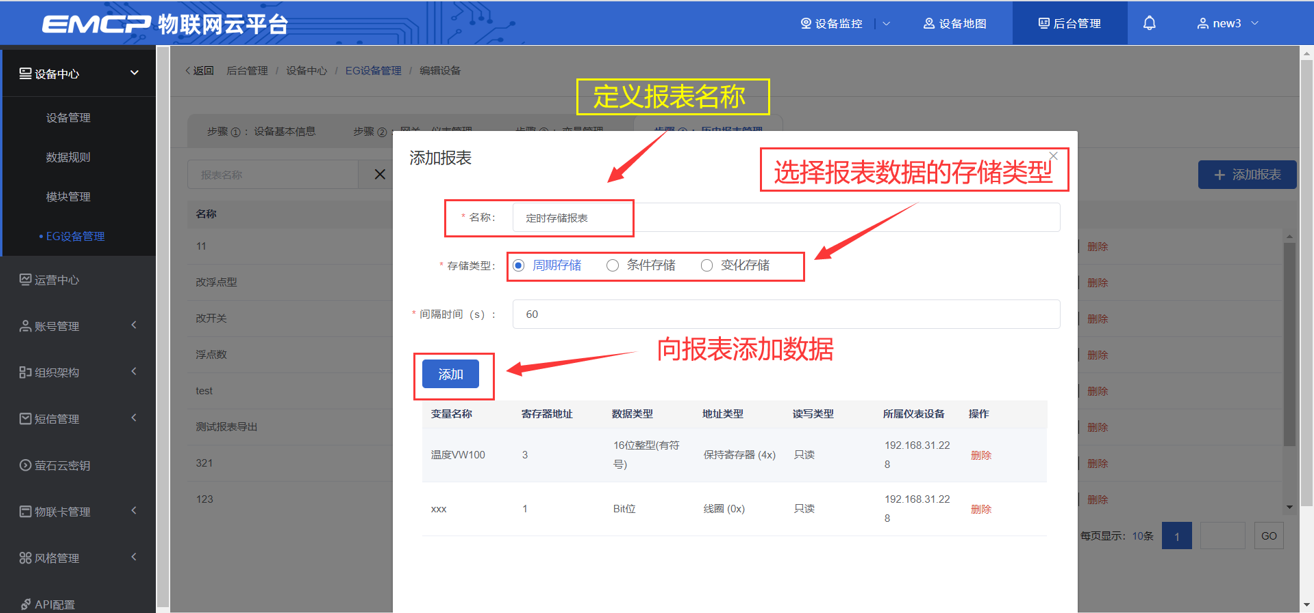

创建完变量后可以点击“④历史报表管理”根据自己的需求创建历史报表。【历史报表】可以满足不同的应用场景下，来记录历史数据，【历史曲线】是根据报表生成的曲线，方便客户以曲线形式查看变量变化趋势。如下图界面所示：
周期存储：按照固定时间间隔，定时对数据存储记录。
条件存储：当某一变量到达一定条件，对部分数据进行“间隔存储”或“单次存储”。
变化存储：当某一变量变化超出一定范围后（高低限），对部分数据进行单次记录（如：某一数据报警后对关联数据进行记录）。
3.6 画面组态

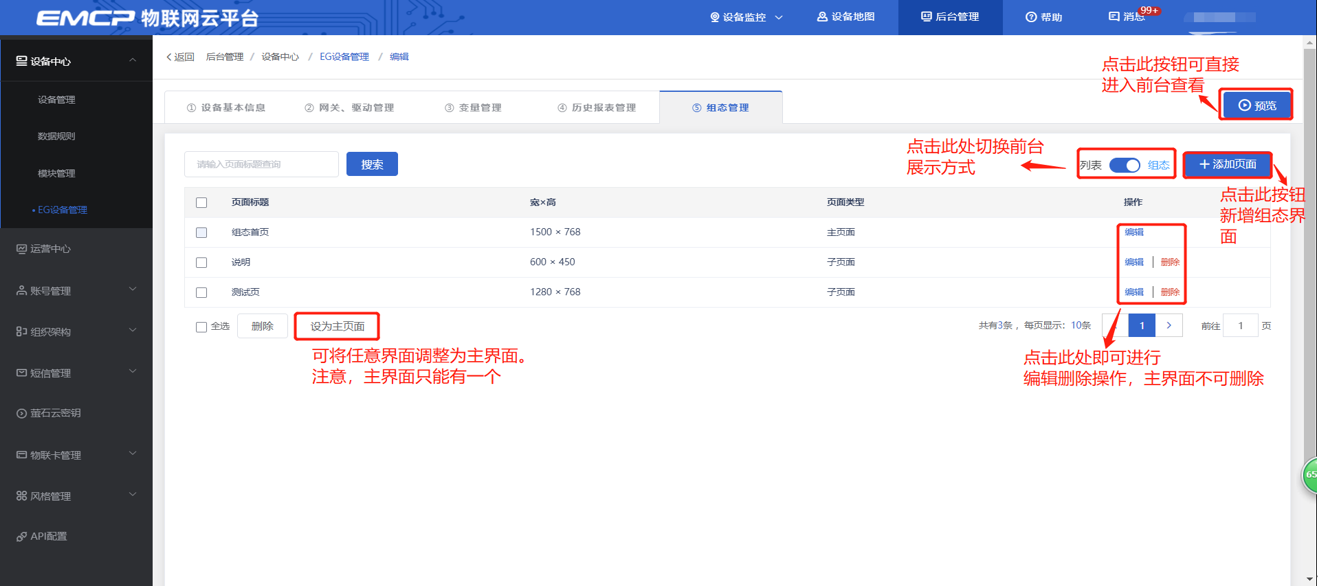

点击【⑤组态管理】即可进入组态管理界面，此处可以设置数据监控中的展示方式（组态展示或列表展示，默认为组态展示）。可以在此处选择使用组态展示形式来展示对应数据规则。
如下图界面所示：

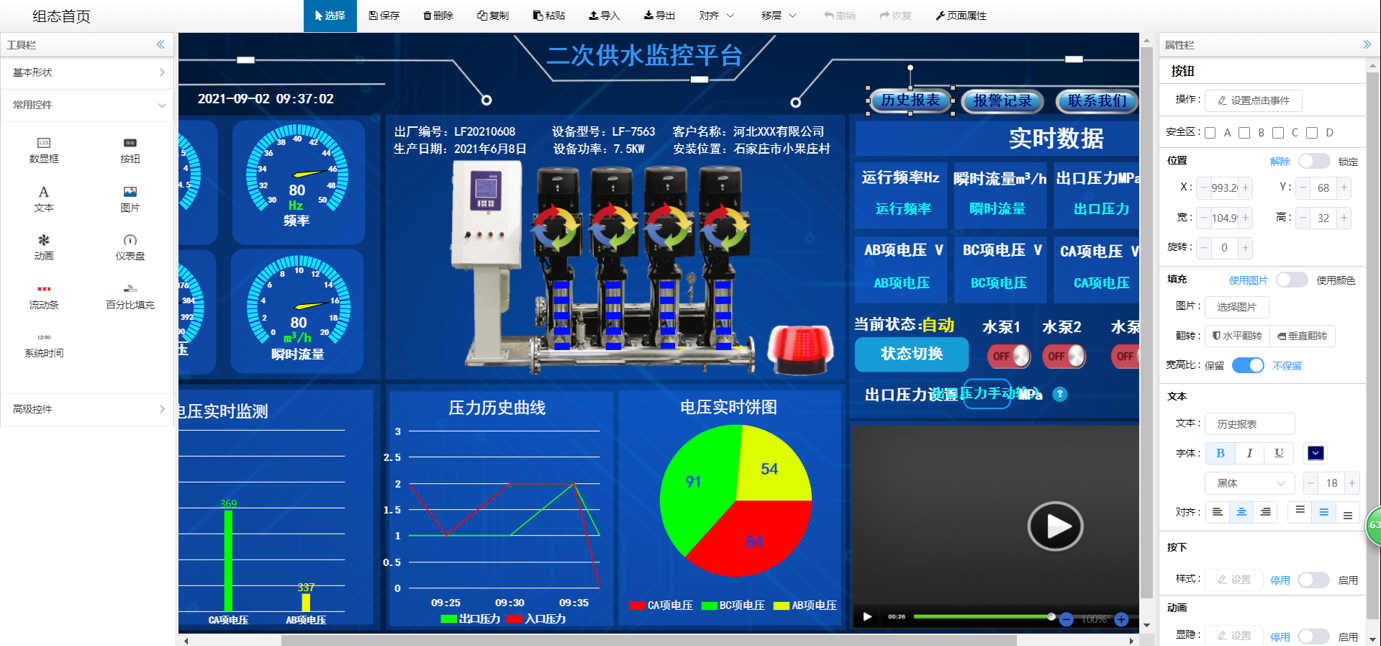

点击界面中间的组态界面列表后方的【编辑】项，进入编辑页面。通过组态编辑页面我们可以任意绘制图片、文字、数显框、按钮、指示灯、管道、设备等控件，详细功能请参考《EG设备组态编辑使用说明》。
四. 实验效果

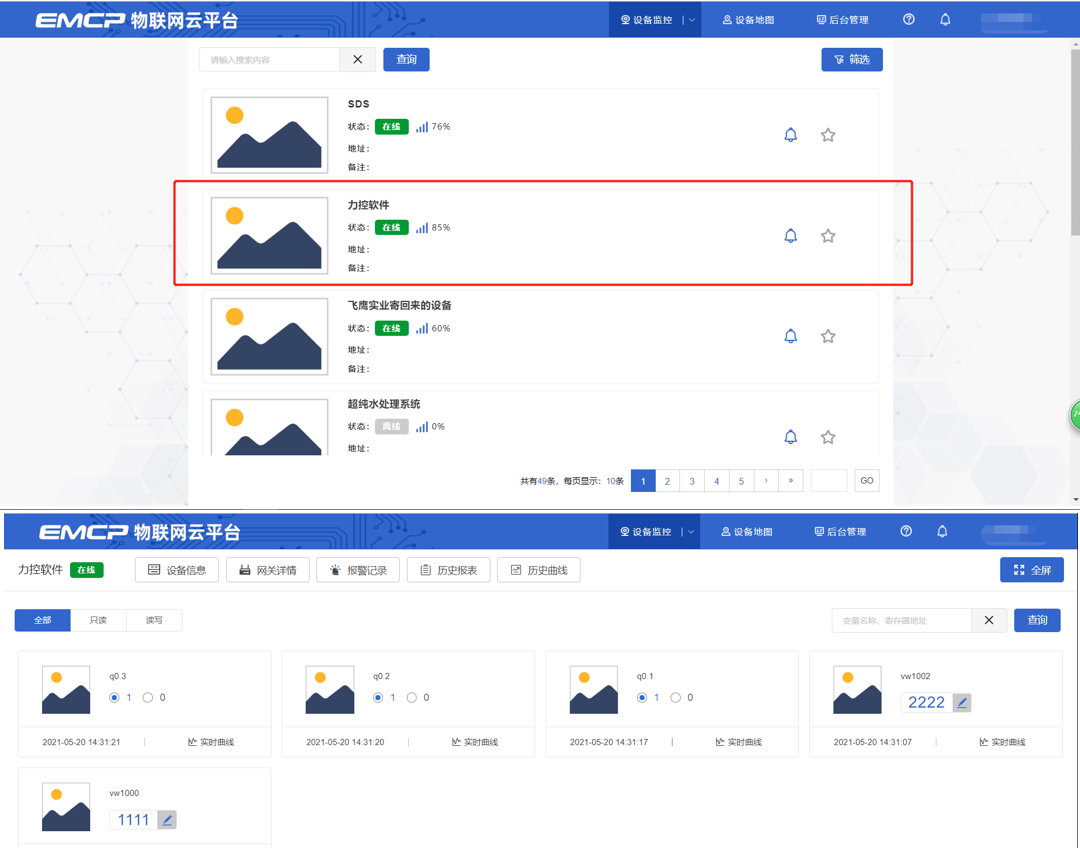

用户登录EMCP平台（www.lfemcp.com），点击”力控软件“设备的图片或设备名称进入设备即可查看、修改相关数据。
