网口---远程下载程序操作说明(EG20/EG21/LF320/LF321)


虚拟网络工具v3.3.12(适用网关包含EG、CLC、VPN、MQTT)完整安装包.zip
92.4 MB
前言:本文档主要说明了使用蓝蜂虚拟网络工具通过网关的网口(LAN口)远程给PLC下载程序的步骤及其注意事项。使用蓝蜂虚拟网络工具,不仅支持程序的远程下载,同样支持程序的远程上传与在线监控。
注意:蓝蜂虚拟网络工具仅支持EG系列网关、LF系列网关。

一.适用产品型号

EG20,LF320,EG21,LF321,LF321-F,LF321-GF,EG30,LF230

二. 远程下载功能使用流程

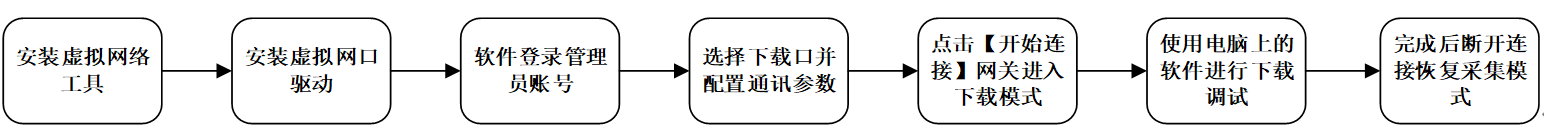

操作流程如下:

三. 虚拟工具安装步骤

3.1 安装蓝蜂虚拟网络工具本体

为保证能够正常安装与使用,请关闭各种安全软件与杀毒软件(360安全卫士、火绒等)。

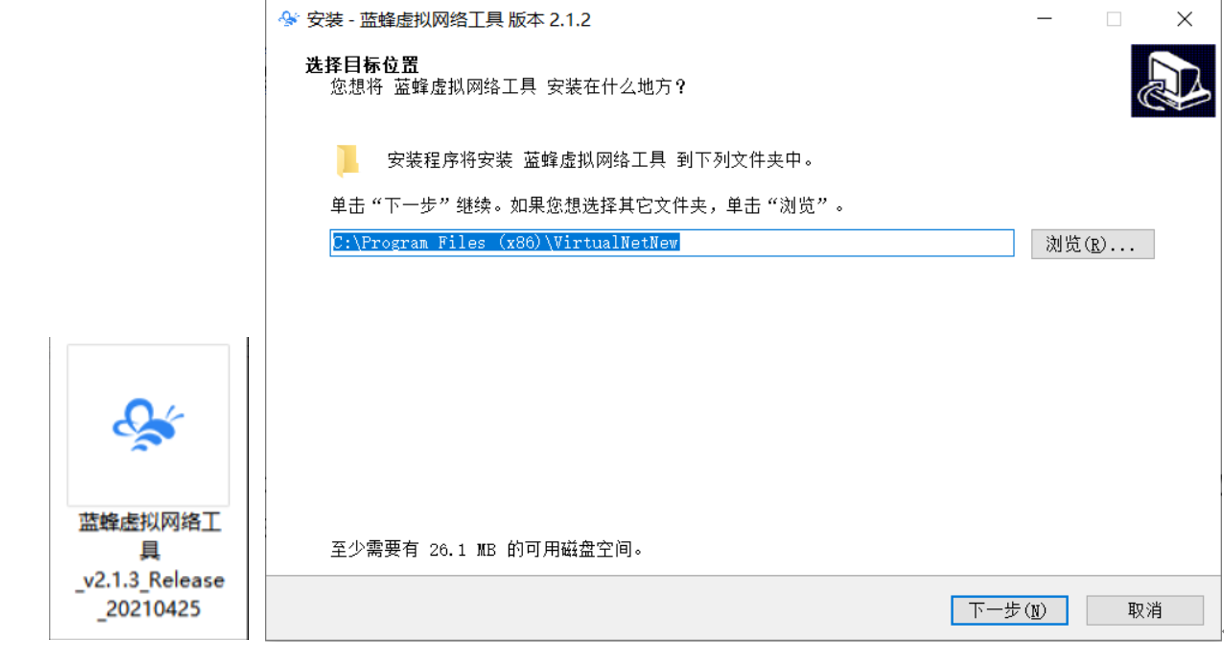

第一步:右键安装包,选择“使用管理员权限运行”,在弹出的安装地址默认安装,不要修改默认安装地址。如下图:

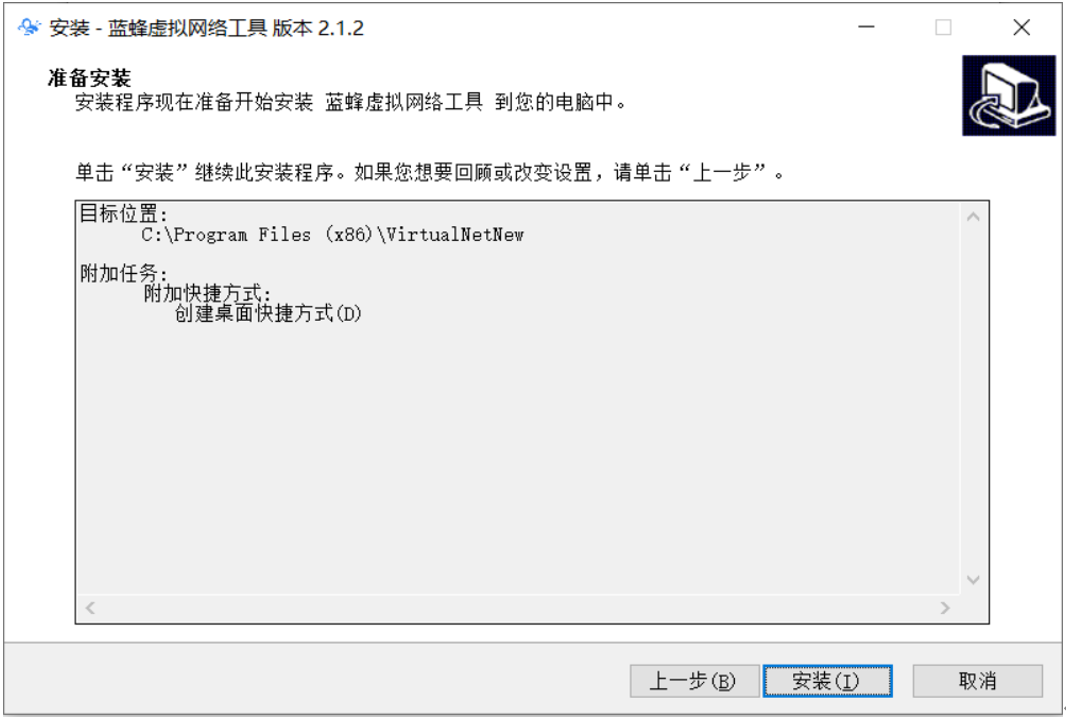

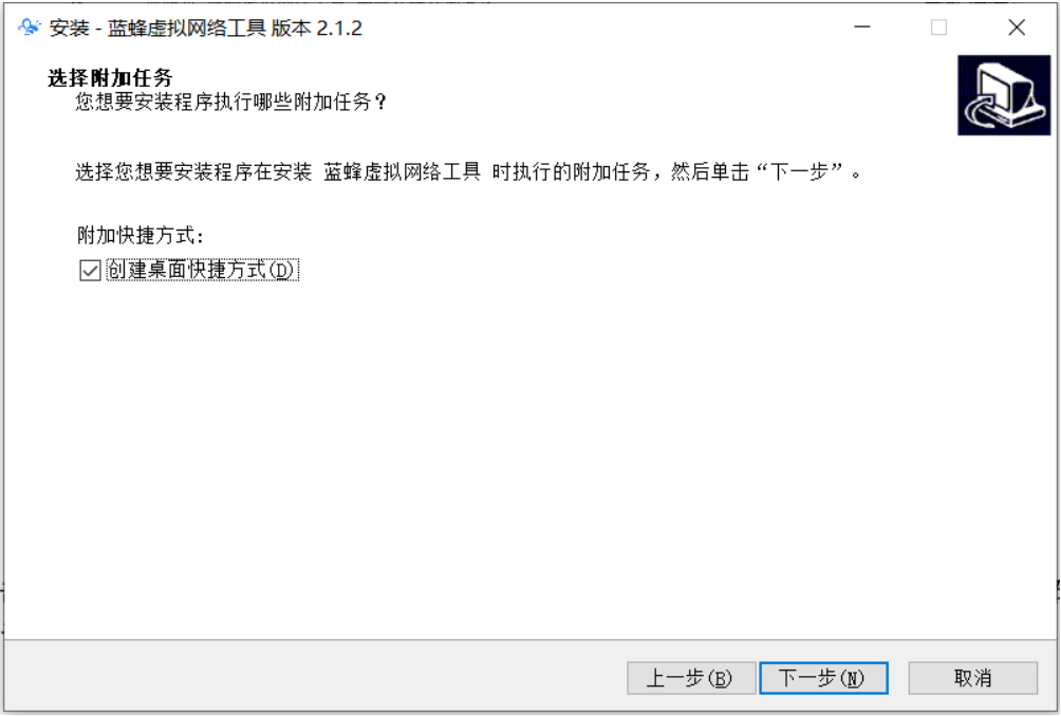

点击【下一步】,勾选【创建桌面快捷方式】,然后再点击【下一步】,在弹出的确认页点击【安装】进行读条安装。

3.2 安装虚拟网卡驱动

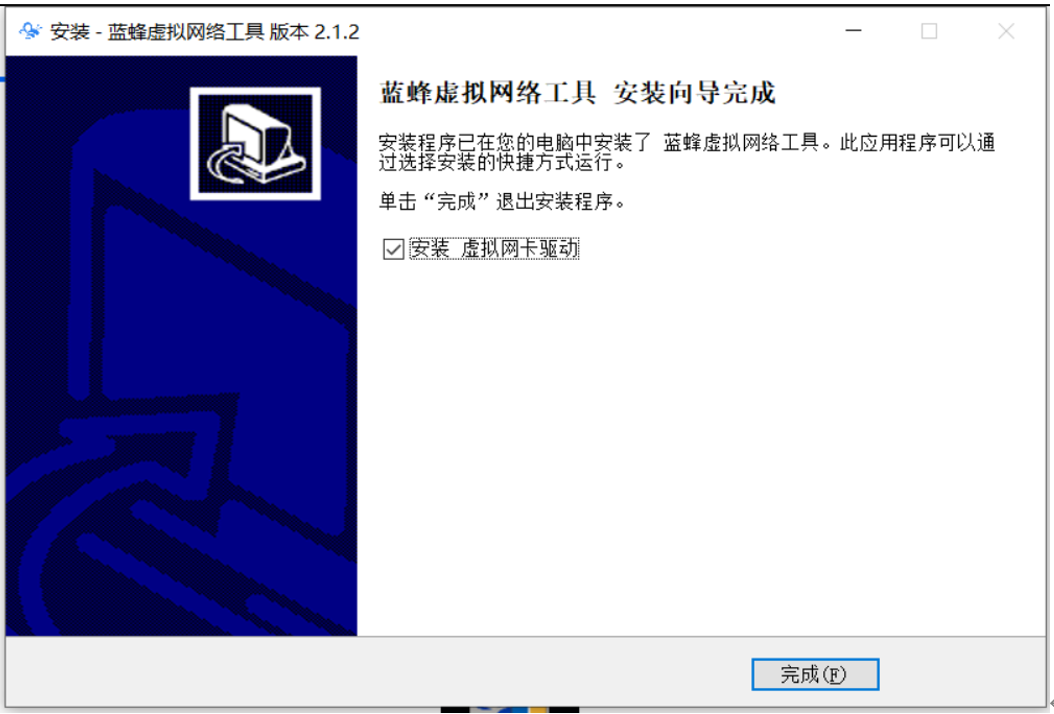

当安装完虚拟网络工具本体后,会弹出页面提示安装虚拟网卡驱动,如果是第一次安装,请勾选【安装虚拟网卡驱动】,点击【完成】可以等待桌面出现远程下载工具的图标,完成安装。
安装完成后会在桌面出现如下图标:
查看是否已装上虚拟网卡:

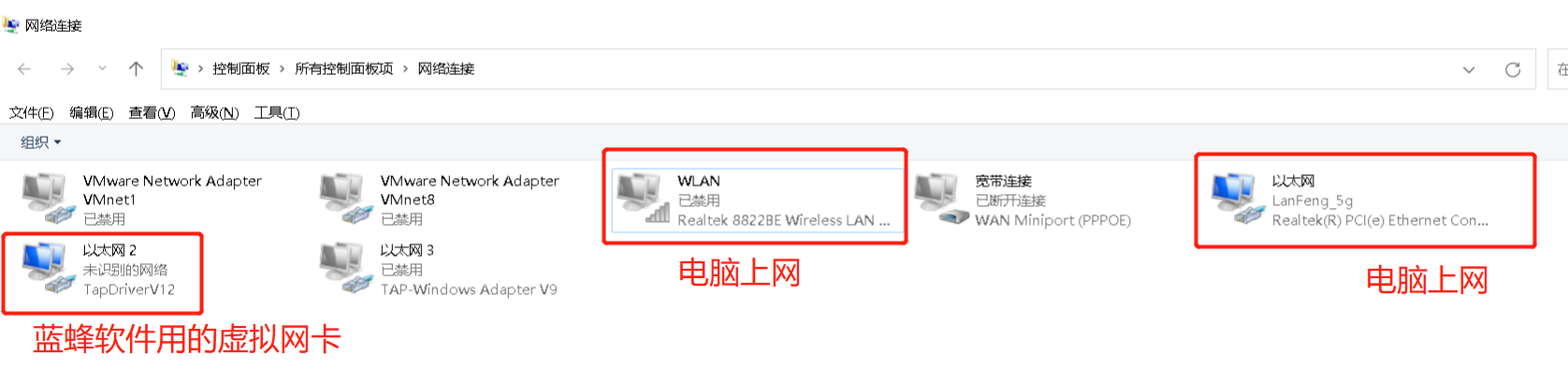

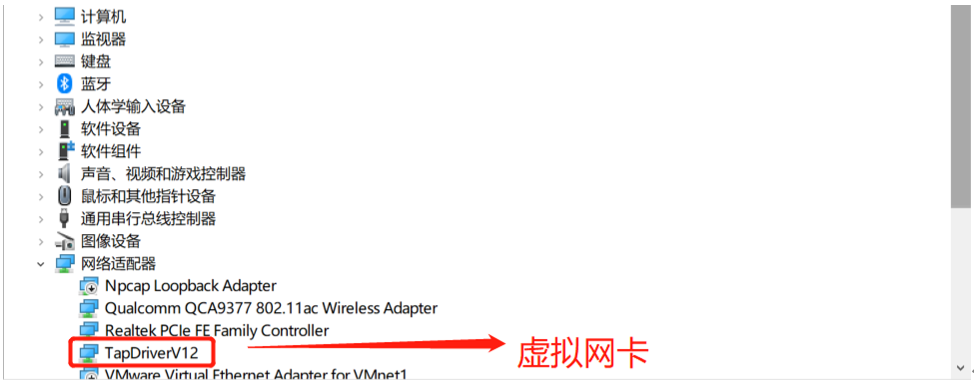

打开设备管理器,在设备管理器中出现TapDriverV12,即已安装好虚拟网卡,可进行下载操作。
第一次安装后,如果提示找不到虚拟网卡,可以重启电脑解决。
在进行远程上下载前,要确保电脑上已经安装好了蓝蜂虚拟网络工具和虚拟网卡,如果没有安装,请重新安装蓝蜂虚拟网络工具,虚拟网卡驱动在此工具中集成。

四. 虚拟网络工具配置说明

注意:
1、在使用虚拟网络工具前,需保证EG20网关可以连接到EMCP云平台,并且设备已经绑定在对应的账号下,同时固件版本为v1.6.6以上。如果不是,点击固件版本处的更新,如下图所示。
2、确保PLC网口与EG20网关的LAN已连接。
3、保持EG20为在线状态,使用虚拟网络工具过程中不要断电。

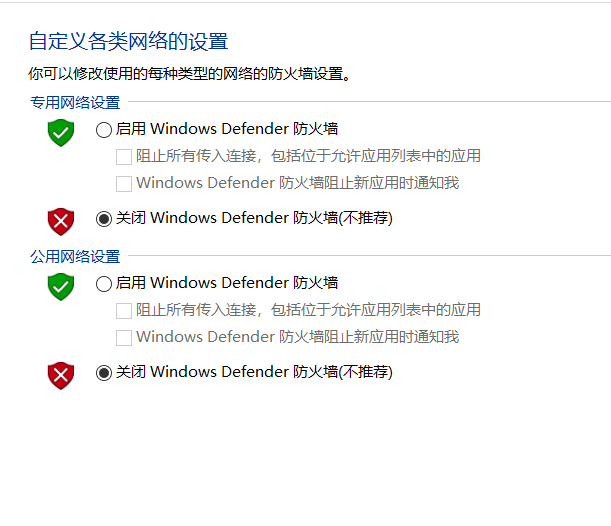

4、有些电脑系统安全性设置较高,可能屏蔽网线通讯,建议将电脑的防火墙关闭或者安全等级调整到最低。
5、虚拟网络工具连接成功模式下,不支持网关进行读写、升级、创建编辑删除(驱动、变量、报表)、恢复出厂、导入变量、复制设备、同步配置等操作,仅支持网关重启操作。当断开虚拟网络工具连接后,上述操作会恢复正常。
6、建议使用4G时,信号强度保持在70%以上。
备注:信号强度70%以上可以稳定运行,50%-70%能够连接成功但是下载程序时可能报错失败,50%以下不建议进行下载操作。

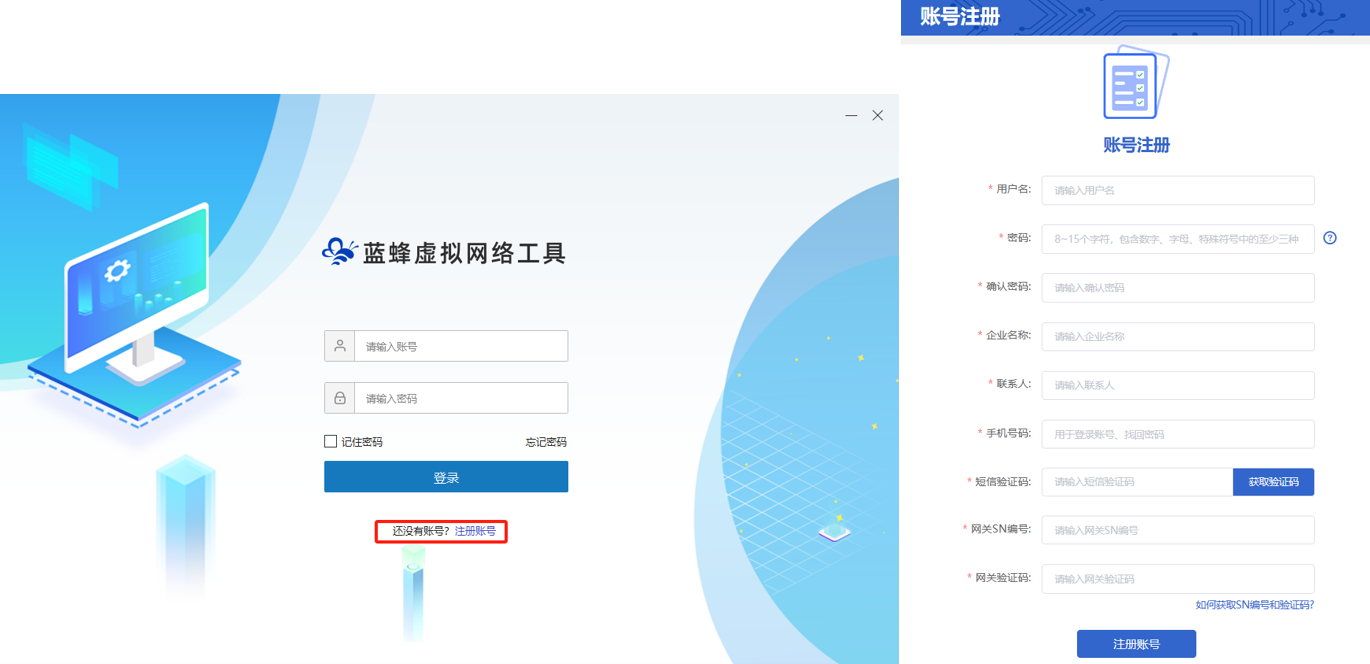

第一步:使用管理员身份打开【虚拟网络工具】,输入账号密码登录,新用户可点击下方的“立即注册”按钮在弹出的网页中注册账号。注:一个账号可以绑定多台网关,同一个用户注册一个账号就可以。

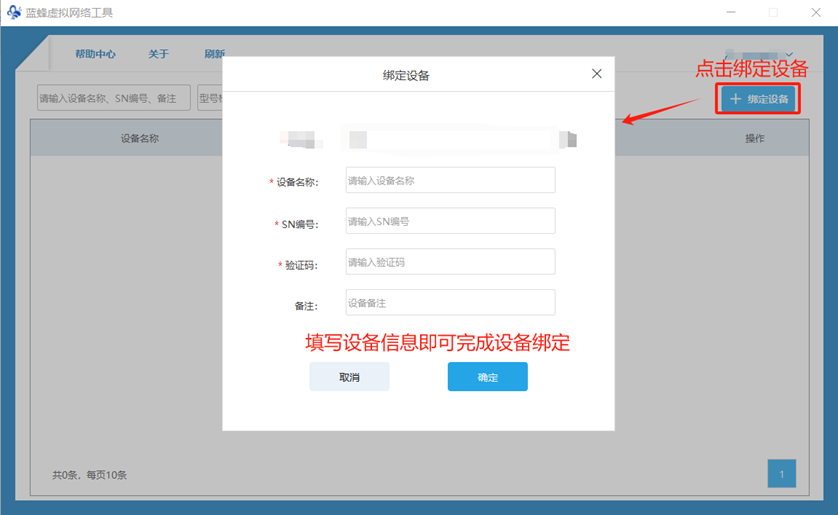

登录成功后,点击“绑定设备”,填写对应信息,SN编号在每台设备上都有贴出。

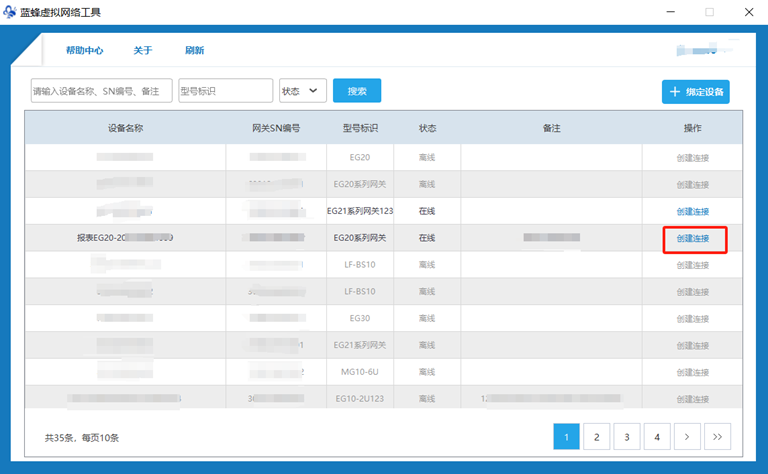

第二步:登录成功后,在需要进行远程下载的设备后方点击【创建连接】,如下图:

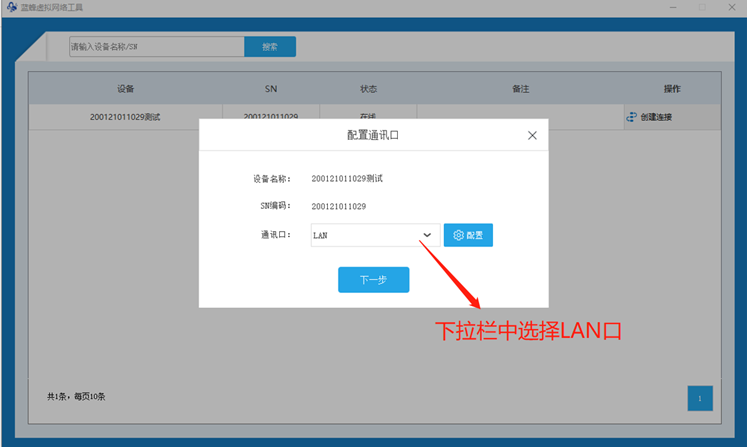

第三步:弹出配置通讯口,此处选择的是网关的通讯口,下拉框中选择【LAN】,再点击后面的【配置】:

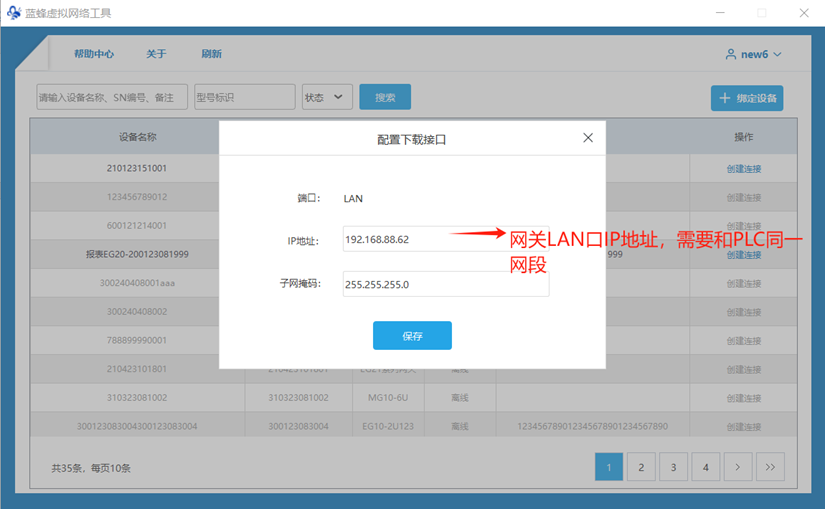

第四步:在“配置下载接口”弹窗中选择“手动设置IP”,此处设置的是网关LAN口的IP,配置好后点击【保存】,在弹出界面点击【确认】。成功后点击【下一步】。
此步骤中需要将手动设置的IP地址与将要进行下载的PLC设置为同一网段。子网掩码根据IP地址正确填写。

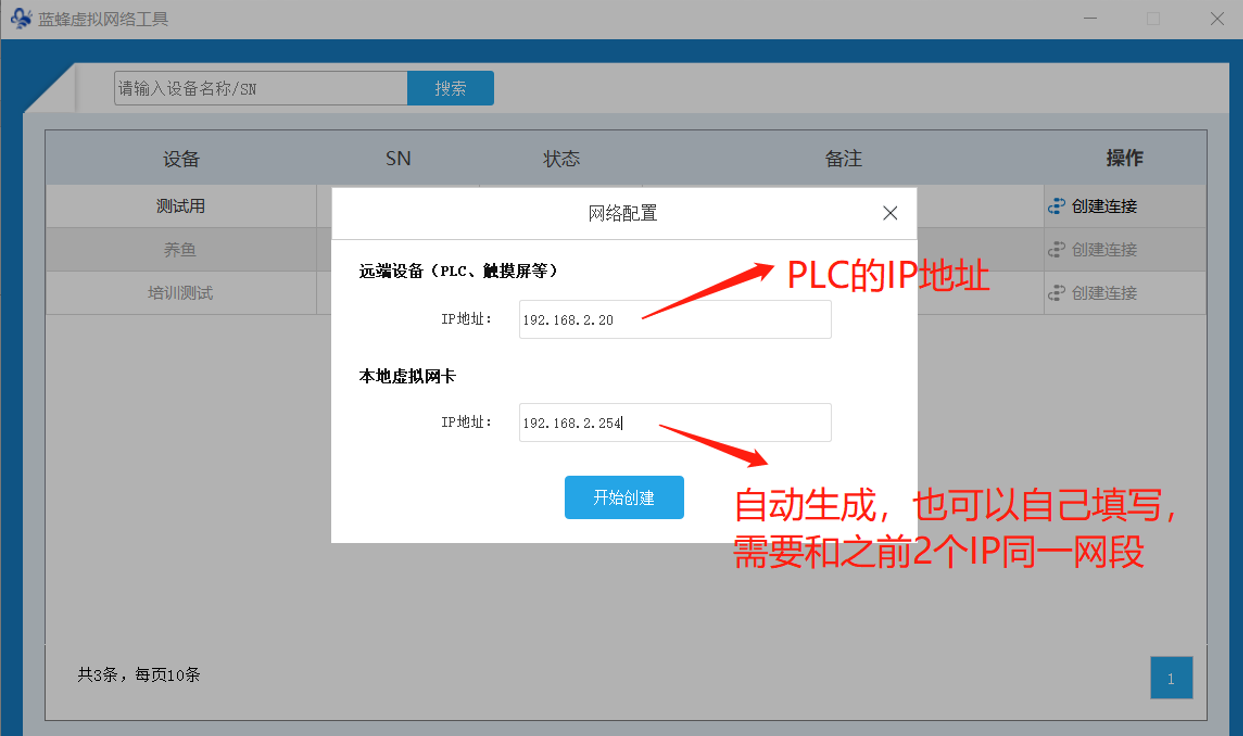

例如,PLC的IP地址为192.168.2.20,此处的IP地址可以设置为192.168.2.100,或者可以选择软件自动生成的IP地址。根据IP地址,此处的子网掩码为255.255.255.0。
第五步:填写要连接的下位机的信息。
根据自己的需求,配置好后,点击开始创建即可。

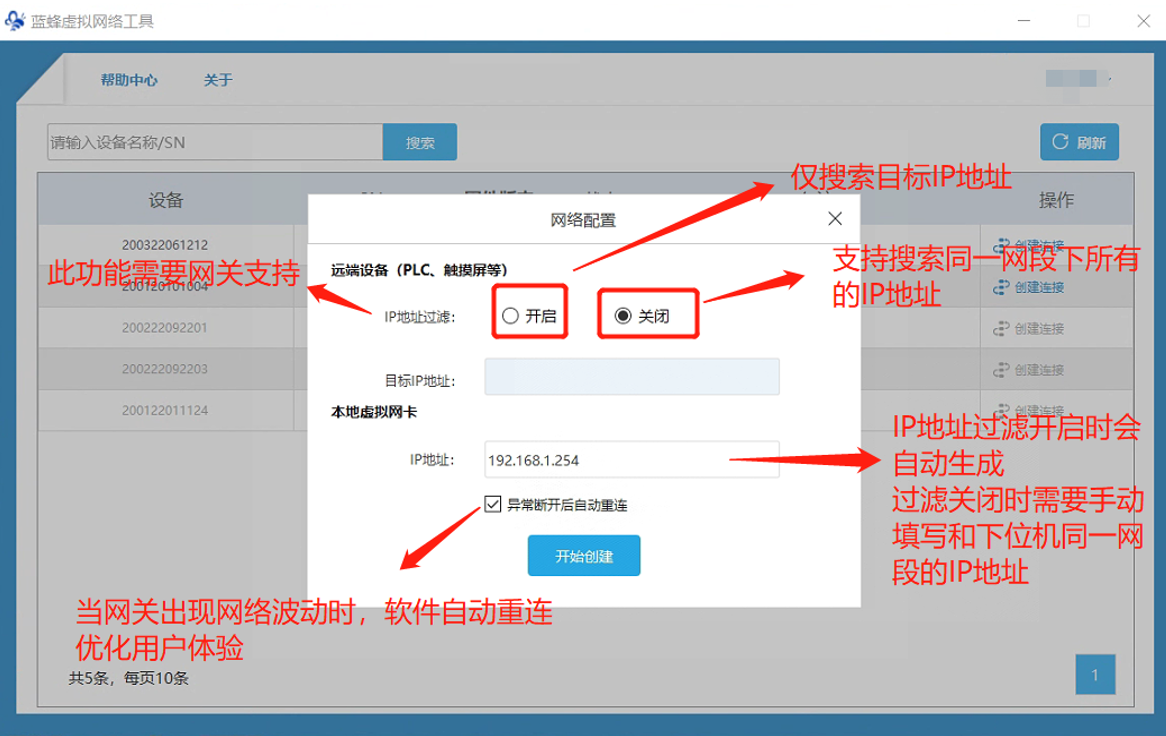

※【IP地址过滤】功能说明:
此功能需要网关配合,需要将网关升级到2.4.X版本以上。
选择【开启】,即需要填写下位机的IP地址,此时本地虚拟网卡会根据填写的IP地址自动生成一个IP地址,默认即可。网关只会搜索该地址下的设备进行连接。
选择【关闭】,此时不能填写目标IP地址,本地虚拟网卡地址需要手动填写,填写和下位机同一网段的任一地址即可,网关会根据设置的地址自动搜索该网段内所有IP地址,即可在下位机软件中实现搜索IP地址的功能。
第六步:弹出连接已成功建立,说明网关与虚拟网络工具已经建立连接,此时可以进行PLC程序的下载上传等操作。
当【远程下载工具】提示连接已经成功建立后,不要关闭工具,此时需要保证网关在线,不要断电。返回桌面,打开下位机编程软件对下位机进行操作,当建立成功并有数据通讯时,可以看到远程工具界面中的箭头在流动。

五. 网口下载PLC说明

以下均为实际测试使用的型号,IP地址为实际地址,使用时需要根据现场环境自行填写。
以下测试的PLC,都可以实现程序监控、上传、下载。

5.1 西门子smart200PLC下载说明

PLC的IP地址是192.168.2.20。

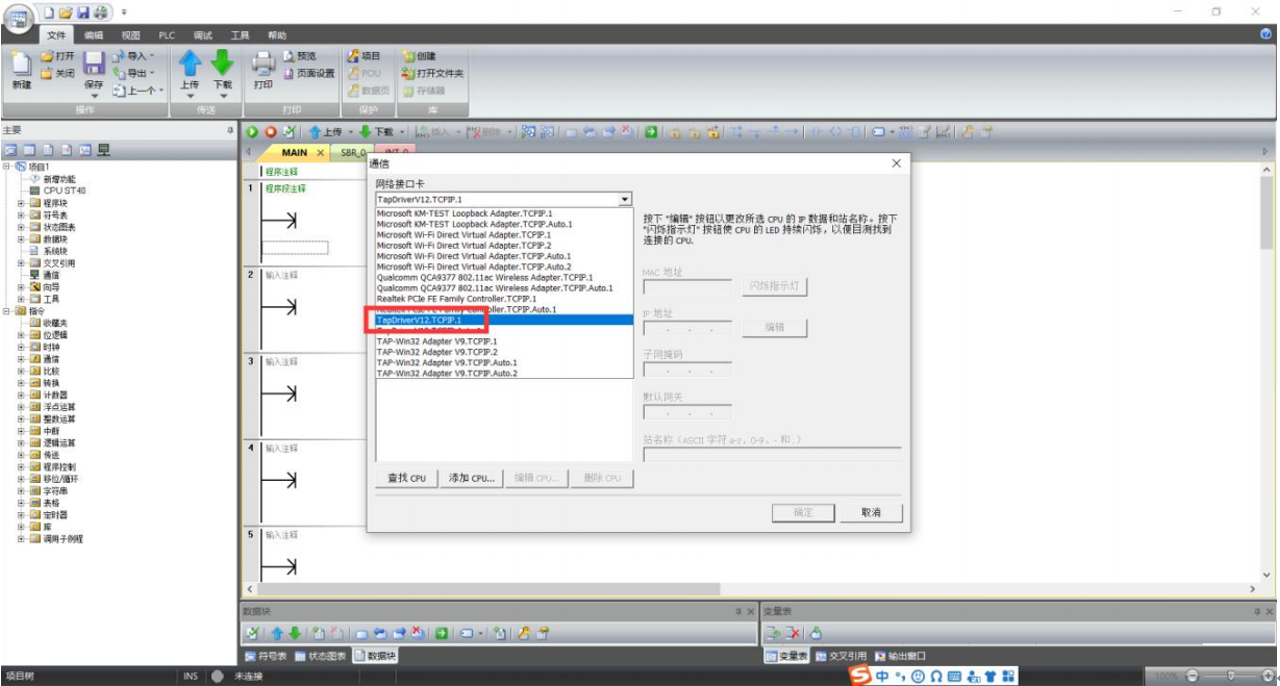

第一步:打开程序文件,进入软件【通讯】功能页,选择网卡为虚拟网卡【TapDriveV12.TCPIP.1】, 如下图:

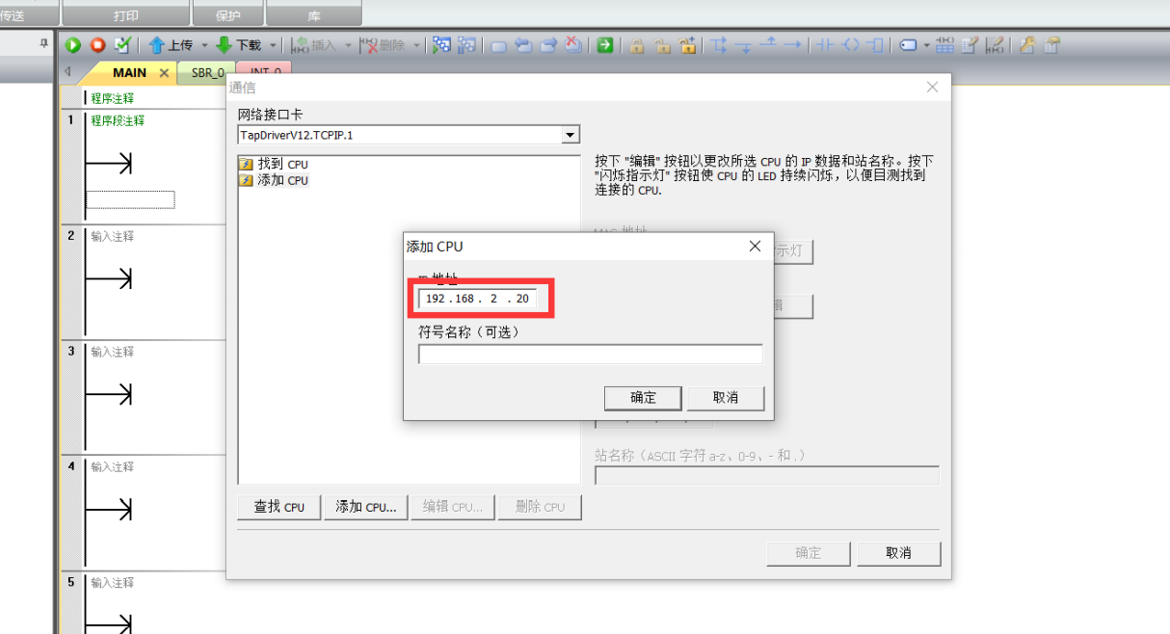

第二步:手动添加 PLC 的 IP。此处无法使用查找 CPU 功能。此处必须手动添加IP地址。如下图:

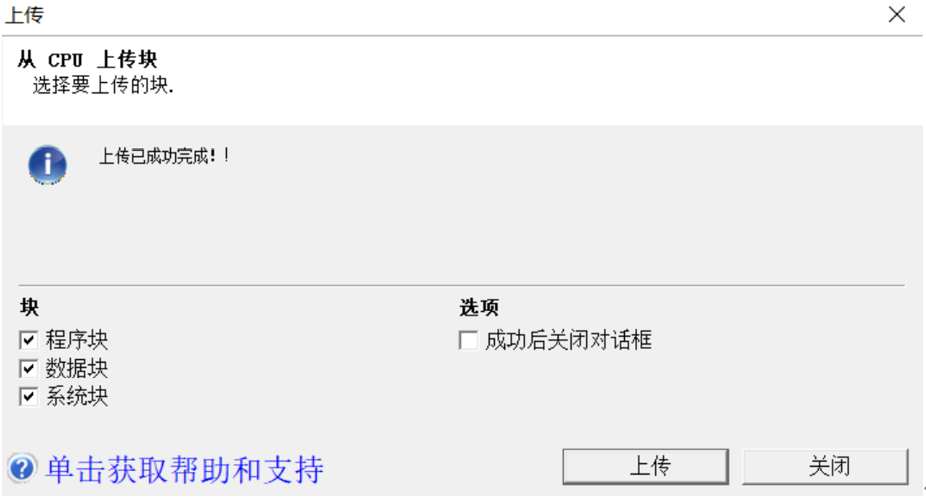

第三步:与 PLC 连接并可以正常下载、上传和调试。如下图:
PLC点击下载程序后,如没有弹出错误提示,也没有进度条提示时,即PLC程序正在下载中,请耐心等待。
注意:对西门子smart200PLC远程下载程序时,如果连接有MCGS触摸屏并且触摸屏设置了西门子200SMART驱动,下载程序时会出现触摸屏与PLC通讯异常或报下载错误(从PLC接收数据时发生错误)。以下是解决方法:
方法一:如果遇到这个问题,您可以找MCGS厂家获取最新的200SMART驱动。
方法二:按如下操作:

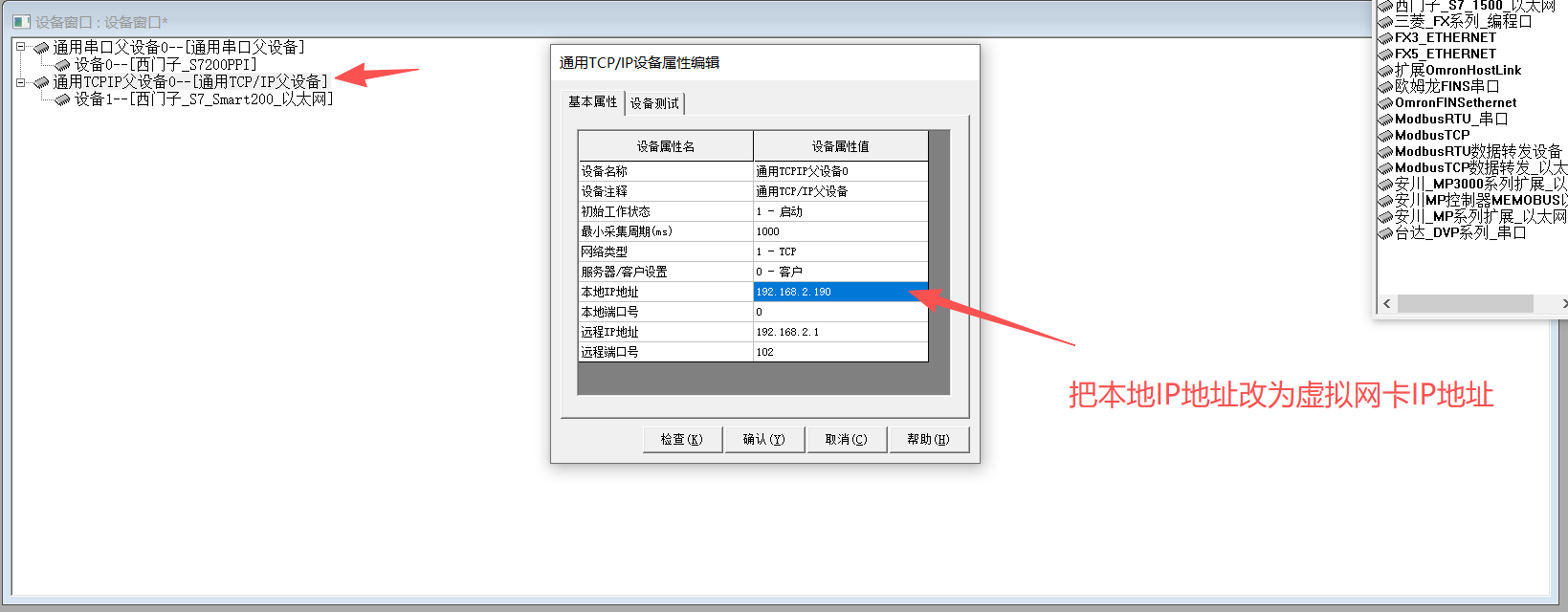

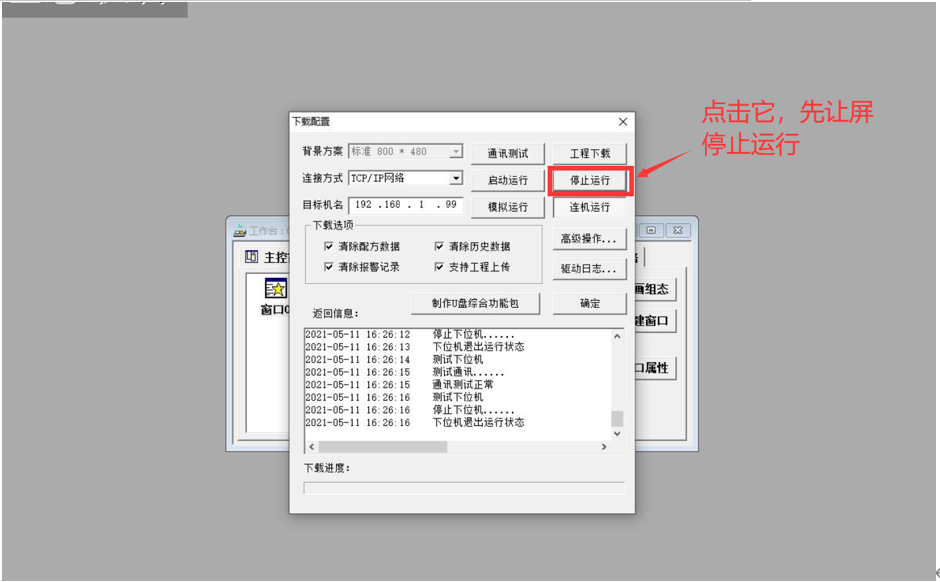

第一步:先将远程工具连接MCGS触摸屏,然后将屏远程停止运行。
第二步,将远程工具重新连接PLC,然后进行正常的远程下载与调试。

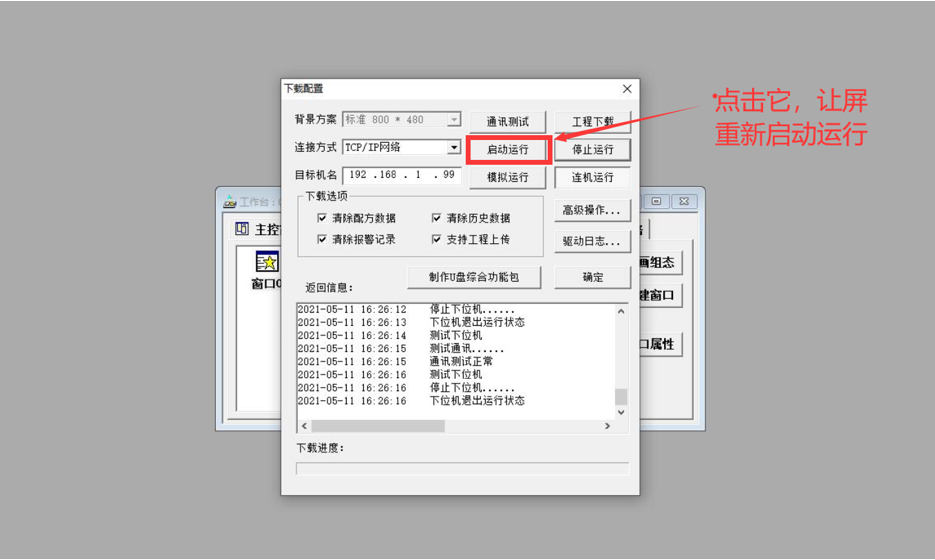

第三步,PLC远程下载结束后,重新连接MCGS屏,然后将屏远程启动运行。

5.2  西门子1200/1500PLC下载说明

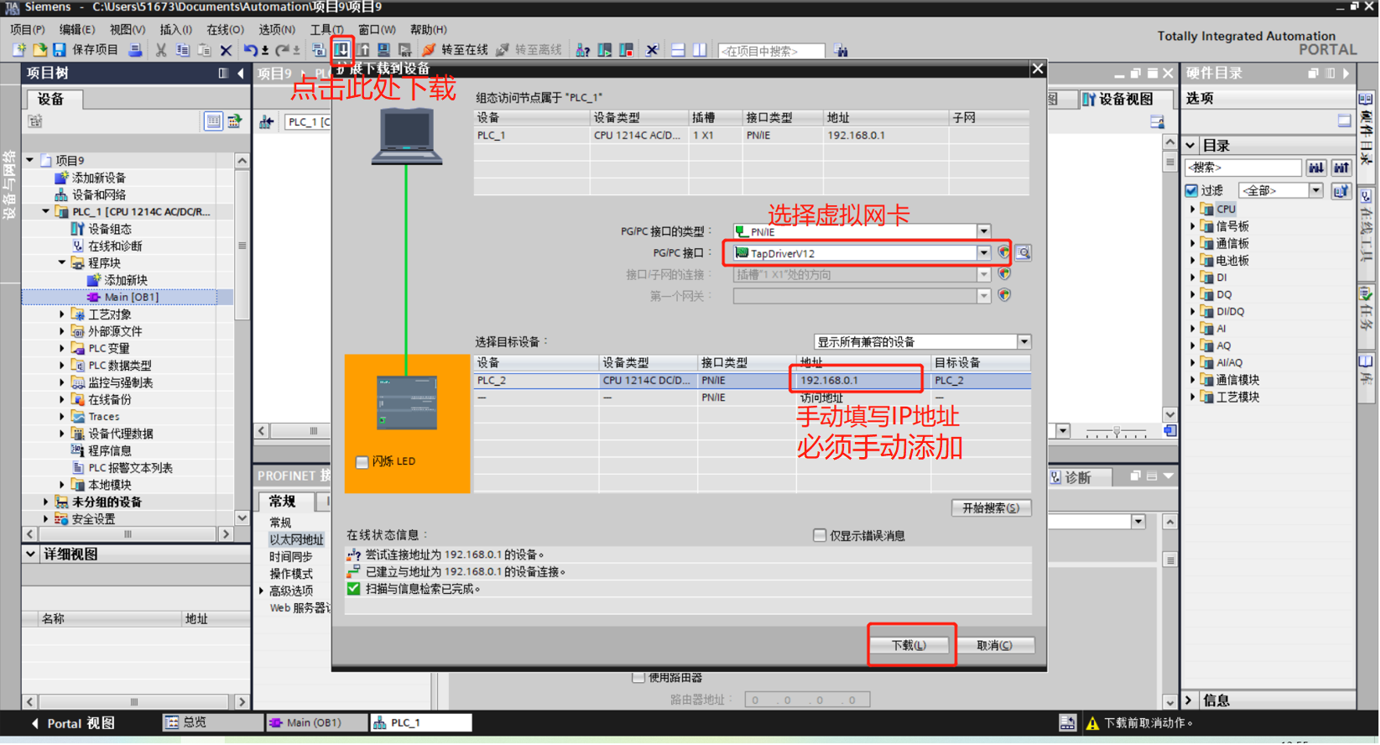

第一步:打开博图软件,打开需要下载的程序(此说明以1200 CPU1214C为例)。此PLC地址为192.168.0.1。
注意:在选择目标设备处必须手动填写IP地址,不能自动搜索。

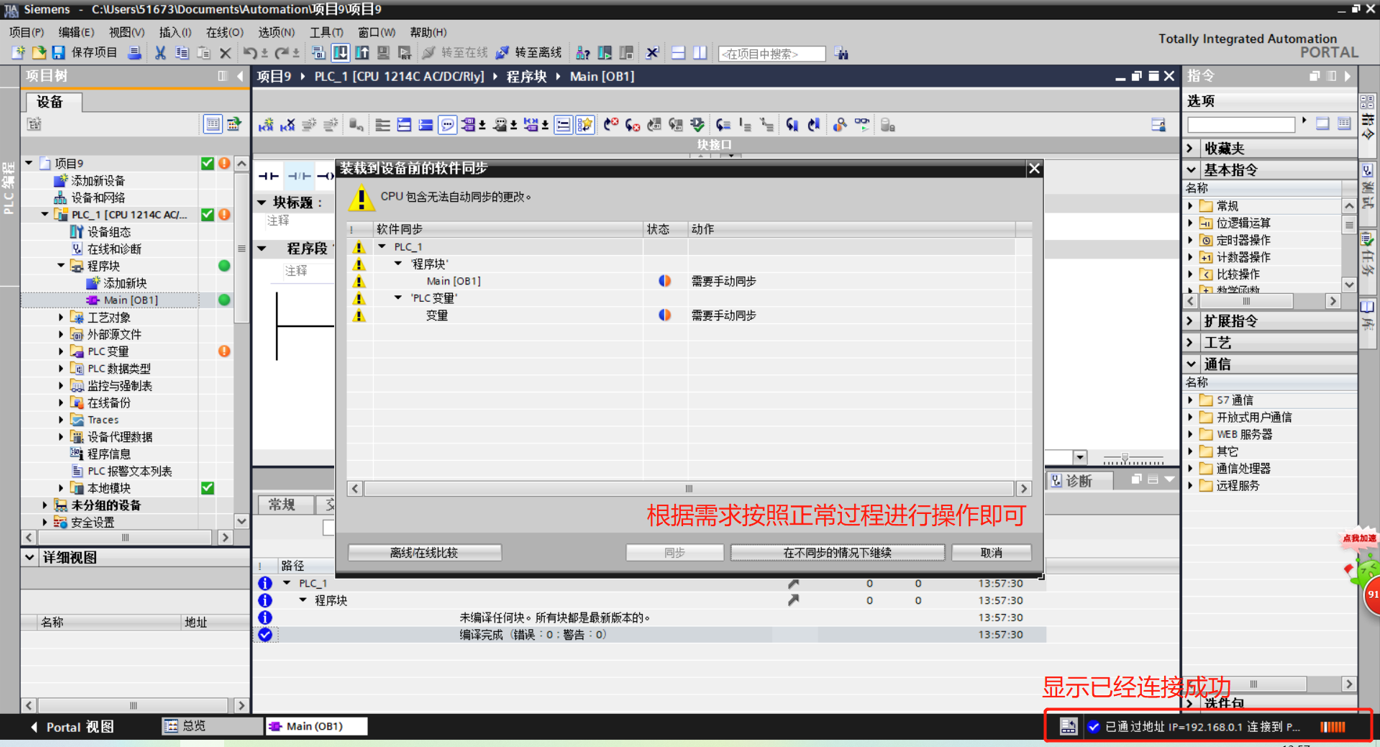

第二步:识别到设备后,根据实际需求点击下载即可。

5.3 海为PLC下载说明

以海为AC12M0R为例。

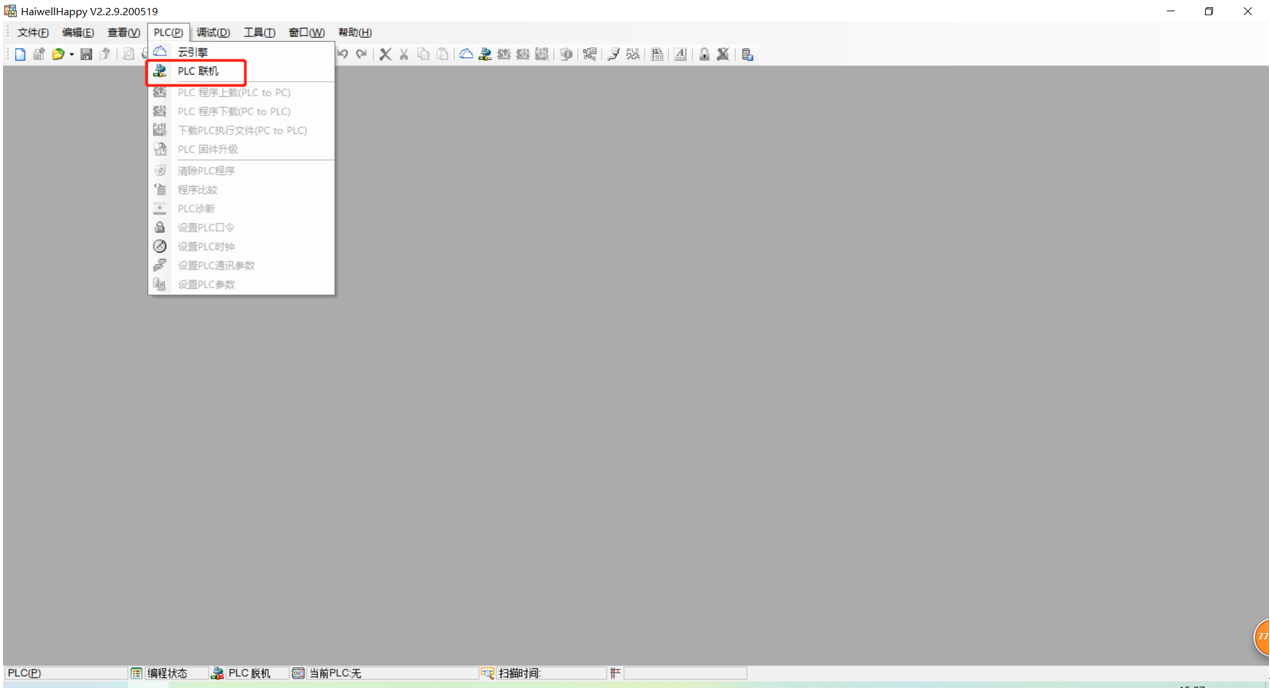

第一步:打开【Haiwellhappy】软件,点击【PLC联机】。

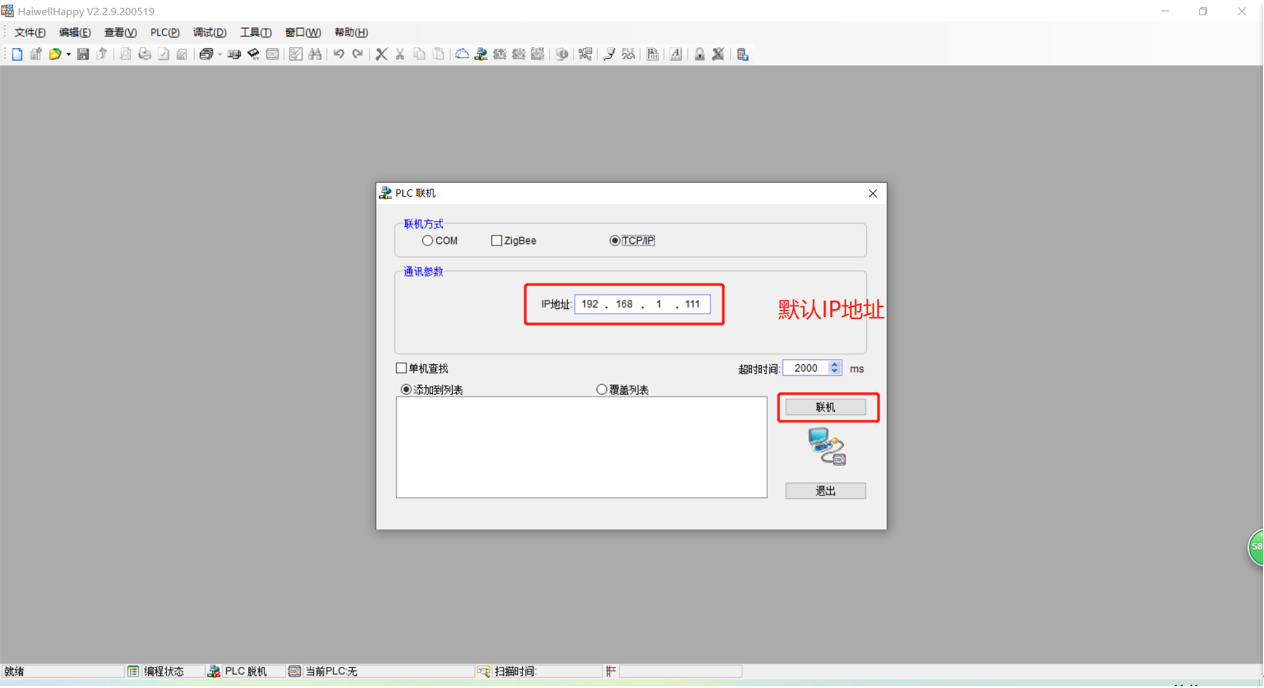

第二步:选择TCP/IP,并添加IP地址,此PLC地址为192.168.1.111。

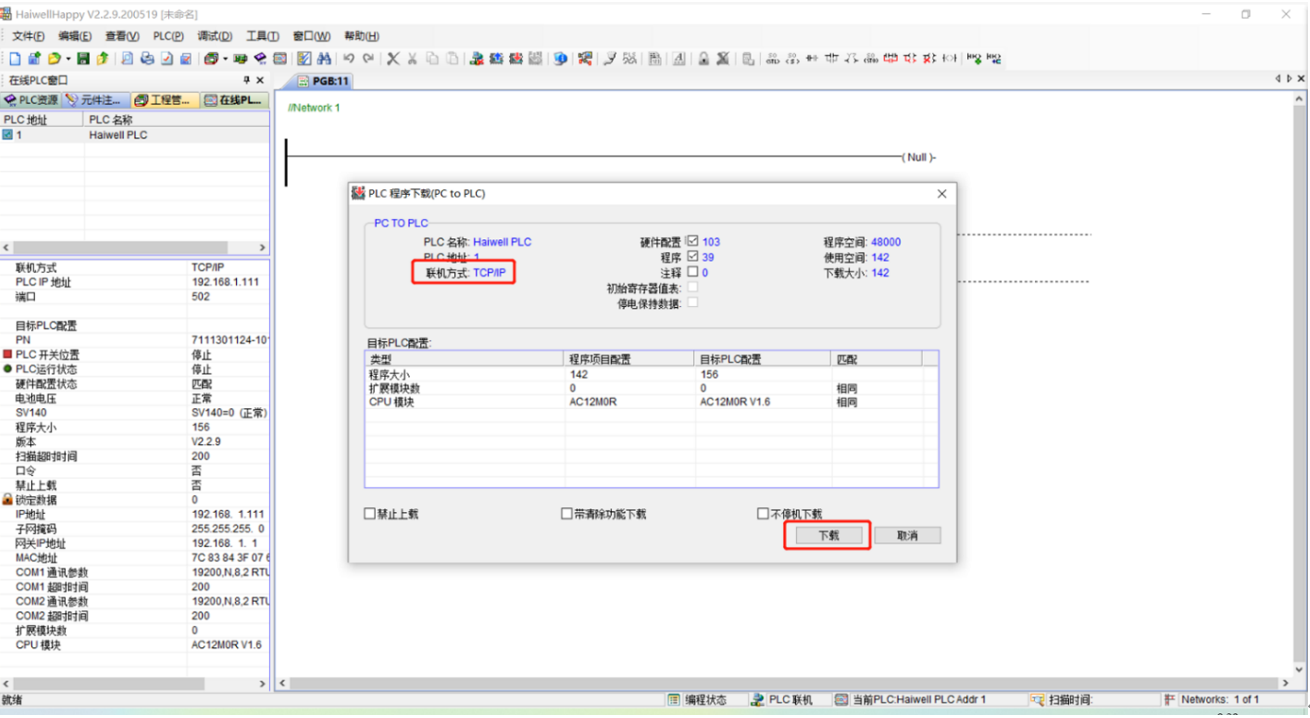

第三步:通讯成功后点击下载即可。

5.4 台达PLC下载说明

以台达AS228T为例,PLC的IP地址为192.168.0.77。
第一步:打开COMMGR,创建一个新的设备。这里选虚拟网卡。

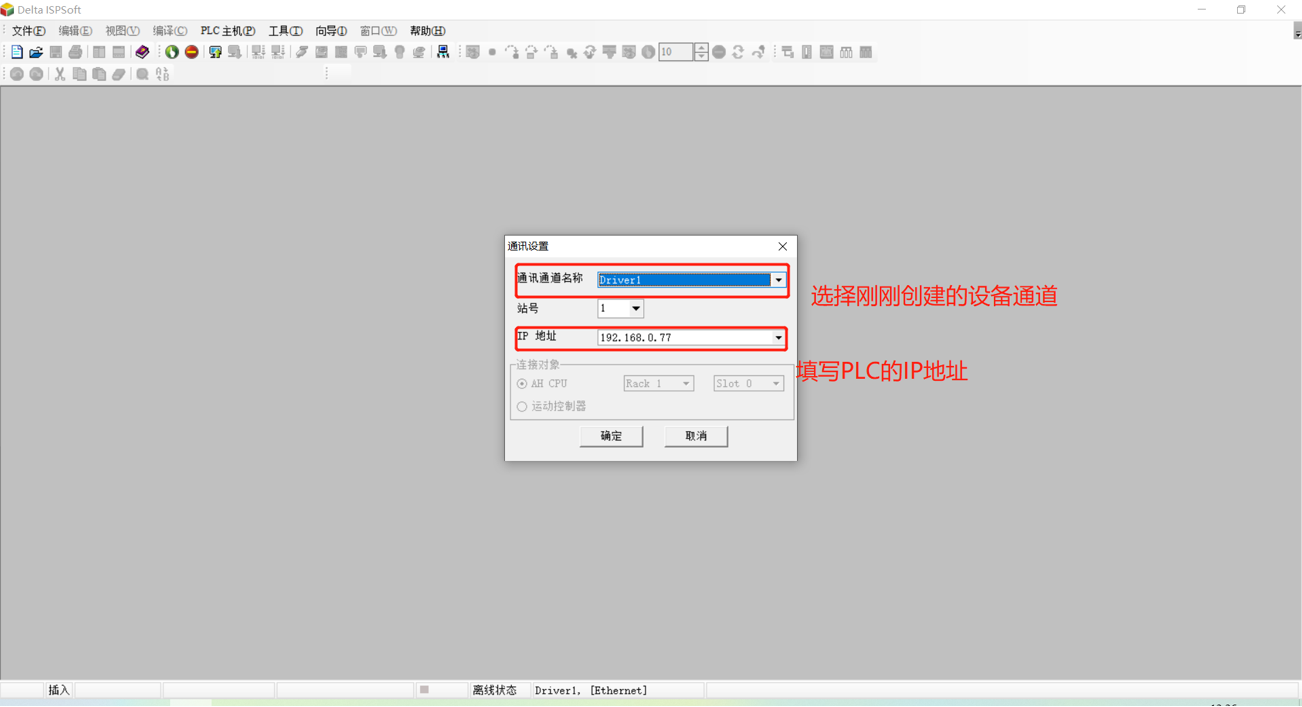

第二步:打开Delta ISPsoft软件进行配置。

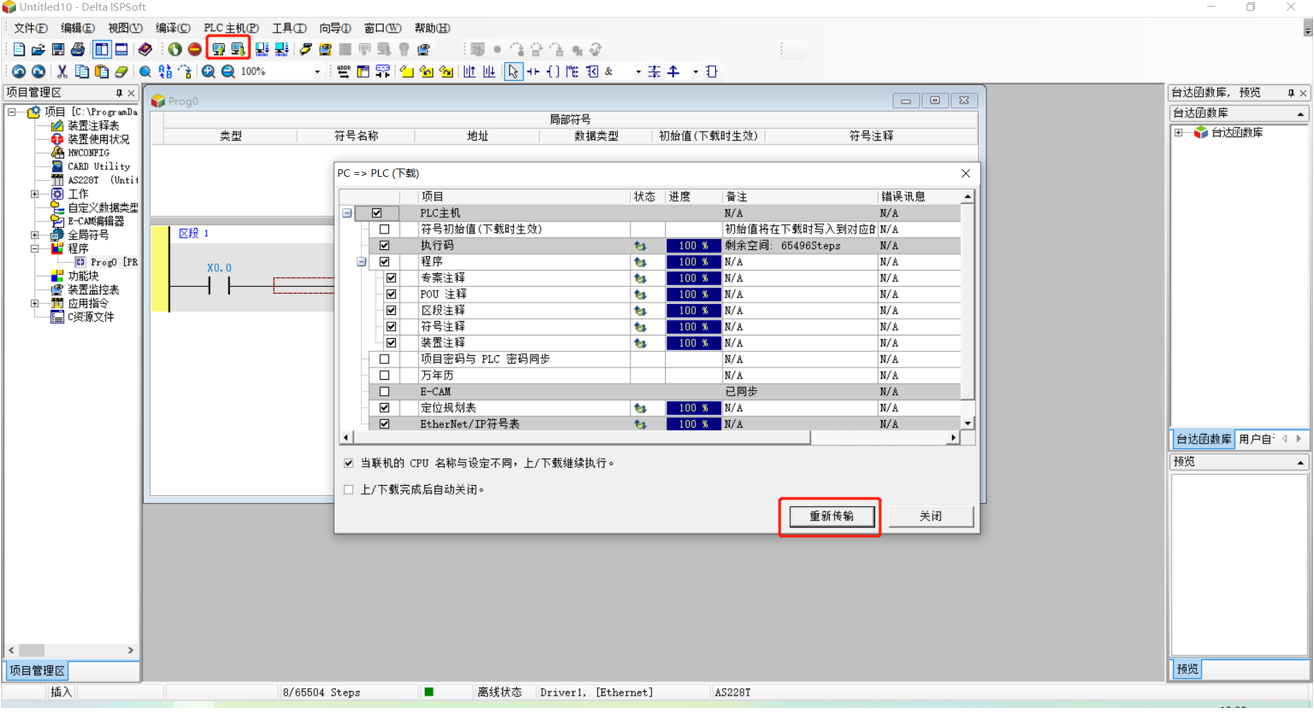

第三步:点击下载/上传即可。

5.5 三菱PLC下载说明

以三菱Q06UDEH CPU为例,IP地址为192.168.1.1。

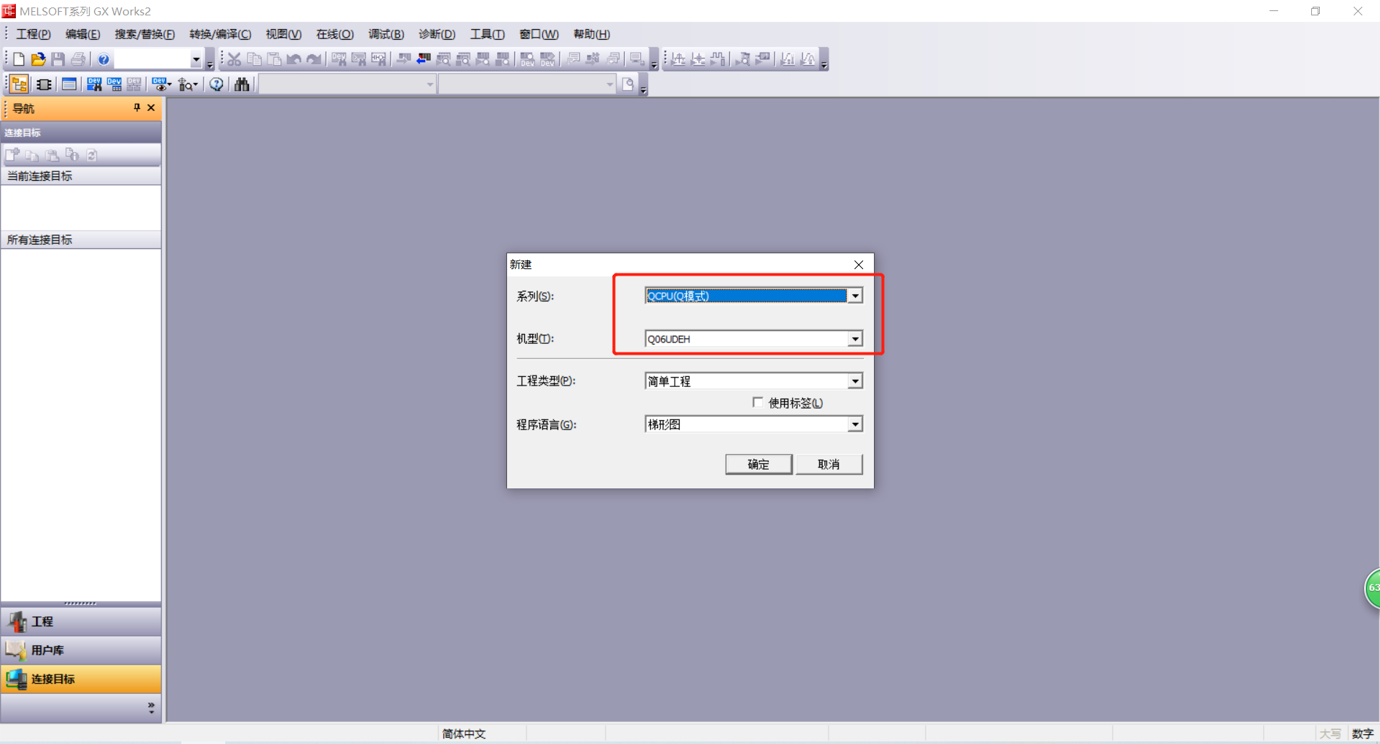

第一步,打开三菱GX Works2,新建一个工程。

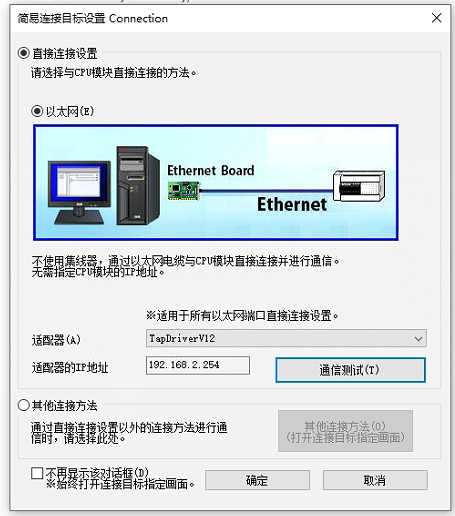

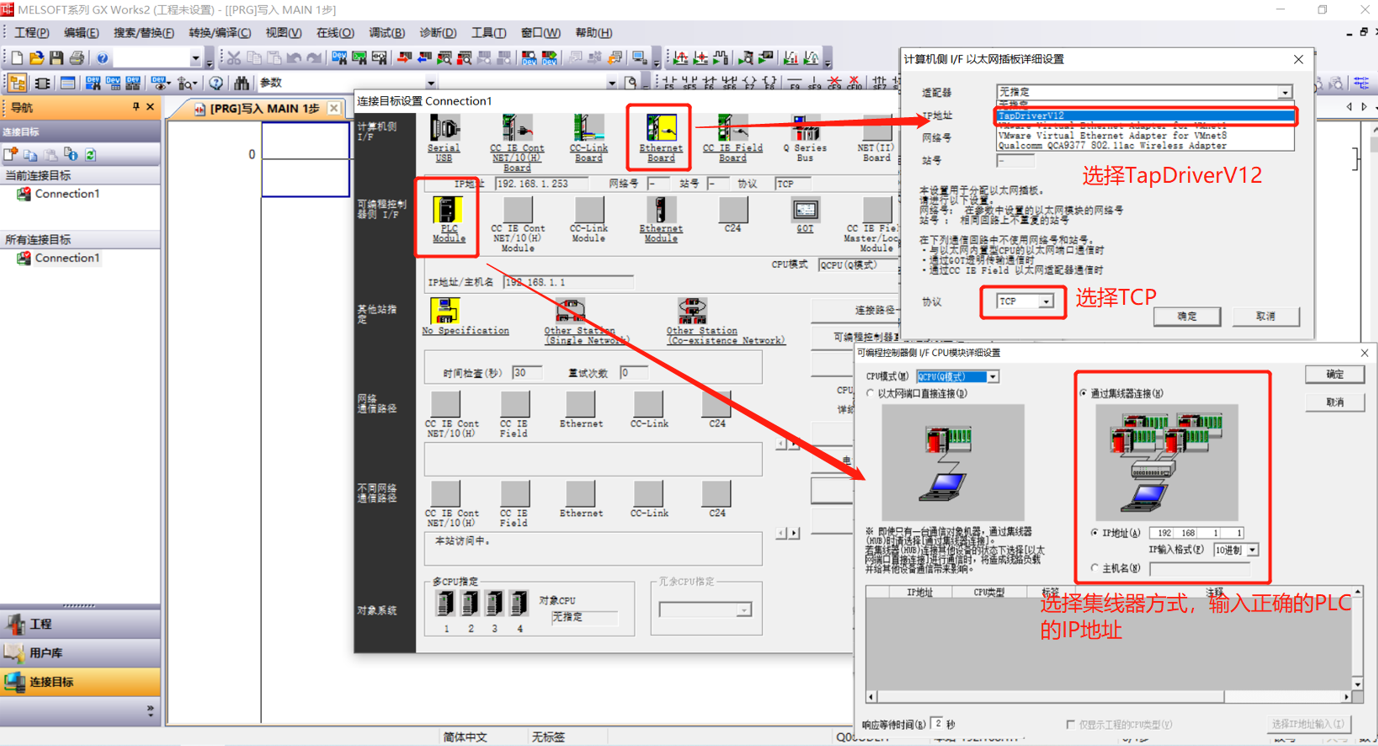

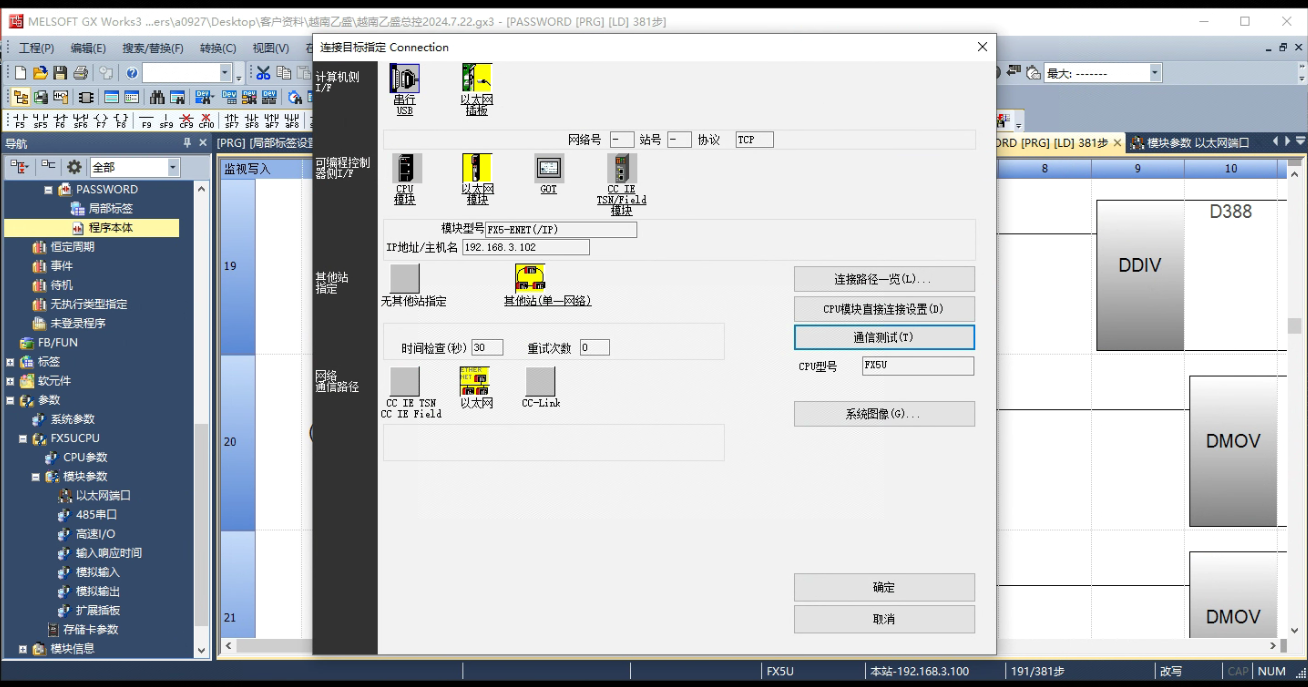

第二步,点击“连接目标”,按如下如配置。

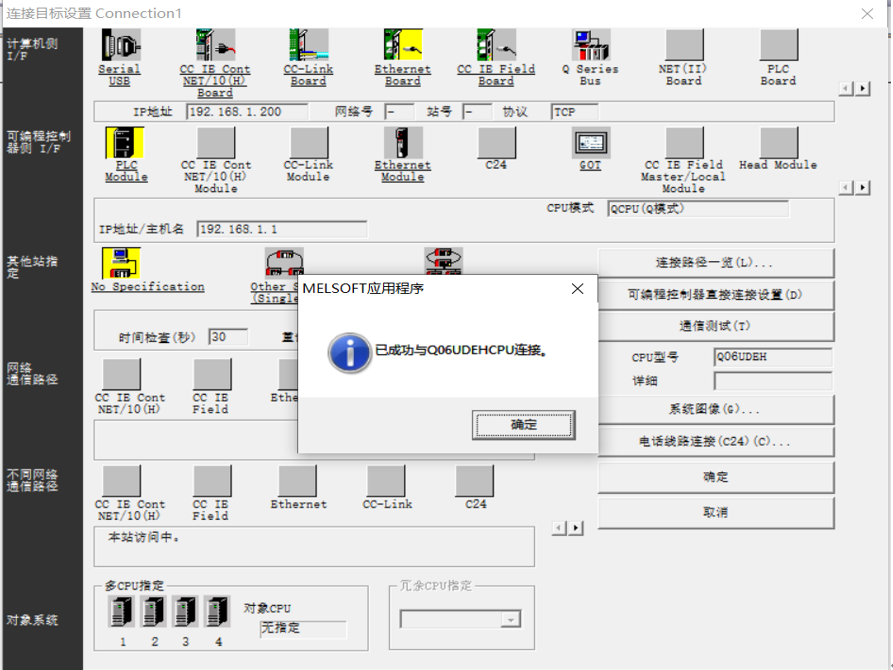

第三步,点击通讯测试,待测试成功后即可上传下载程序。

5.6  西门子LOGO下载说明

西门子LOGO型号为:LOGO!8.FS4。IP地址为192.168.0.3。
第一步:打开软件编辑界面,此软件版本为V8.3.0。

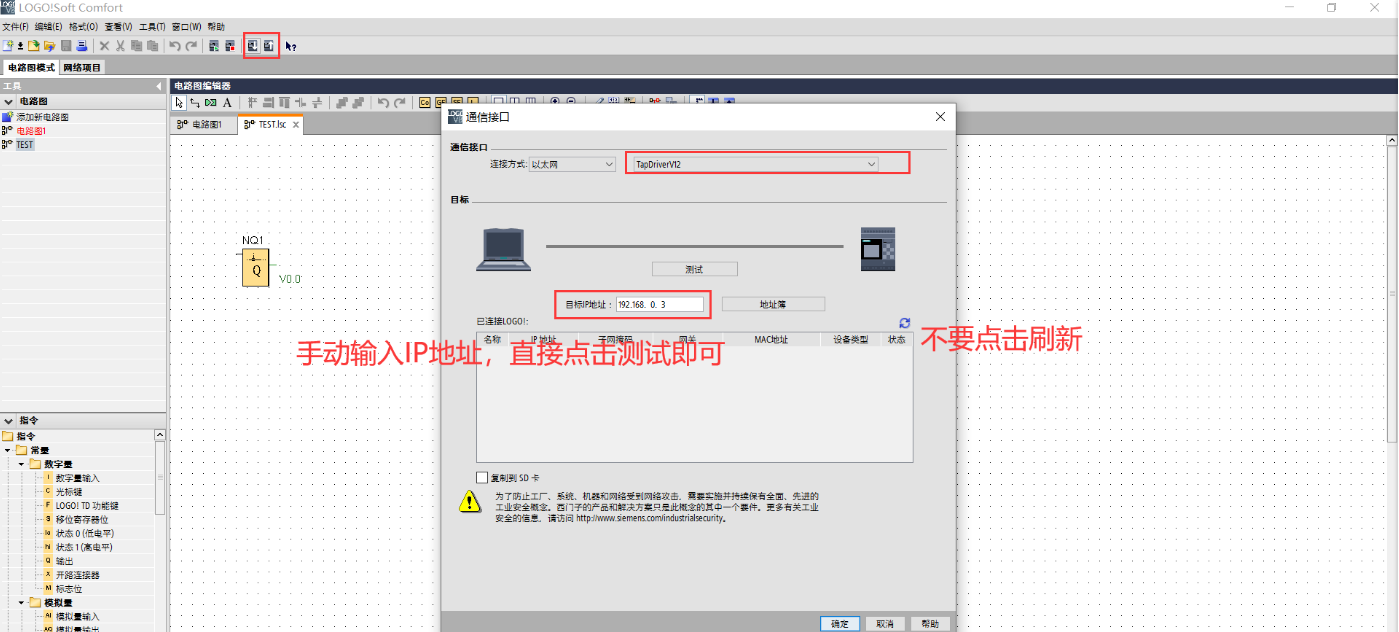

注意:这里如果点了刷新是搜索不到IP地址的,需要手动添加IP地址。

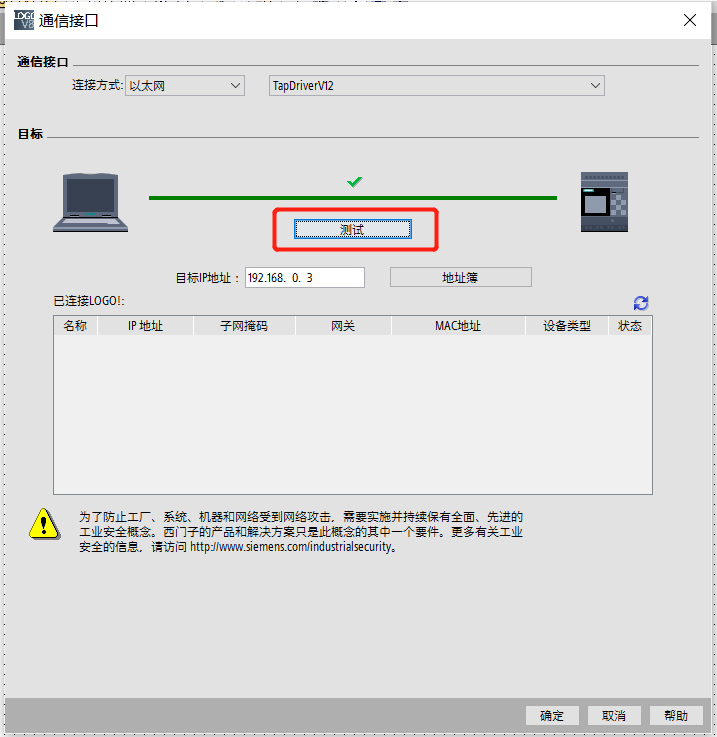

第二步:点击测试,出现绿色“✔”后连接成功,即可进行下载上传操作。
注意:点击上传或下载按钮后可能没有弹出确认按钮,多试几次即可。

5.7 西门子300/400PLC下载说明

西门子300/400PLC可以使用博图软件,也可以使用SIMATIC Manager软件。
以下内容以西门子300PLC为例。CPU型号为314-6EH04-0AB0。

5.7.1    博图软件

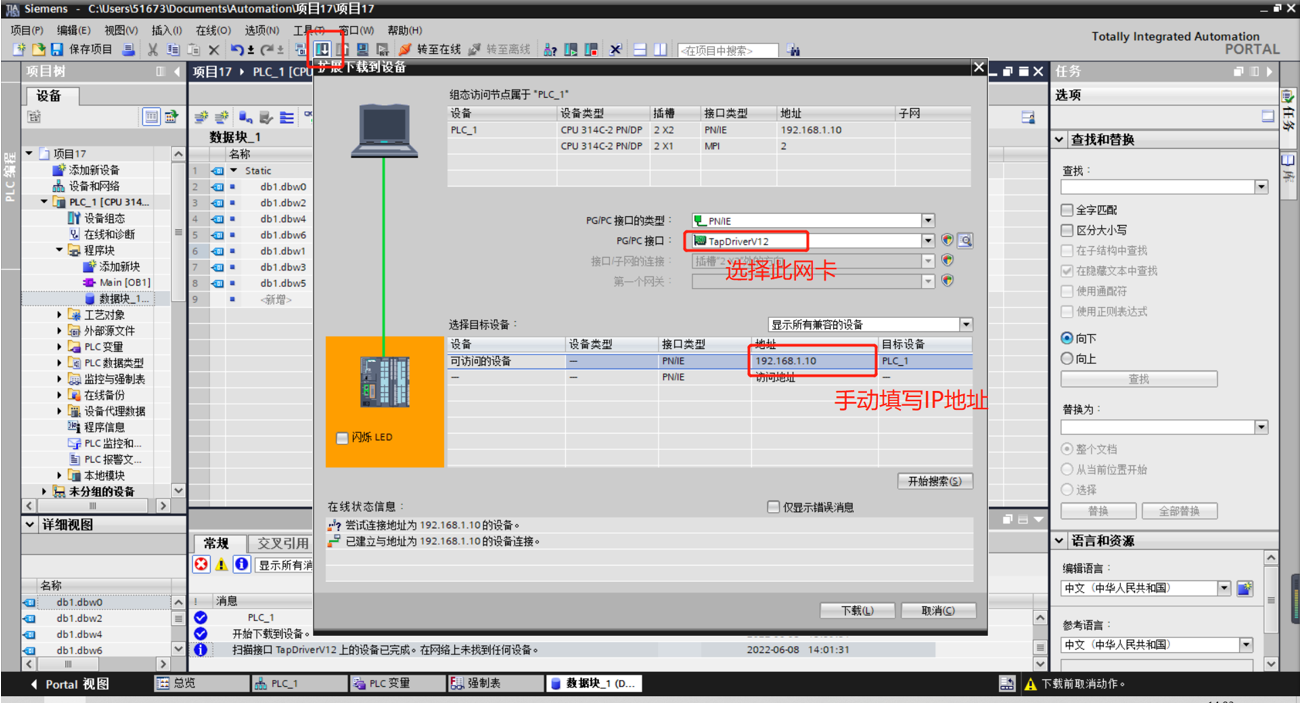

第一步:打开博图软件,打开需要下载的程序。此PLC地址为192.168.1.10。
注意:在选择目标设备处必须手动填写IP地址,不能自动搜索。
第二步:识别到设备后,根据实际需求点击下载即可。

5.7.2  SIMATIC Manager软件

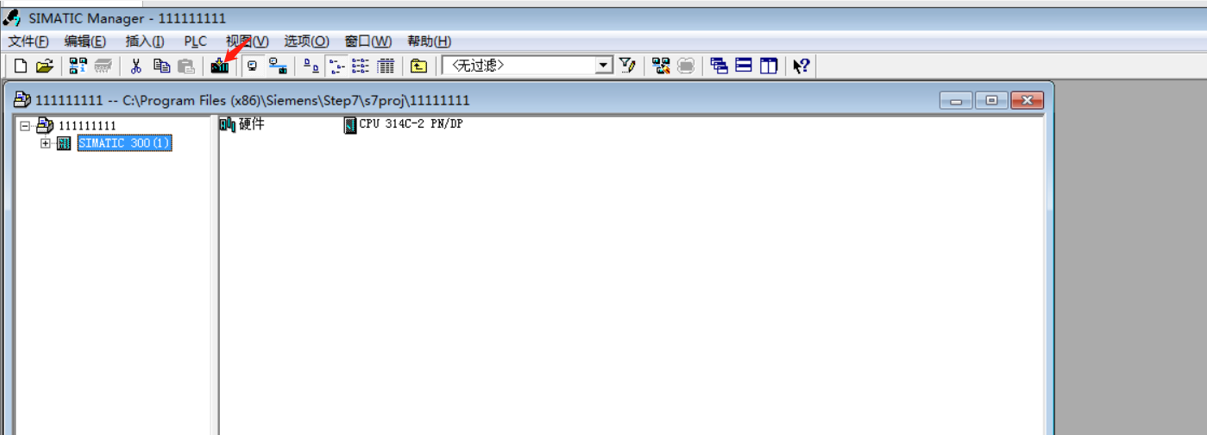

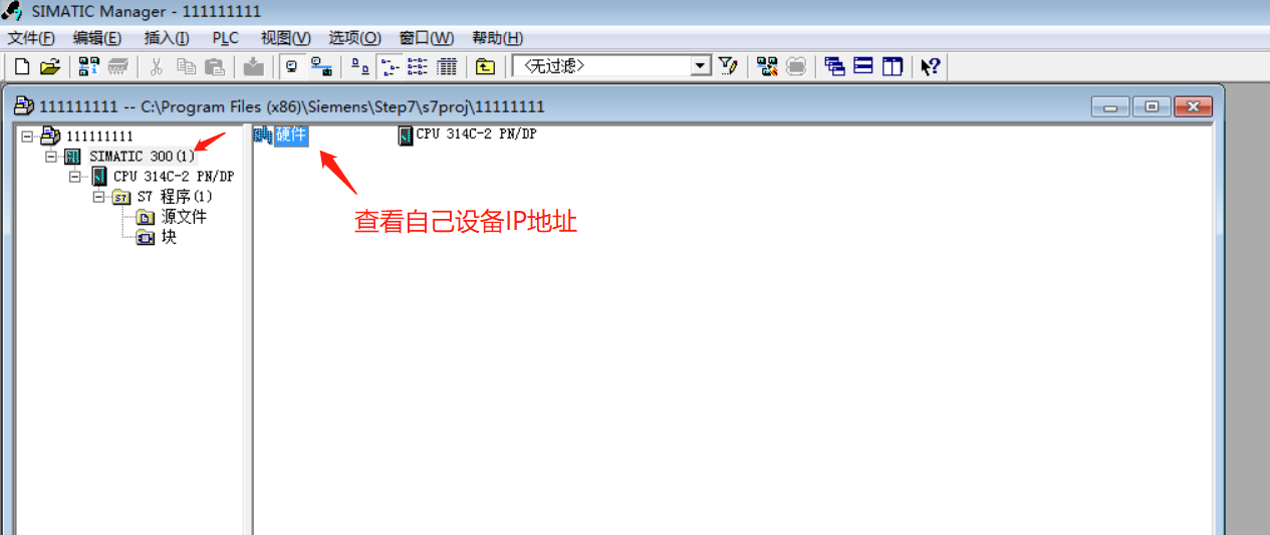

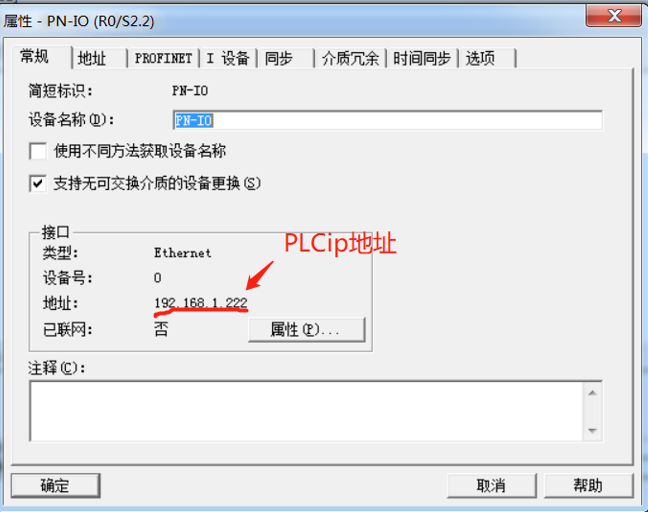

第一步:打开SIMATIC Manager软件,打开需要下载的程序。此PLC地址为192.168.1.222。

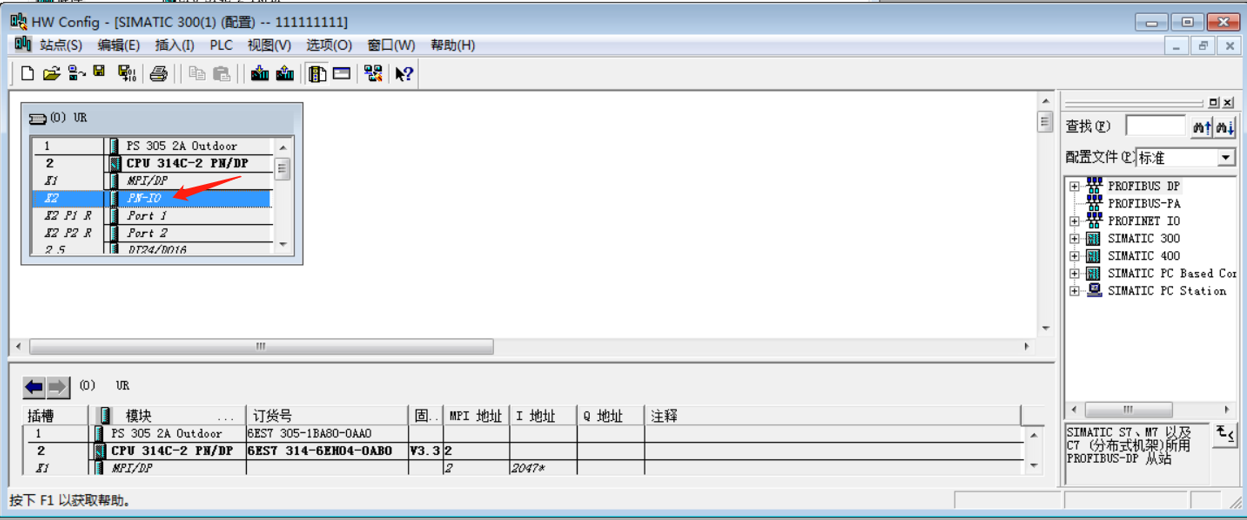

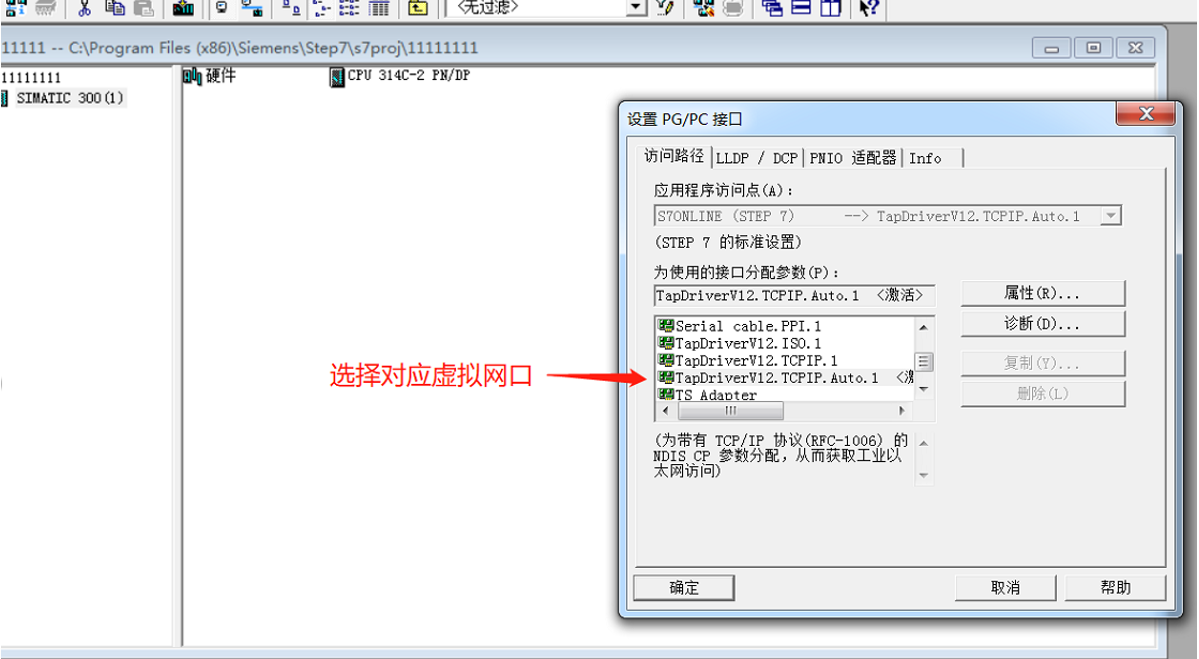

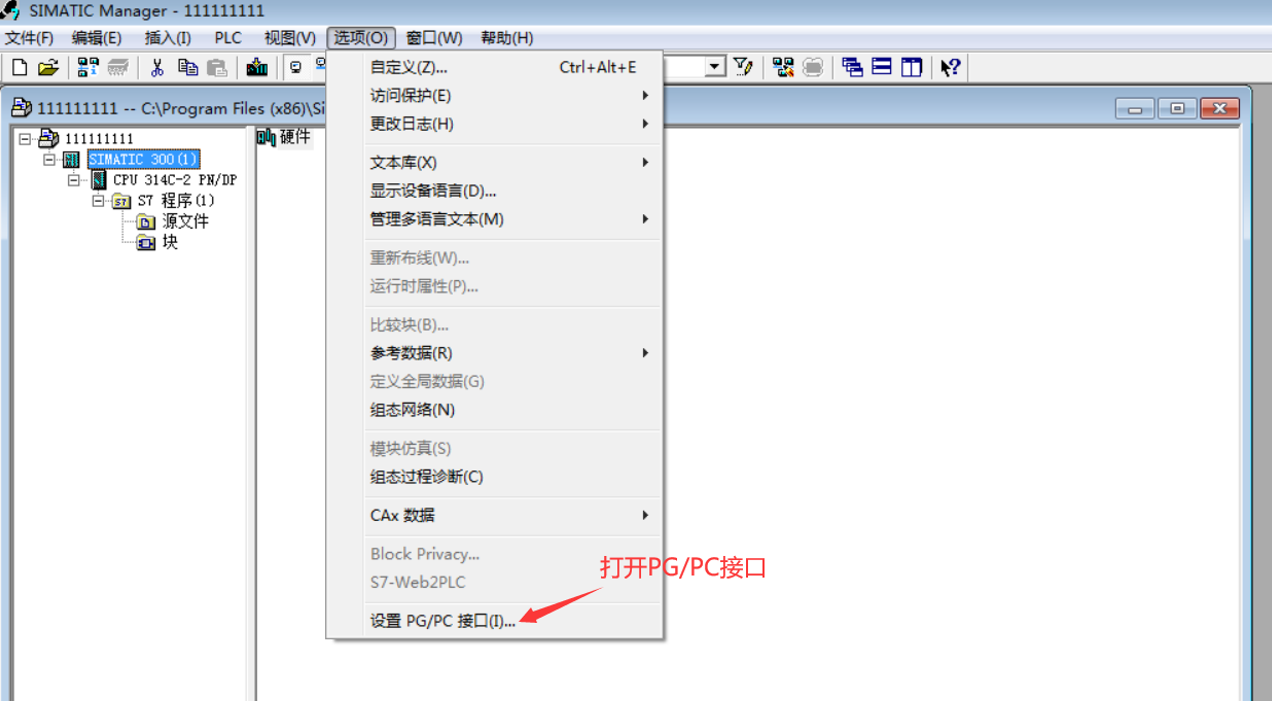

第二步:建立连接,设置虚拟网卡。

5.8 欧姆龙PLC下载说明

以欧姆龙CP2E-N20DR-A为例。
默认IP地址192.168.250.1   默认端口号9600     默认站号0
使用之前需要确认虚拟网络工具虚拟网卡设置是否和PLC网口同一网段。

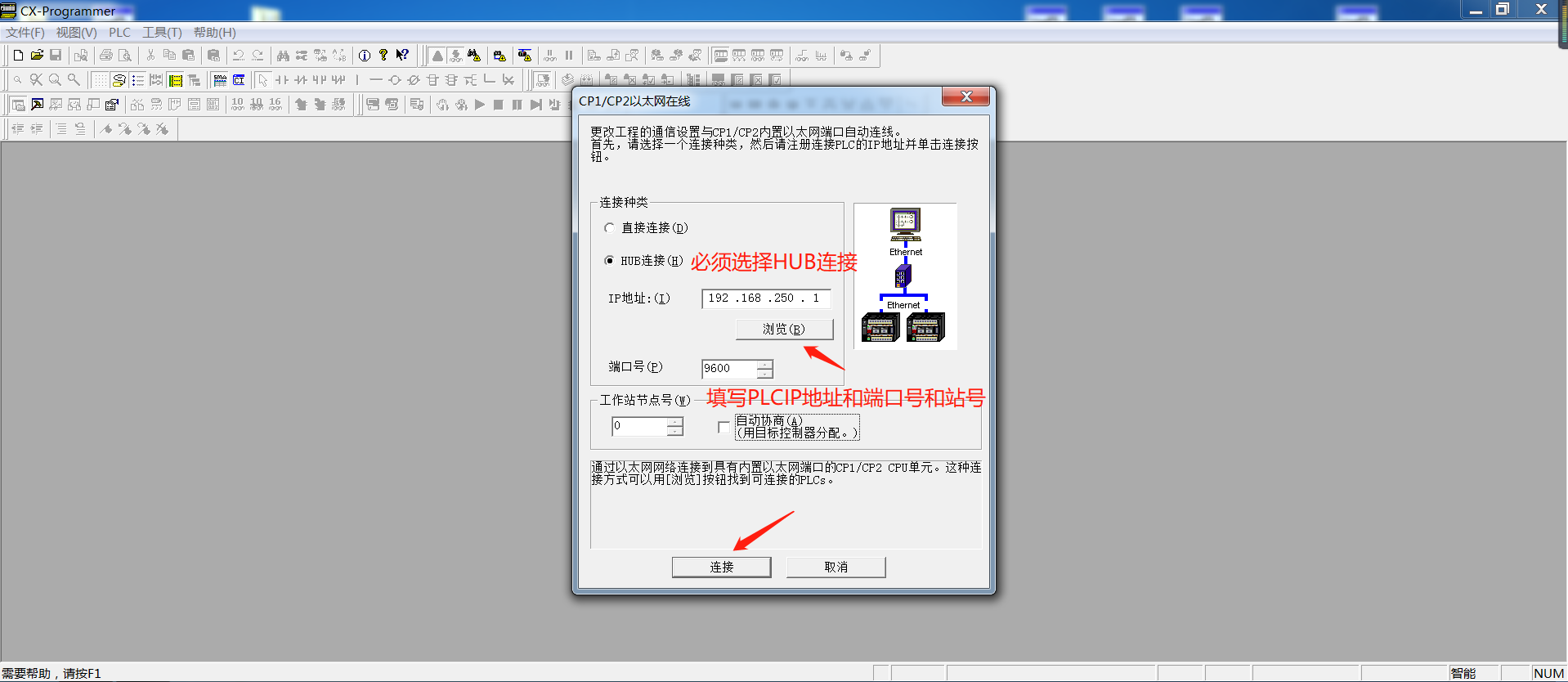

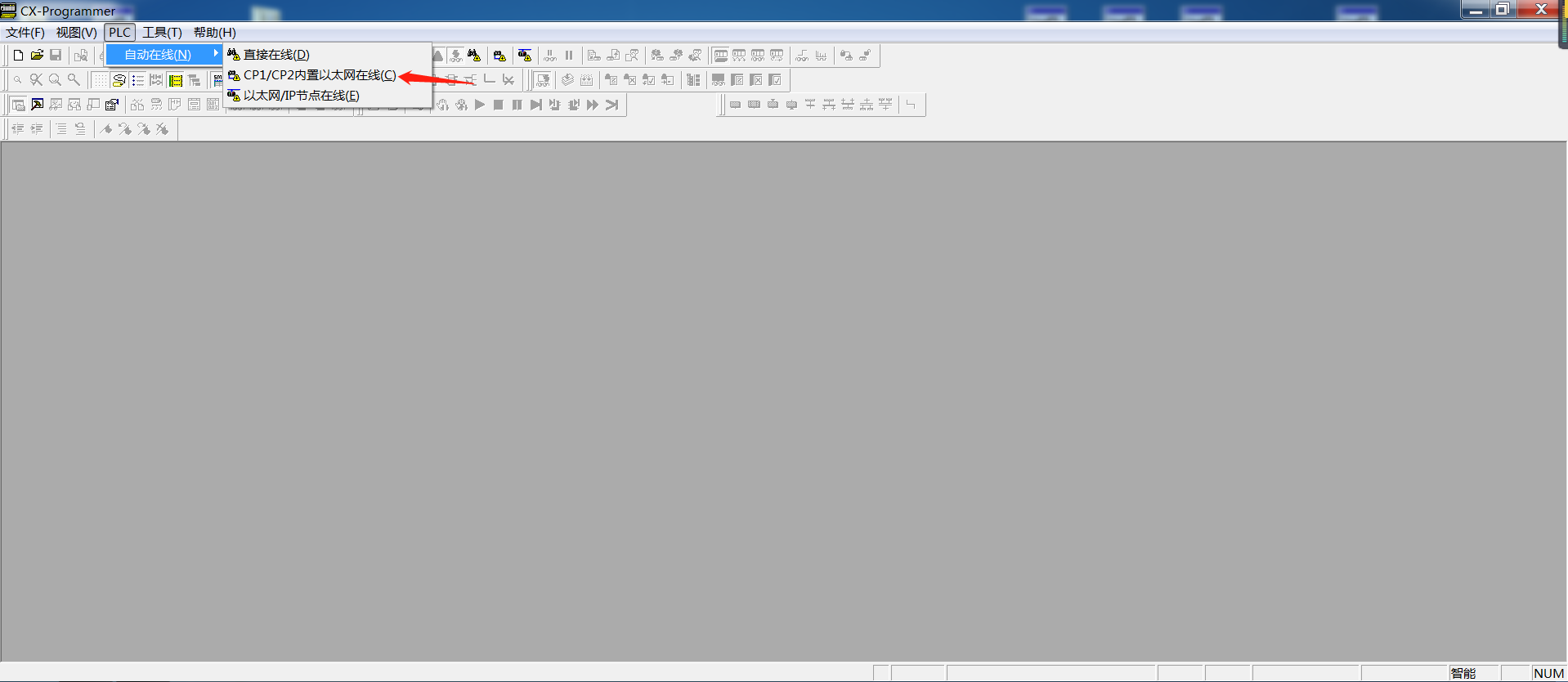

第一步:点击【PLC】→【自动在线】→【CP1/CP2内置以太网在线】,如下图:
第二步:选择HUB连接,填写PLC信息,如下图:

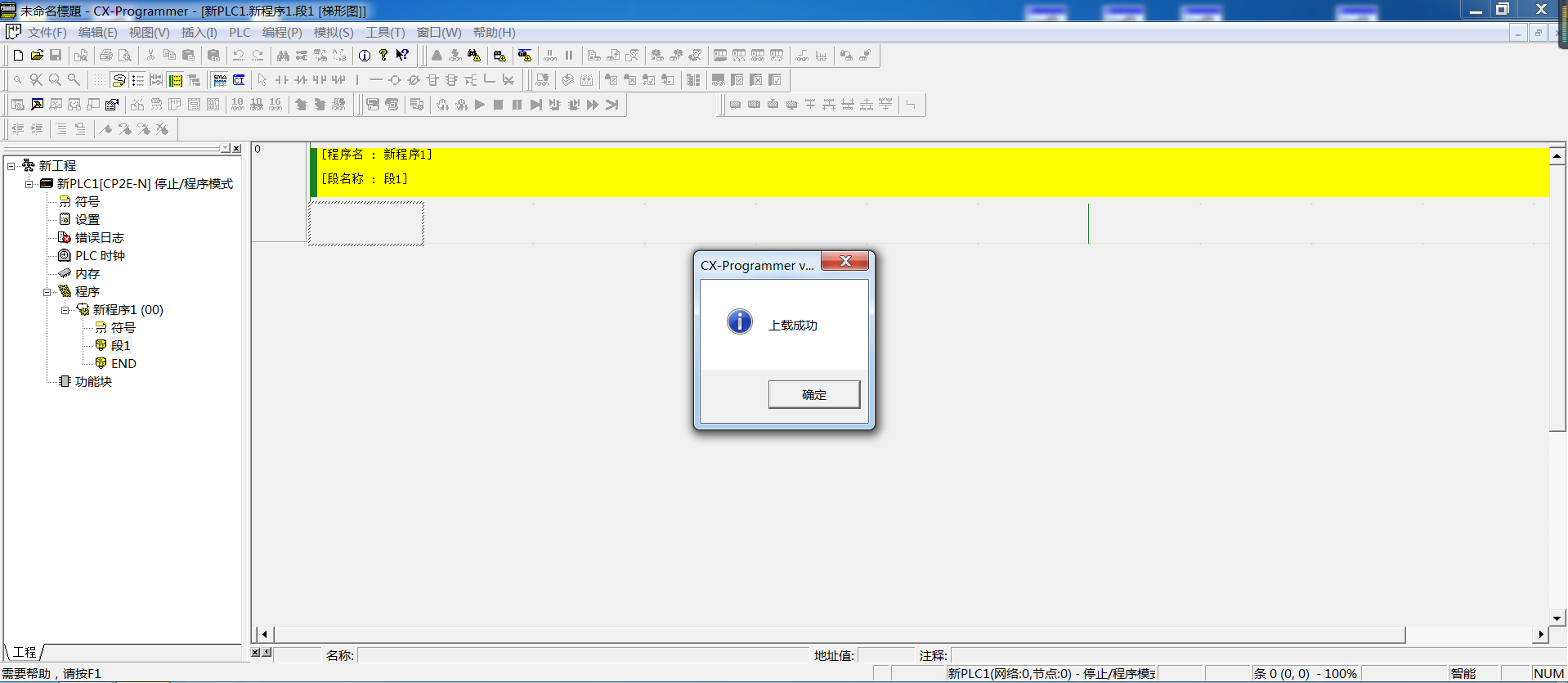

第三步:点击连接自动搜索之后即可上传下载监控程序。

5.9 浩纳尔PLC下载说明

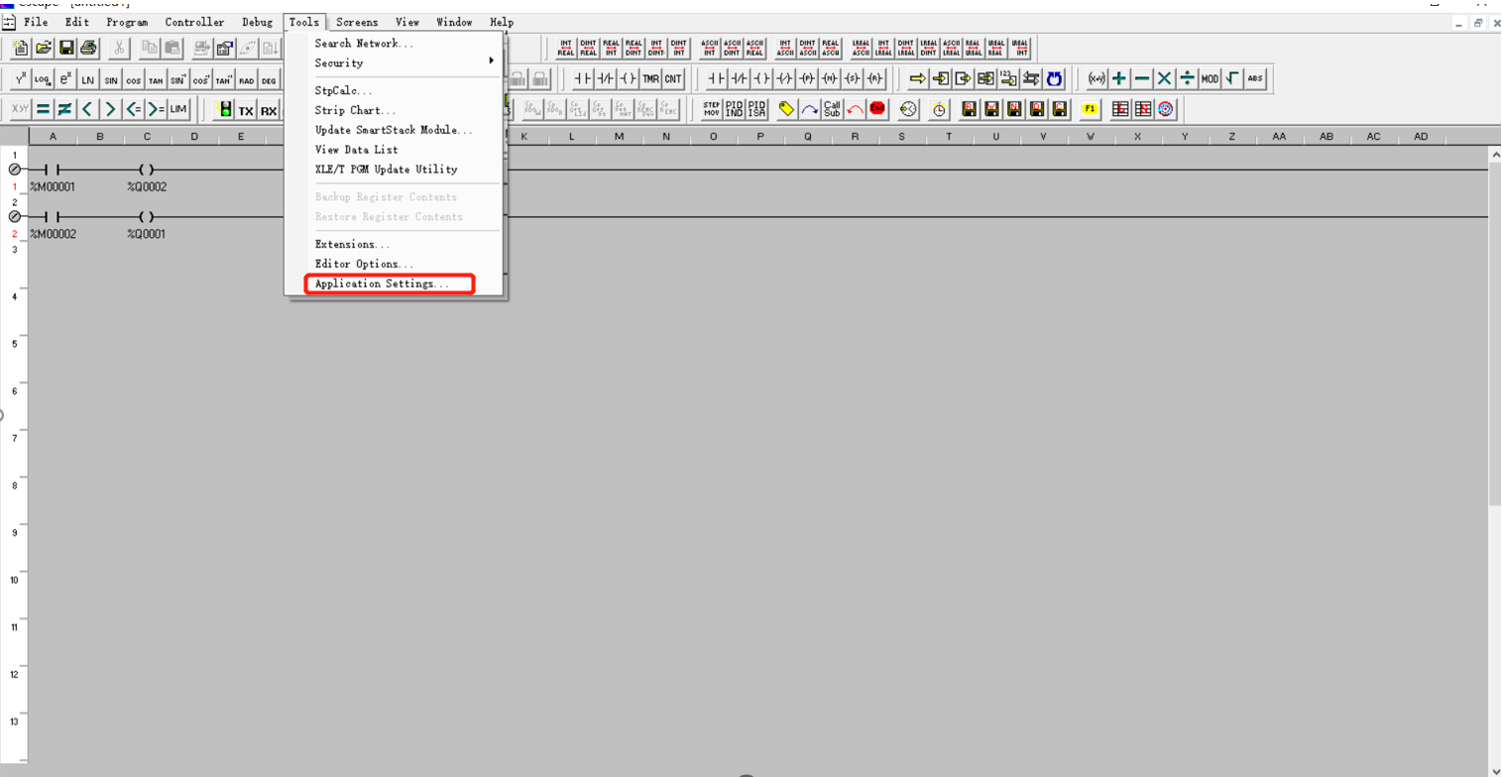

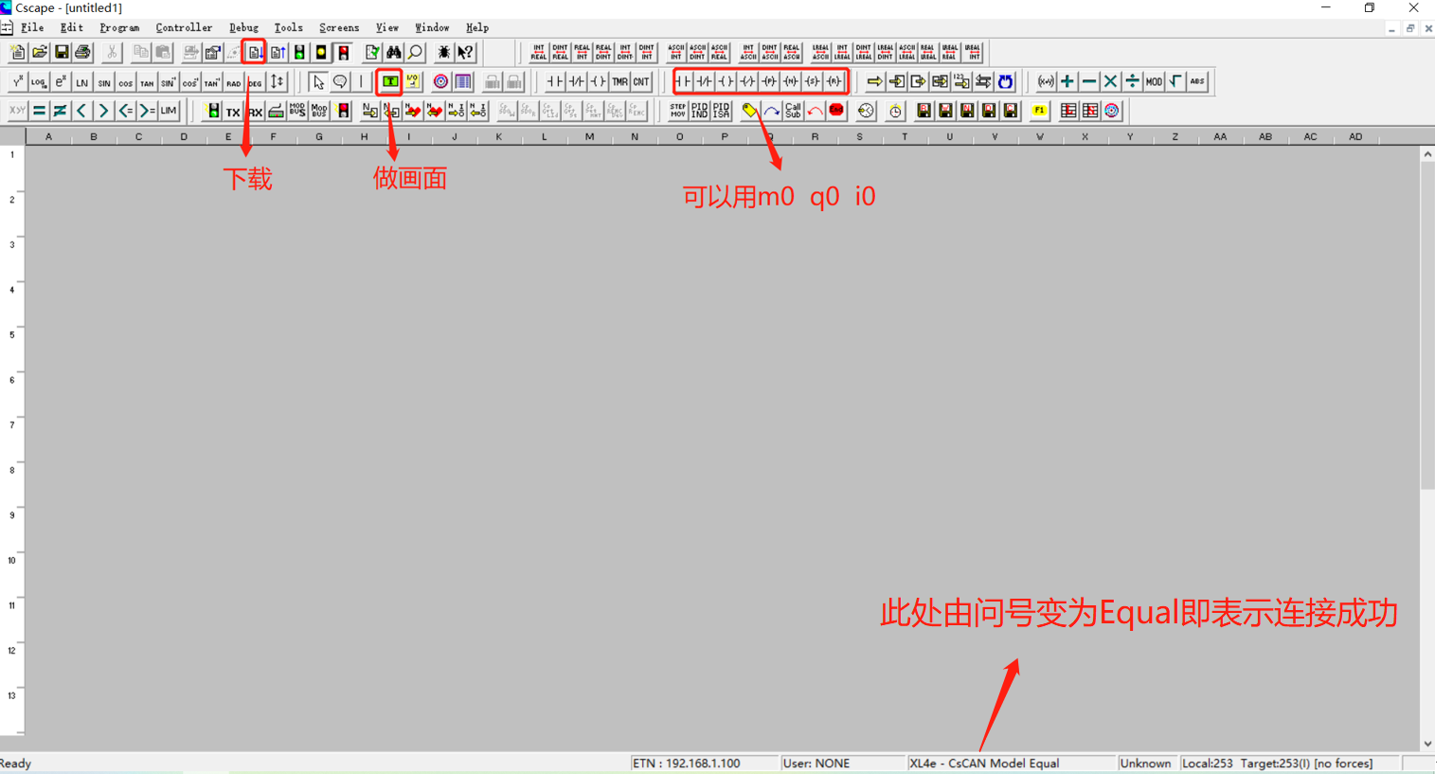

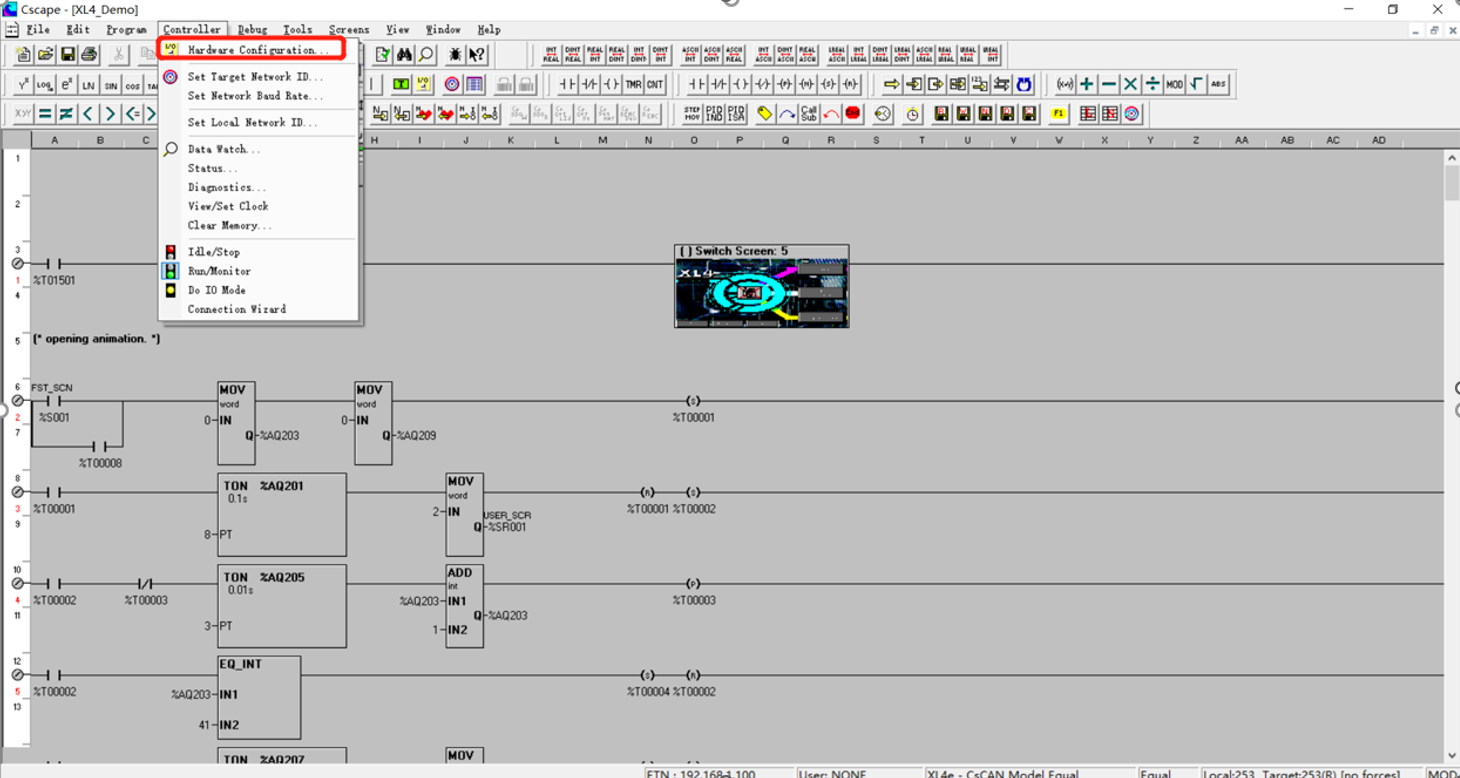

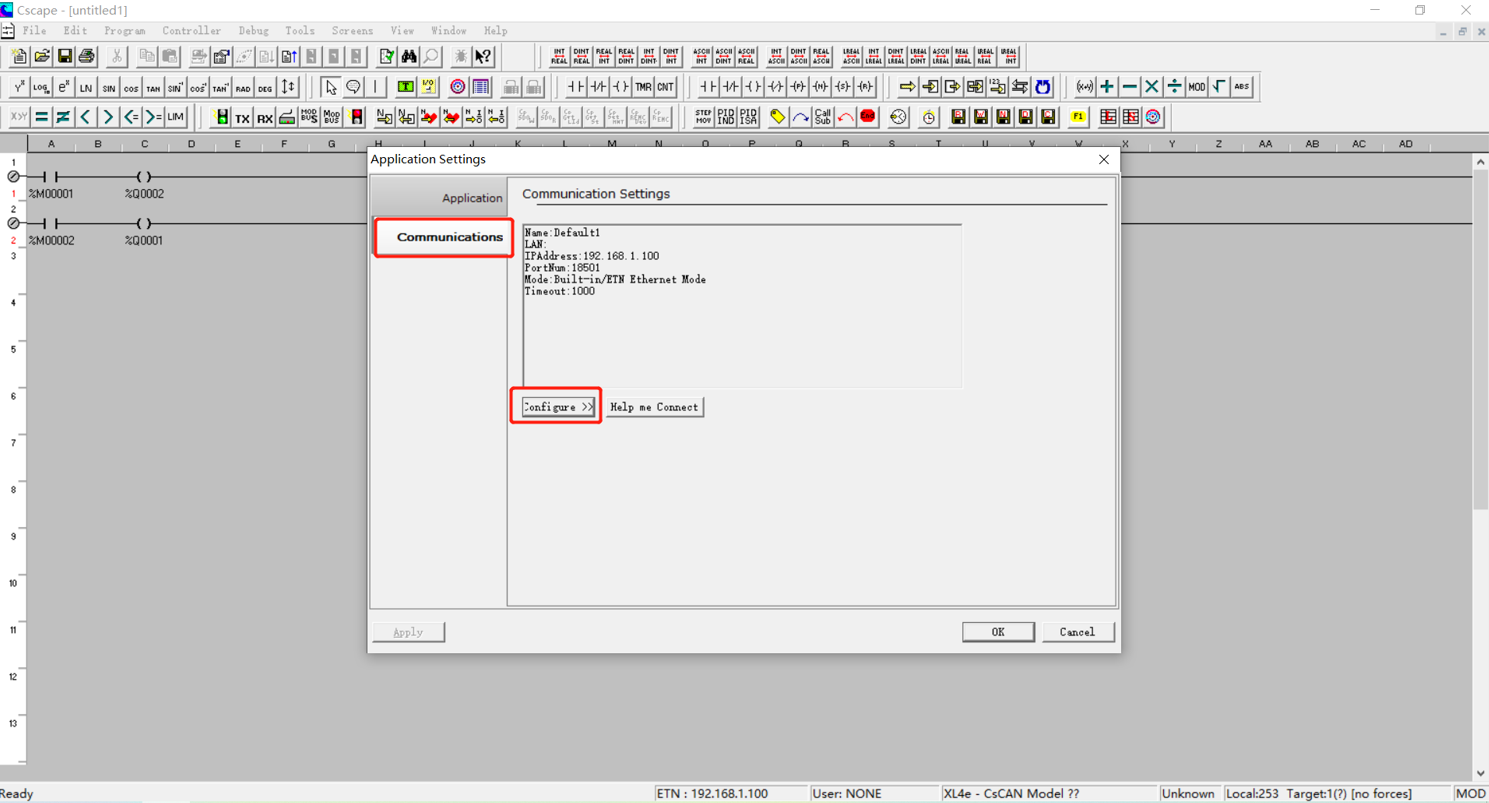

以浩纳尔XL4 HE-XC1E2AA为例。IP地址为192.168.1.100。

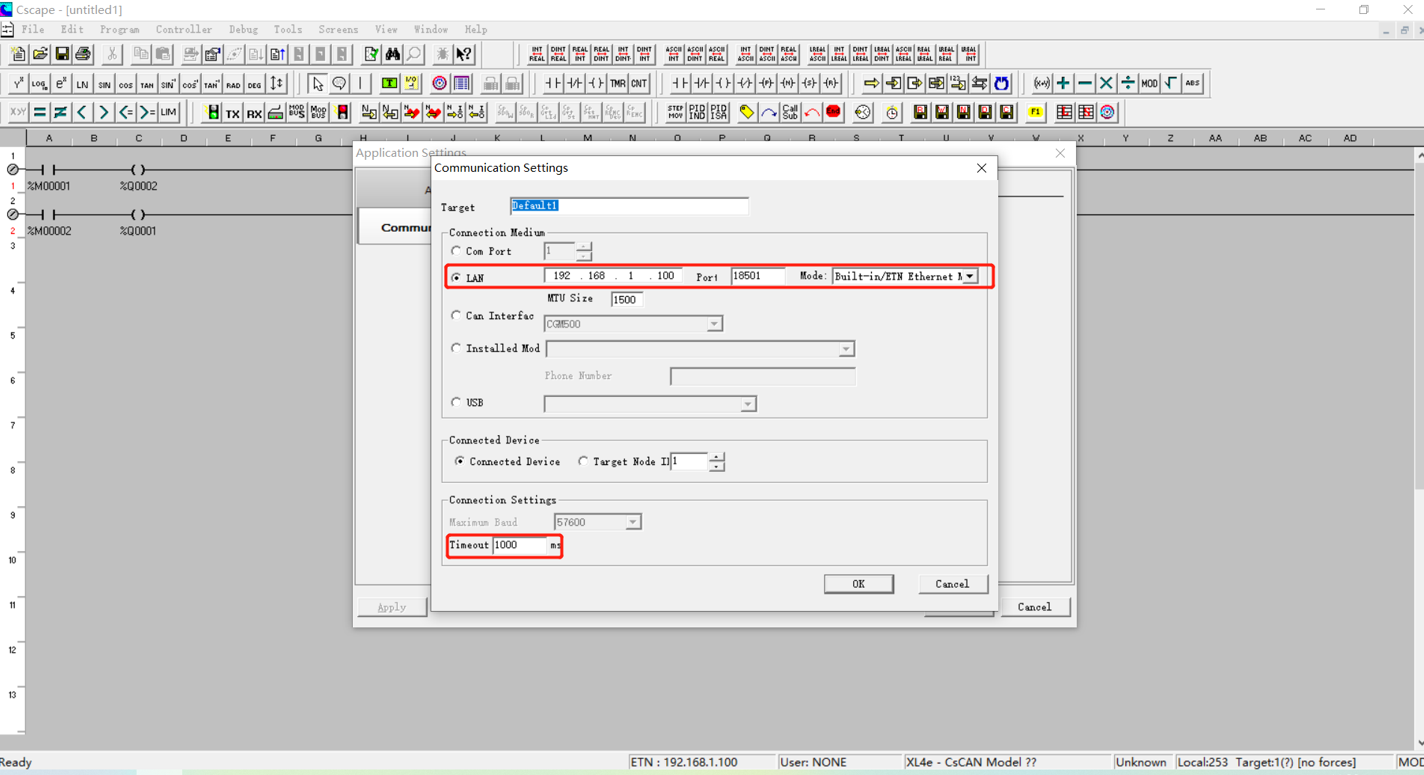

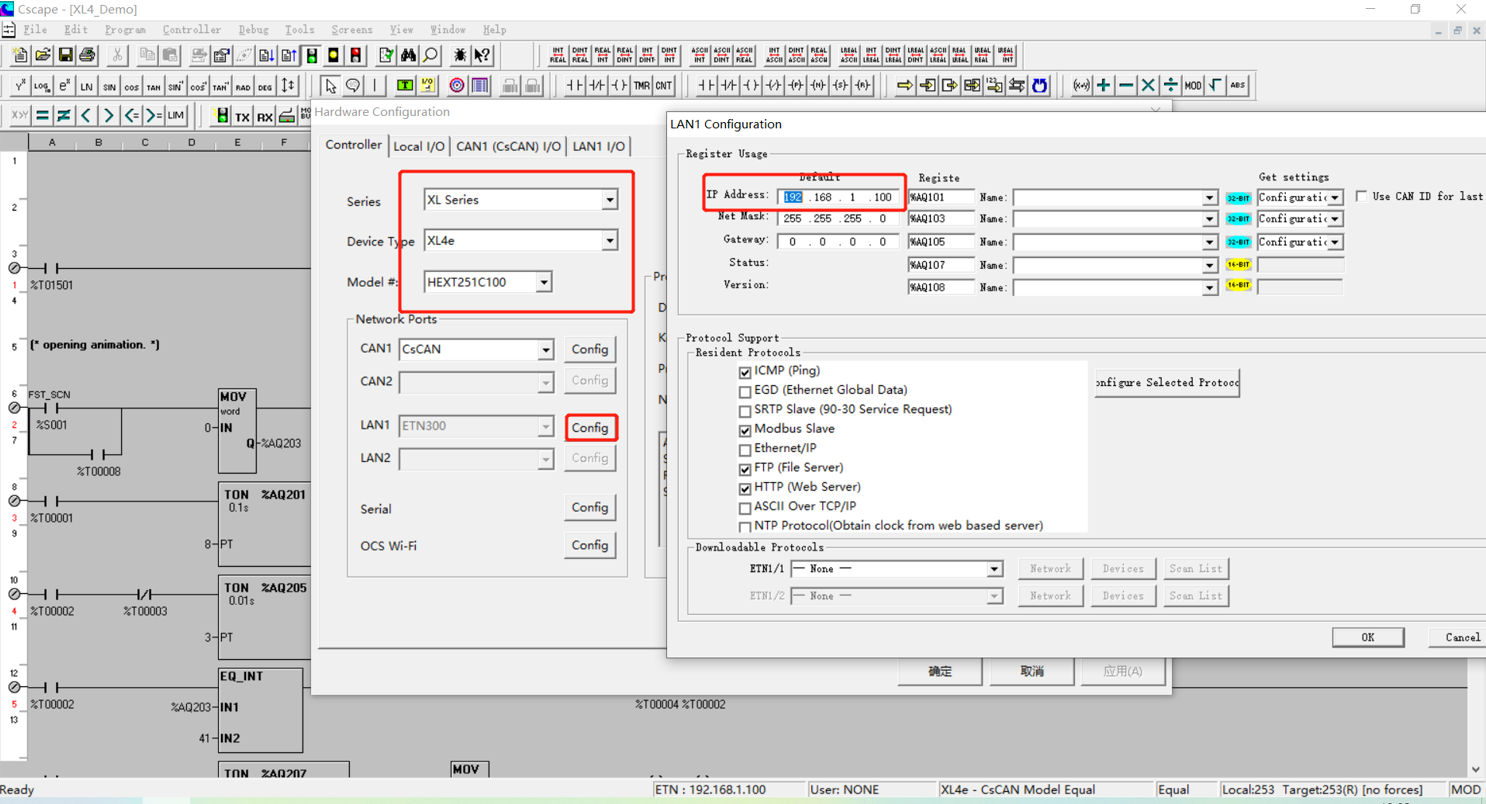

第一步:配置信息
第二步:创建连接
第四步:连接成功

5.10 罗克韦尔(AB)PLC下载说明

型号为 MicroLogix 1400    PLCIP地址为192.168.1.139

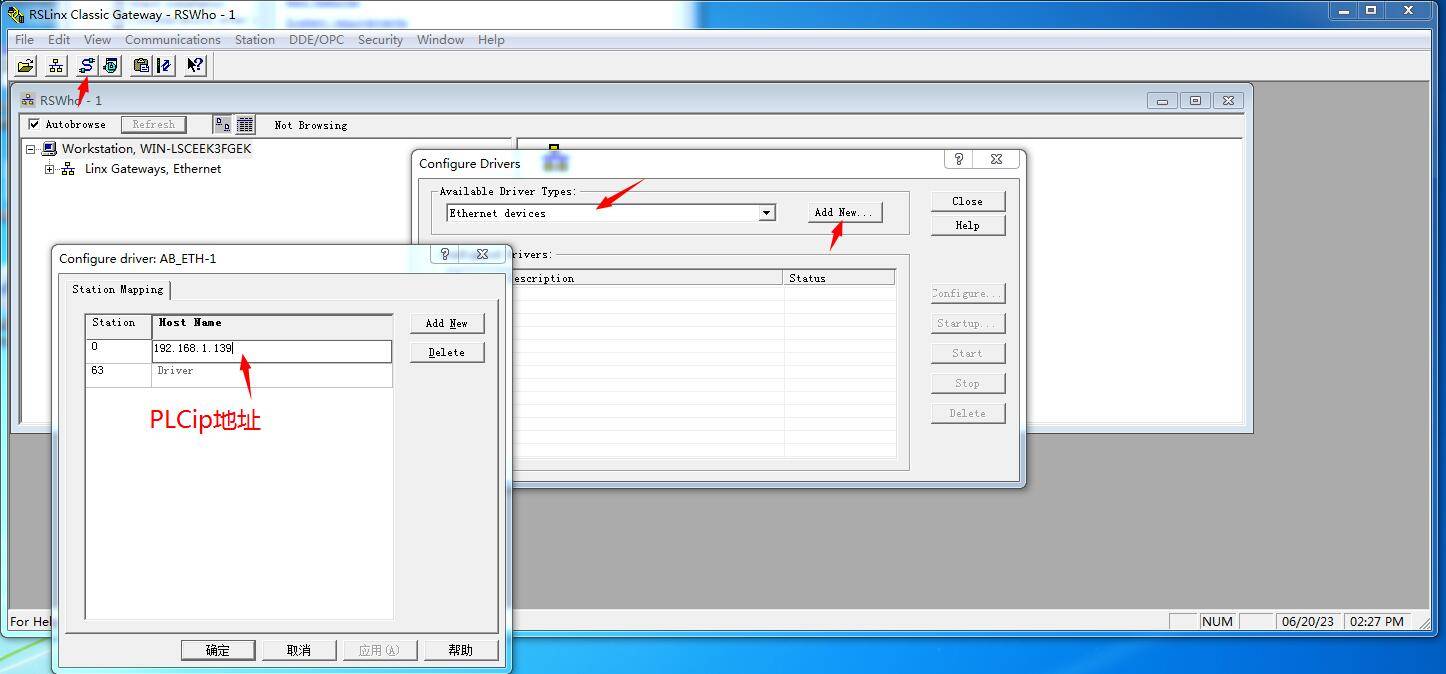

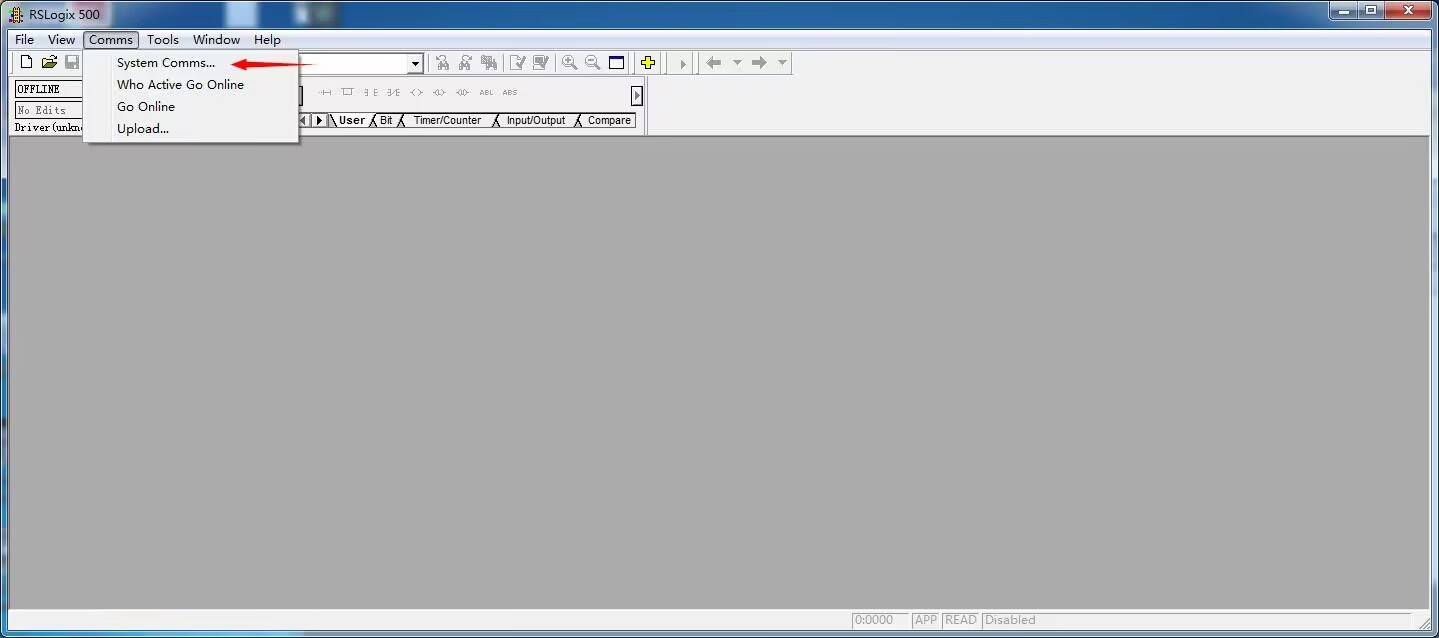

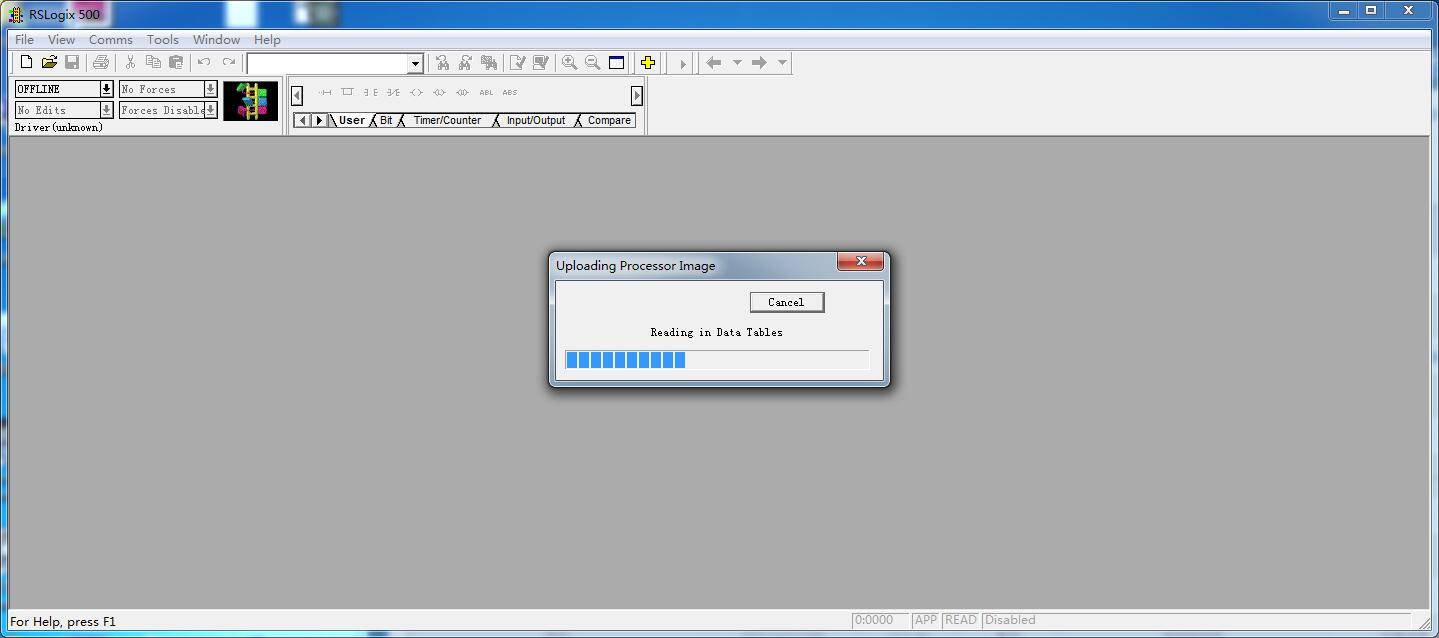

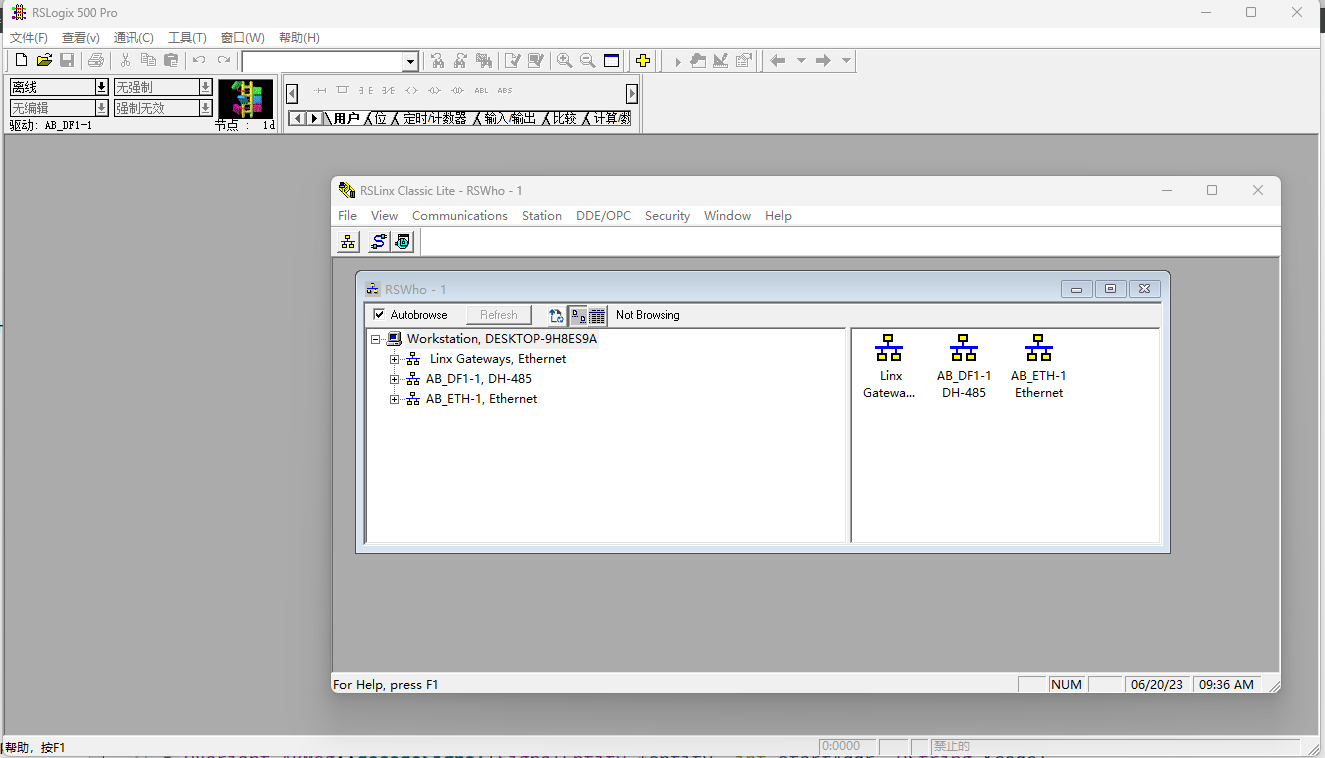

第一步,打开编程软件,打开通讯工具,创建网口连接。

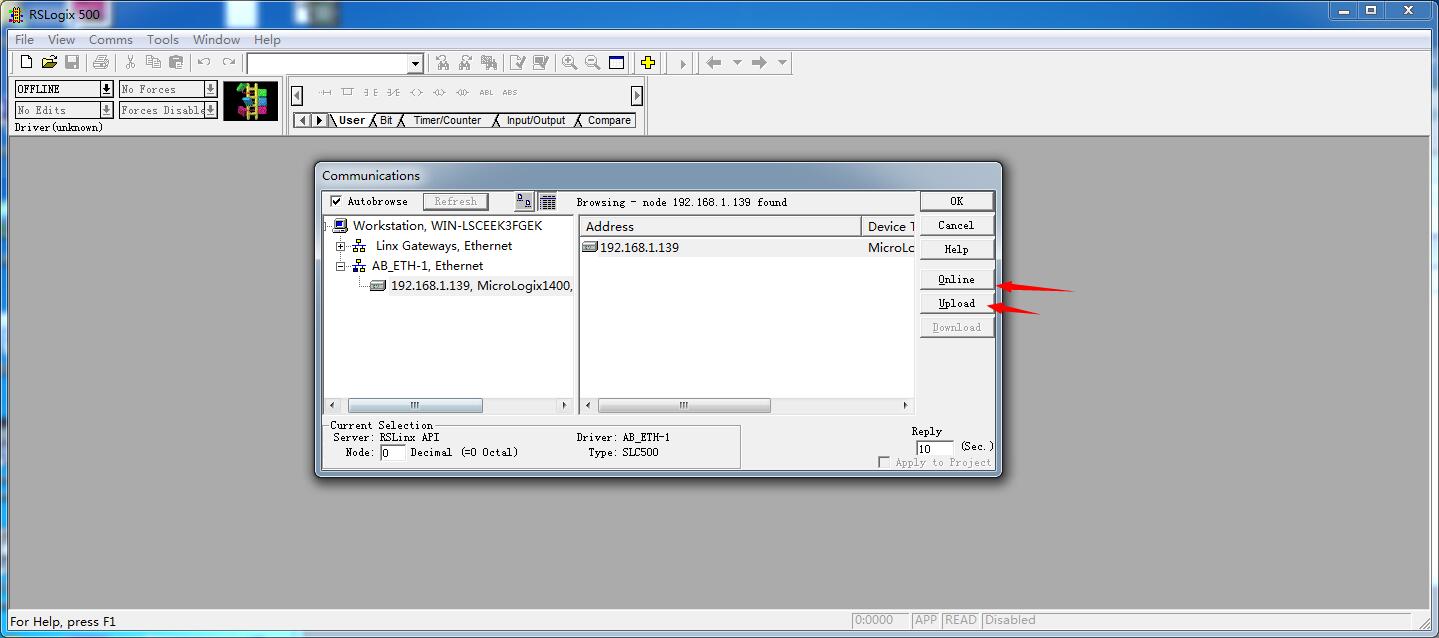

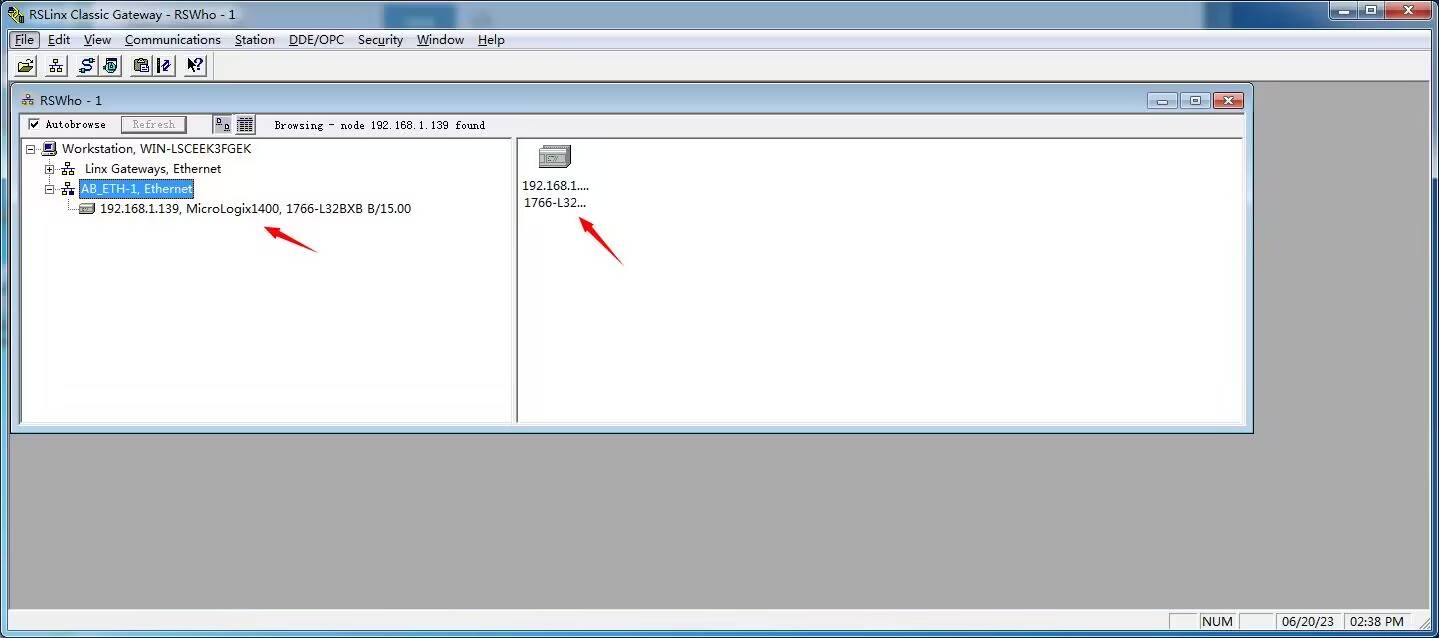

第二步:选择以太网通讯对应的设备,点击上传/下载,即可成功上传/下载。

5.11 基恩士PLC下载说明

型号为 KV-5000/KV-1000    PLC IP地址为192.168.2.50

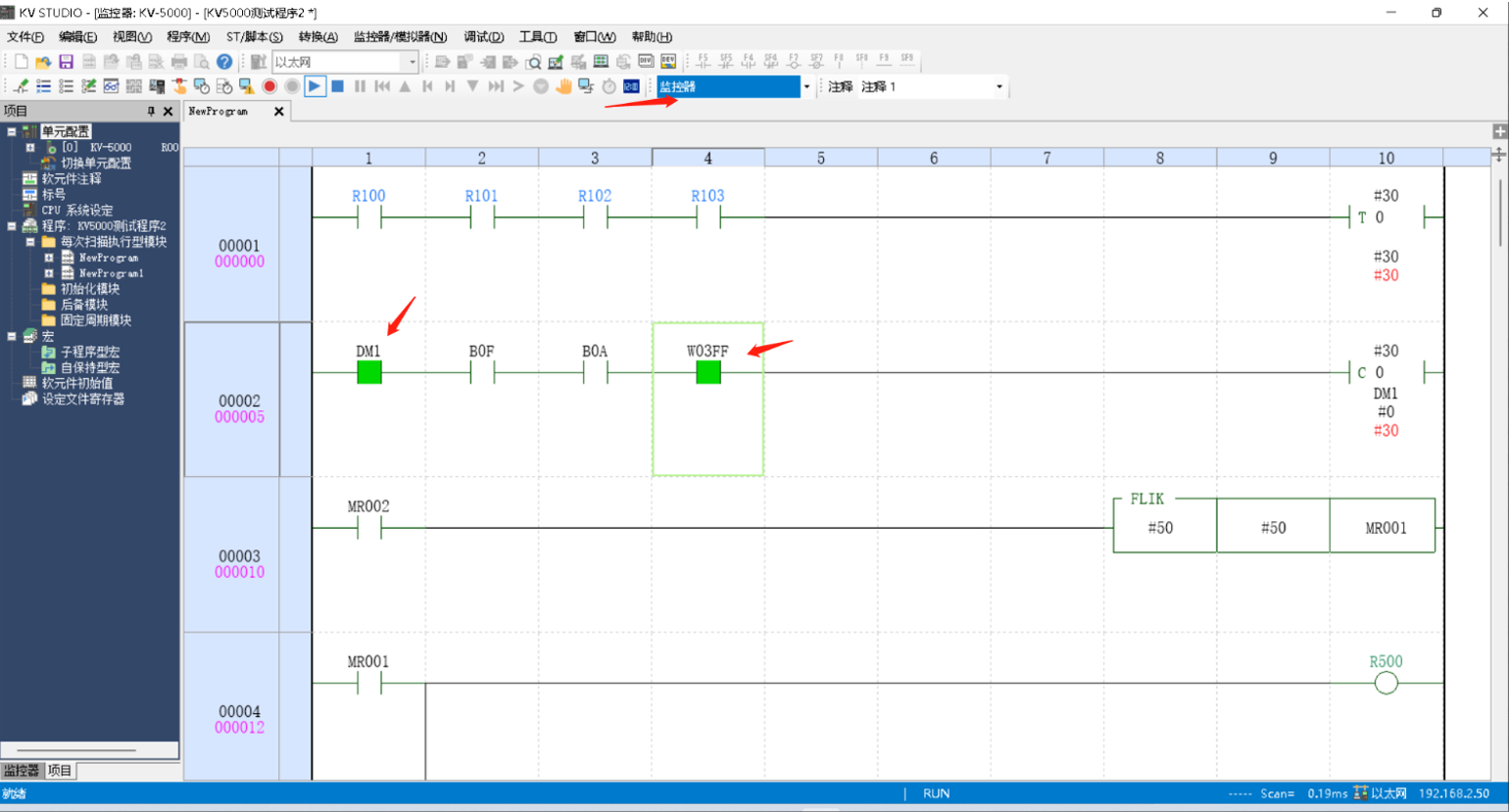

第一步,打开编程软件,打开监控器/模拟器,选择通信设定,点击寻找连接目标。

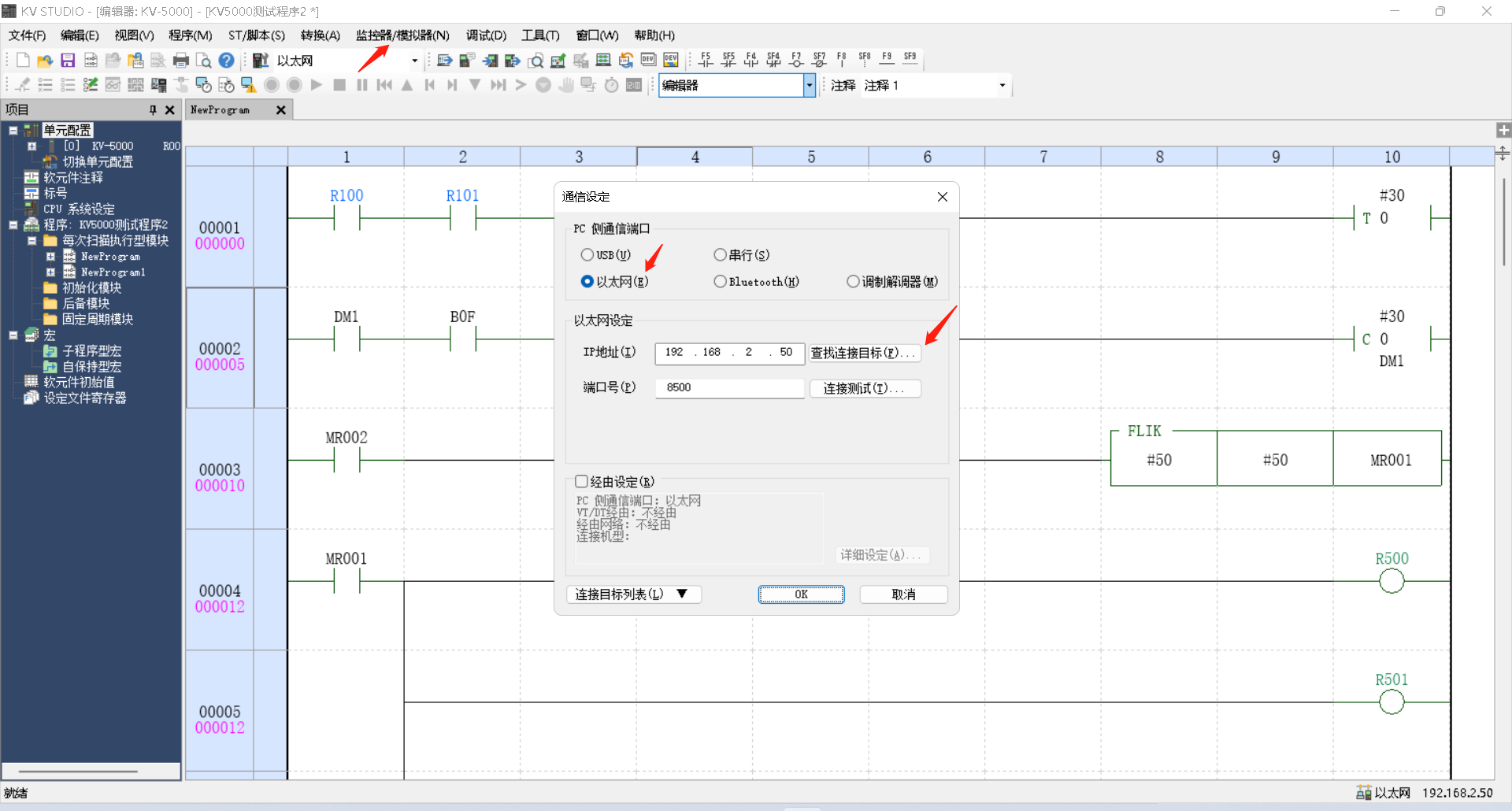

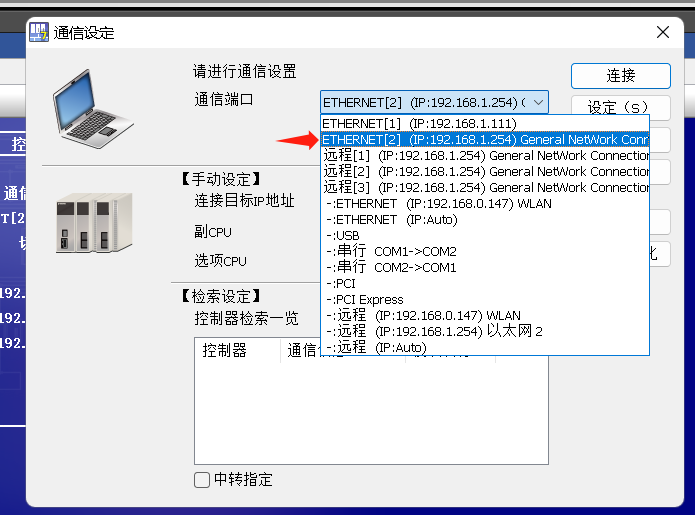

第二步,选择虚拟网卡(TapDriverV12),进行执行查找,点击选择连接,即可进行正常下载和监控。

5.12 汇川PLC下载说明

型号为 H3S     PLC IP地址为192.168.1.123

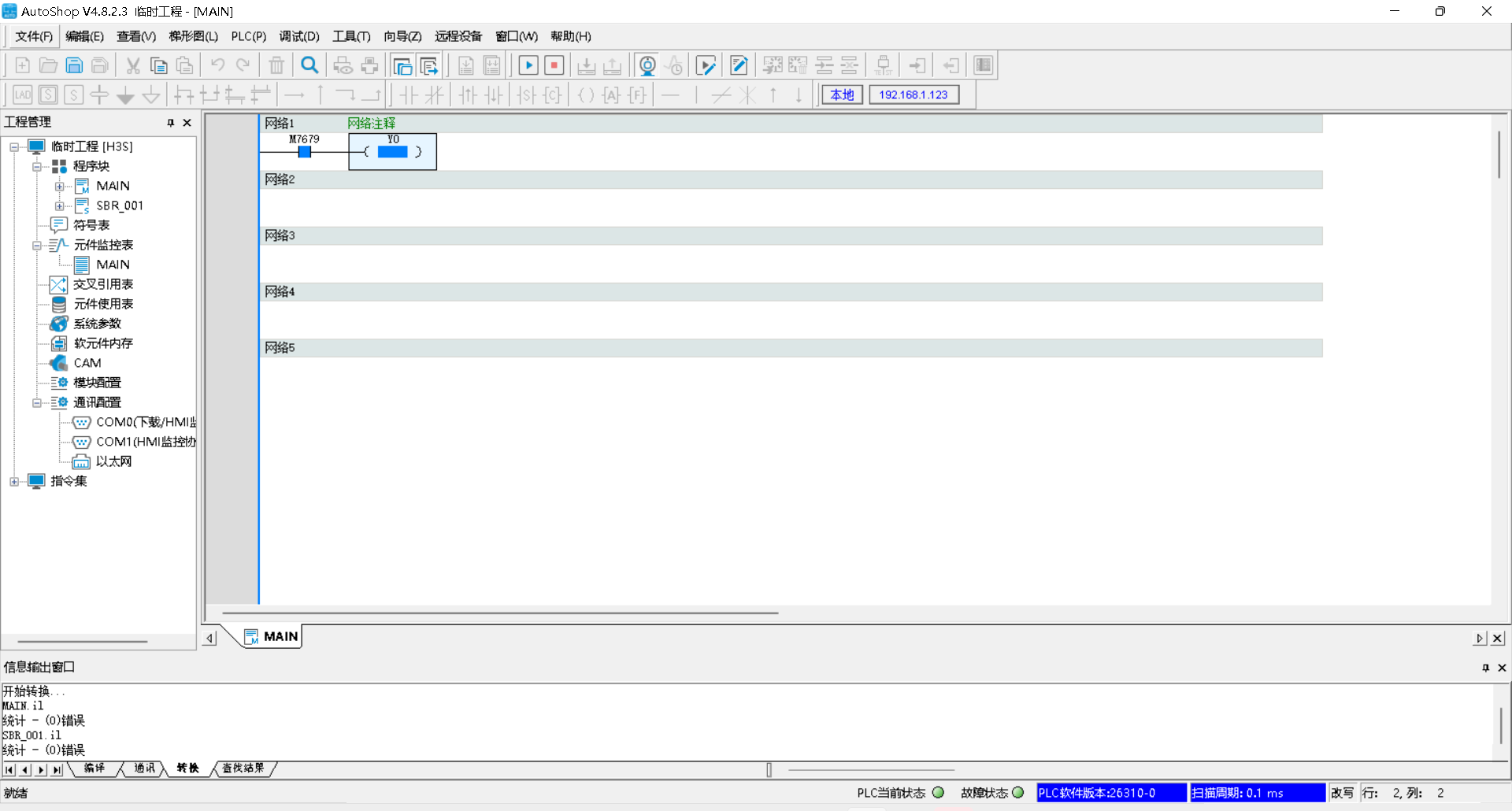

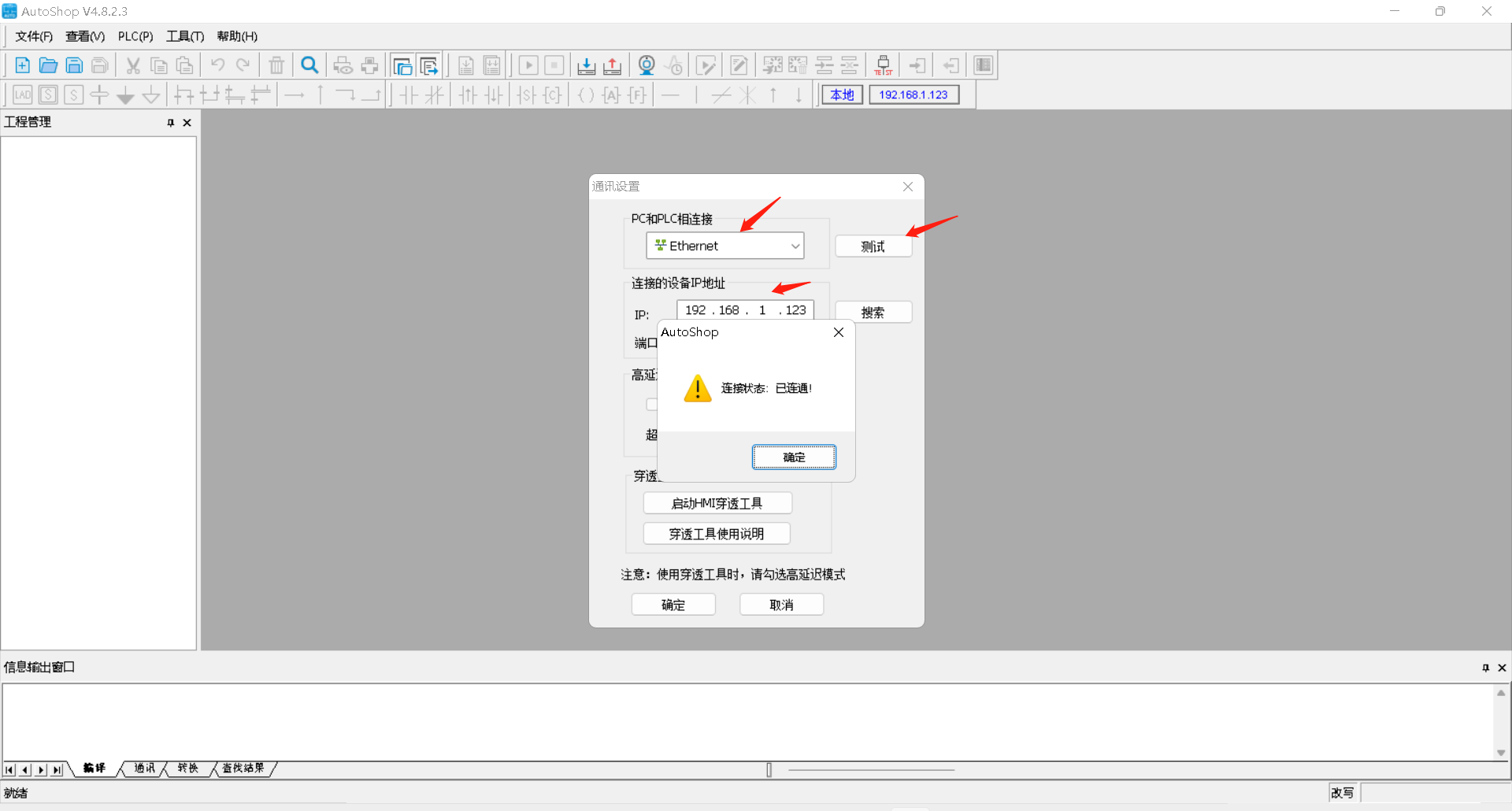

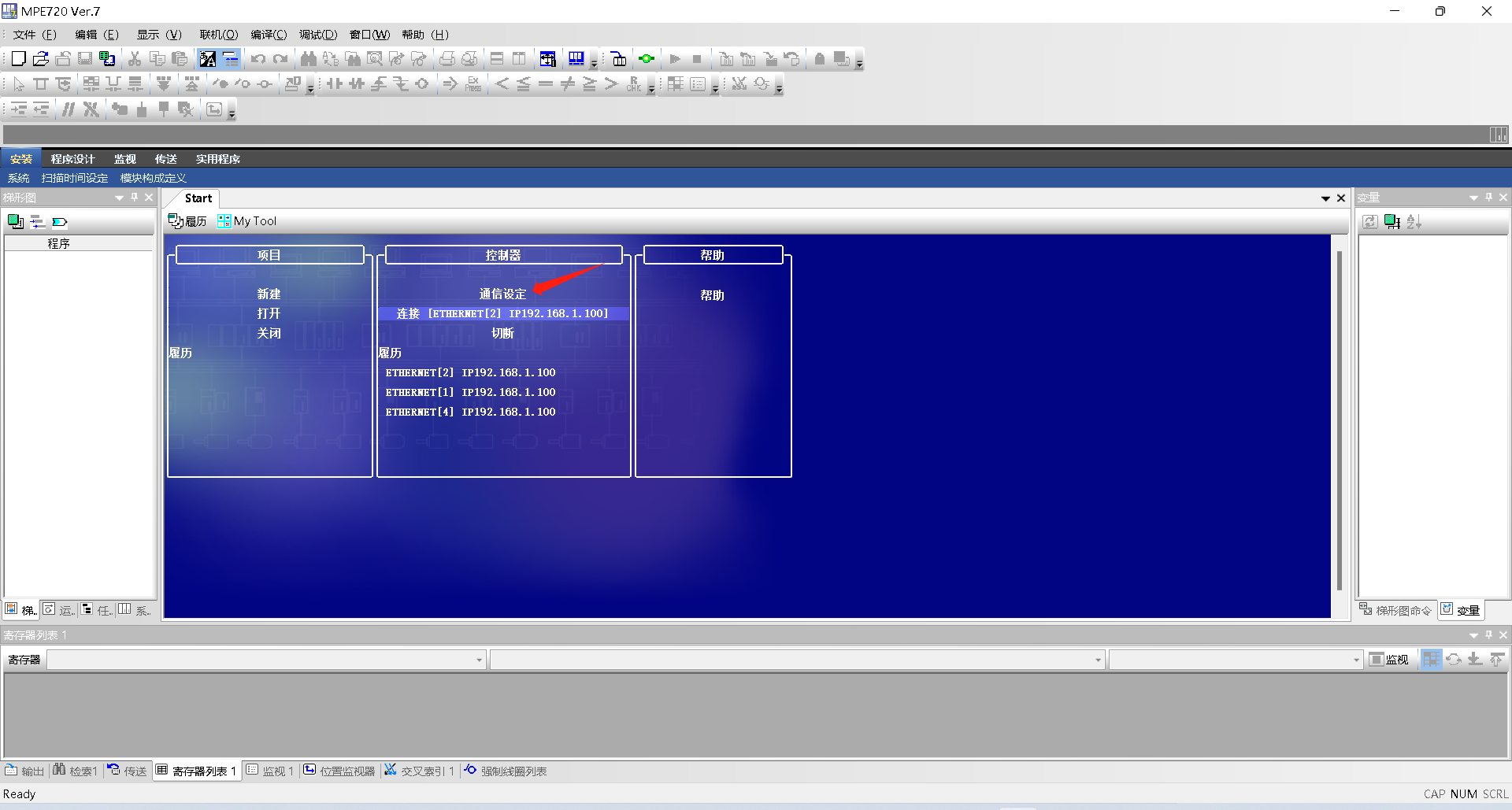

打开编程软件,打开工具,选择通信设定,选择Etherent,设置好PLCIP地址,点击测试即可连接成功,即可进行正常下载和监控

5.13 安川PLC下载说明

型号为 MP2300S     PLC IP地址为192.168.1.100

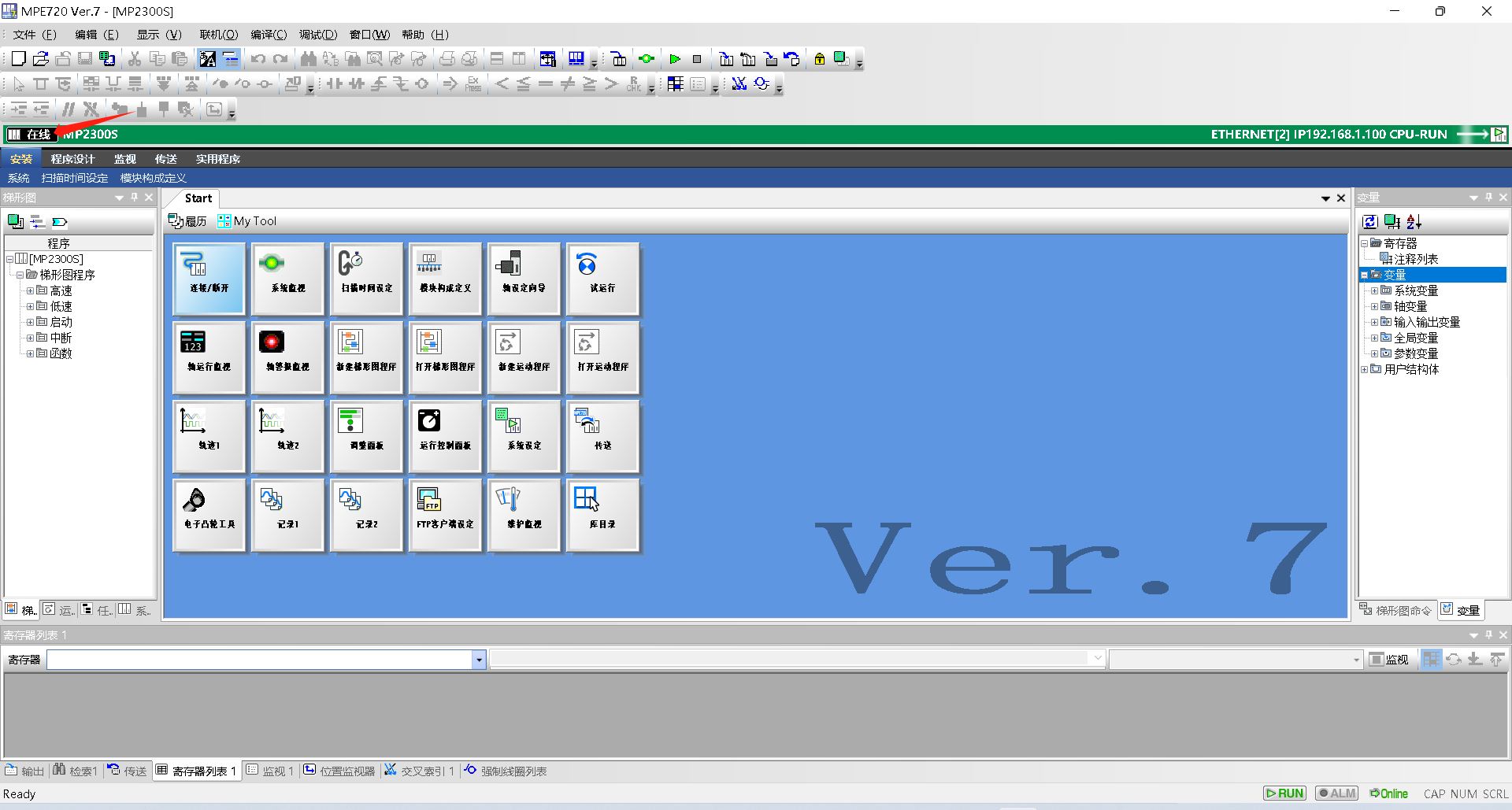

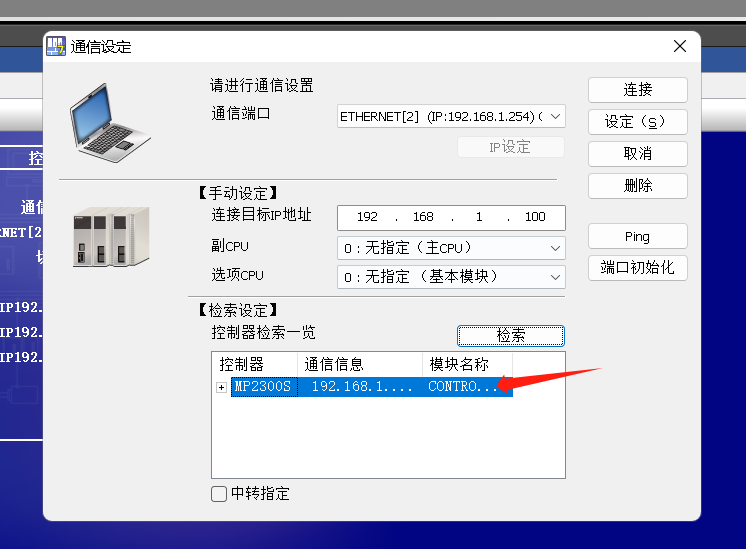

打开编程软件,打开工具,选择通信设定,选择通讯端口,找到虚拟网卡(不要选择远程!),手动设定好PLCIP地址,点击连接即可进行正常下载和监控。

六. 网口下载触摸屏说明

6.1 昆仑通态触摸屏下载说明

触摸屏型号为TPC7062Ti。IP地址为192.168.1.99。

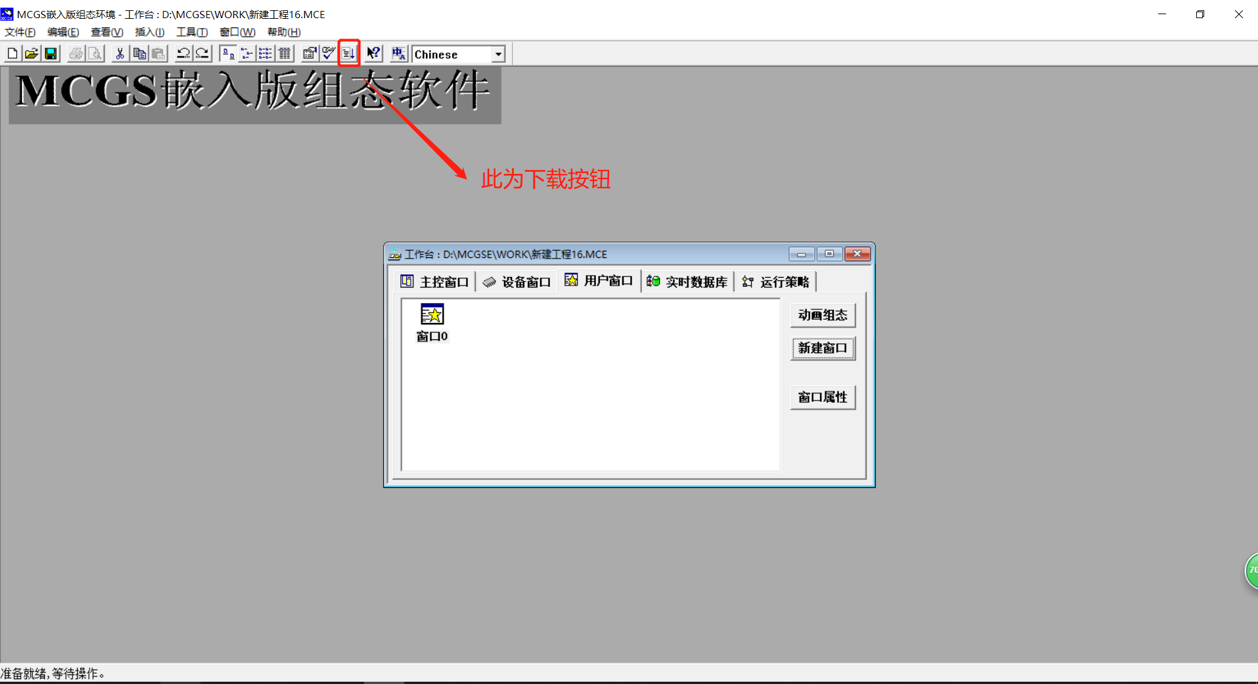

第一步:打开程序文件,点击【下载运行】,如下图:
第二步:添加触摸屏的IP。如下图:

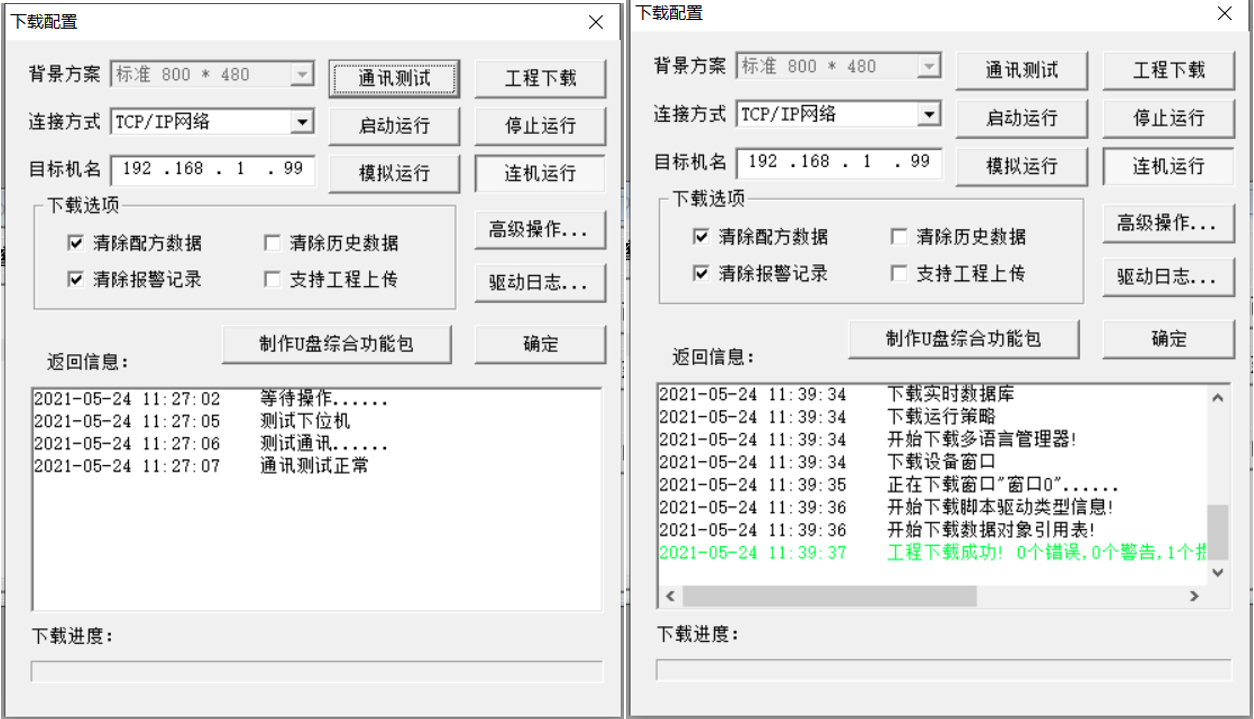

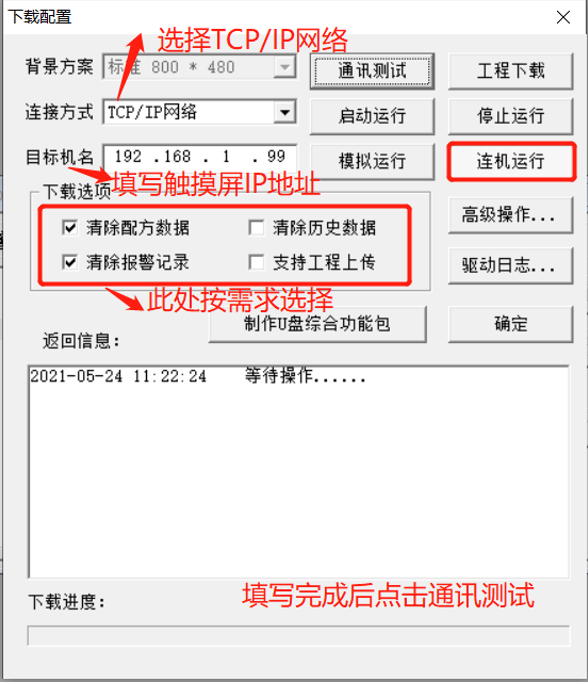

第三步:点击通讯测试,当通讯测试正常后,即可点击工程下载将程序下载到触摸屏中:
注:点击工程下载后,下载时间比用网线直连或USB下载要长,属于正常现象。 此过程千万不要断电或者断网,否则需要重新下载触摸屏程序。

6.2 西门子触摸屏下载说明

触摸屏型号为TP1200COMFORT,IP地址为192.168.0.2。按照正常操作配置即可。

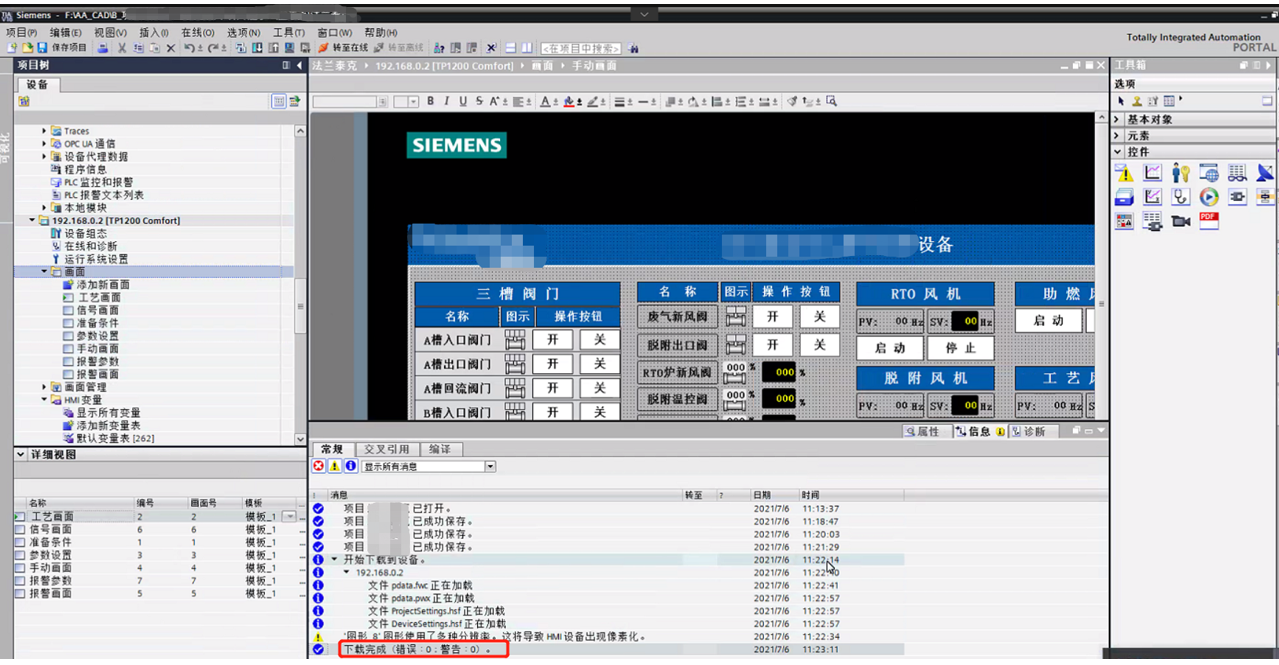

打开博图软件,需要手动写入触摸屏的IP地址。

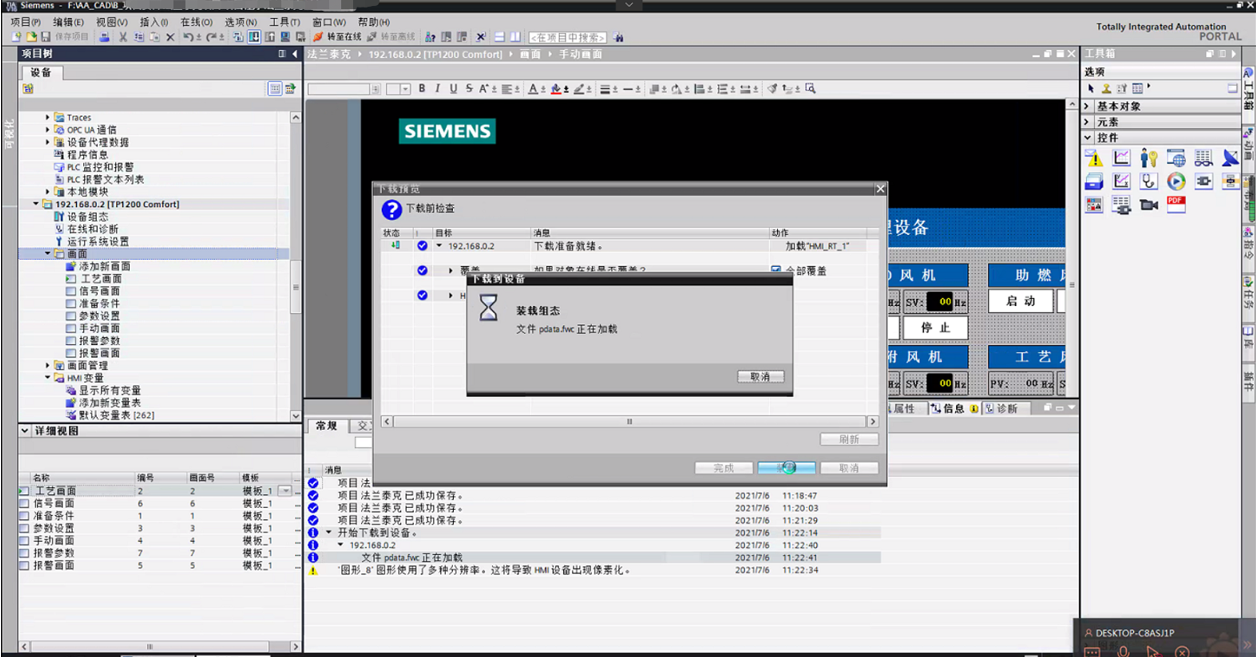

配置完成后,点击下载即可,下载过程可能比较慢,请耐心等候。

6.3 威纶通触摸屏下载说明

型号为MT8102IQ。触摸屏的IP地址为192.168.2.2。
第一步:打开威纶通软件。

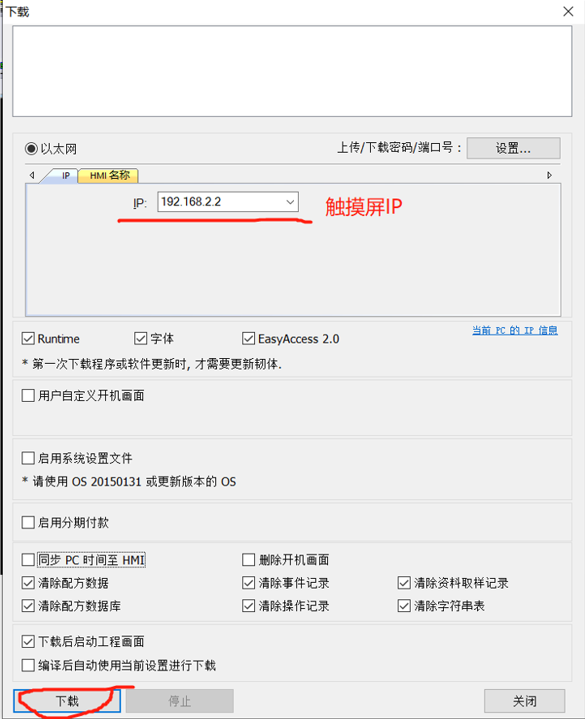

第二步:打开通讯配置界面,配置通讯参数。直接输入触摸屏IP地址,点击下载即可。

6.4 西门子smart 触摸屏下载说明

型号为 smart 700 IE V3。触摸屏的IP地址为192.168.1.100。

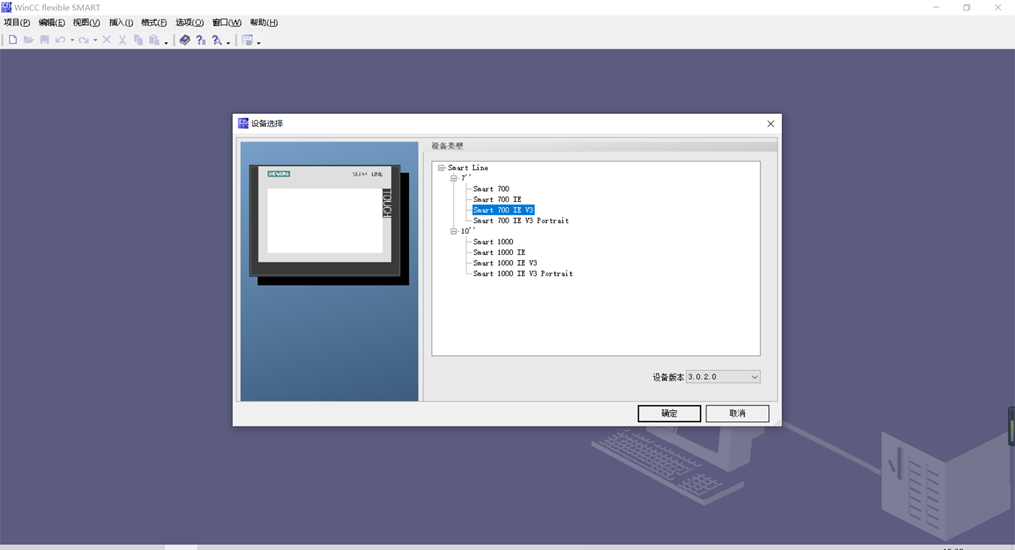

第一步,打开wincc软件,创建画面。

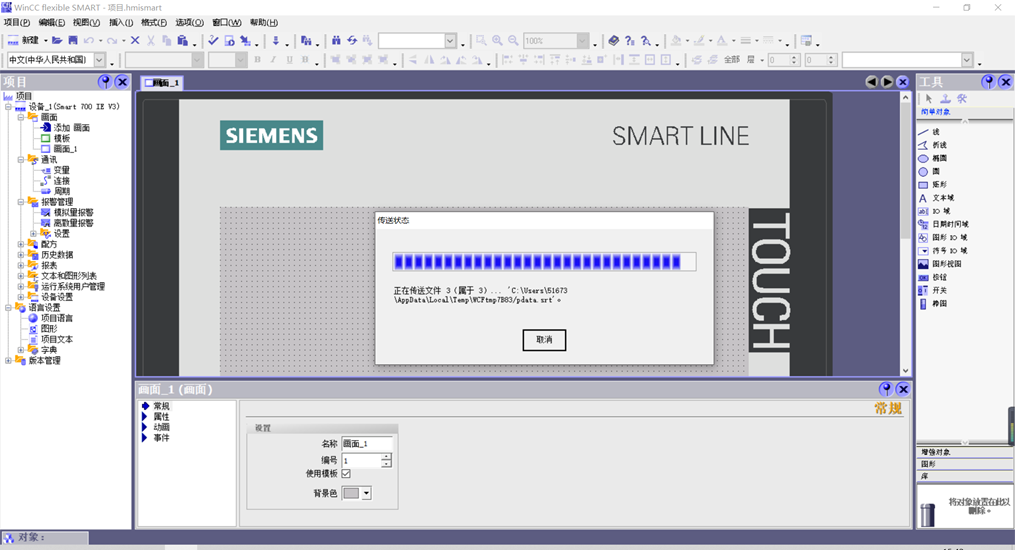

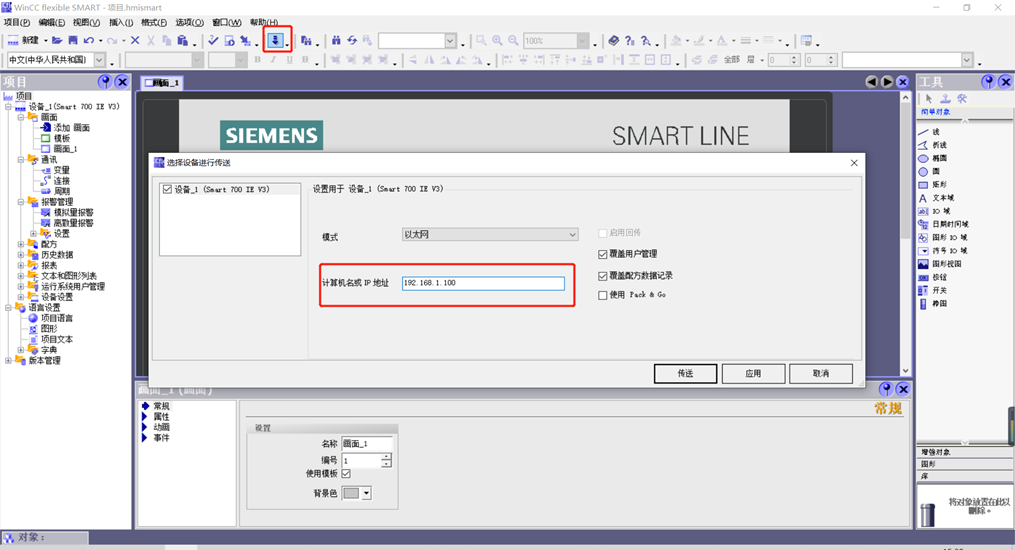

第二步:填好IP地址,直接点击“传送”,下载程序即可。

七. 通过远程下载功能连接VNC

7.1 VNC连接MCGS触摸屏

触摸屏型号为TPC7022Nt。此触摸屏有VNC功能。

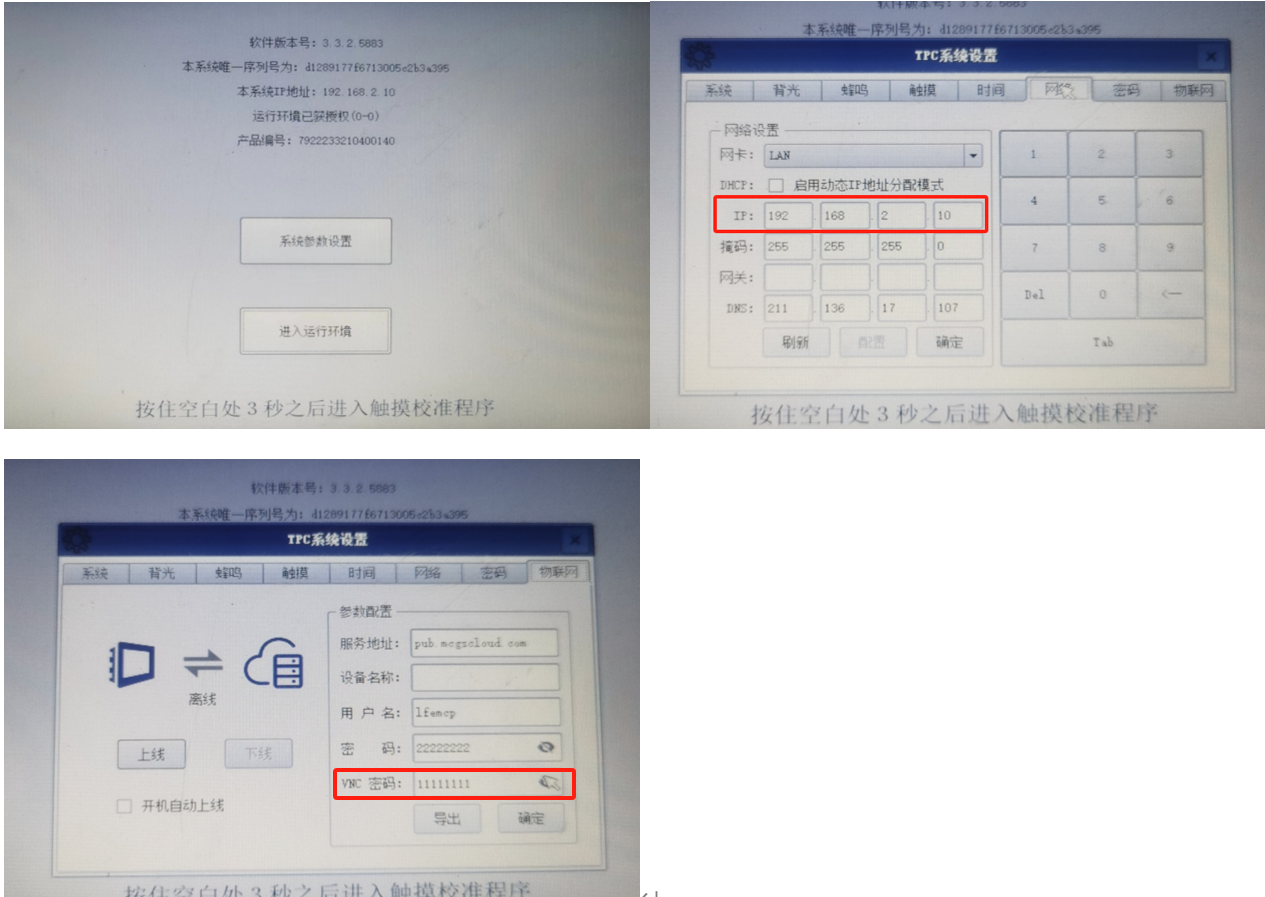

第一步:进入触摸屏本地配置界面,查看并设置触摸屏的IP地址和VNC设置。
触摸屏的IP地址为192.168.2.10。

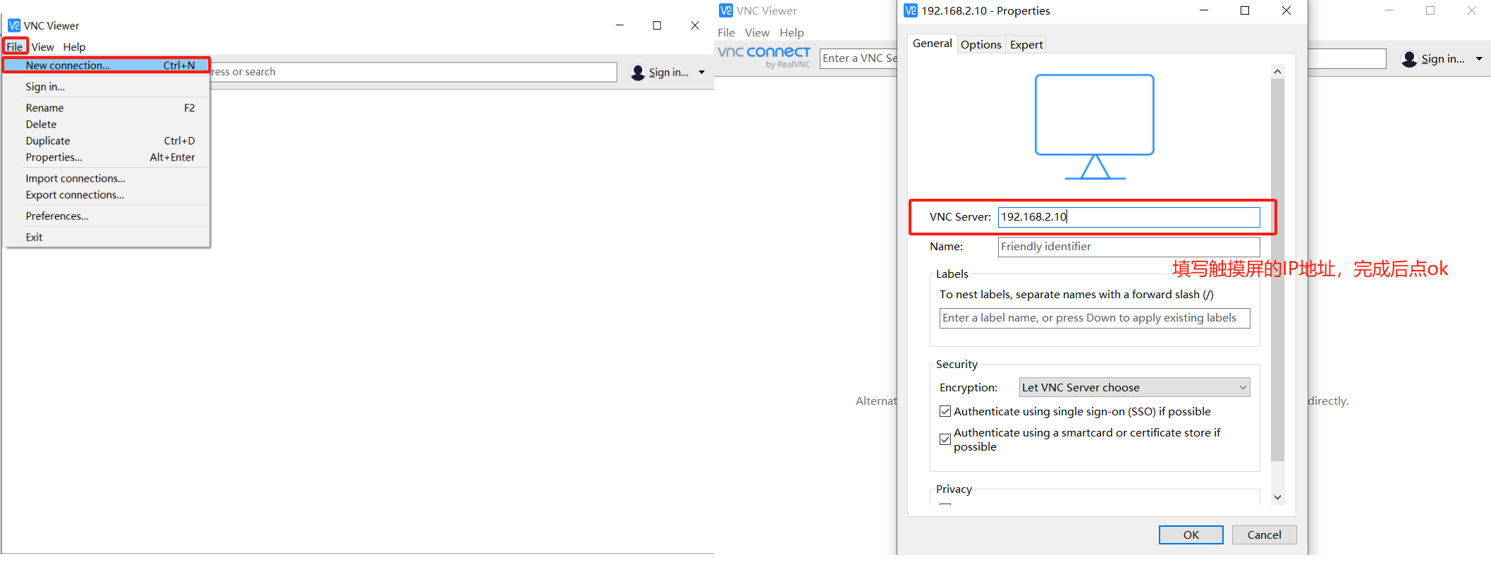

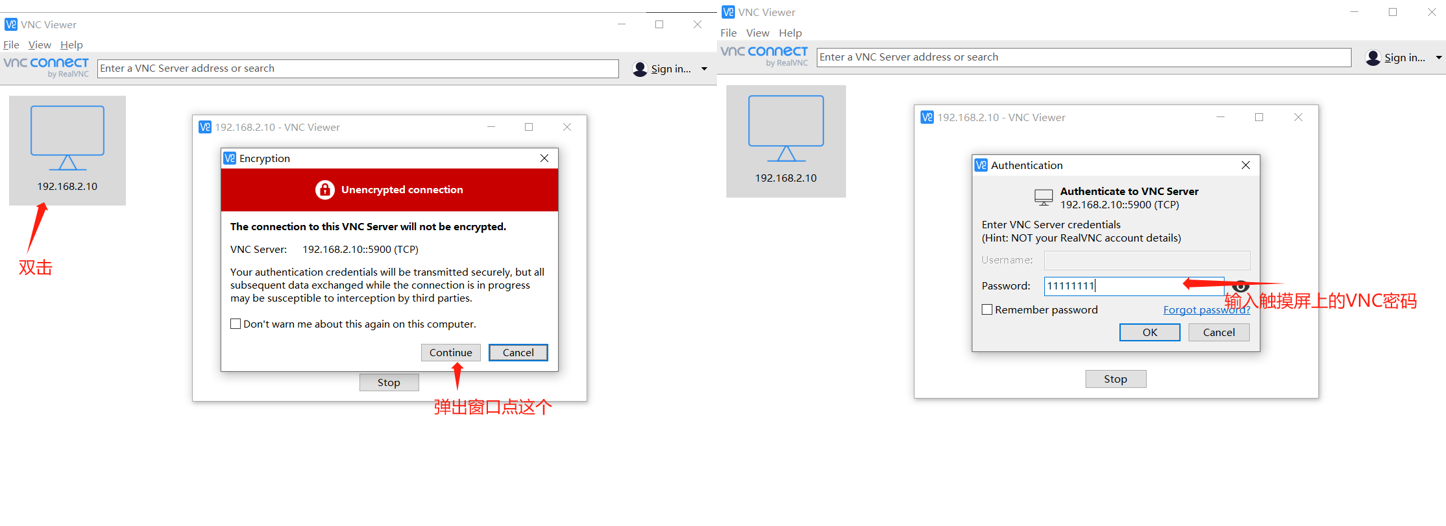

第二步:电脑安装配置VNC软件,以vncviewer软件为例。
新建工程:
第三步:建立连接
成功后就可以打开触摸屏画面并进行点击,触摸屏会同步动作。

八. 断开连接EG网关恢复采集数据模式

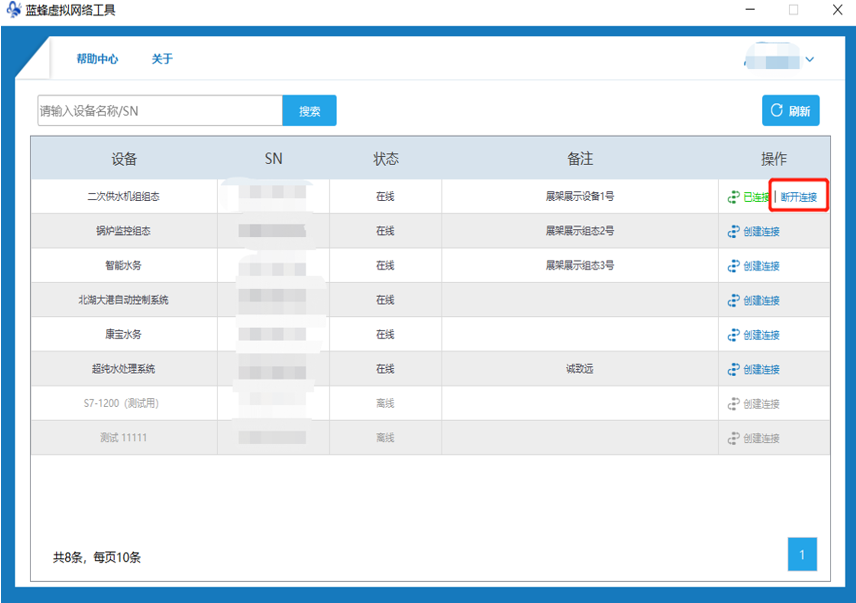

PLC 下载并调试完之后,在【虚拟网络工具】中点击【断开连接】,EG网关就可以恢复数据采集功能,此时可以正常的关闭【虚拟网络工具】。

九. 注意事项

1、虚拟网络工具连接成功模式下,不支持网关进行读写、升级、创建编辑删除(驱动、变量、报表)、恢复出厂、导入变量、复制设备、同步配置等操作,仅支持网关重启操作。当断开虚拟网络工具连接后,上述操作会恢复正常。
2、虚拟网络工具断开连接的情况下,由于网络波动等原因会有小概率的不能退出下载模式的现象,如果遇到断开连接后,数据不能正常采集的情况,重启网关即可恢复正常。
3、如遇到“连接已成功建立”,平台能够正常采集数据,但和下载程序是时和下位机通讯失败的情况,建议关掉电脑上所有的防火墙设置,同时禁用其他的虚拟网卡,并使用管理员权限重新建立连接。
     另外,如遇到部分软件不能选择通讯网卡,建议将电脑上网的IP和下位机的IP设置成不同的网段。

十、安全性说明

1、在远程下载过程中,网关是做为客户端与固定服务器相连的,不对外开放端口,不通过服务器是无法被访问的。
2、网关与服务器的通讯采用私有加密协议,而且采用私有的认证机制,防止网关被非法劫持。
3、下载程序的电脑客户端与服务器之间通过私有的账号和密码认证,有防暴力破解机制(多次密码错误,账号锁定等)。
4、网关的下载模式(VPN)是用户通过下载程的客户端经服务器主动开启的,正常采集和监控过程中此模式是关闭的,内网不会产生暴露。
河北蓝蜂信息科技有限公司
技术支持:400-808-6168
官方网站:www.lanfengkeji.com
