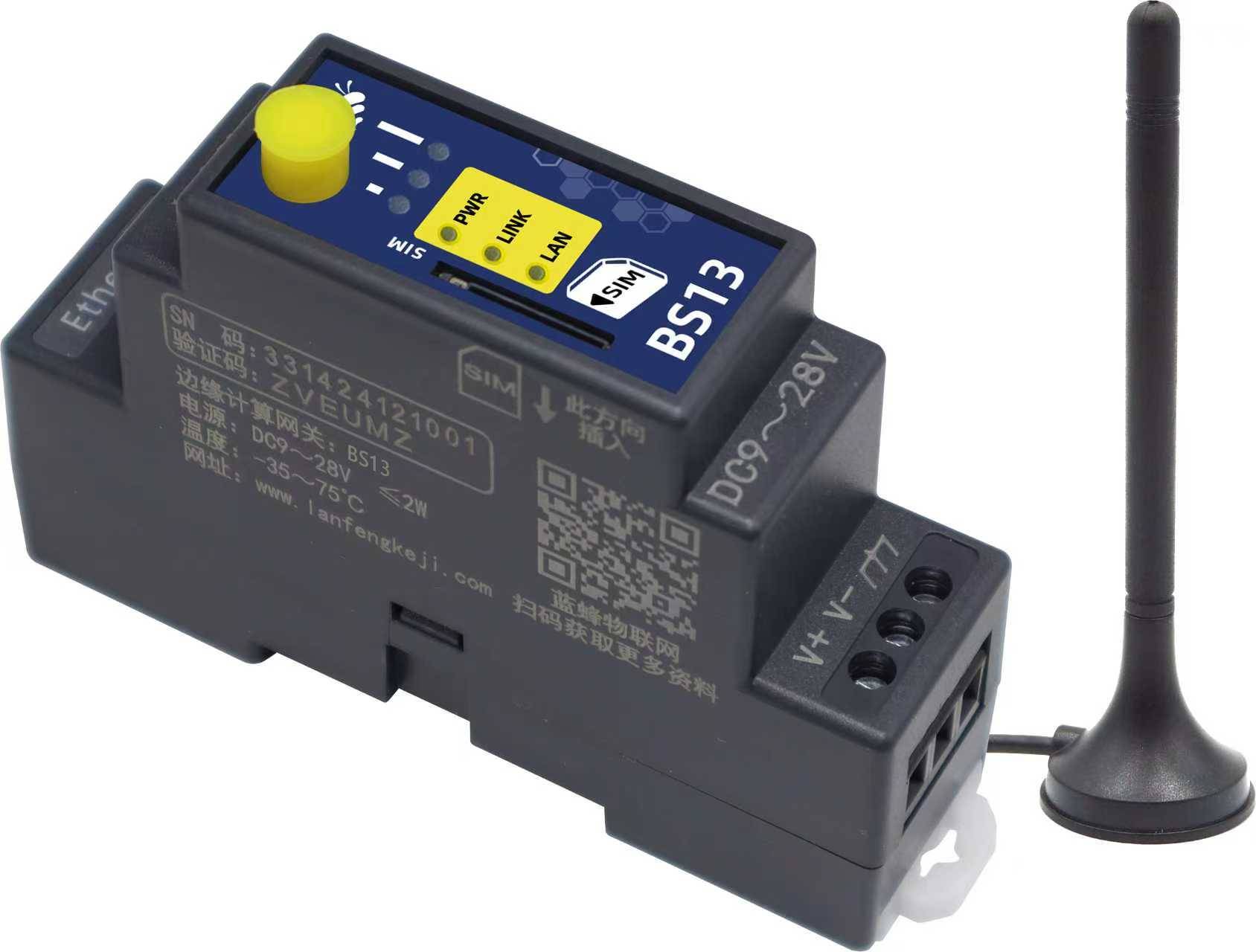

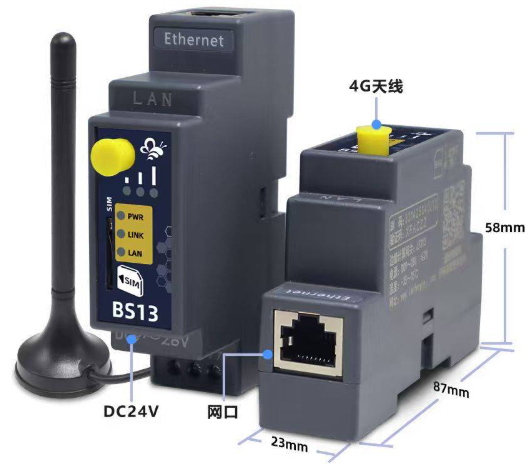

一、LF-BS13简介
LF-BS13是面向小数据量和轻应用场景推出的边缘计算网关。支持4G联网，具有高性价比、小尺寸、强适应性的特点。可实现在边缘侧对设备数据解析、数据采集、存储、报警判断、数据清洗和传输。适用于小型设备、仪器仪表、控制器的远程监控和管理。
LF-BS13支持 Modbus 协议和主流PLC协议解析，通过RS485串口实现在边缘端对设备数据的自动采集、记录和传输。当设备出现异常（数据、通讯等异常），LF-BS13会通过多种方式给用户发送报警信息（微信、APP、短信、电话等）。用户通过平台可以远程配置LF-BS13各项参数，简单易用，轻松创建可靠的数据通信网络。
二、产品特点
※ 移远+紫光展锐CAT.1
bis平台，信号更好，联网更稳定。
※ 宽电源输入（DC 9~28V），电源接口内置反相保护和过压保护 。
※ 双看门狗设计（软件+硬件），保证系统稳定。
※ 采用完备的防掉线机制，保证数据终端永远在线 ,上电即可进入数据传输状态。
※ 支持Modbus-RTU、西门子S7-COMM协议。
※ 内嵌私有加密通讯协议栈，实现设备与云平台的安全无缝对接。
※ 阻燃外壳，有效提升产品安全性。

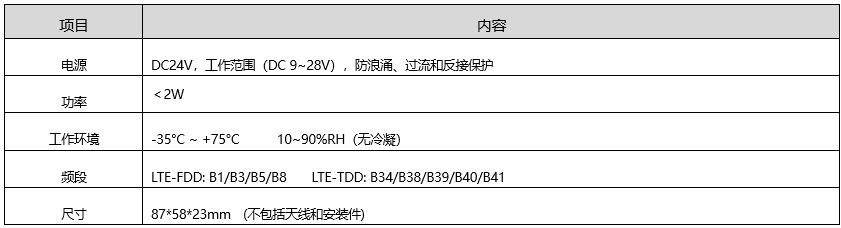

三、规格参数

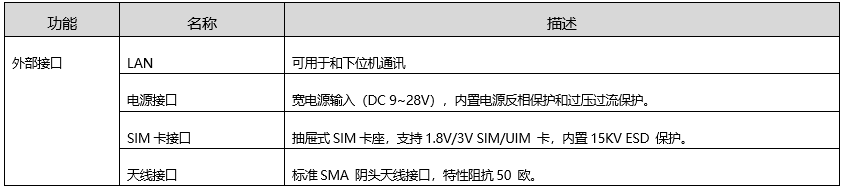

四、接口类型

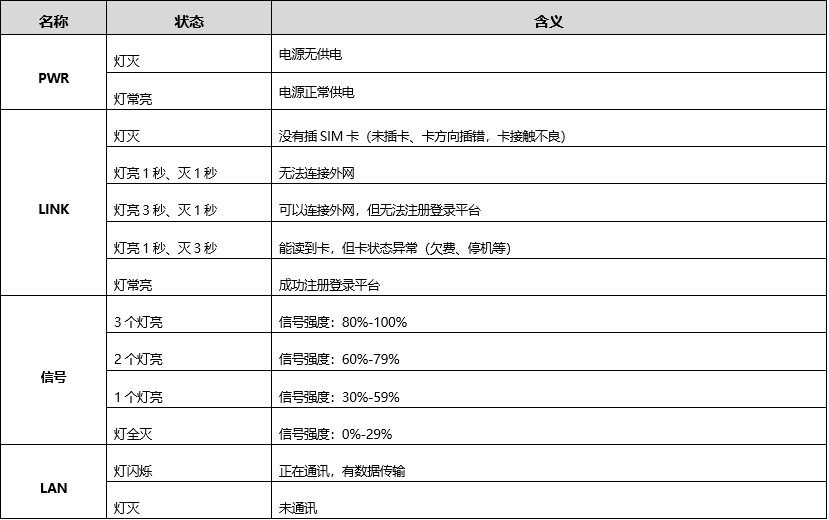

五、指示灯说明
六、注意事项
1．将直流12V或24V电源按定义连接到LF-BS13的电源接线端子（V+/V-），注意电源的正负极。请确保此电源为优质开关电源，且有足够的供电功率。
2．不要使用在有水、化学液体飞溅、腐蚀性气体、环境潮湿和有凝露的地方。
3．将随机配带的天线安装到LF-BS13的天线接头，吸盘天线放置在空旷处。请勿放置在机柜内部。
4．如天线放置在空旷的室外请采取有效的防雷措施。

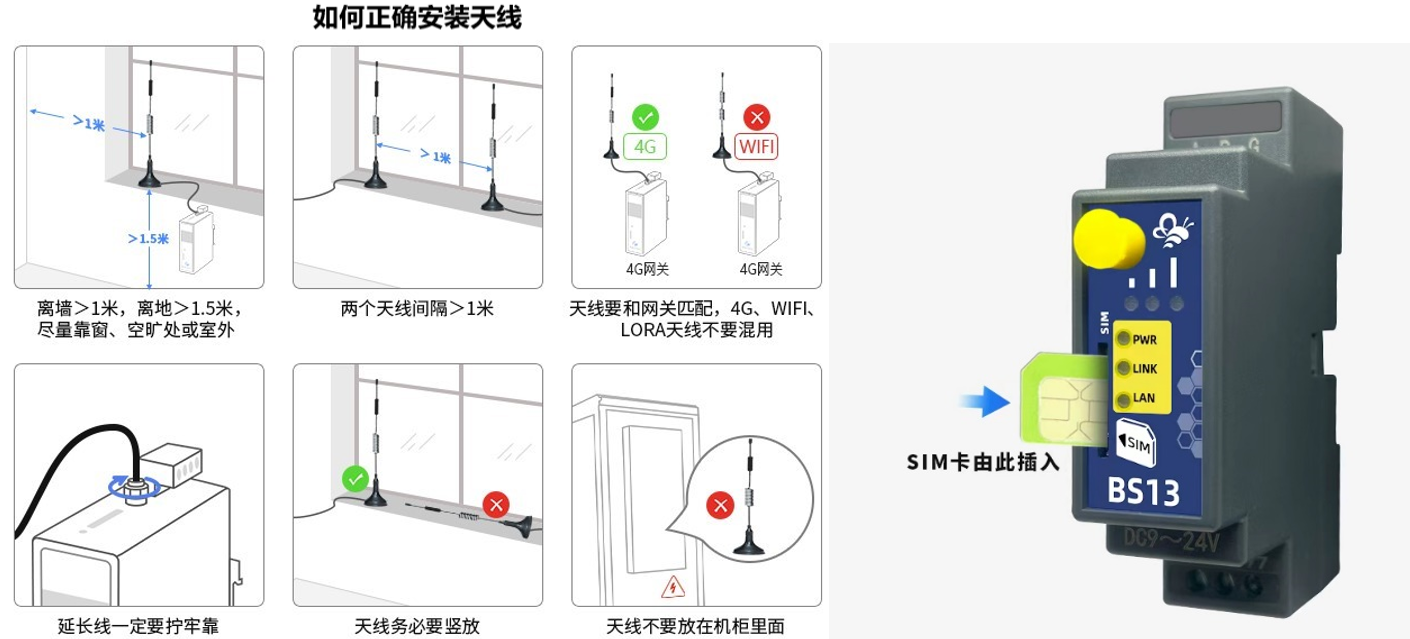

5．LF-BS13所安装区域的信号强度要大于60%，否则无法保证稳定可靠的通讯。具体安装方式说明见下方图片。
七、天线、插卡说明

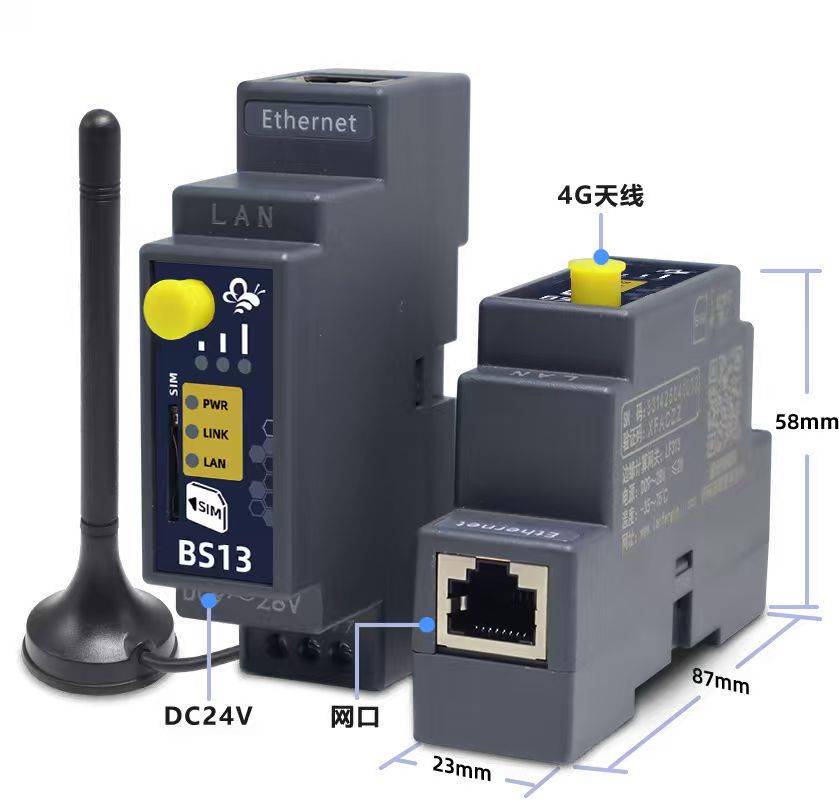

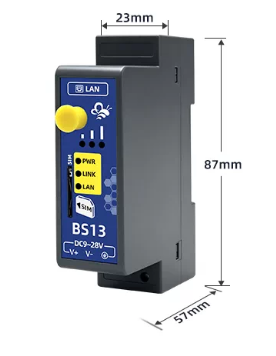

八、外形/安装尺寸图

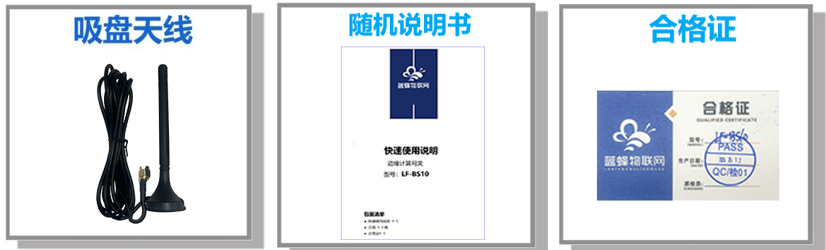

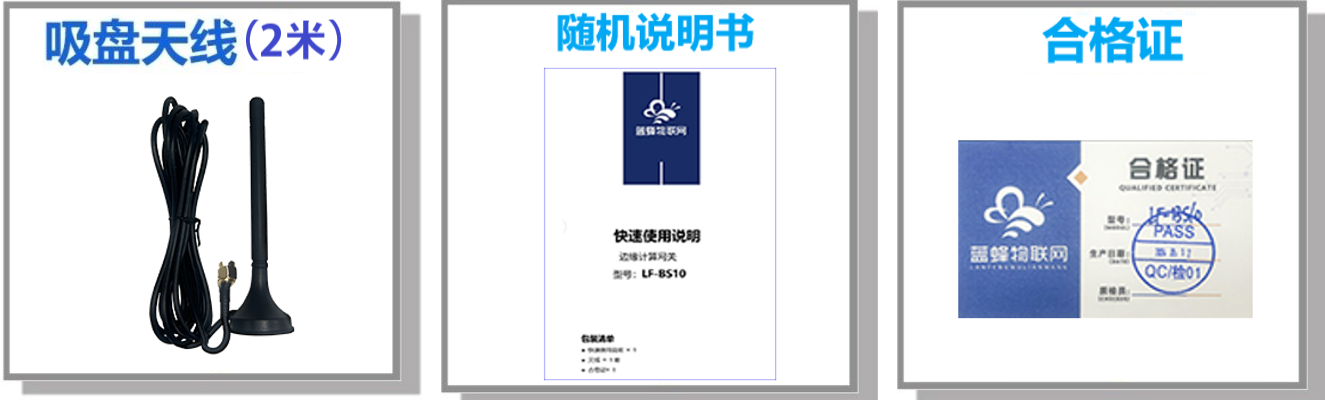

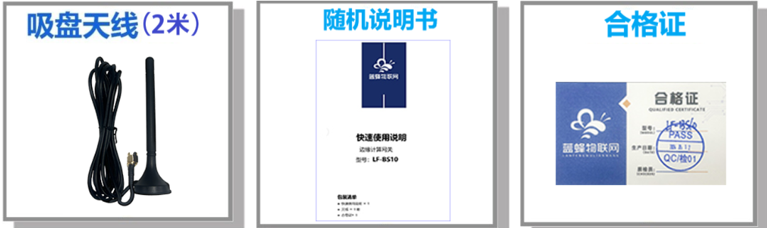

九、随机配件
十、连接平台快速入门

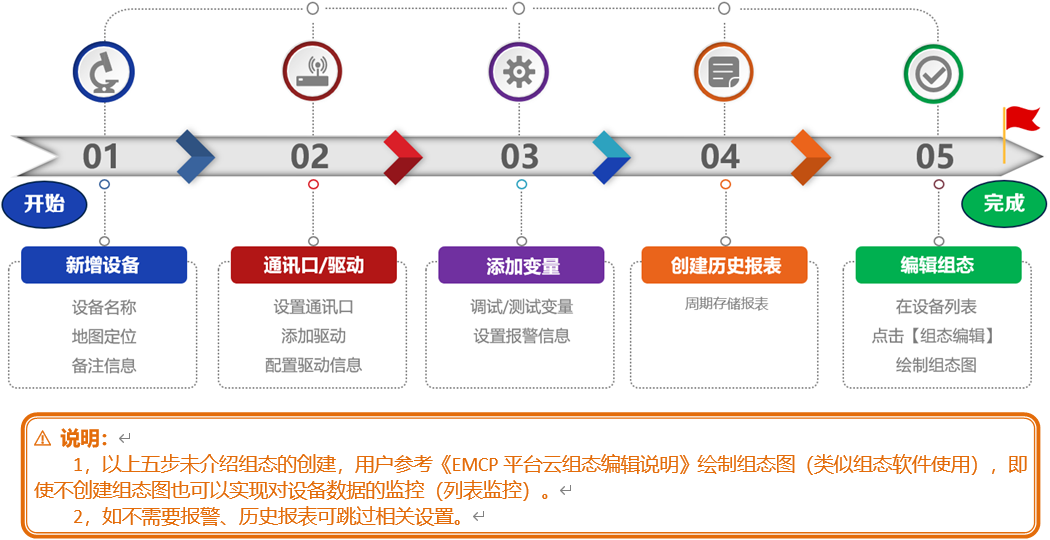

五步创建设备
Ø开始/准备
连接设备（PLC/仪表/控制器）到网关对应接口，打开浏览器（请使用高于IE9内核版本的浏览器打开，建议使用谷歌浏览器）输入www.lfemcp.com网址，凭EMCP管理账号登录平台（账号可自行注册）。然后依次打开 “后台管理 ➔设备中心➔ 设备管理”中右上角【新增】创建设备。
创建好设备，我们可以点击【设备监控】➔【EG设备】返回前台查看所创建的设备。后台方便我们更清晰的编辑和查看设备。（也便于设备授权的权限控制）

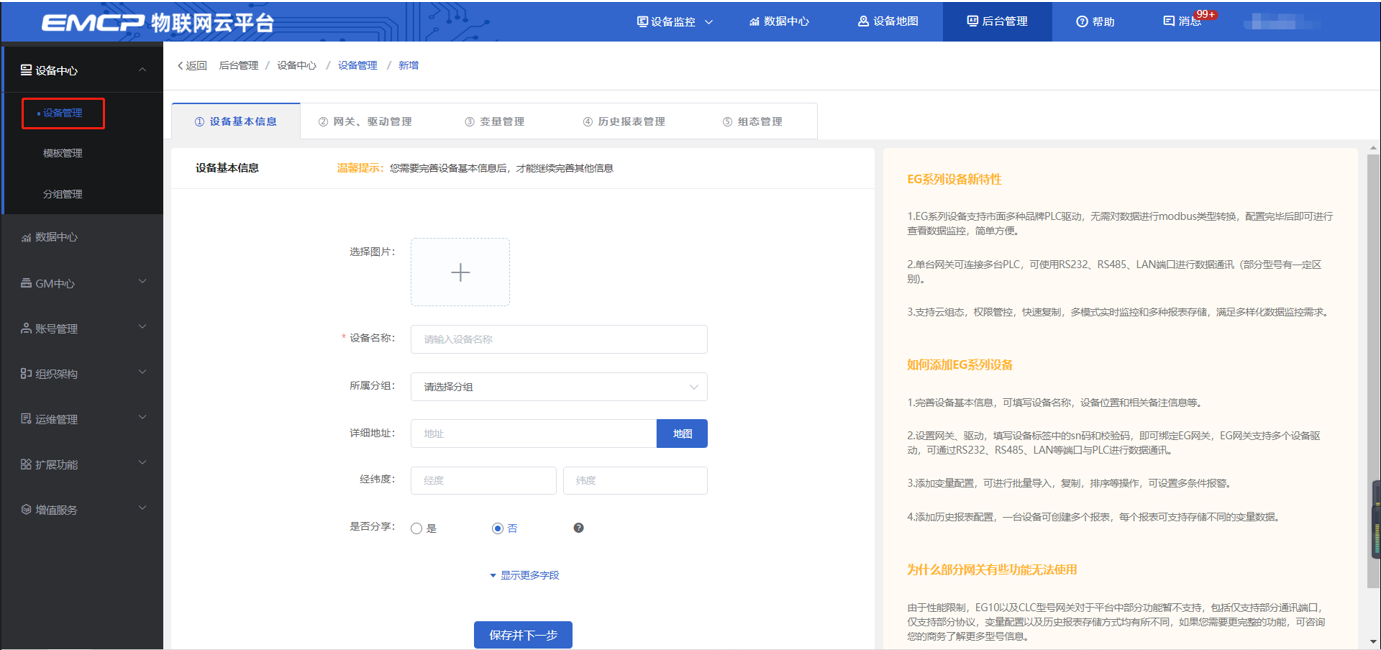

第一步：新建设备-填写设备基本信息
“设备名称”：自定义。注意同一账号不允许出现相同的设备名称。
“详细地址”：点击“地图”在地图弹出中，找到所标注的地点，鼠标单击选中确认即可。
“经纬度” ：地图标点后，自动生成。
“备注”
：可自定义增加对设备的描述，方便日后的管理。
“是否分享”：可根据需求自行选择。开启后可以凭二维码或网址直接访问该设备前台查看设备数据，同时可根据自己的需求选择是否设置分享密码。
第二步：网关、驱动管理

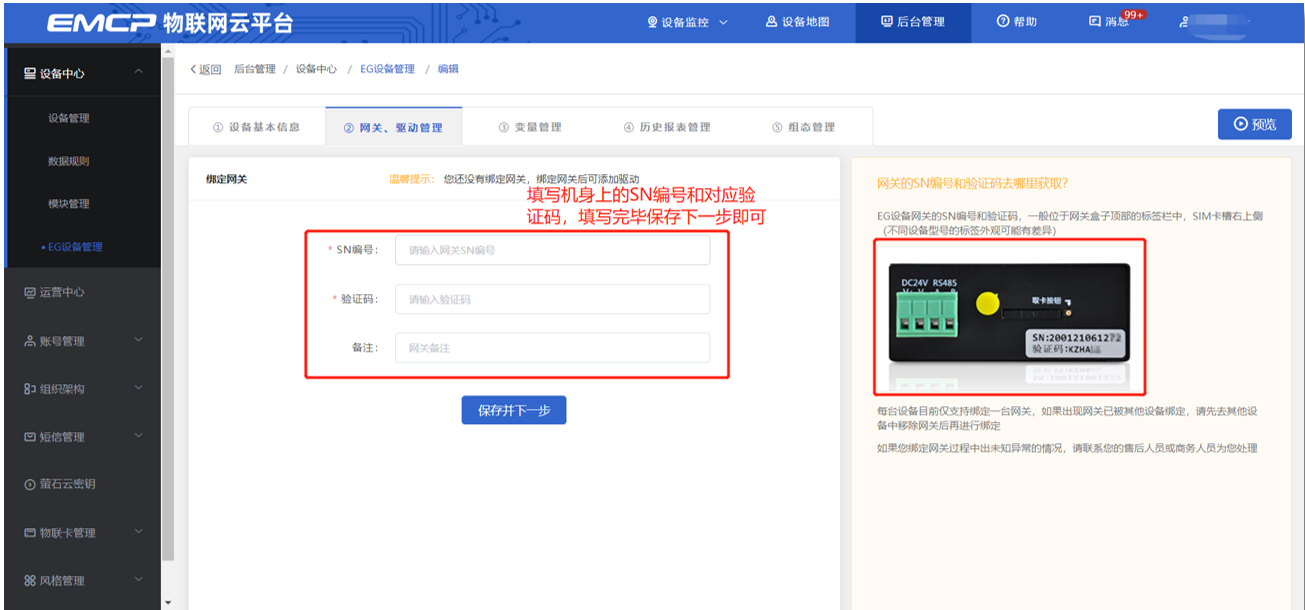

① 添加网关。（通过网关机身上的SN码（12位数字）、验证码（6位字母）添加网关）
我们要使用网线和PLC进行通讯，所以我们要设置网关的LAN口通讯参数。

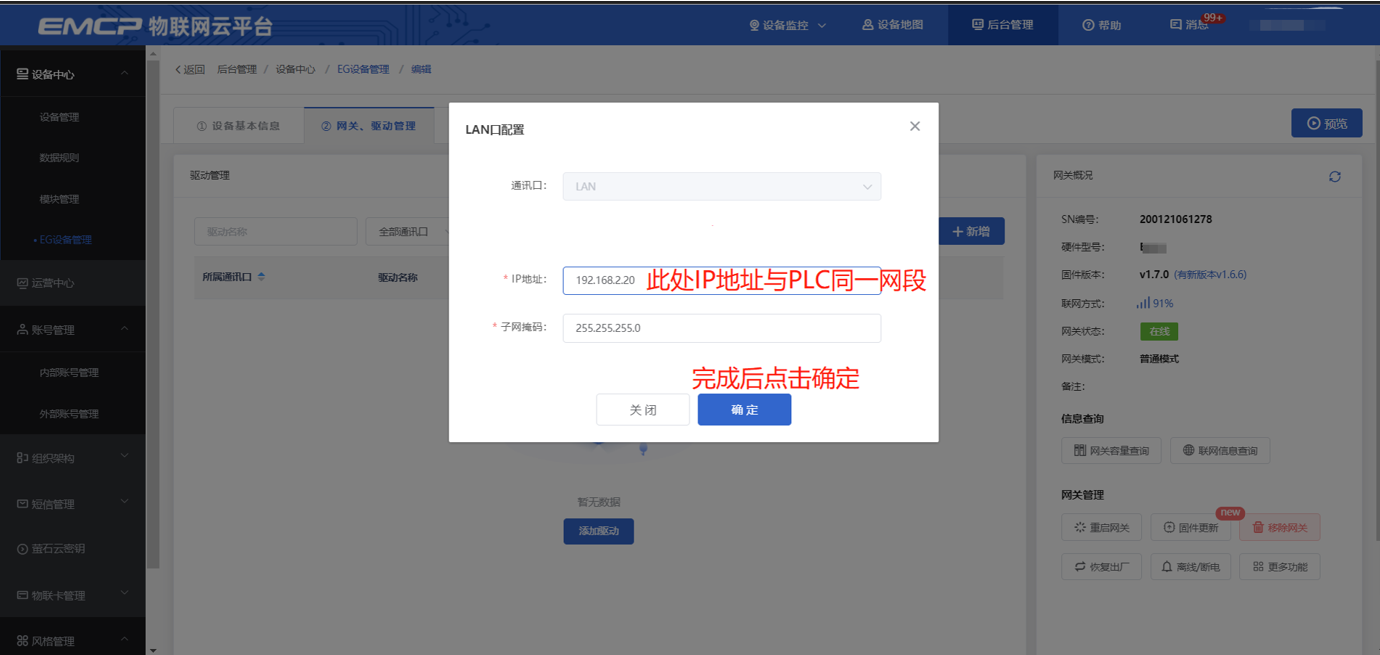

步骤：点击【通讯口设置】→选择【LAN设置】→选择【手动设置IP】→填写【IP地址】、【子网掩码】→点击【保存】。IP地址需要与西门子PLC的IP地址同一网段。
此案例中PLC的IP地址为192.168.2.2。

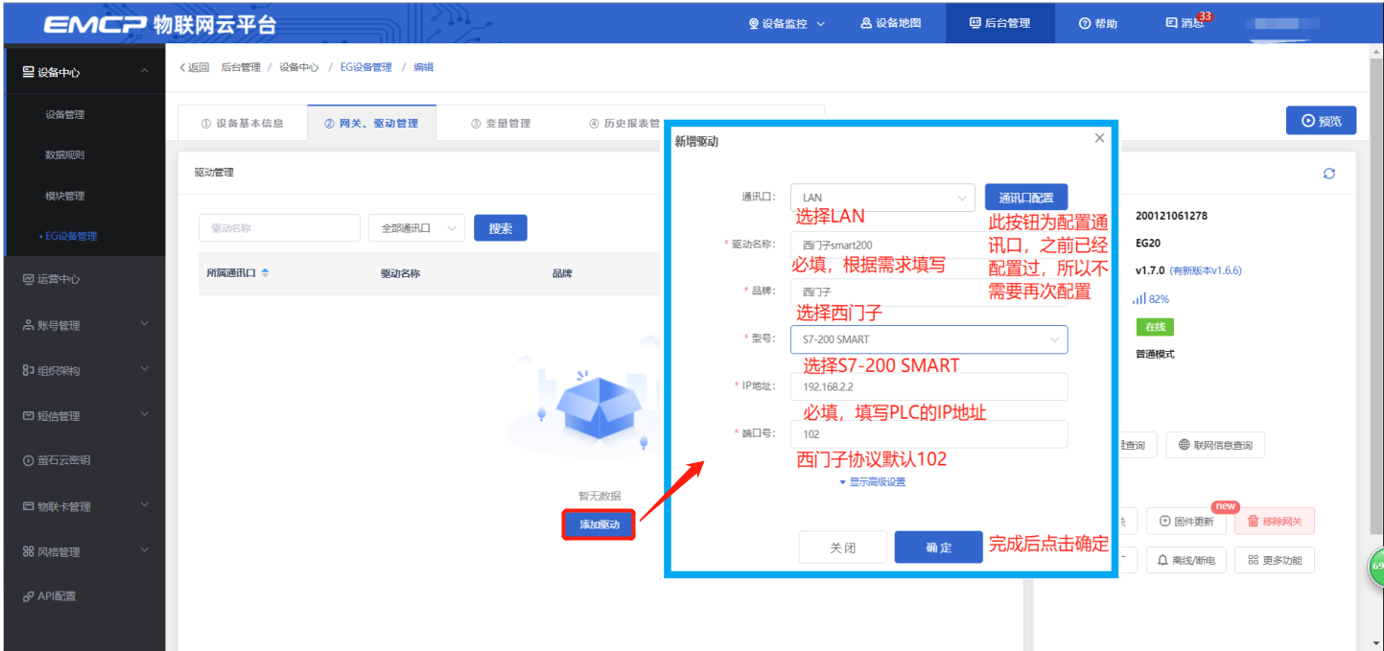

③ 添加驱动，配置驱动信息。（驱动信息要和所连接的设备对应）
第三步：添加变量
每个网关或设备出厂有变量数量限制，如果无法添加更多变量，可联系蓝蜂工作人员。

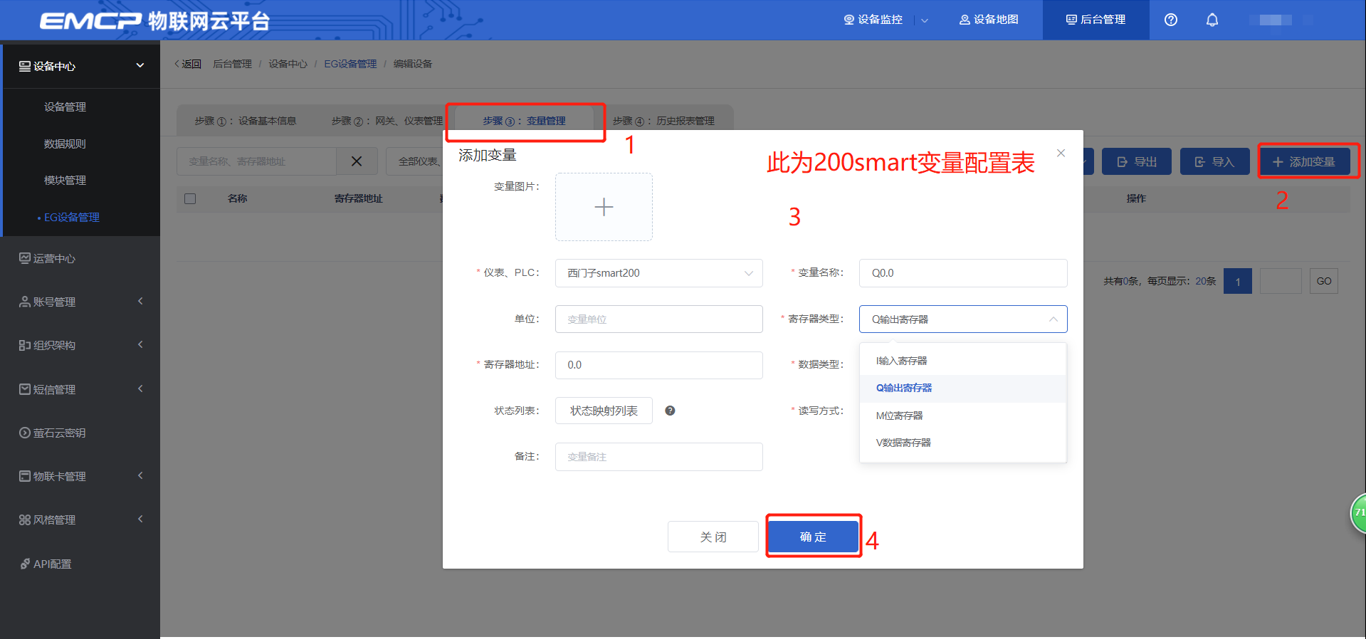

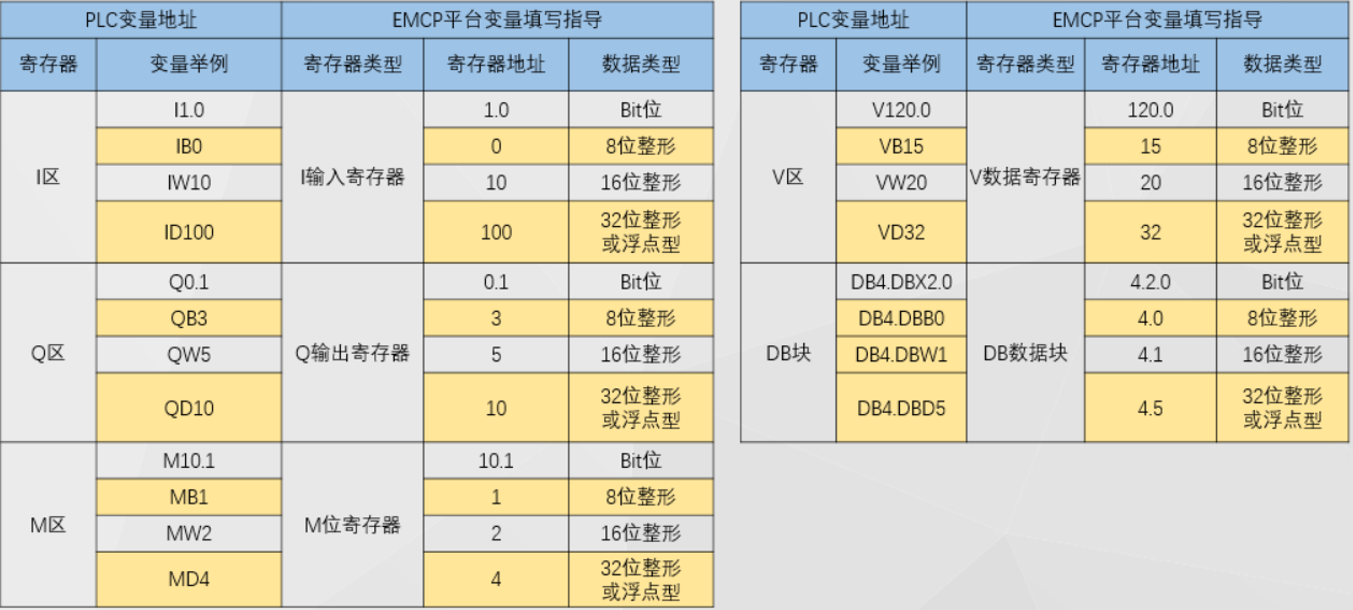

PLC各寄存区变量在平台添加填写示例如下图所示：
添加完成后，【变量管理】如下图所示，此时可以点击【数据测试】按钮检查变量值能否采集到，或者值是否正确。
可以根据需要给变量设置报警。当产生报警时，会在电脑网页端进行报警展示，在手机APP和微信进行报警推送。
设置步骤：点击【④报警管理】→【新增】→填写报警信息与条件→【确定】。如下图所示：

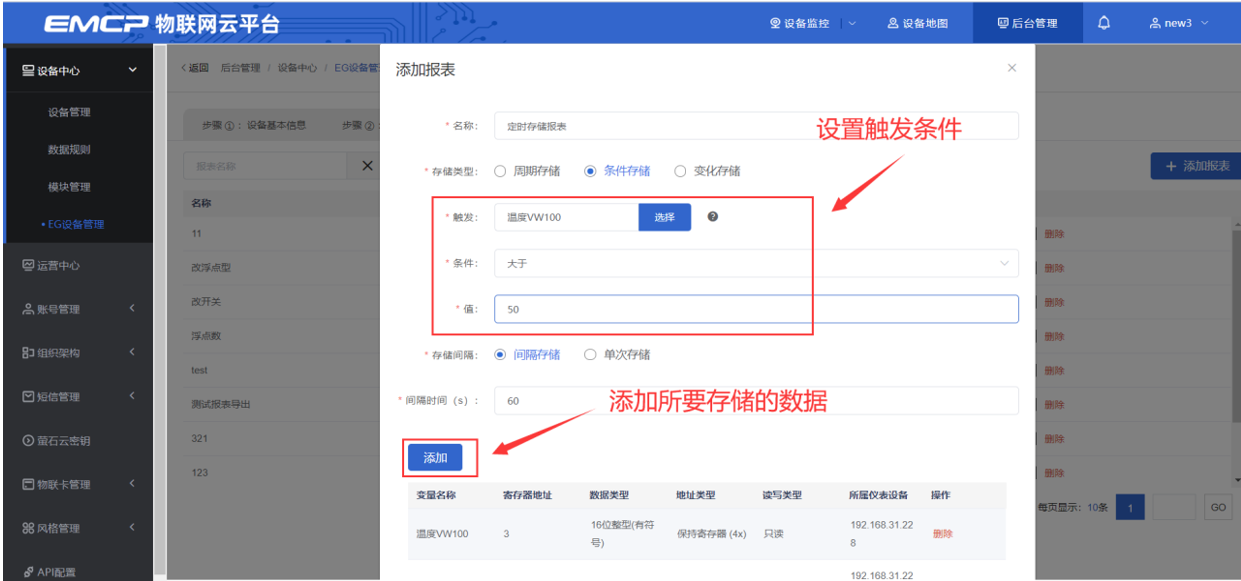

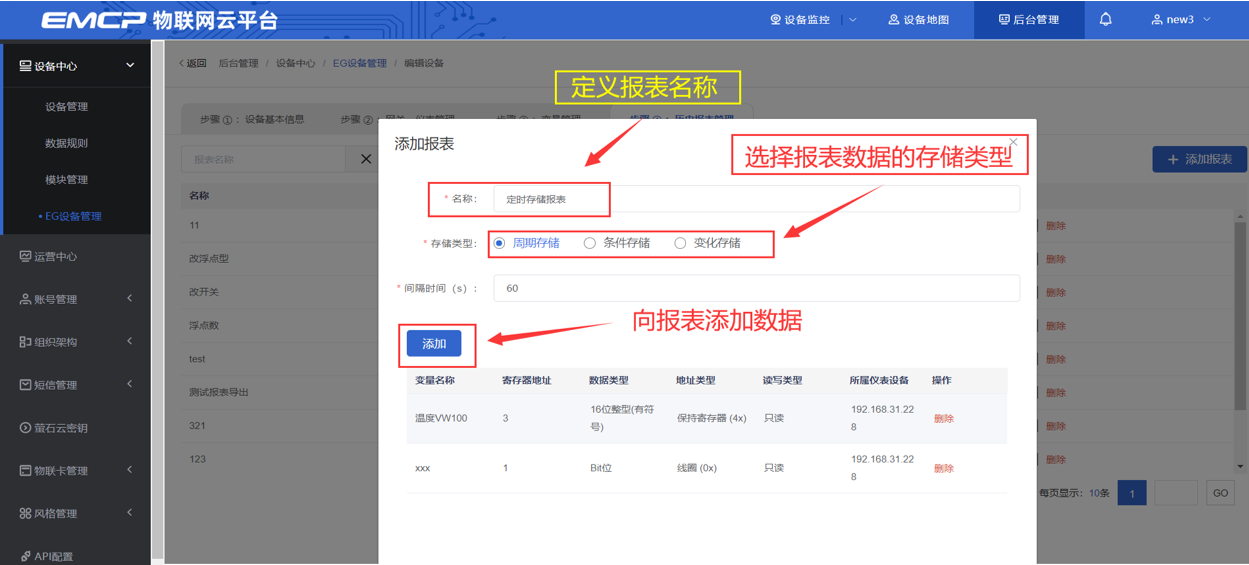

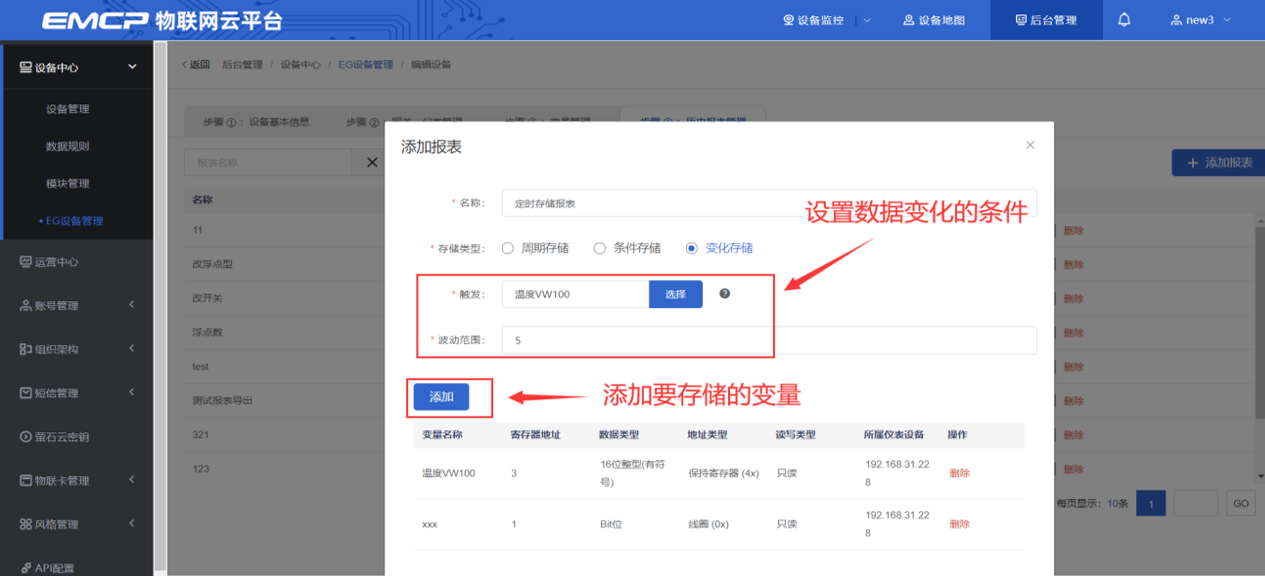

第四步：添加历史报表
周期存储：按照固定时间间隔，定时对数据存储记录。
条件存储：当某一变量到达一定条件，对部分数据进行“间隔存储”或“单次存储”。
变化存储：当某一变量变化超出一定范围后（高低限），对部分数据进行单词记录（如：某一数据报警后对关联数据进行记录）。

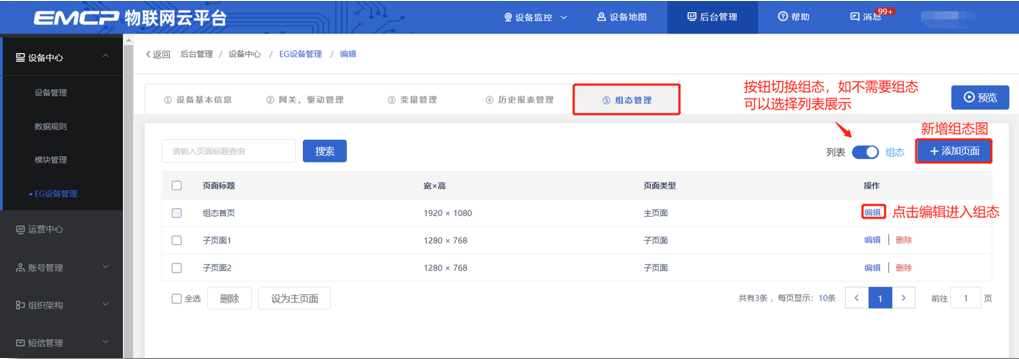

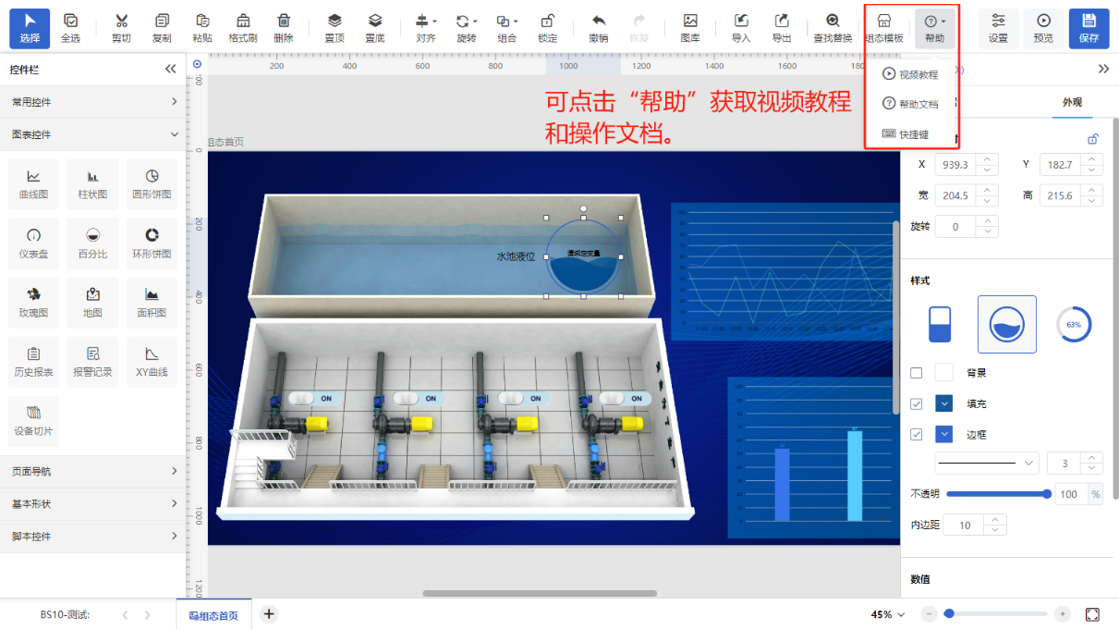

第五步：编辑组态画面
点击【⑤组态管理】，打开组态编辑窗口，这里的使用类似于组态软件的编辑，我们通过组态控件将所要展示的画面和数据绘制出来。具体使用参见《EMCP平台组态编辑说明》文档。

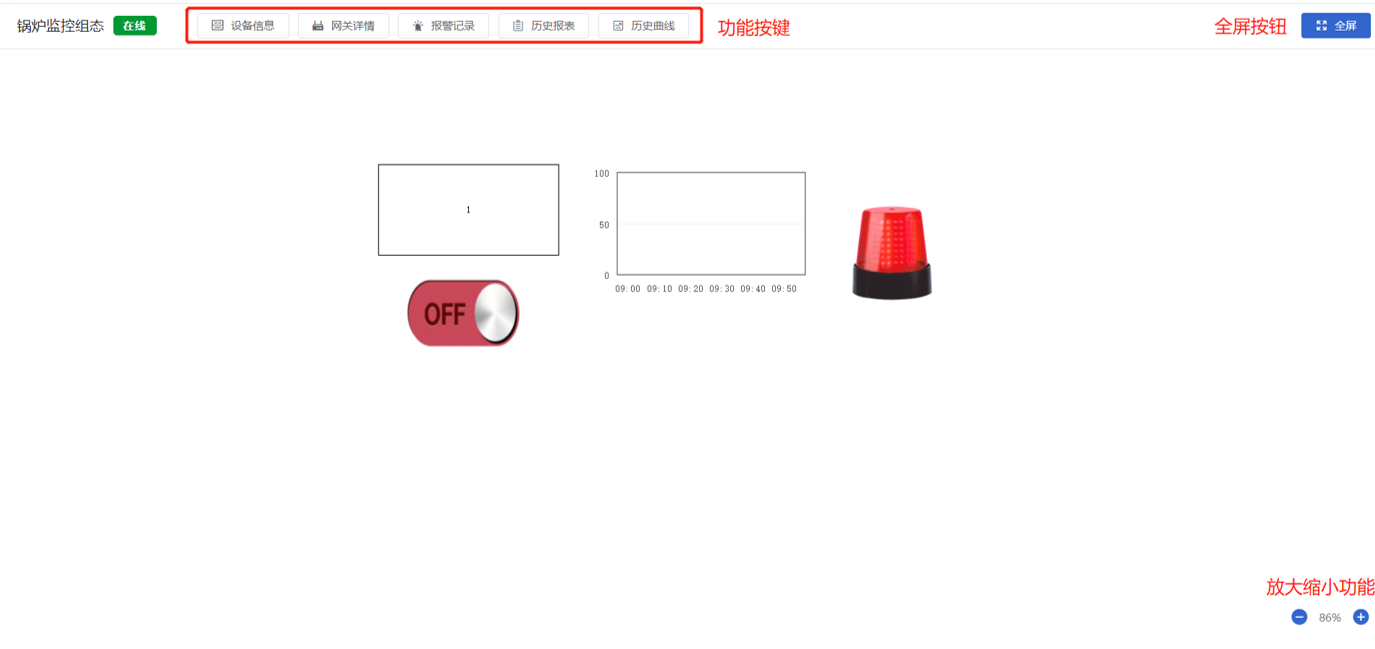

结束/查看设备

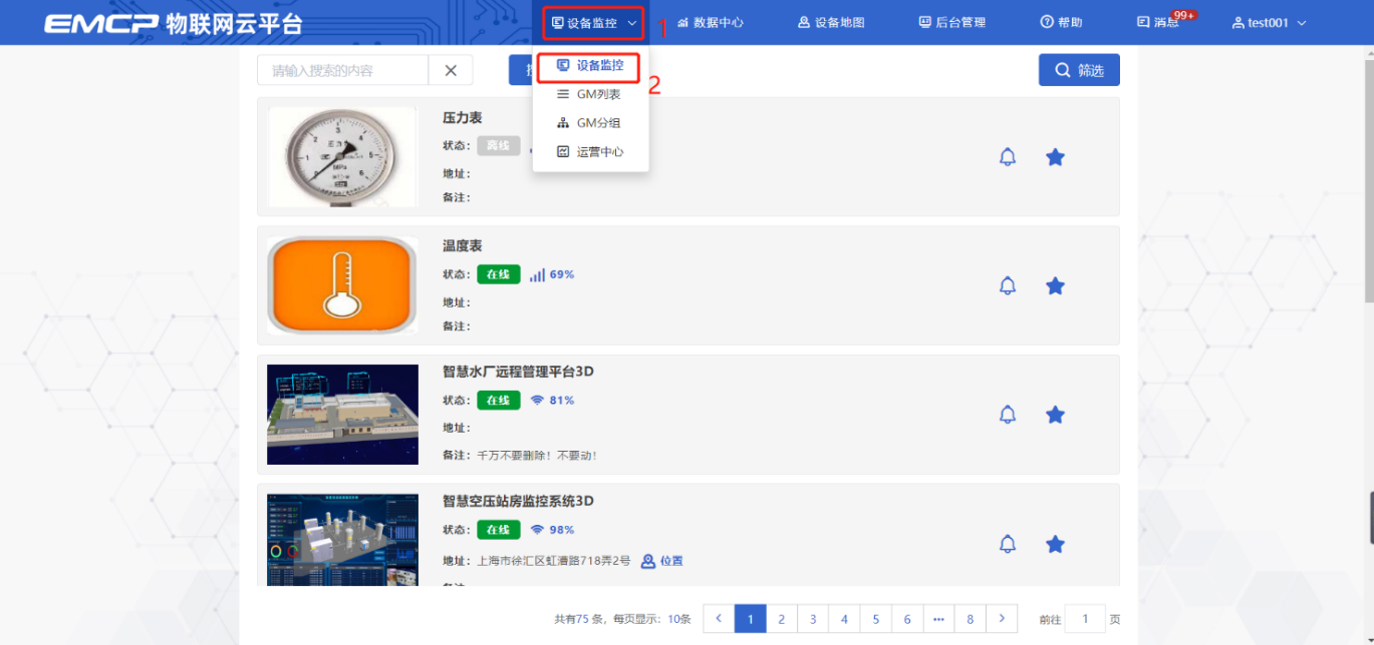

点击【设备监控】➔【EG设备监控】，点击设备即可打开数据监控。
十一、网关联网说明介绍
LF-BS13网关支持4G联网的方式登录平台,下文对这部分进行说明。
注意：
1、蓝蜂出厂设备分为“绑卡”和“不绑卡”两类，“绑卡”型号网关只能使用蓝蜂配的卡，“不绑卡”型号网关可以使用自备的物联卡。
绑卡型号：LF-BS13-32B/LF-BS13-30B
不绑卡型号：LF-BS13-320/LF-BS13-300
2、由于政策要求，客户自备的物联卡（或VPN专卡）需要联系运营商添加白名单（由我司出厂配的卡已经添加好白名单）。

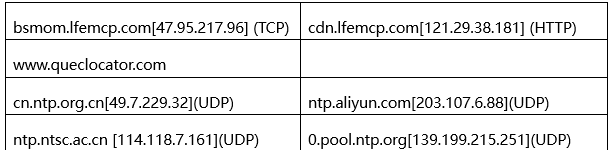

IP白名单如下（都要添加上）：
3、更多物联网卡说明，请参考：https://help.lfemcp.com/4af5/4545/ccf3
