步骤②:网关、驱动管理


点开【步骤②】后,首次进入需要先绑定网关,一个设备只能绑定一个EG网关。

1、绑定网关

【SN编码】:网关外壳随带的12位纯阿拉伯数字编码。
【验证码】:网关外壳随带的6位纯大写英文字母。平台绑定时不区分大小写。
【绑定模板】:绑定网关时有两种方式可以选择:绑定模板和不绑定模板,绑定模板即您可以将已经创建好的模板应用到该设备中,当选择绑定模板时,需要在下方选择要绑定的模板(只能绑定与网关相同型号的模板);当不选择绑定模板时,即可点击保存并进行后续绑定驱动、变量、历史报表等。

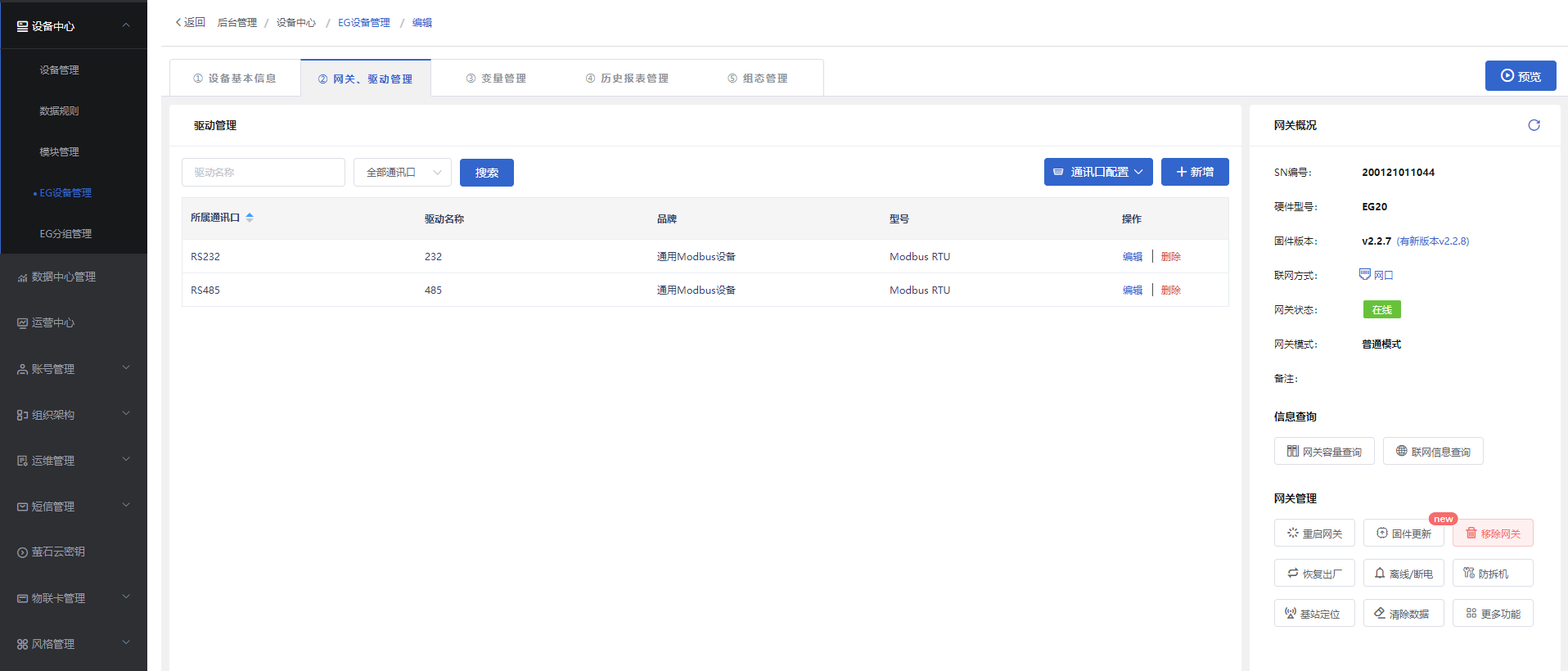

点击【保存并下一步】按钮,绑定完成后如下图界面所示:

※网关概况

可以查看当前设备的状态。
【刷新】:点击刷新按钮,可以更新网关的在线/离线状态、固件版本和页面左侧项目框【网关管理】中的设置,包括其中的【端口配置】和【添加仪表、PLC】中的配置。
【设备模板】:对于绑定模板的设备,在此处可以查看当前设备绑定的模板,并进行更换模板和解绑模板操作,更换模板后原有驱动、变量、报表、组态、脚本配置会失效,报警记录和历史记录也会被删除,需谨慎操作;解绑模板后仅可手动配置设备,无法通过模板同步,需谨慎操作;
对于没有绑定模板的设备可以在此处进行绑定模板操作,但绑定模板后原有驱动、变量、报表、组态、脚本配置会失效,报警记录和历史记录也会被删除,需谨慎操作。
【切换模式】:网关有三种模式:标准模式、交换机模式和路由器模式,点击切换模式按钮可切换网关的模式,详见网关模式说明
【网关容量查询】:点击可查看当前设备的变量条目总数、报警条目总数、历史报表条目总数。
【联网信息查询】:点击可查看当前网关上网状态,4G状态下可查看卡号、信号强度,WAN口状态可查看WAN口IP地址、子网掩码、网关、DNS等信息。
【重启网关】:点击此按钮,会弹出对话框,进行二次确认此操作。执行重启操作后,网关会重启,成功重启后,网关会再次自动上线。
【固件更新】:当网关固件有新版本时,点击固件更新可进行新版本的升级,另外打开步骤②:网关、驱动管理页面时,当网关有新版本时,会自动弹窗提醒进行固件升级。
【移除网关】:点击此按钮,会弹出对话框,进行二次确认此操作。确认后,网关会从当前账号下解绑。网关所绑定的仪表、PLC,配置信息,历史记录,报警记录和变量信息也会从当前账号下删除。重新点击【+新增】绑定网关后,这些设置依旧会保留。此处组态界面不会删除,删除网关后在EG设备管理中仍可查询并编辑组态界面。
【恢复出厂】:点击此按钮,会弹出对话框,进行二次确认此操作。执行恢复出厂操作后,网关内的配置信息、平台上的历史记录和报警记录均会被删除 ,且不能被找回,请谨慎操作。成功恢复出厂操作后,网关重启后,会再次自动上线。
【离线/断电】:离线和断电报警。网关支持离线报警和断电报警,在此处进行设置。
【防拆机】:关于防拆机功能,详见防拆机功能说明
【基站定位】:关于基站定位,详见基站定位功能说明

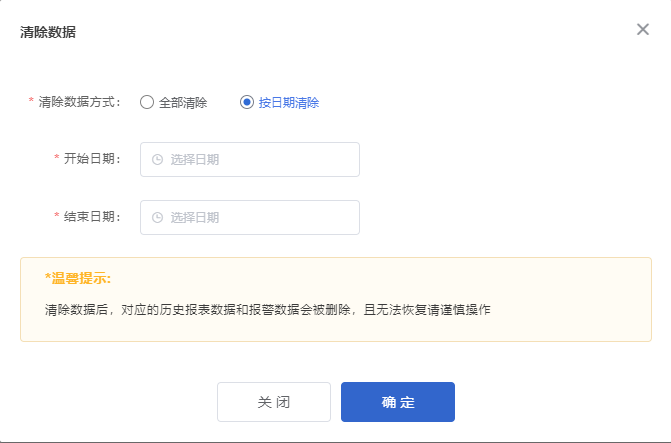

【清除数据】:清除数据功能可全部清除和按照时间清除两种方式,选择全部清除,可将网关中的所有数据进行清除;选择按日期清除,可选择想要清除的时间段,点击确定按钮,会清除该时间段的所有数据,清除数据后,对应的历史报表数据和报警数据会被删除,且无法恢复请谨慎操作
更多功能
【MQTT连接】:MQTT连接配置中可以用来设置网关连接MQTT服务器的具体参数,如图,正确填写后,网关即可连接MQTT服务器,即可通过脚本将变量数据上报给MQTT服务器,
【省流量】:打开设备监控页面,数据长时间无变化或长时间无操作时,停止实时数据更新,达到节省SIM卡流量无效耗费的目的。设置并开启省流量不会影响报警触发和历史数据存储,强烈推荐使用。如设备在展示、展览时,需要一直产生变化的数据,且不担心流量的过度消耗,则可以选择关闭智能省流量。
智能省流量:开启智能省流量后,打开设备监控页面,页面持续10分钟无操作(举例:鼠标、键盘、触屏等不做任何动作),网关停止实时数据更新。再次检测到页面操作,恢复实时数据刷新。如希望节省SIM卡流量,建议开启此选项,本设置不会影响报警和历史报表存储,请放心使用。
变化上报时间间隔:打开设备监控页后,网关数据如果发生变化,会根据上报间隔进行数据刷新,如果无变化则不刷新。刷新时间默认为1秒,可自行设定。如希望节省SIM卡流量,建议变化上报间隔时间设定在2~5秒内,本设置不会影响报警和历史报表存储,请放心使用。
【编辑备注】:可编辑设备的备注信息,备注最多25个字符。

※驱动管理

【通讯口配置】:EG20网关序列号下面有3个通讯端口项,【RS232】、【RS485】和【LAN】,分别对应网关上的3个数据通讯端口,3个通讯口可以同时和下位机进行通讯。
                    EG10网关序列号下面有2个通讯口【RS232】和【RS485】,2个通讯口可以同时和下位机进行通讯。

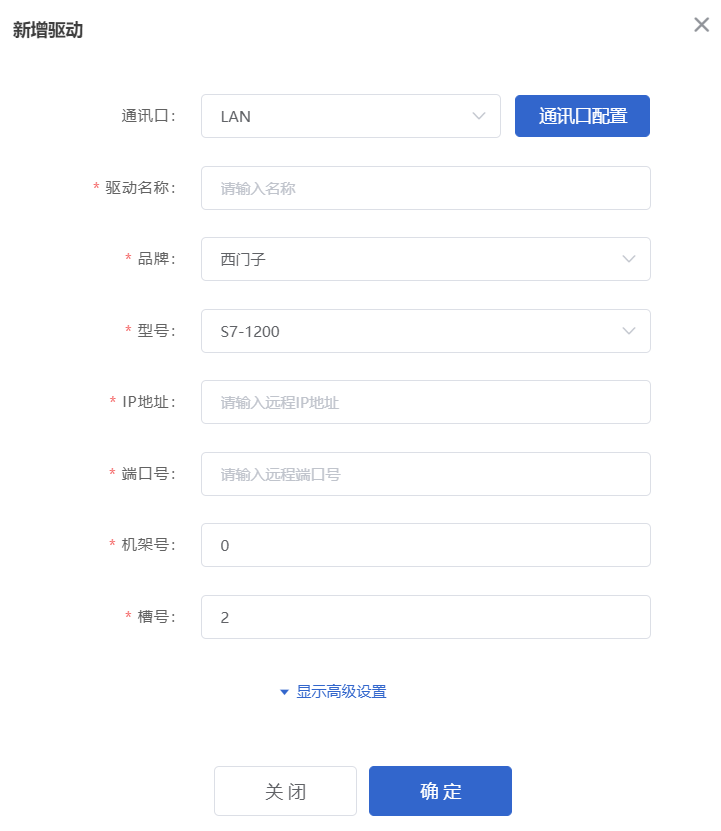

【+新增】:点击此处创建驱动。可根据实际使用需求进行选择填写。
【驱动名称】:自定义。不限中英文,不限标点符号,包括空格,最大支持20个字符。
【品牌】、【型号】:根据需要选择品牌型号,网关会根据您选择的品牌型号的专有协议跟设备进行通讯,目前支持西门子、三菱、欧姆龙、台达等品牌的协议。
【设备地址】:必填项, 和下位机中设置的设备地址一致。
【IP地址】:必填项,为网关所连设备的下位机的IP地址,此地址必须和下位机内部设置的“IP地址”一致,如果不一致请修改。
【端口号】:与下位机设置的一致。
高级设置:
【最小采集时间(ms)】:网关采集设备的数据的时间间隔。默认是1000ms,最小可设置为500ms。
【通讯等待时间(ms)】:默认是1000ms,最小可设置为500ms。当设备尤其是仪表通讯超时,或者现场通讯状况不是很好时,经常部分数据通讯超时时,可适当调大此参数。
【16位整型】、【32位整型】、【32位浮点型】:是指对应数据类型的解码顺序。默认设置即可
【分块采集方式】:0— 按最大长度分块:采集分块按最大块长处理, 对地址不连续但地址相近的多个分块,分为一块一次性读取,以优化采集效率;1— 按连续地址分块:采集分块按地址连续性处理,对地址不连续的多个分块, 每次只采集连续地址,不做优化处理。直接选择默认即可。
【4区16位写功能码】:写4区单字时功能码的选择。直接选择默认即可。
