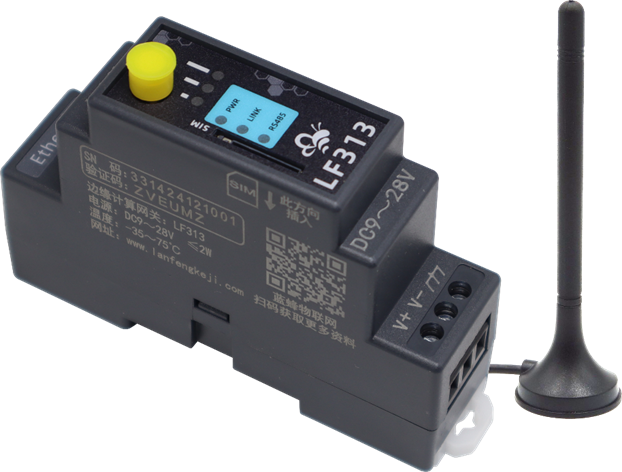

一、LF313简介
LF313是面向小数据量和轻应用场景推出的边缘计算网关。支持4G联网，具有高性价比、小尺寸、强适应性的特点。适用于小型设备、仪器仪表、控制器的远程监控和管理。
LF313支持可直接连接PLC、触摸屏，并对其远程进行程序下载、上传，针对于PLC可实现远程监控程序运行状态、远程控制等功能。可通过蓝蜂平台或蓝蜂配套软件《蓝蜂虚拟网络工具》配置LF313各项参数，大幅减少现场出差的频率，简单易用。
二、产品特点
※ 移远+紫光展锐CAT.1
bis平台，信号更好，联网更稳定。
※ 宽电源输入（DC 9~28V），电源接口内置反相保护和过压保护 。
※ 双看门狗设计（软件+硬件），保证系统稳定。
※ 采用完备的防掉线机制，保证数据终端永远在线 ,上电即可进入数据传输状态。
※ 内嵌私有加密通讯协议栈，实现设备与云平台的安全无缝对接。
※ 阻燃外壳，有效提升产品安全性。

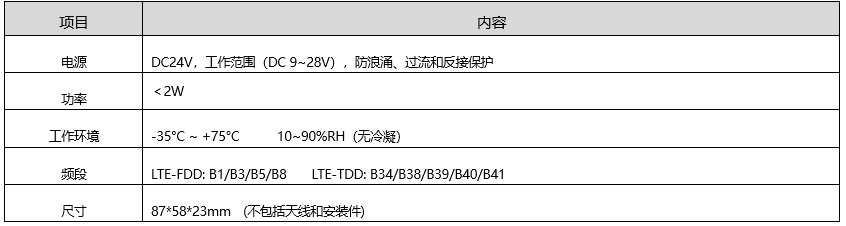

三、规格参数

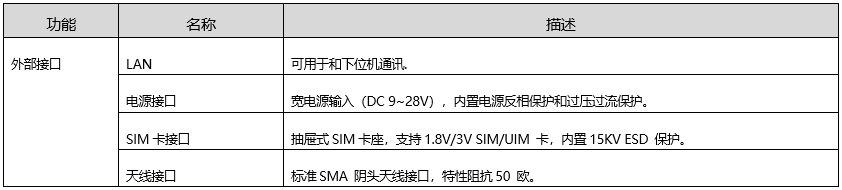

四、接口类型

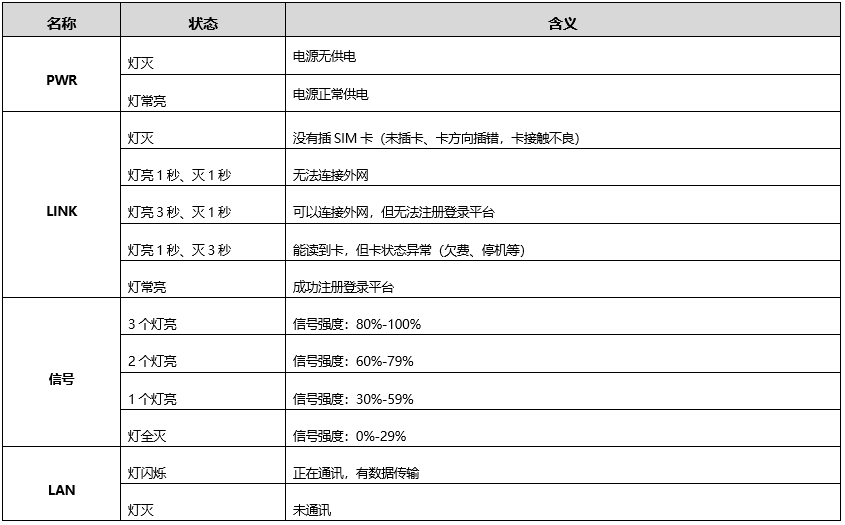

五、指示灯说明
六、注意事项
1．将直流12V或24V电源按定义连接到LF313的电源接线端子（V+/V-），注意电源的正负极。请确保此电源为优质开关电源，且有足够的供电功率。
2．不要使用在有水、化学液体飞溅、腐蚀性气体、环境潮湿和有凝露的地方。
3．将随机配带的天线安装到LF313的天线接头，吸盘天线放置在空旷处。请勿放置在机柜内部。
4．如天线放置在空旷的室外请采取有效的防雷措施。

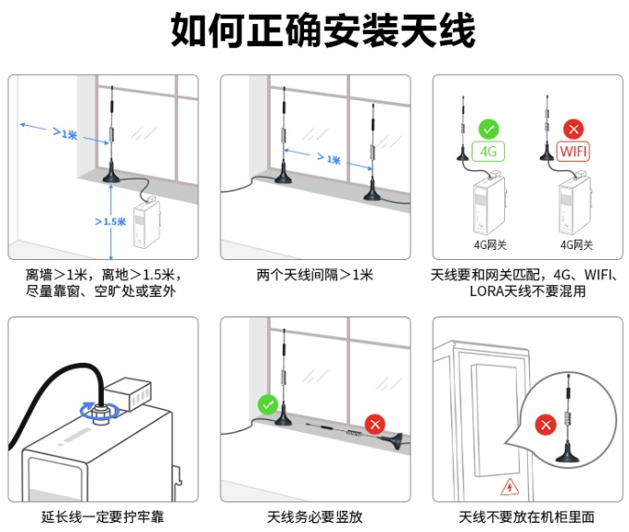

5．LF313所安装区域的信号强度要大于60%，否则无法保证稳定可靠的通讯。具体安装方式说明见下方图片。

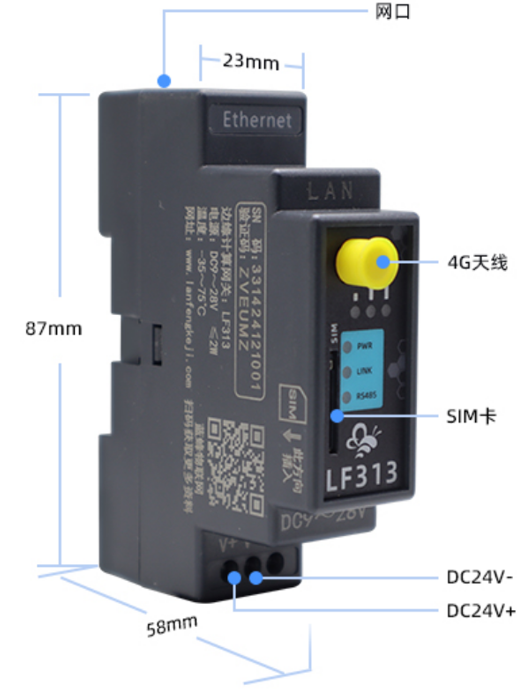

八、外形/安装尺寸图

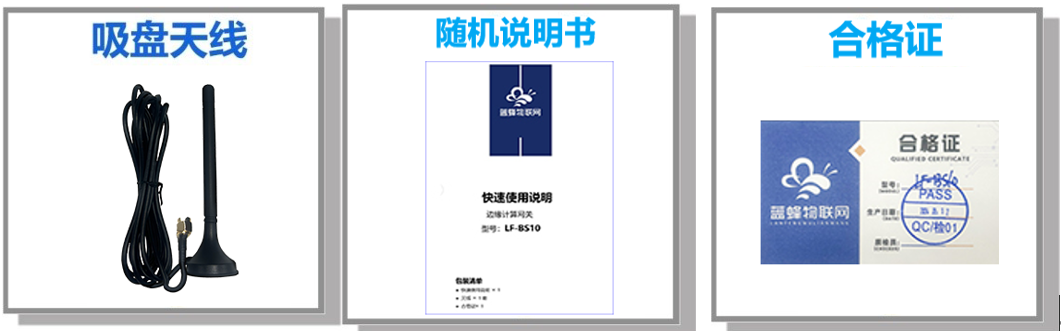

九、随机配件
十、快速入门

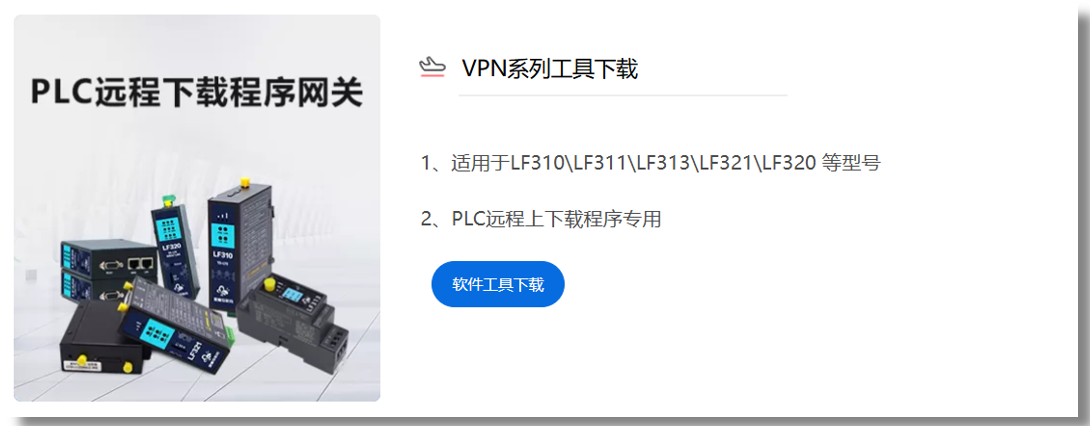

可访问蓝蜂官网（www.lanfengkeji.com）页面进行下载。如以前有下载安装过，建议升级后再使用。
为保证能够正常安装与使用，请关闭各种安全软件与杀毒软件（360安全卫士、火绒等）。
右键安装包，选择“使用管理员权限运行”，在弹出的安装地址默认安装，不要修改默认安装地址。如下图：

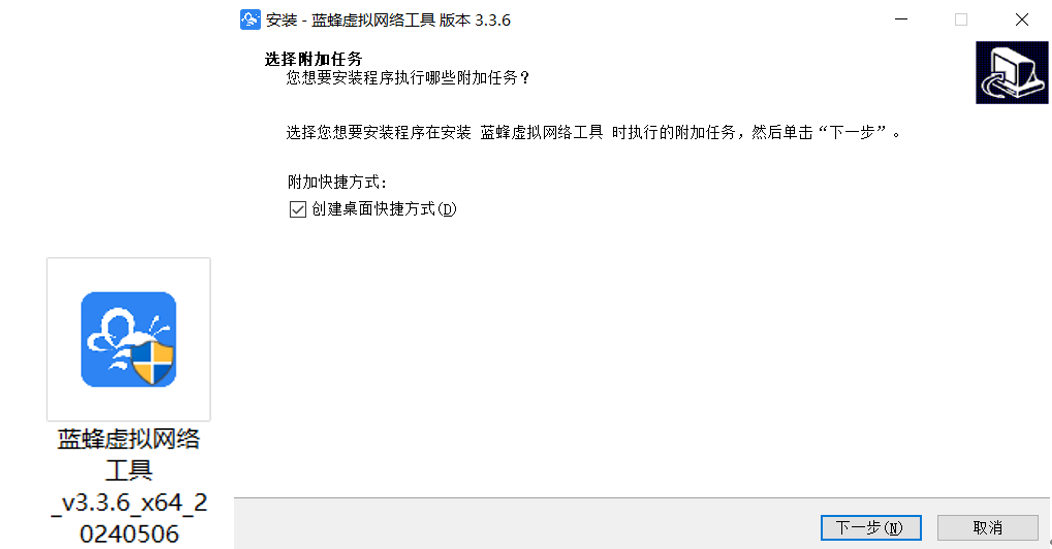

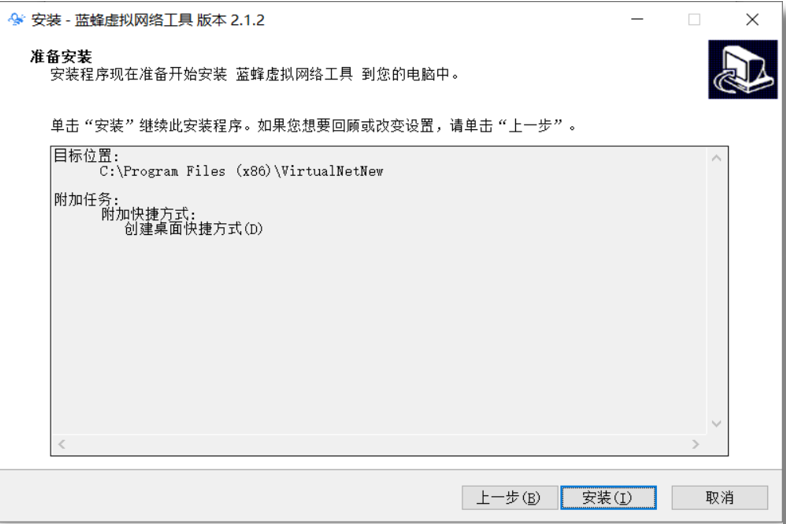

点击【下一步】，勾选【创建桌面快捷方式】，然后再点击【下一步】，在弹出的确认页点击【安装】进行读条安装。
※安装虚拟网卡驱动

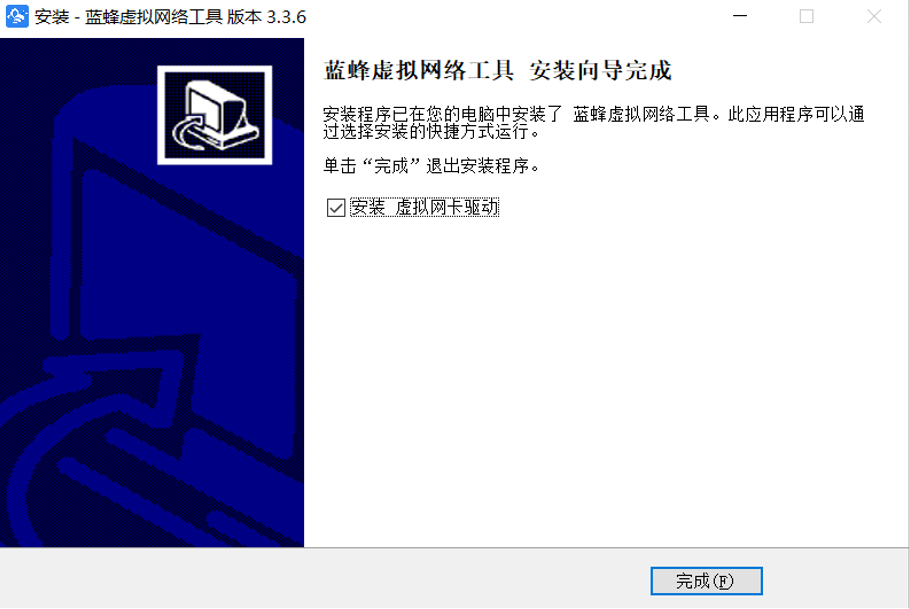

当安装完虚拟网络工具本体后，会弹出页面提示安装虚拟网卡驱动，如果是第一次安装，请勾选【安装虚拟网卡驱动】，点击【完成】即可进入“虚拟网卡驱动”安装步骤，一直点击下一步即可。
步骤二、绑定设备

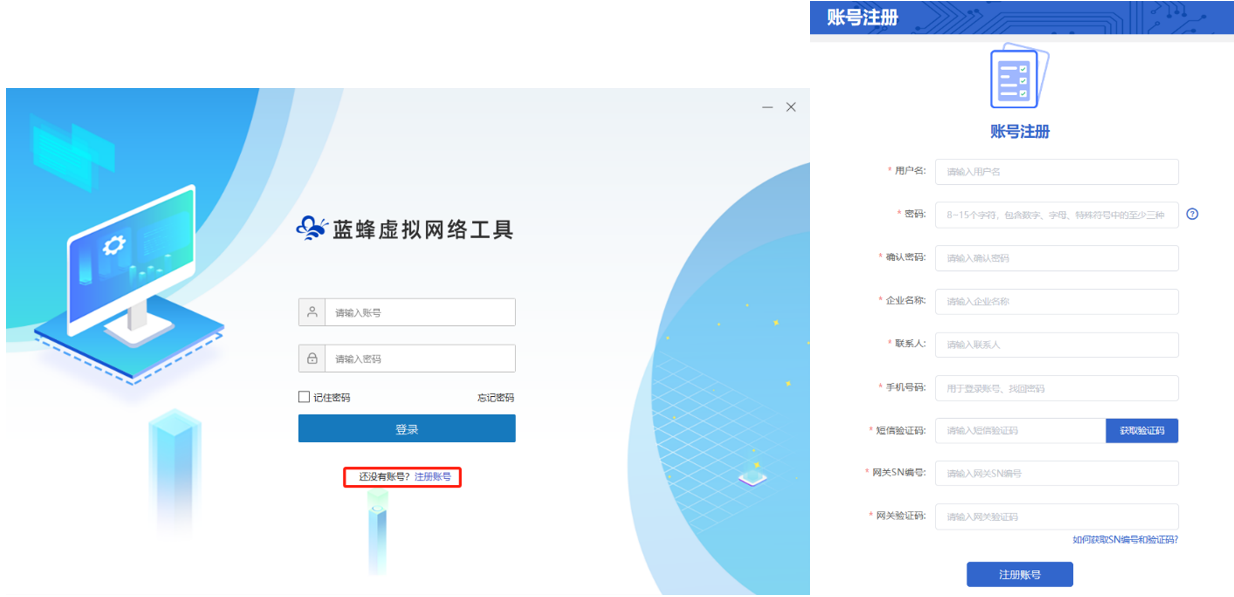

使用管理员身份打开【虚拟网络工具】，输入账号密码登录，新用户可点击下方的“立即注册”按钮在弹出的网页中注册账号。
注：一个账号可以绑定多台网关，同一个用户注册一个账号就可以。

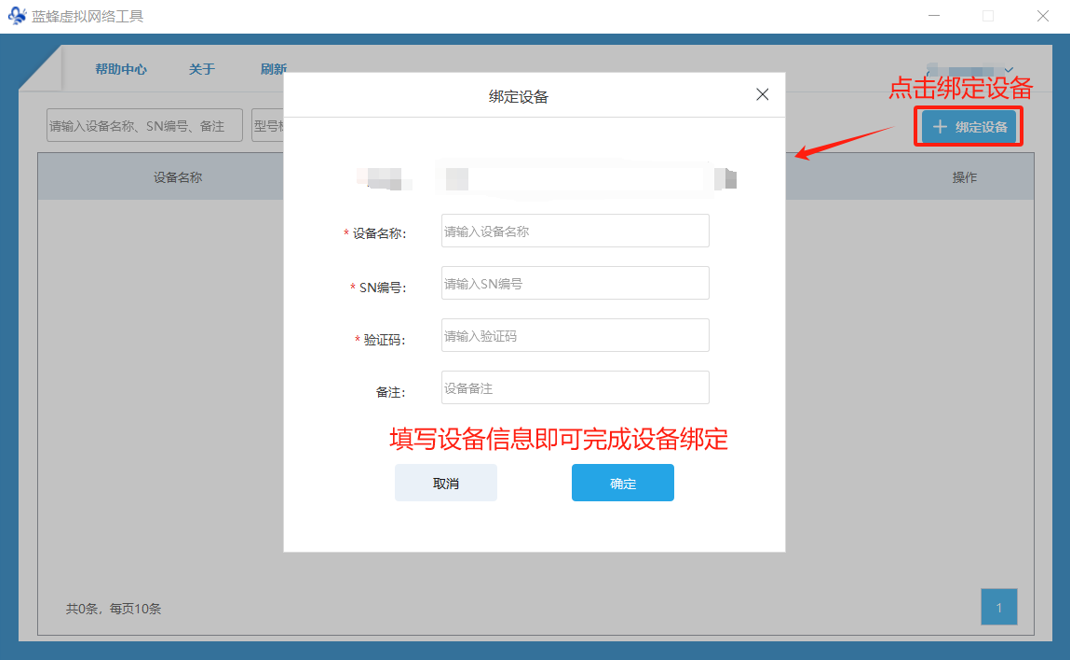

登录成功后，点击“绑定设备”，填写对应信息，SN编号在每台设备上都有贴出。
步骤三、创建连接

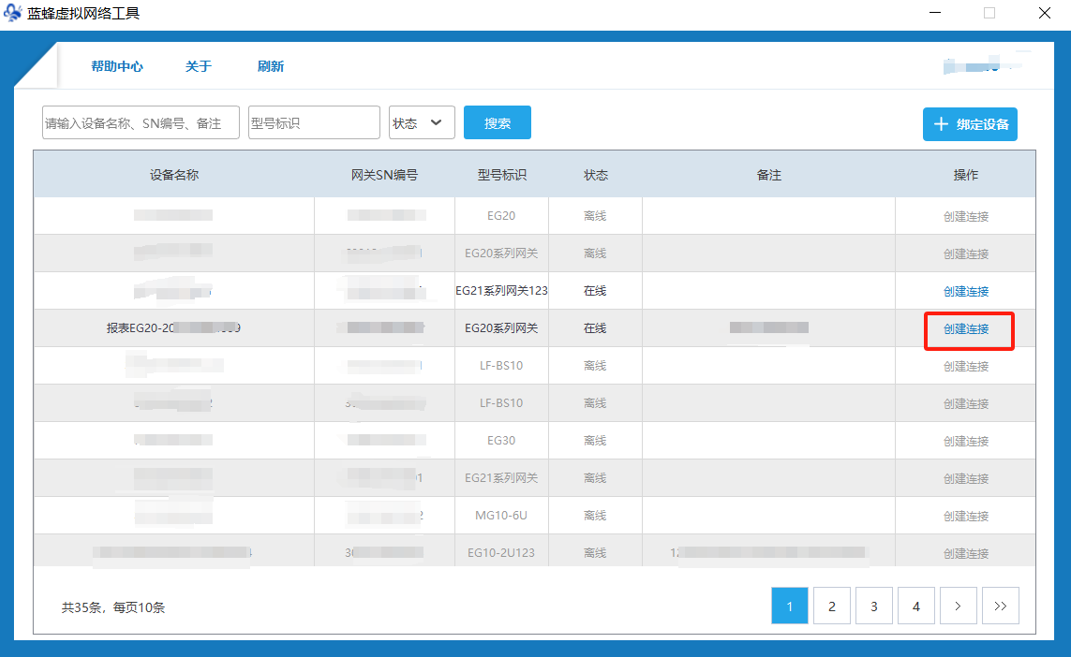

点击需要下载的设备后方的【创建连接】，在弹出窗口中配置参数。

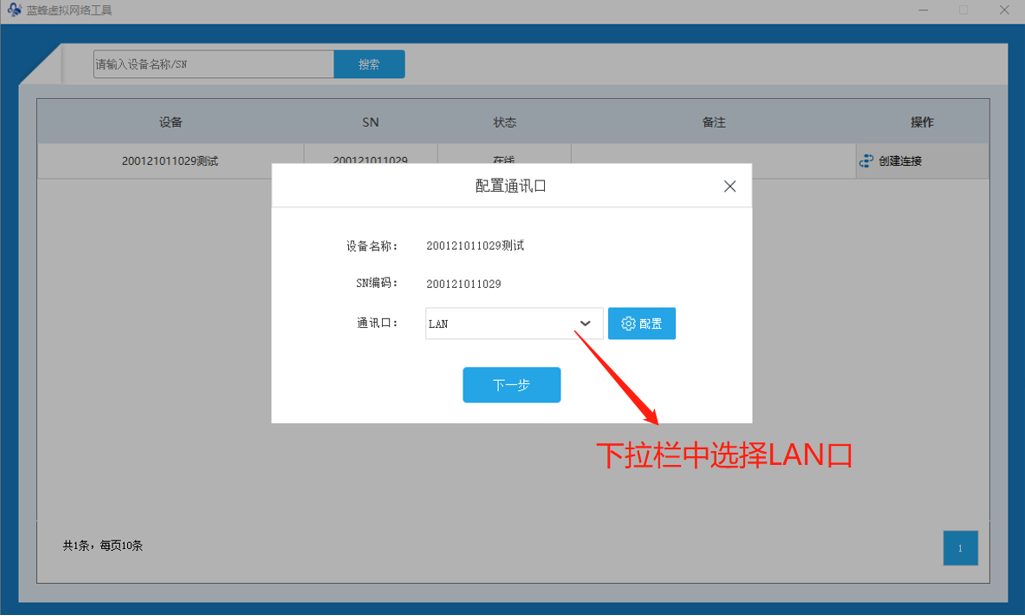

下拉框中选择【LAN】，则弹出界面为串口参数。此参数必须与下位机的配置参数保持一致。
步骤四、填写下位机参数

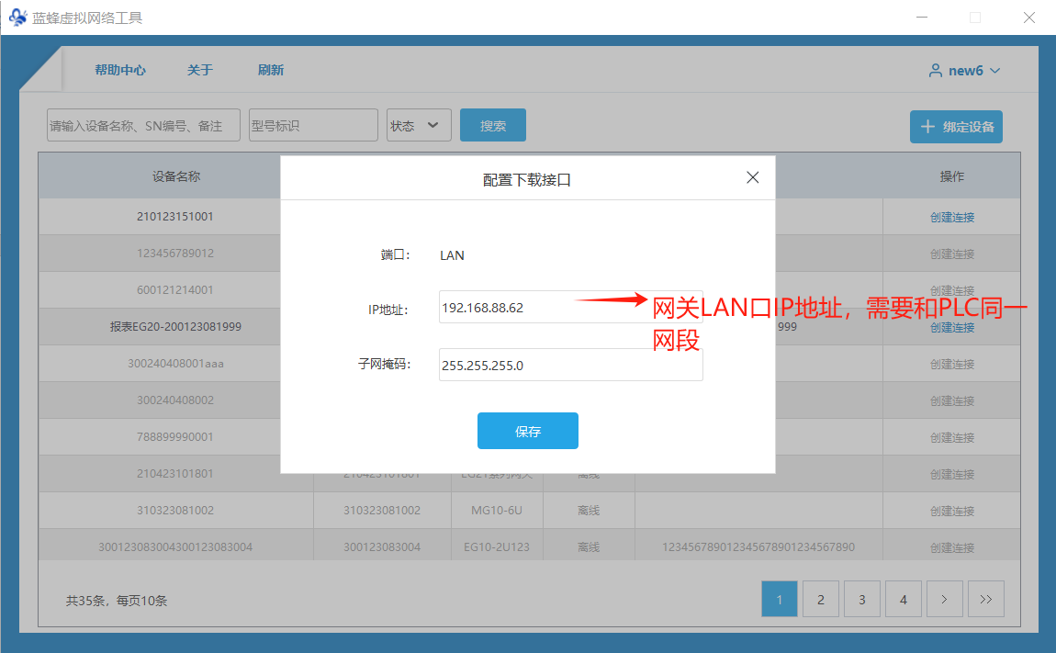

在“配置下载接口”弹窗中选择“手动设置IP”，此处设置的是网关LAN口的IP，配置好后点击【保存】，在弹出界面点击【确认】。成功后点击【下一步】。
此步骤中需要将手动设置的IP地址与将要进行下载的PLC设置为同一网段。子网掩码根据IP地址正确填写。一般此处的子网掩码为255.255.255.0。例如，PLC的IP地址为192.168.2.20，此处的IP地址可以设置为192.168.2.100。
根据自己的需求，配置好后，点击开始创建即可。

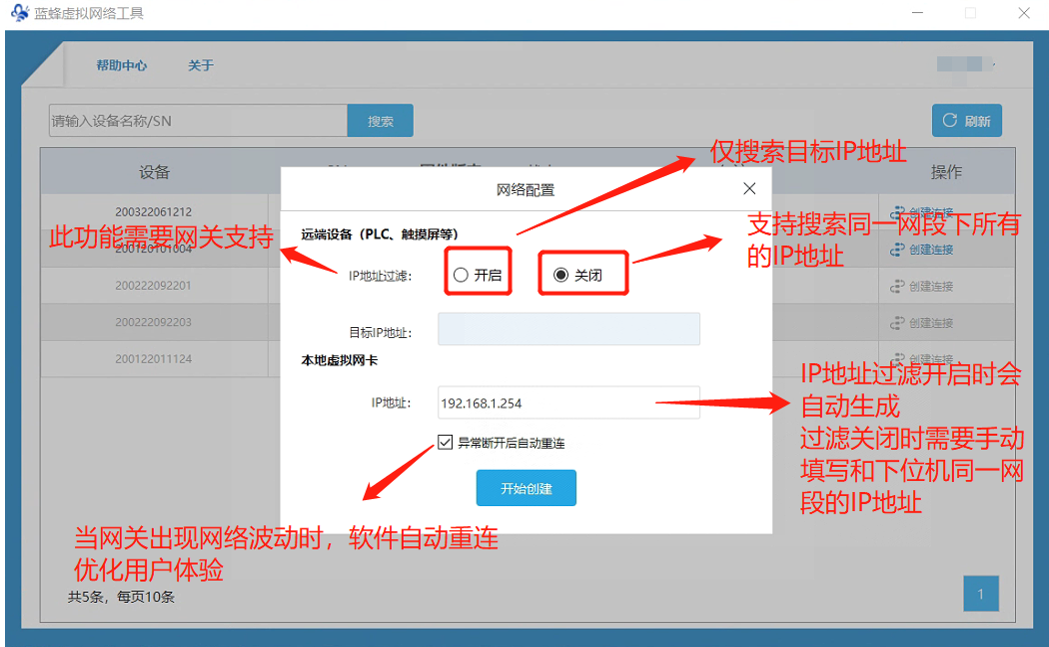

※【IP地址过滤】功能说明：
此功能需要网关配合，需要将网关升级到2.4.X版本以上。
选择【开启】，即需要填写下位机的IP地址，此时本地虚拟网卡会根据填写的IP地址自动生成一个IP地址，默认即可。网关只会搜索该地址下的设备进行连接。
选择【关闭】，此时不能填写目标IP地址，本地虚拟网卡地址需要手动填写，填写和下位机同一网段的任一地址即可，网关会根据设置的地址自动搜索该网段内所有IP地址，即可在下位机软件中实现搜索IP地址的功能。

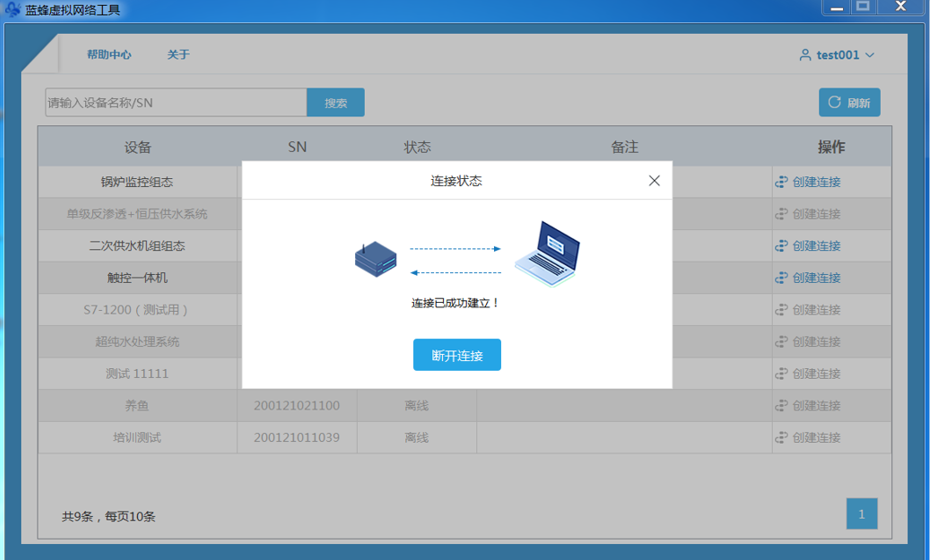

步骤五、链接成功建立
出连接已成功建立，说明网关与虚拟网络工具已经建立连接，此时就可以进行PLC程序的下载上传等操作，操作方式和正常下载没有区别，具体型号下载介绍详见《远程下载程序操作说明》。
当【远程下载工具】提示连接已经成功建立后，不要关闭工具，此时需要保证网关在线，不要断电。返回桌面，打开下位机编程软件对下位机进行操作，当建立成功并有数据通讯时，可以看到远程工具界面中的箭头在流动
十一、网关联网说明介绍
LF313网关支持4G联网的方式登录平台,下文对这部分进行说明。
当使用4G联网时，需要使用物联卡或手机卡。由于政策要求，客户自备的物联卡（或VPN专卡）需要联系运营商添加白名单（由我司出厂配的卡已经添加好白名单）。

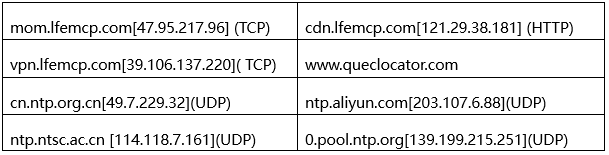

IP白名单如下：
