LF311边缘计算网关用户手册

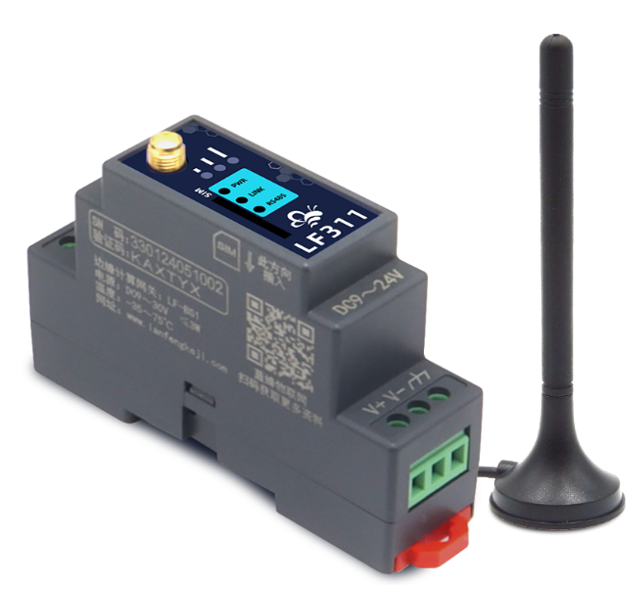

一、LF311简介

LF311是面向小数据量和轻应用场景推出的边缘计算网关。支持4G联网,具有高性价比、小尺寸、强适应性的特点。可实现在边缘侧对设备数据解析、数据采集、存储、报警判断、数据清洗和传输。适用于小型设备、仪器仪表、控制器的远程监控和管理。
LF311支持可直接连接PLC、触摸屏,并对其远程进行程序下载、上传,针对于PLC可实现远程监控程序运行状态、远程控制等功能。可通过蓝蜂平台或蓝蜂配套软件《蓝蜂虚拟网络工具》配置LF311各项参数,大幅减少现场出差的频率,简单易用。

二、产品特点

※  移远+紫光展锐CAT.1 bis平台,信号更好,联网更稳定。
※  宽电源输入(DC 9~28V),电源接口内置反相保护和过压保护 。
  双看门狗设计(软件+硬件),保证系统稳定。
  采用完备的防掉线机制,保证数据终端永远在线 ,上电即可进入数据传输状态。
  内嵌私有加密通讯协议栈,实现设备与云平台的安全无缝对接。
  阻燃外壳,有效提升产品安全性。

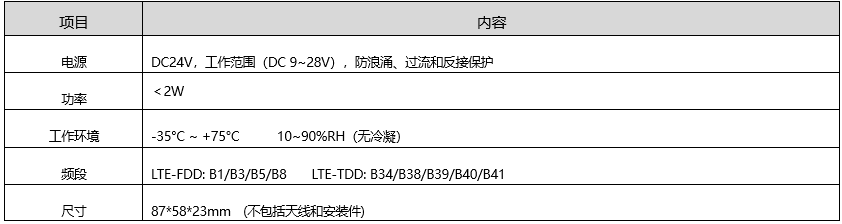

三、规格参数

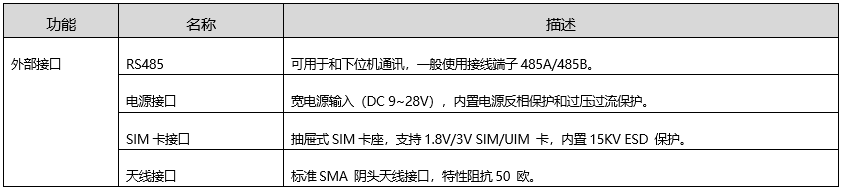

四、接口类型

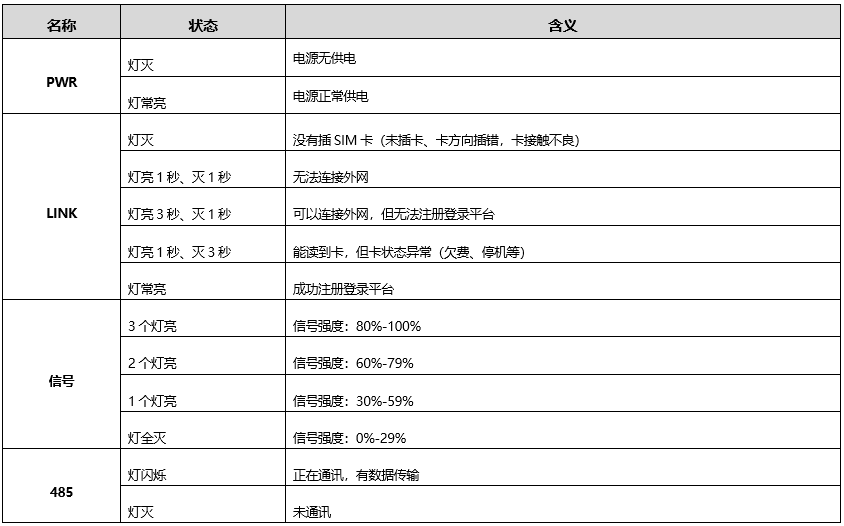

五、指示灯说明

六、注意事项

1.将直流12V或24V电源按定义连接到LF311的电源接线端子(V+/V-),注意电源的正负极。请确保此电源为优质开关电源,且有足够的供电功率。
2.不要使用在有水、化学液体飞溅、腐蚀性气体、环境潮湿和有凝露的地方。
3.将随机配带的天线安装到LF311的天线接头,吸盘天线放置在空旷处。请勿放置在机柜内部。
4.如天线放置在空旷的室外请采取有效的防雷措施。

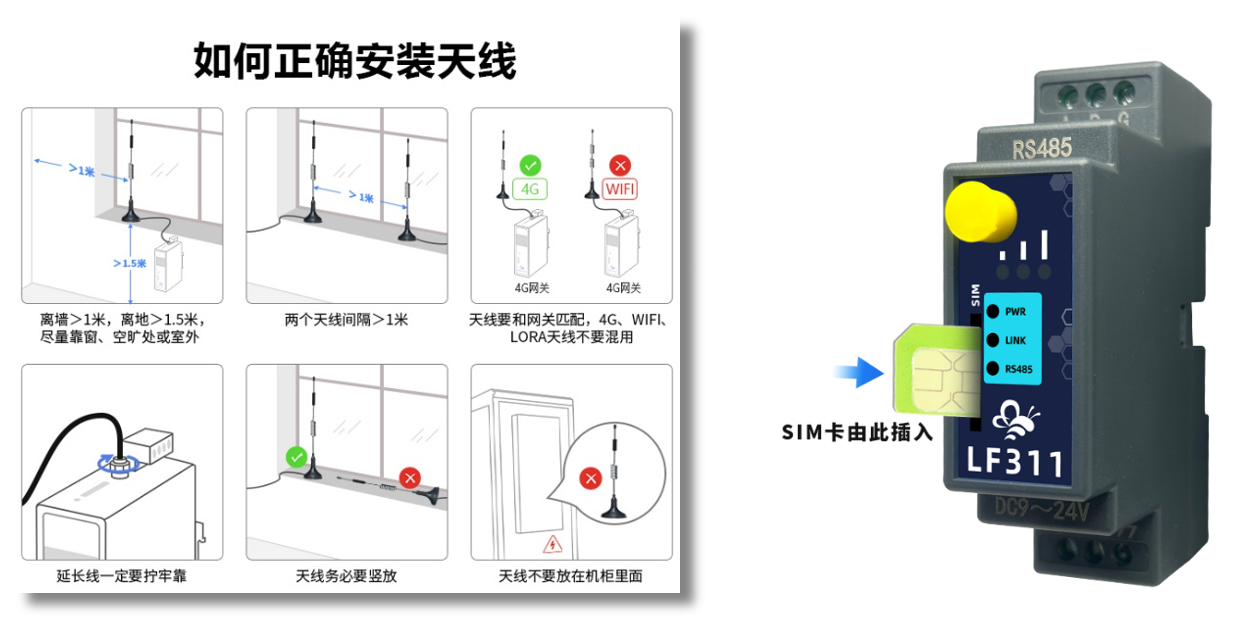

5.LF-BS10所安装区域的信号强度要大于60%,否则无法保证稳定可靠的通讯。具体安装方式说明见下方图片。

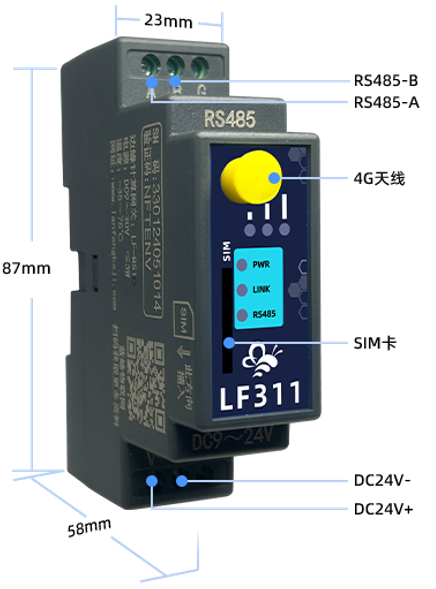

八、外形/安装尺寸图

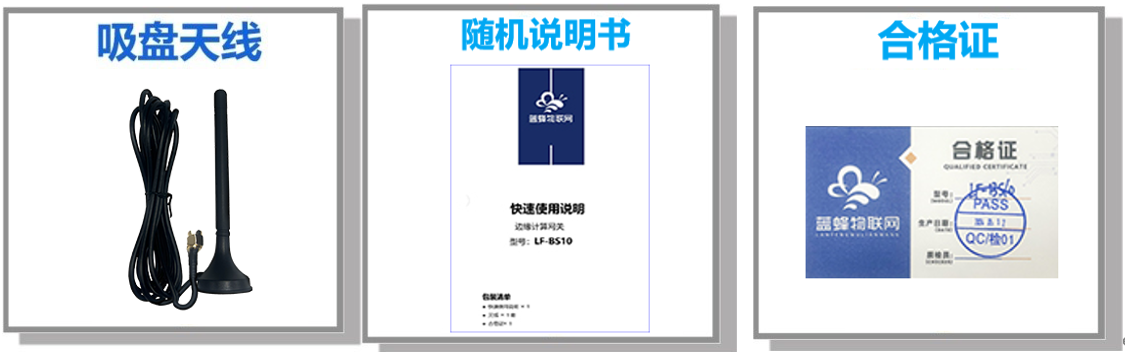

八、随机配件

九、快速入门

步骤一、安装登录虚拟网络工具

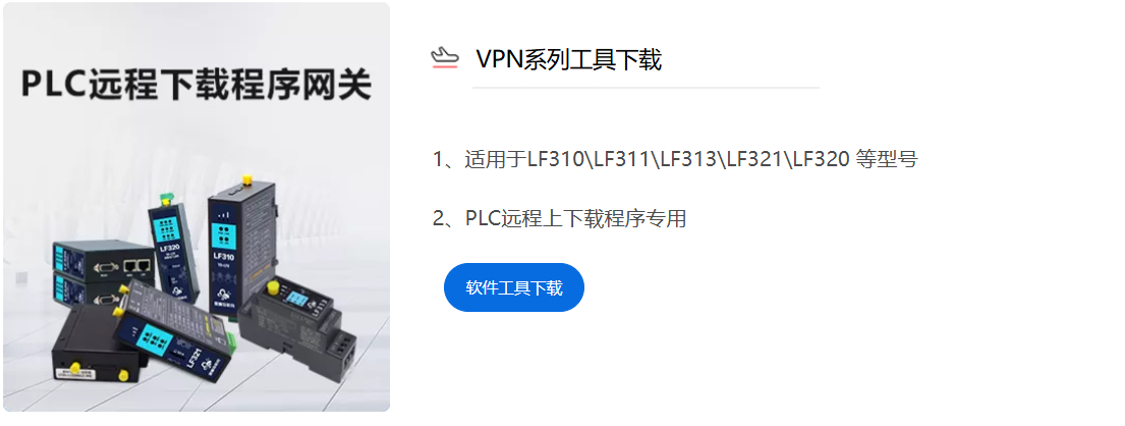

可访问蓝蜂官网(www.lanfengkeji.com)页面进行下载。如以前有下载安装过,建议升级后再使用。
为保证能够正常安装与使用,请关闭各种安全软件与杀毒软件(360安全卫士、火绒等)。

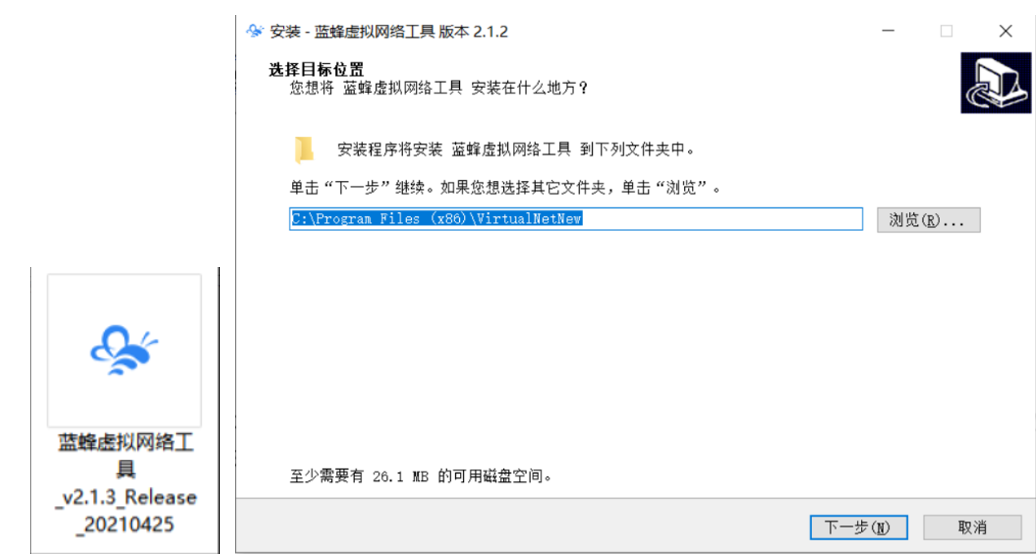

右键安装包,选择“使用管理员权限运行”,在弹出的安装地址默认安装,不要修改默认安装地址。如下图:

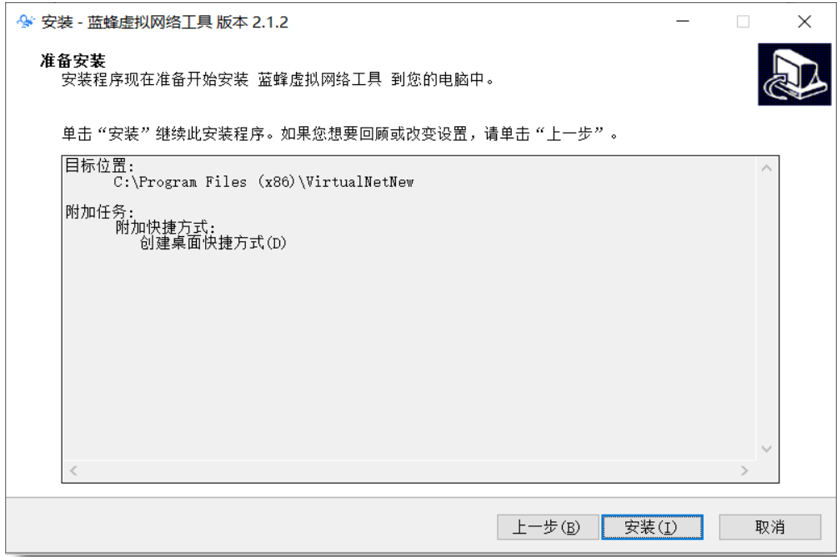

点击【下一步】,勾选【创建桌面快捷方式】,然后再点击【下一步】,在弹出的确认页点击【安装】进行读条安装。
使用串口(RS232或RS485)给PLC下载程序时,需要另外安装虚拟串口驱动。必须使用“VSPD虚拟串口工具”。安装过程如下:

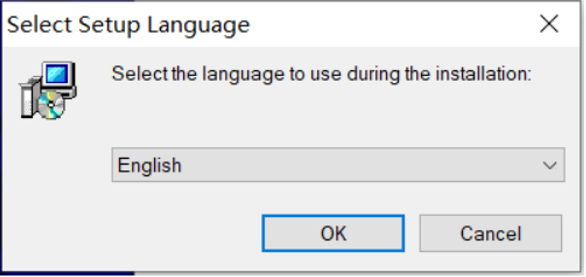

点击 压缩包中的【vspd.exe】如下图,选择OK安装。
点击【NEXT】,在接下来窗口中选择【I accept the agreement】,继续安装。

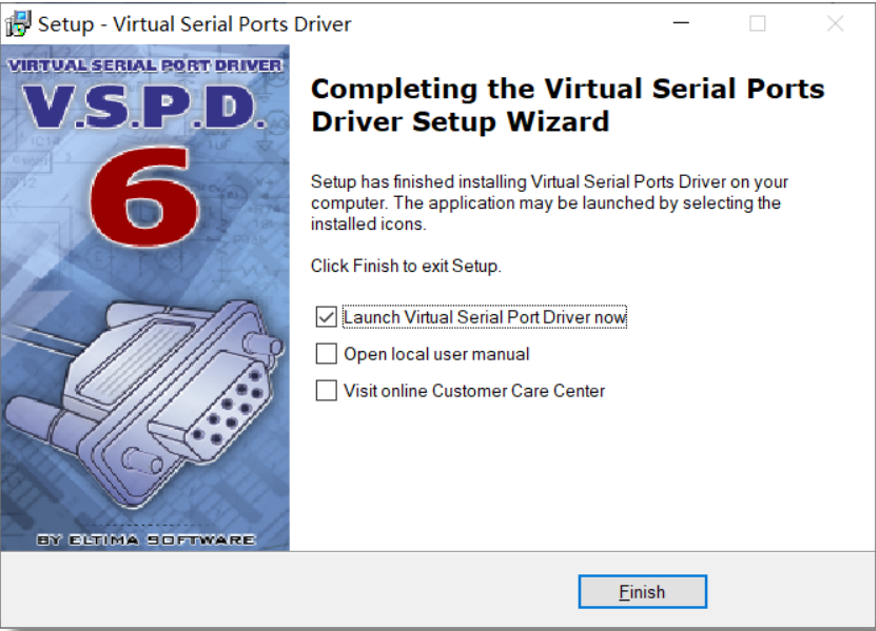

选择默认的安装位置即可,点击【NEXT】,一直到安装完成。
将vspdconfig和vspdctl.dll复制到安装目录下即可。安装完成后出现如下图标:

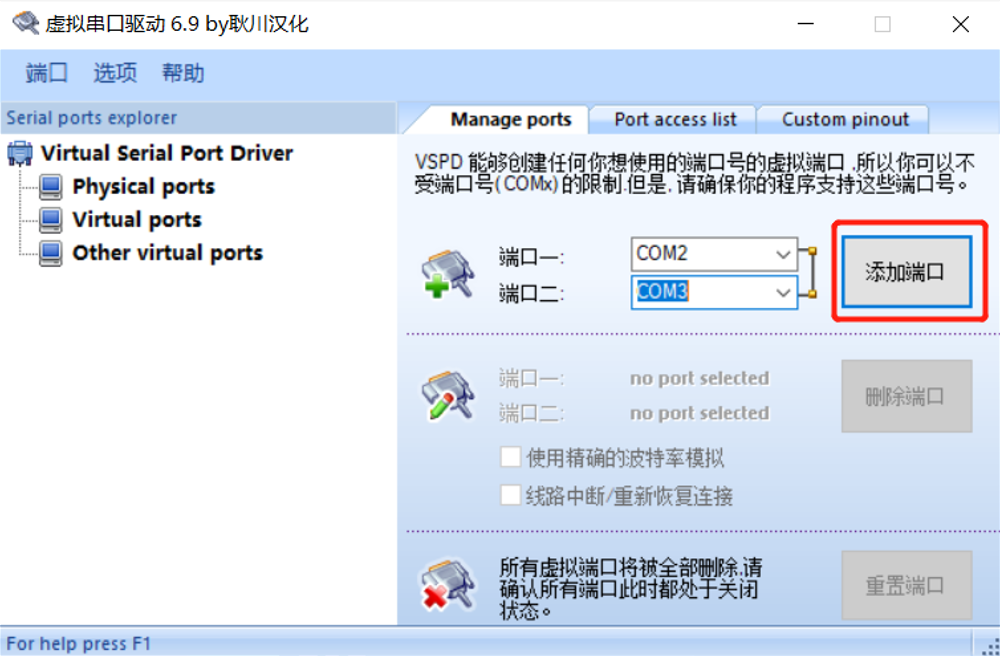

使用串口时,需要点击“添加串口”,生成2个虚拟串口,如图所示,本案例中为COM2和COM3(不同电脑串口号不同,只要能生成一对虚拟串口即可)。
确定使用虚拟串口驱动已生成一对可用的虚拟串口,查看与设置过程如下:

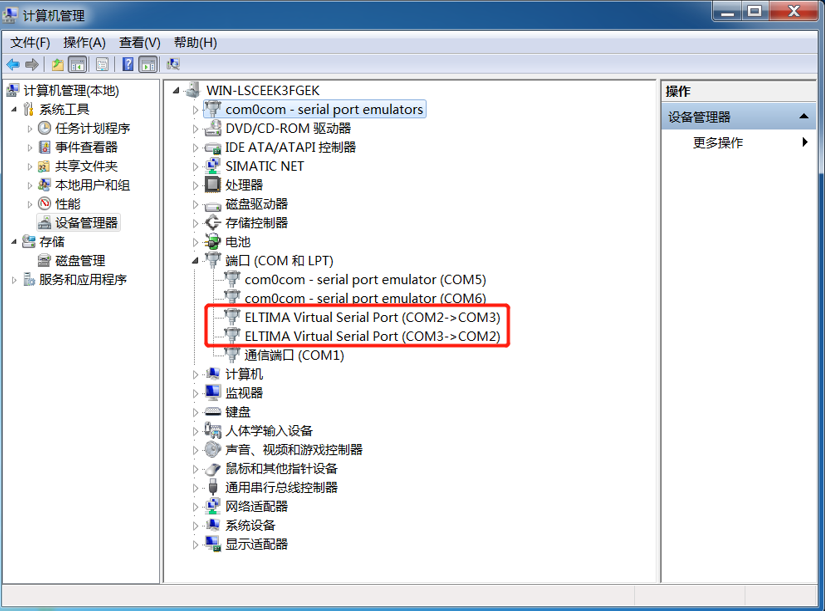

打开设备管理器,在设备管理器中找到一对如下虚拟串口,即已经生成一对虚拟串口,可进行下载操作(本图中以COM2、COM3为例):
如果没有生成虚拟串口,需要打开虚拟串口工具(即Configure Virtual Serial Port Driver),重复以上步骤,直到生成一对虚拟串口并在电脑设备管理器中可以查到。
    至此,蓝蜂虚拟网络工具安装完毕。

步骤二、绑定设备

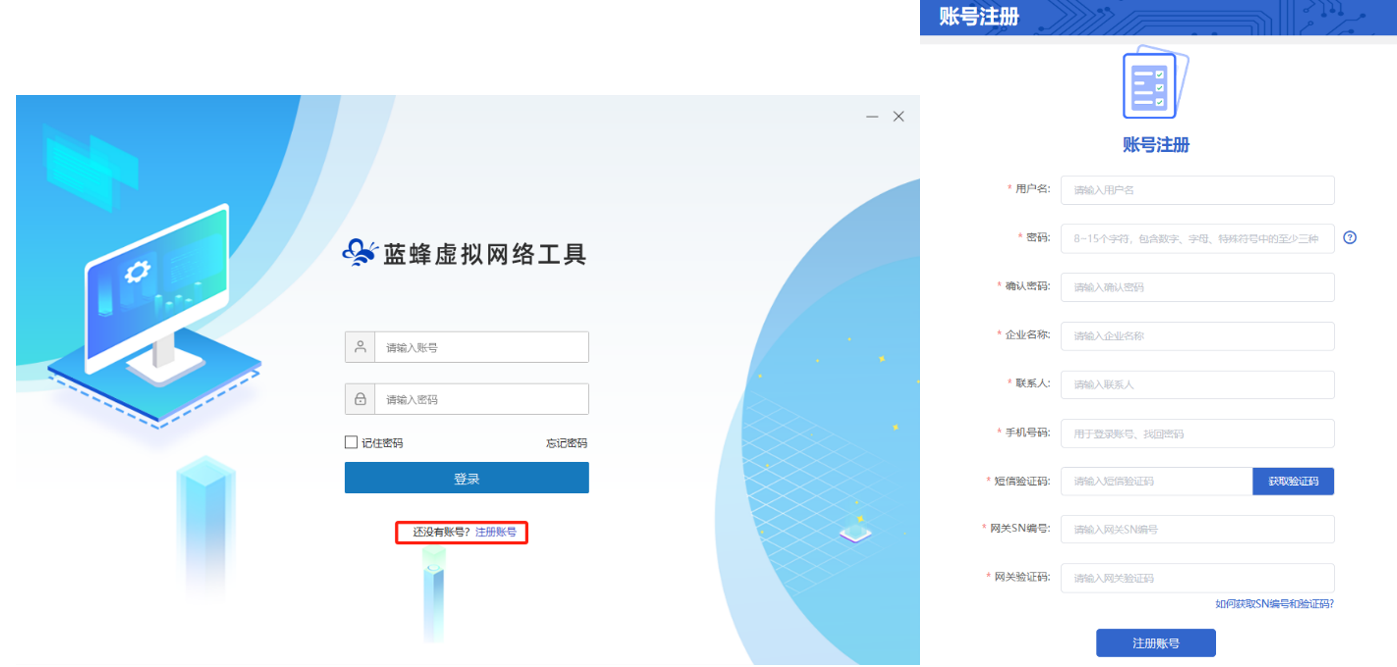

使用管理员身份打开【虚拟网络工具】,输入账号密码登录,新用户可点击下方的“立即注册”按钮在弹出的网页中注册账号。
注:一个账号可以绑定多台网关,同一个用户注册一个账号就可以。
登录成功后,点击“绑定设备”,填写对应信息,SN编号在每台设备上都有贴出。

步骤三、创建连接

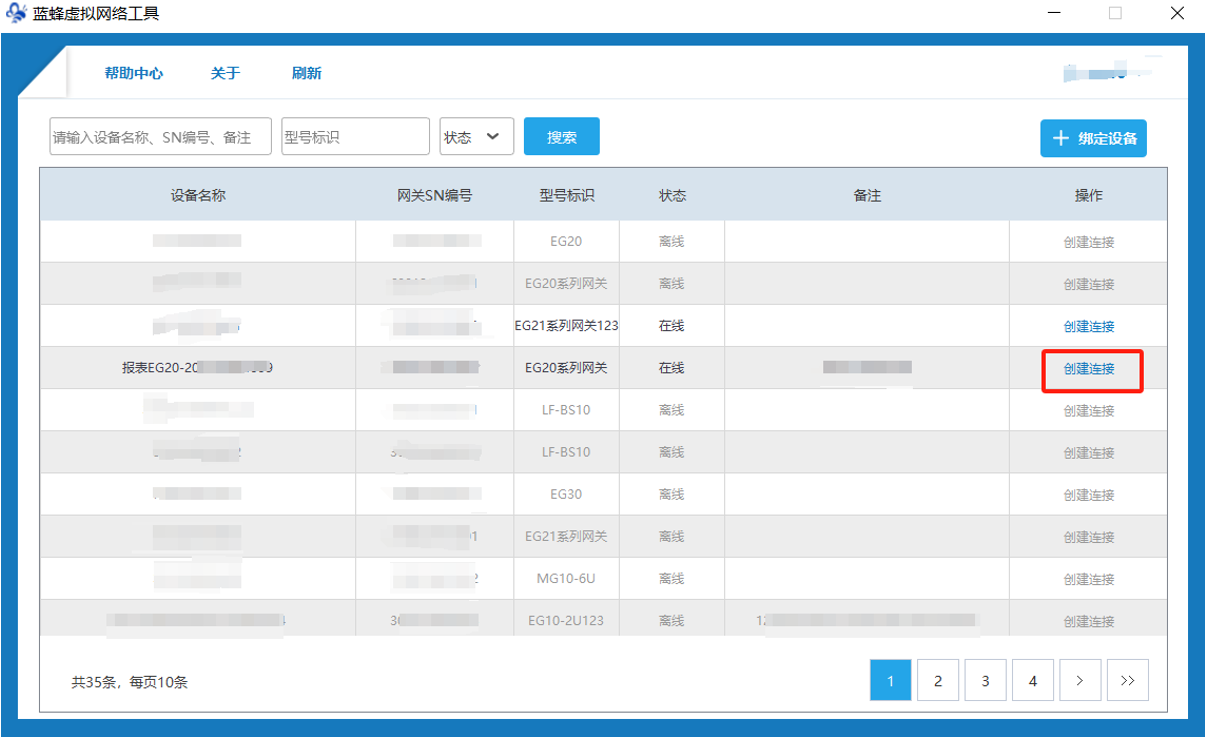

点击需要下载的设备后方的【创建连接】,在弹出窗口中配置参数。

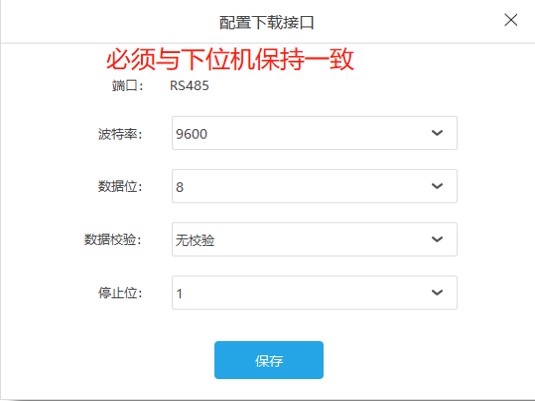

【通讯口】选择 “RS485”,则弹出界面为串口参数。此参数必须与下位机的配置参数保持一致。

步骤四、填写下位机参数

串口如下:此处COM口为虚拟串口驱动创建(本案例为COM2和COM3),此处任意选择一个COM口,在下位机操作软件中选择另一个虚拟串口进行通讯。必须选择上文中生成的一对虚拟串口。

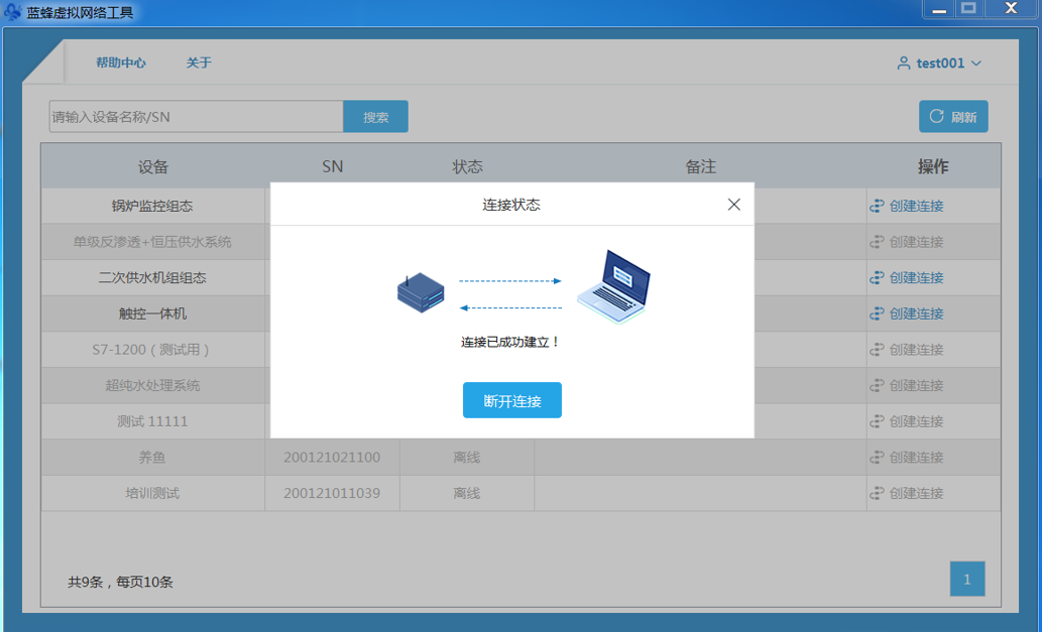

步骤五、链接成功建立

出连接已成功建立,说明网关与虚拟网络工具已经建立连接,此时就可以进行PLC程序的下载上传等操作,操作方式和正常下载没有区别,具体型号下载介绍详见《远程下载程序操作说明》。
当【远程下载工具】提示连接已经成功建立后,不要关闭工具,此时需要保证网关在线,不要断电。返回桌面,打开下位机编程软件对下位机进行操作,当建立成功并有数据通讯时,可以看到远程工具界面中的箭头在流动。

十、网关联网说明介绍

LF311网关支持4G联网的方式登录平台,下文对这部分进行说明。
当使用4G联网时,需要使用物联卡或手机卡。由于政策要求,客户自备的物联卡(或VPN专卡)需要联系运营商添加白名单(由我司出厂配的卡已经添加好白名单)。
IP白名单如下:
mom.lfemcp.com[47.95.217.96] (TCP) cdn.lfemcp.com[121.29.38.181] (HTTP)
vpn.lfemcp.com[39.106.137.220]( TCP) www.queclocator.com
cn.ntp.org.cn[49.7.229.32](UDP) ntp.aliyun.com[203.107.6.88](UDP)
ntp.ntsc.ac.cn [114.118.7.161](UDP)   0.pool.ntp.org[139.199.215.251](UDP)
