一、低功耗4G远传仪表简介
低功耗4G远传仪表，是一款4G全网通仪表，采用超低漏电的锂亚硫酰氯电池供电，可应用于缺乏电源的工业场合。远传仪表采用高精度扩散硅测量，完全满足国家计量检定规程JJG 875-2019的技术指标。同时，设计完全满足工业级标准和工业用户的需求，采用高性能的工业级超低功耗ARM处理器+4G通信模组，通过软件多级检测和硬件多重保护机制来提高设备稳定性。远传仪表采用防爆外壳一体化设计，EMC防护等多项保护设计，适合于恶劣的工业现场，支持本地蓝牙配置，可以使用手机直接连接设置参数，更加方便快捷。
远传仪表可直接连接EMCP物联网云平台，充分使用平台丰富的组件功能。用户通过平台可以远程配置各项参数，简单易用，轻松创建可靠的数据通信网络。
二、产品特点
※ 防爆系统设计，优秀的整机防护性能。
※ 高精度扩散硅压力远传仪表测量，自动温度补偿，满足国家计量检定规程JJG 875-2019技术指标。
※ 大容量19AH锂亚硫酰氯电池，寿命可达5年以上。
※ 超低功耗液晶屏显示，可显示电池电量，信号强度等辅助信息。
※ 大容量存储器，具备断网续传能力。
※ 采用高性能超低功耗ARM处理器和4G通信模块。
※ WDT看门狗设计，保证系统稳定。
※ 提供边缘节点数据优化、实时响应、快速连接、智能应用，有效分担云计算资源负荷。
※ 支持对远传仪表的远程配置、远程程序在线升级功能。
※ 内嵌私有加密通讯协议栈，实现设备与云平台的安全无缝对接。
※ 支持对历史数据本地存储，实现断网续传功能。
※ 支持可设置的多变量报警，触发报警时可立即唤醒。

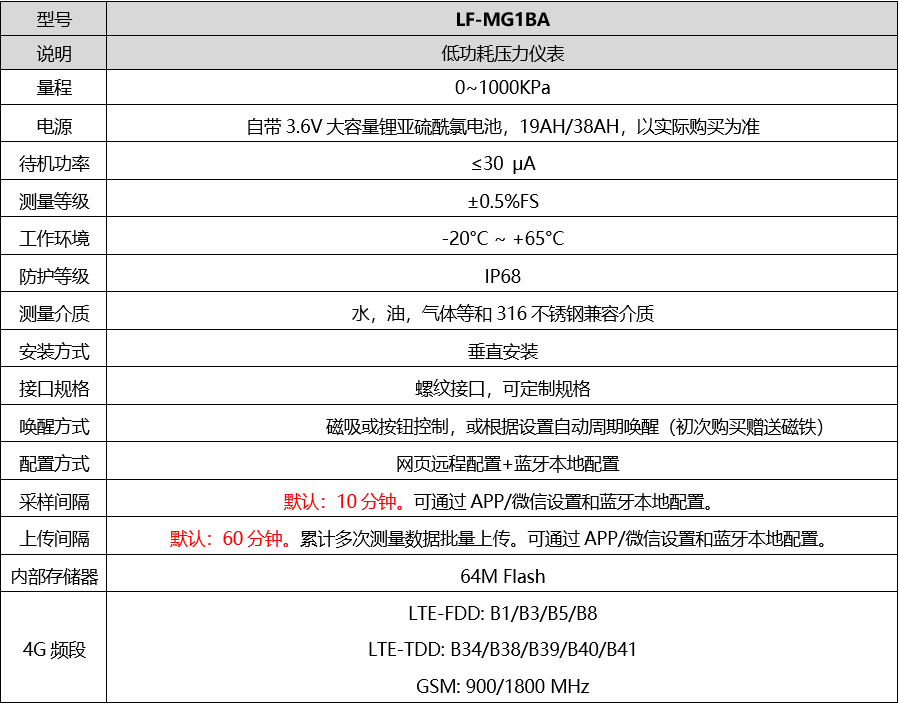

三、规格参数
四、显示屏数据说明
五、外形/安装尺寸图
尺寸如下图所示：

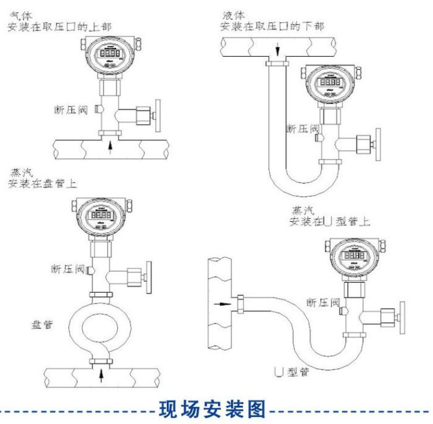

六、安装方式
七、快速入门
Ø开始/准备
手机下载“云联物通”APP或者关注“EMCP物联网云平台”微信公众号，凭EMCP管理账号登录APP或微信公众号（账号可以在网页端www.lfemcp.com申请注册，注册完成后可直接使用该账号登录）。在手机端即可完成设备绑定的操作。
安卓手机使用APP和微信公众号均可，苹果手机建议使用微信公众号。
以下步骤按照压力仪表进行展示说明。

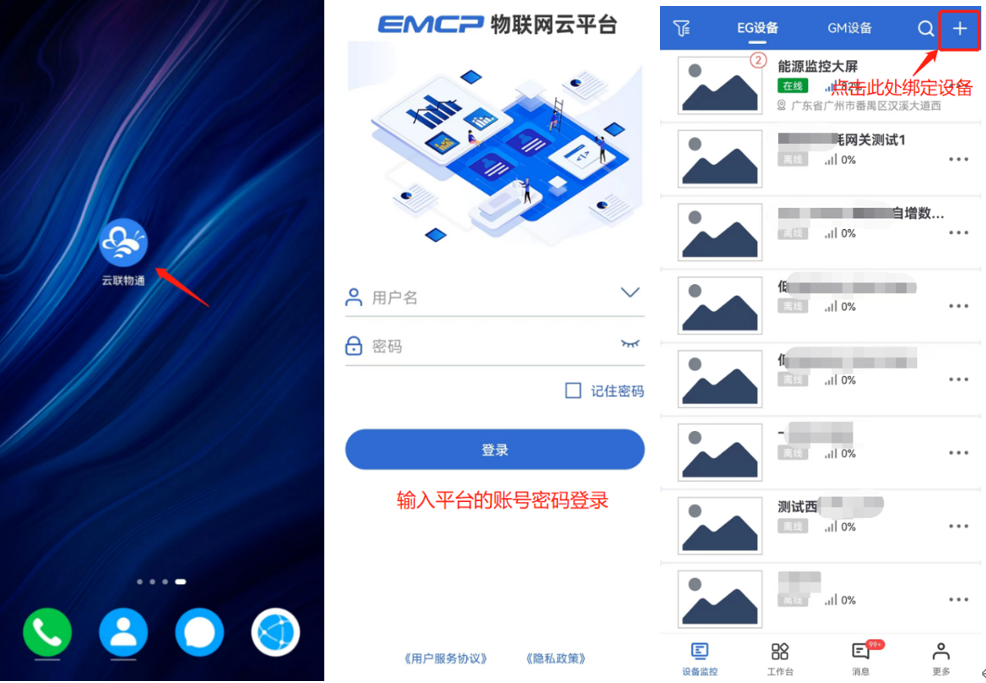

第一步：绑定账号-登录平台
输入账号登录之后，点击右上角“+”即可快速绑定设备。
微信公众号操作说明：
使用时需要先将微信和EMCP账号进行绑定，一个微信只能绑定一个EMCP账号。绑定后可直接点击“我的设备”进行查看，不需要再次登录。使用“临时访客”也可以进行如下操作。

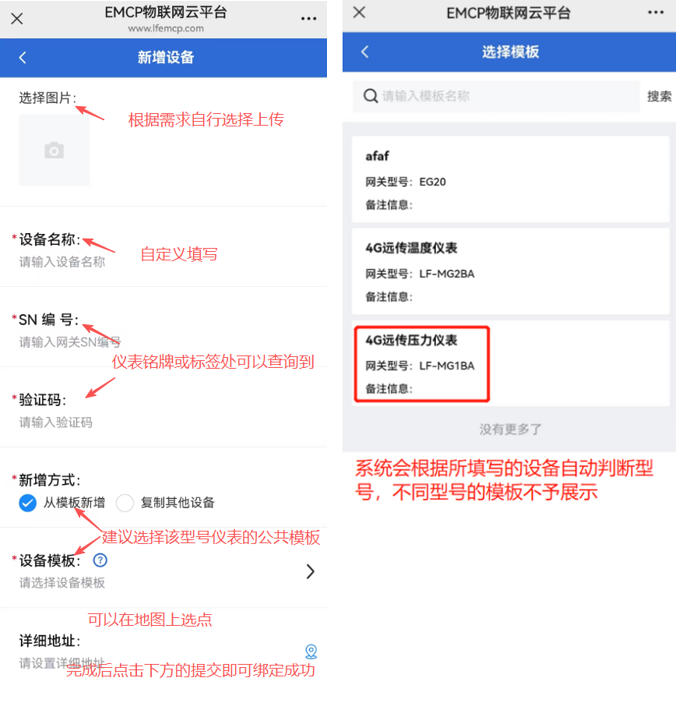

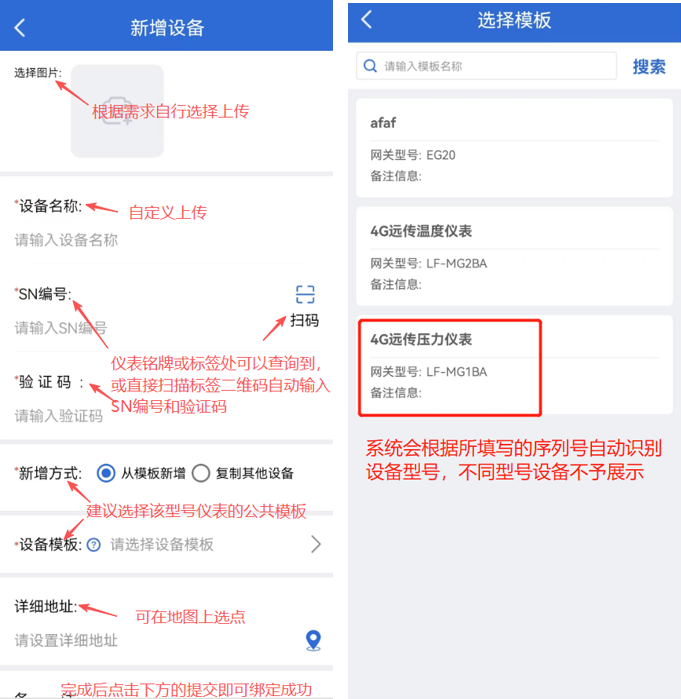

第二步：添加设备-绑定模板
【设备名称】：可根据实际需求自定义填写。
【SN编号】（12位数字）、【验证码】（6位字母）见仪表的标签，需要正确填写。
【设备模板】：可以使用自带公共模板，也可以根据自己的需求自行编辑。
【详细地址】：可在地图上选点，可用于记录设备安装位置，设置完成后可在地图上直接查看。
微信公众号操作说明：
手机APP操作说明：
Ø查看设备

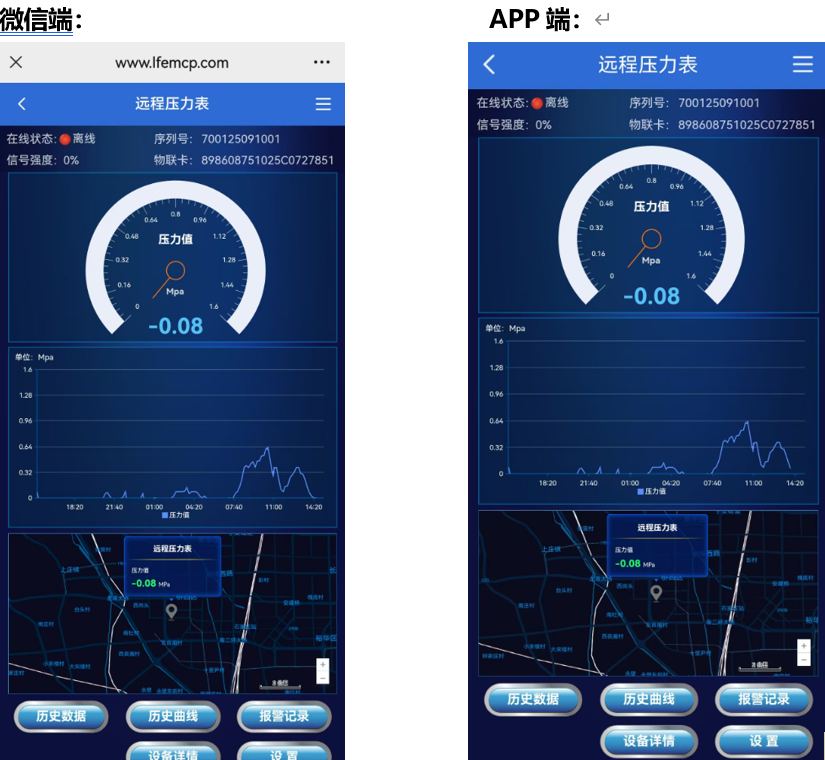

绑定设备成功以后，会有如下提示。点击确定即可查看该设备绑定的设备组态。
此展示效果为默认公共模板，如果想要修改，见8.8节组态说明。
八、其他说明
8.1 电池说明
4G远传压力仪表电池配带19AH/38AH电池，以实际购买为准。为一次性使用，不可充电。严禁短路、过放、挤压、拆卸、加热，以免电池漏液或爆炸。用完的电池不可随意抛弃，需深埋或按当地环保政策处理。电池电量在仪表前面板右上角有图标显示。平台端也会展示，并可根据实际情况自行设置报警信息。报警使用方法见8.4节报警说明。
电池工作年限：19AH电池不低于3.5年，38AH（2节19AH）电池不低于6年。

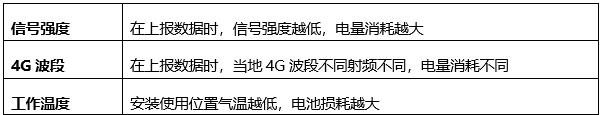

影响电池寿命的因素：
当电池没电时，可自行购买更换电池，或者联系蓝蜂商务人员单独购买。

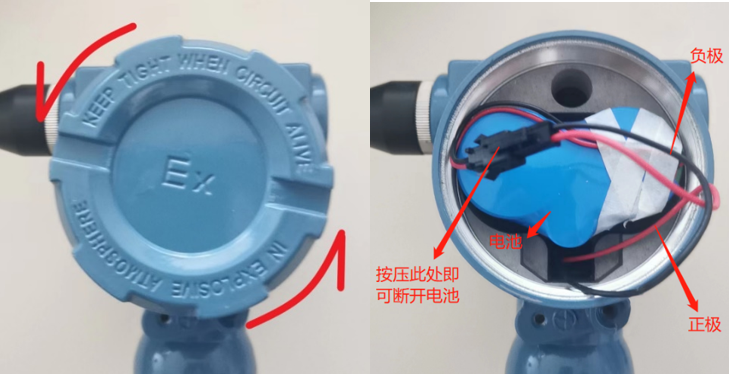

更换方式如下：逆时针拧下远传仪表后盖即可看到电池。红线为正极，黑线为负极。按压接口处卡子即可轻松拆下电池进行更换。
8.2 唤醒说明
远传压力仪表手动唤醒有两种方式，分别是磁吸方式和按钮方式。
远传压力仪表可以自动唤醒，自动唤醒周期为上报间隔。详情见8.5节。
磁吸方式说明如下：
使用使用磁力棒（磁铁）接触仪表侧面磁吸图标即可，当磁吸触发成功后，面板会点亮，
此时设备会直接将数据上传至平台，并可以使用蓝牙连接该设备并进行配置。当移除磁力棒1分钟后，屏幕熄灭。如果蓝牙已经连接，即使屏幕熄灭也不会断开蓝牙。

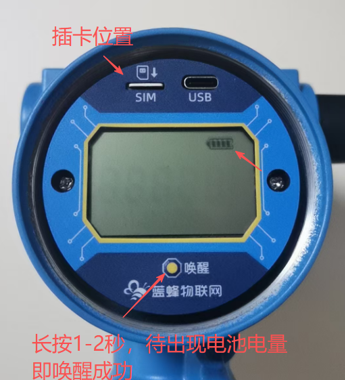

按钮方式说明如下：逆时针拧下远传仪表前盖，在面板中下方点击唤醒按钮即可。

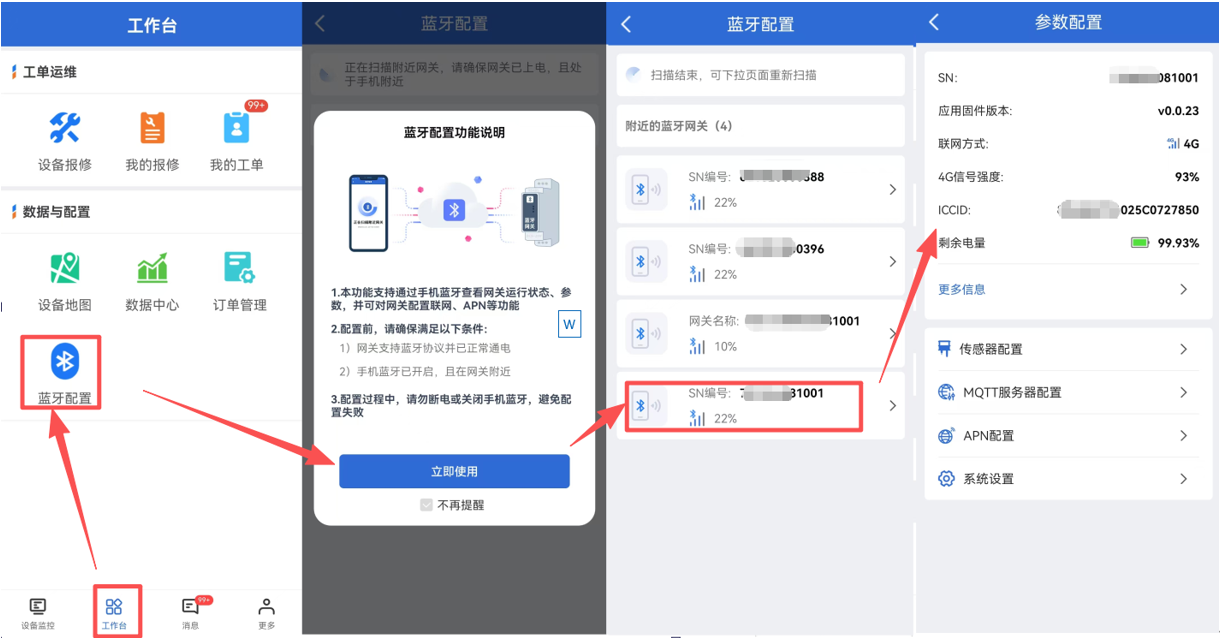

8.3 蓝牙配置说明
远传压力仪表支持蓝牙配置参数，需要使用“云联物通”APP。并将设备唤醒。微信端暂不支持。
在使用蓝牙时，手机会提示打开相关权限，此时必须打开蓝牙权限。稍等片刻即可根据搜索到的SN进行连接。参数配置中，可以看到当前设备的4G联网强度、物联卡卡号（ICCID），剩余电量等信息。
【MQTT服务配置】：一般不需要修改。详情见8.10节。
【APN配置】：一般不需要修改。当用户使用APN专卡时需要按照运营商的要求进行填写。

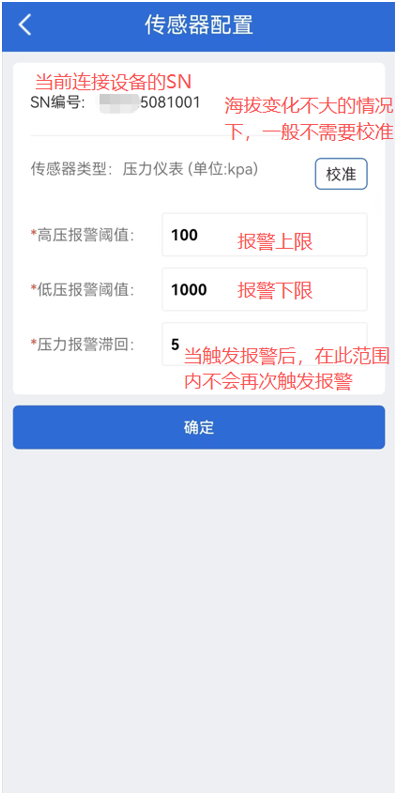

8.3.1 传感器配置
【高压报警阈值】：压力高于此处设置即触发报警。
【低压报警阈值】：压力低于此处设置即触发报警。
【压力报警滞回】：当触发报警后，采集数值在此范围内不会再次触发报警。举例：当设置的高压报警为100，滞回为5，则在第一次触发报警后，采集数据在100-105之间不会再次触发报警。

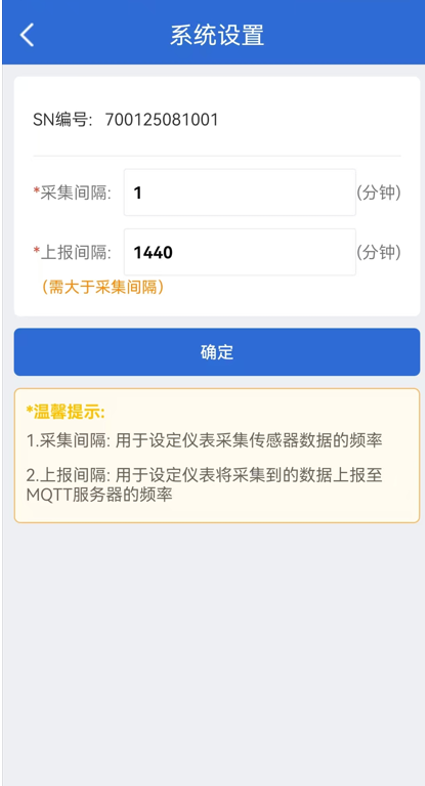

8.3.2 系统配置
在此设置中，可以设置4G远传仪表的采集间隔和上报间隔。
默认上报间隔为60分钟，采集间隔为10分钟。时间越短越费电，请酌情调整。
当设备到达设定的上报间隔时会自动唤醒，同时上报在此时间段内采集的所有数据。以默认为例，在第60分钟唤醒时，会批量上报6次数据到平台，上报完成后会自动进入低功耗模式。
此时可以通过历史报表查看历史数据。查看方法见8.6节。
批量上报数据条数=上报间隔÷采集间隔 且≤400
8.4 报警说明
低功耗压力远传仪表模板中已经包含变量报警内容，只需要设置报警的上下限即可。即当采集的数据满足设定报警值时，会立刻将数据上报到云平台，手机APP和微信公众号会有报警推送。
移动端（APP/微信）说明

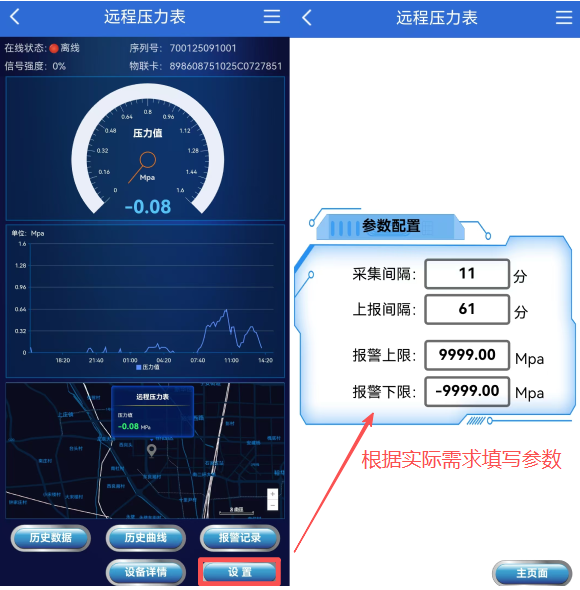

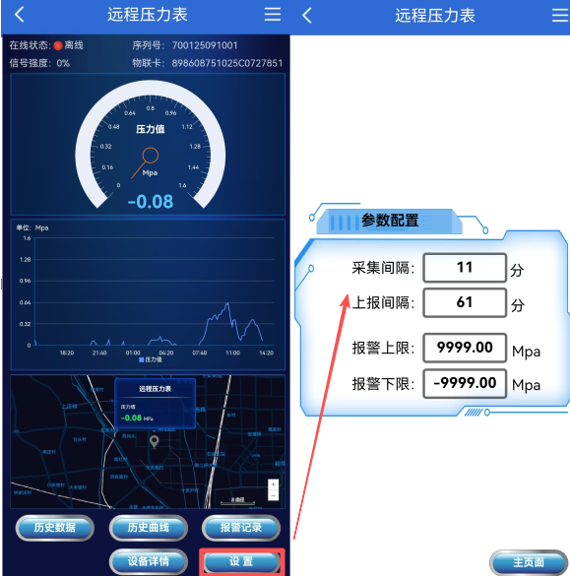

操作步骤如下：打开对应的设备组态界面，点击界面下方的【设置】按钮，即可进入设置界面（微信端/APP端操作相同）。
报警上限和报警下限按照实际情况填写即可。当触发报警时，可以点击【报警记录】进行查看。
8.5 采集参数设置说明
此处设置与蓝牙配置中的【系统配置】相同。
移动端（APP/微信）说明
操作步骤如下：打开对应的设备组态界面，点击界面下方的【设置】按钮，即可进入设置界面（微信端/APP端操作相同）。其中包含【采集间隔】、【上报间隔】。
8.6 历史数据说明
低功耗压力远传仪表模板中已经包含历史数据内容，只需要点击查看即可。

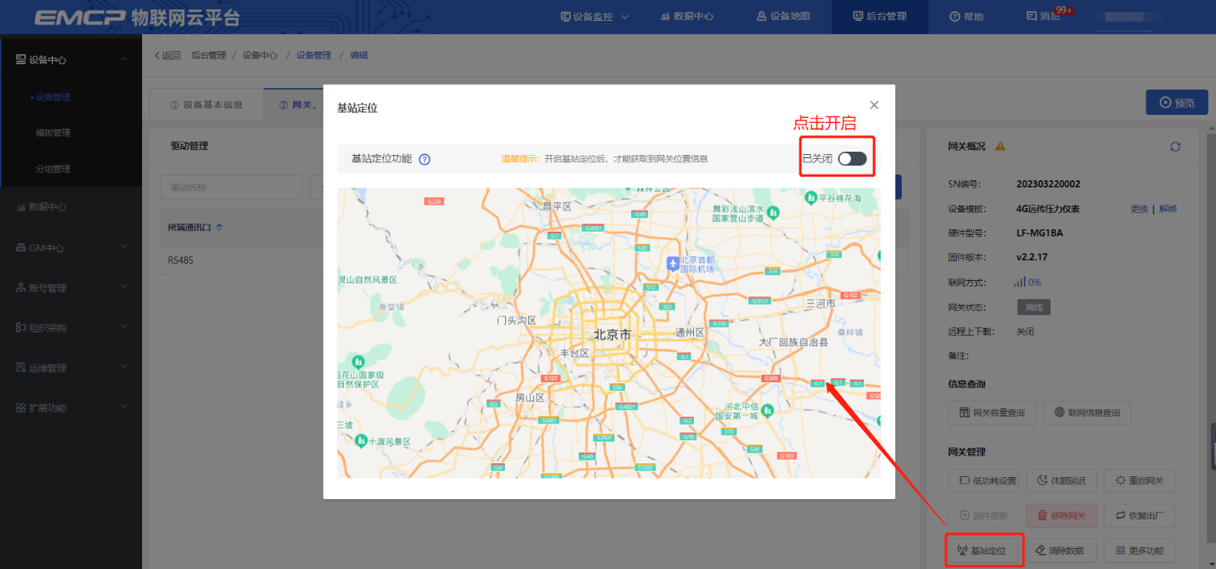

8.7 基站定位说明*
远传仪表自带基站定位功能，当远传仪表在线时即可开启此功能。远传仪表会记录下此地点，用于设备展示和定位。
*此功能正在开发中
8.8 组态说明
4G远传压力仪表默认使用模板组态进行展示，如果想要更换其中图片或者展示样式，是可以自己编辑组态的。
编辑组态前，需要将设备从公共模板上进行解绑，步骤如下：

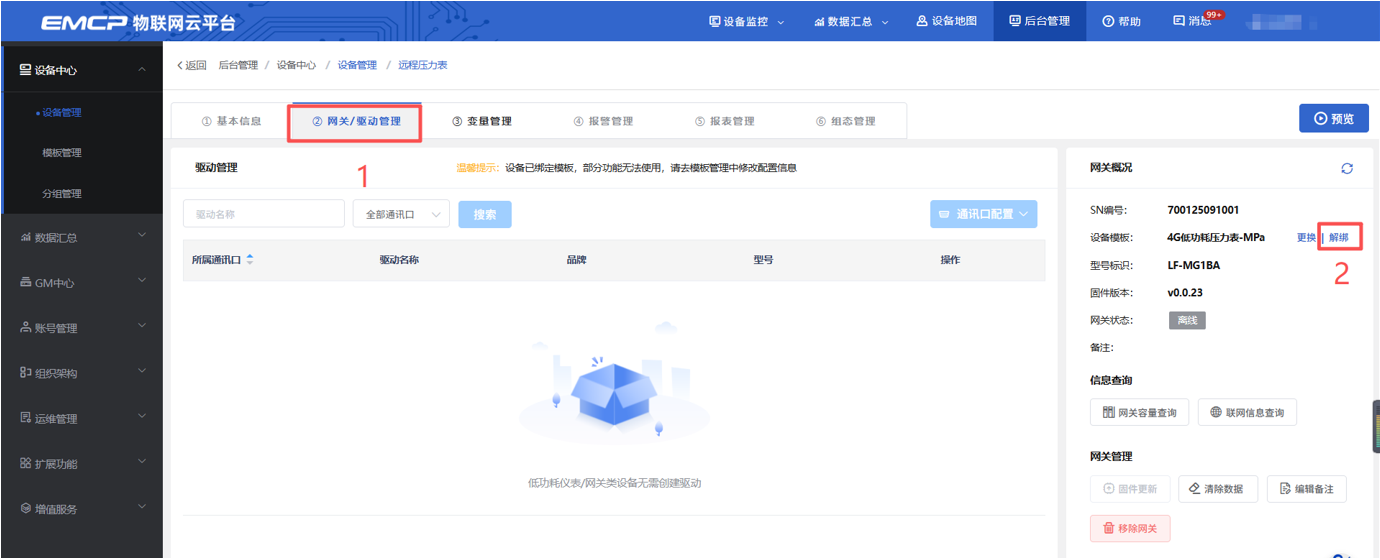

使用账号登录电脑网页端（www.lfemcp.com）→后台管理→找到自己的压力仪表→点击编辑→点击②网关、驱动管理→点击解绑。
注意：解绑以后不要修改③变量管理，④报警管理，⑤报表管理。

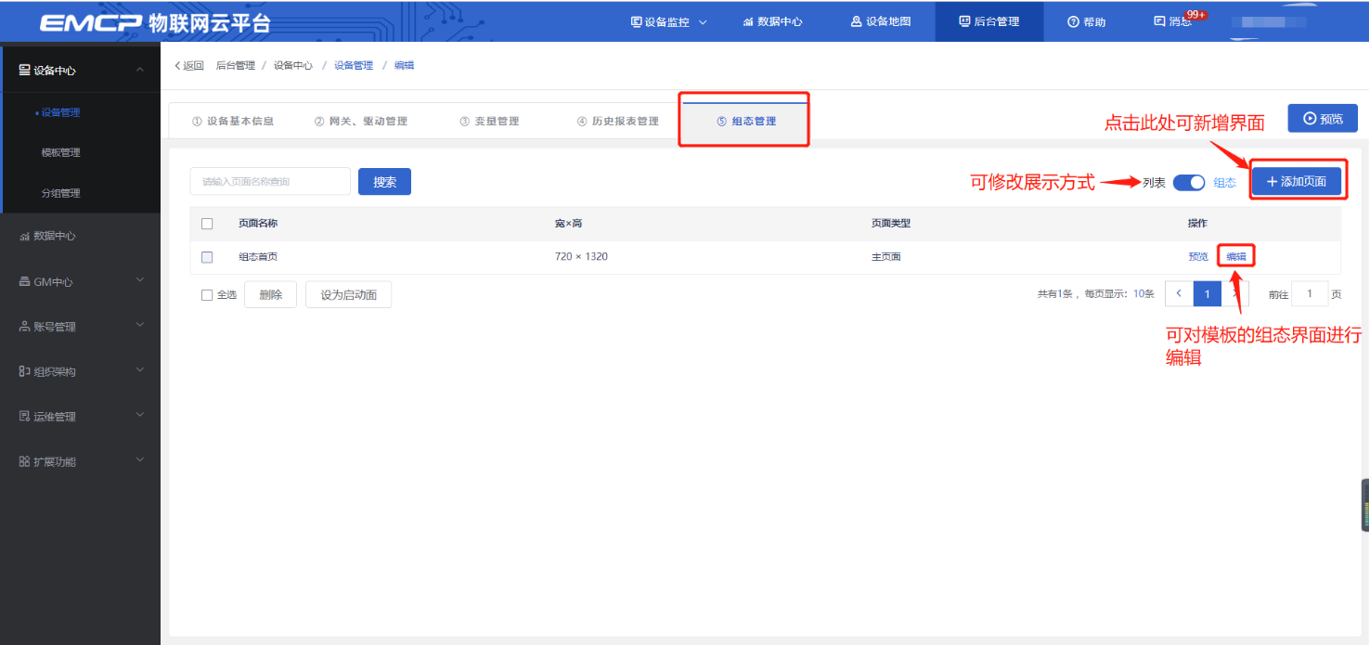

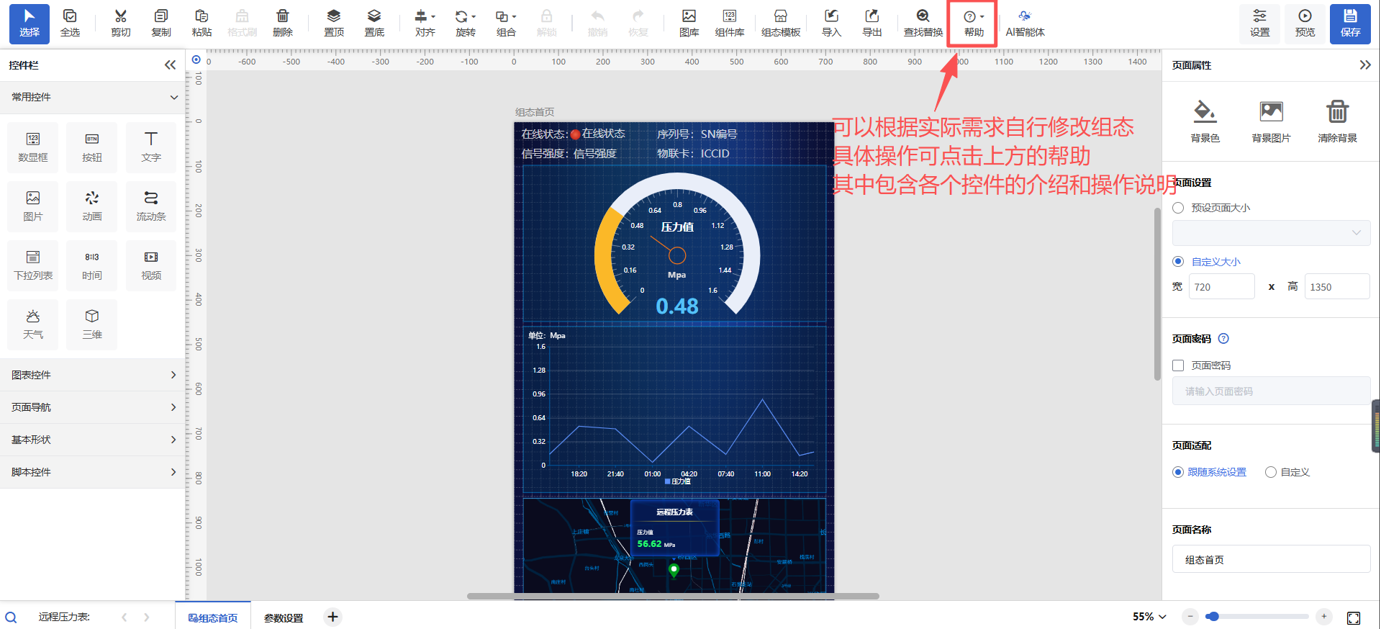

当设备解除绑定模板之后，点击“组态管理”即可编辑组态界面。
8.9 默认数据地址说明

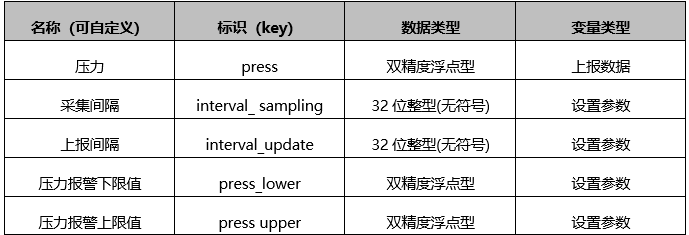

在③变量管理中，“标识”“数据类型”“变量类型”参数固定如下，不可修改。如填写其他地址会出现数据采集异常，一旦修改错误，必须按此表格重新填写。“名称”可自定义修改。

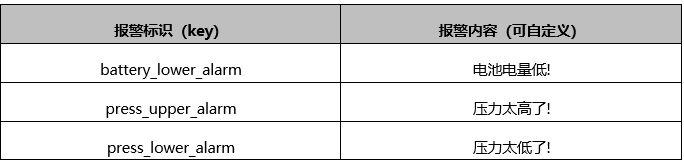

报警设置中，“报警标识”参数固定如下，必须按此填写，不可修改。“报警内容”可自定义修改。

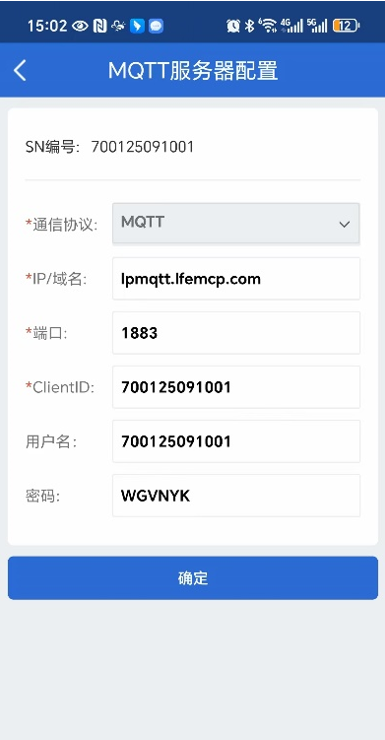

8.10 4G远传仪表是否可以访问别的平台？
不建议修改。修改后蓝蜂平台就不能使用了。
Mqtt服务器中，Client ID 和用户名是仪表的SN，密码是验证码。
可以通过修改仪表红的mqtt参数可以使用mqtt上报到别的平台。
但是仅限于默认格式默认主题，不支持修改主题、上报格式。
如有需求，可以联系商务人员进行定制。
九、注意事项
1．本产品内置电池，不允许运行在超过温度范围的环境工作。
2．使用磁力棒（磁铁）唤醒时，面板会点亮，此时设备会直接将数据上传至平台，并可以使用蓝牙连接该设备并进行配置。当移除磁力棒1分钟后，屏幕熄灭，但不影响蓝牙连接。
3．安装地点的介质产生的静压力不可超过变送器的量程。
4．注意所测介质是否与变送器的结构材料相适应。
5．注意所测介质是否会堵塞变送器的进液孔。
6．严禁用铁丝、钢针等硬物捅引压孔，以免损坏膜片或造成膜片形变。
7．当在网页平台或移动端操作时出现“平台和网关数据不同步”弹窗，直接点击同步即可。
