低功耗4G远传仪表用户手册


一、低功耗4G远传仪表简介

低功耗4G远传仪表,是一款4G全网通仪表,采用超低漏电的锂亚硫酰氯电池供电,可应用于缺乏电源的工业场合。远传仪表采用高精度扩散硅测量,完全满足国家计量检定规程JJG 875-2019的技术指标。同时,设计完全满足工业级标准和工业用户的需求,采用高性能的工业级超低功耗ARM处理器+4G通信模组,通过软件多级检测和硬件多重保护机制来提高设备稳定性。远传仪表采用防爆外壳一体化设计,EMC防护等多项保护设计,适合于恶劣的工业现场。
远传仪表可直接连接EMCP物联网云平台,充分使用平台丰富的组件功能。用户通过平台可以远程配置各项参数,简单易用,轻松创建可靠的数据通信网络。

二、产品特点

※  防爆系统设计,优秀的整机防护性能。
※   高精度扩散硅压力远传仪表测量,自动温度补偿,满足国家计量检定规程JJG 875-2019技术指标。
※   大容量19AH锂亚硫酰氯电池,寿命可达5年以上。
※   超低功耗墨水屏显示,可显示电池电量,信号强度等辅助信息。
※   大容量存储器,具备断网续传能力。
※   采用高性能超低功耗ARM处理器和4G通信模块。
※   WDT看门狗设计,保证系统稳定。
※   提供边缘节点数据优化、实时响应、快速连接、智能应用,有效分担云计算资源负荷。
※   支持对远传仪表的远程配置、远程程序在线升级功能。
※   内嵌私有加密通讯协议栈,实现设备与云平台的安全无缝对接。
※   支持对历史数据本地存储,实现断网续传功能。
※   支持可设置的多变量报警,触发报警时可立即唤醒。
※   支持磁吸唤醒,方便现场安装维护 。

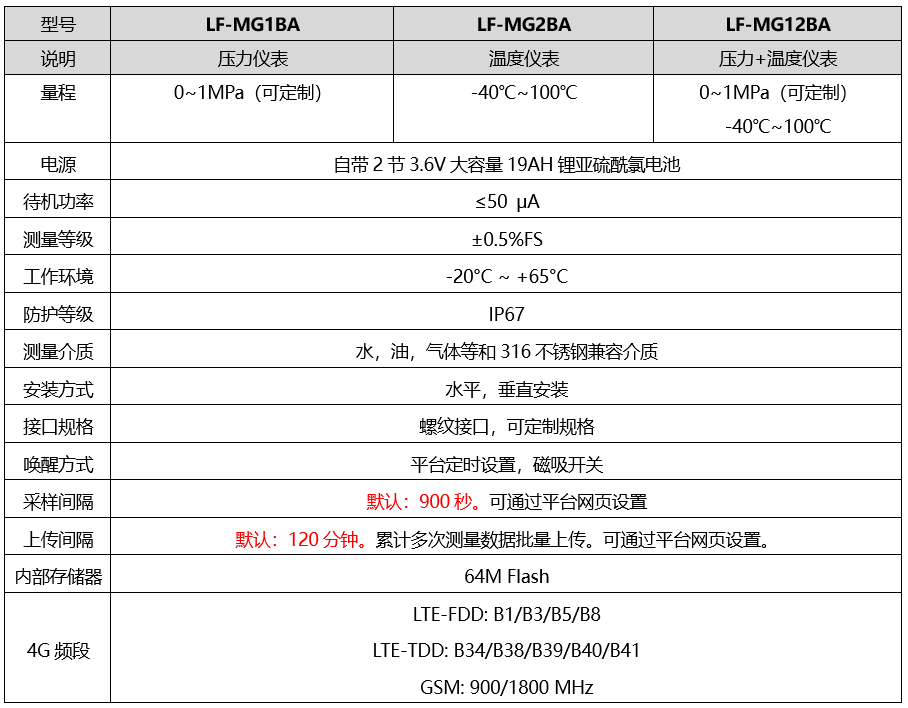

三、规格参数

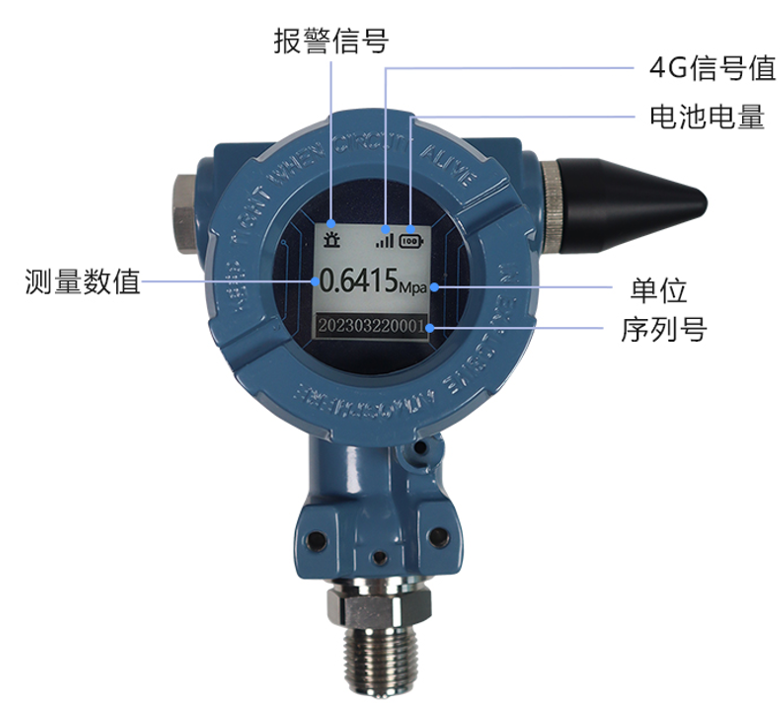

四、显示屏数据说明

说明:1、压力仪表单位为Mpa,温度仪表单位为℃。
      2、压力+温度仪表数据为2行显示,上一行为压力,下一行为温度。

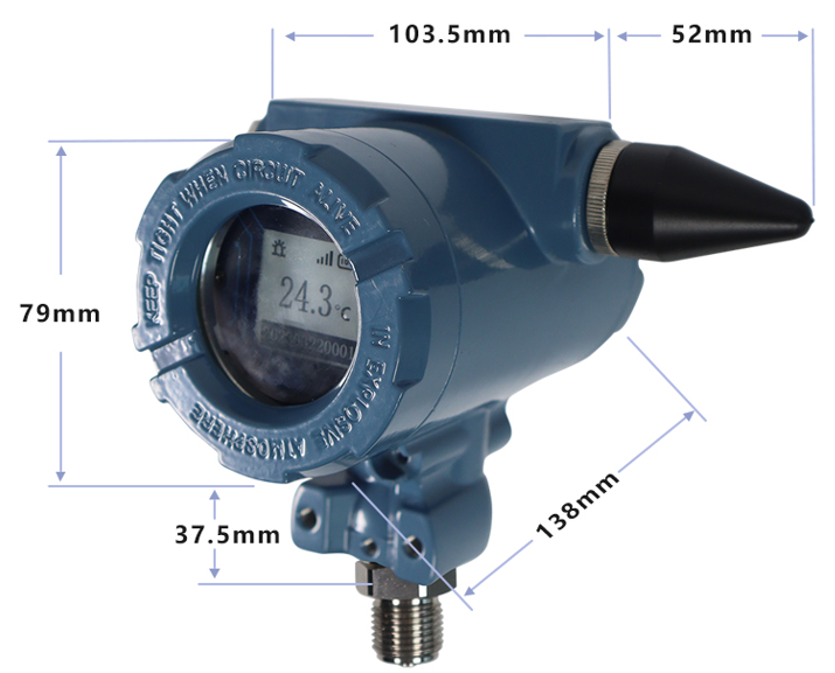

五、外形/安装尺寸图

各个型号的仪表尺寸相同,如下图所示:

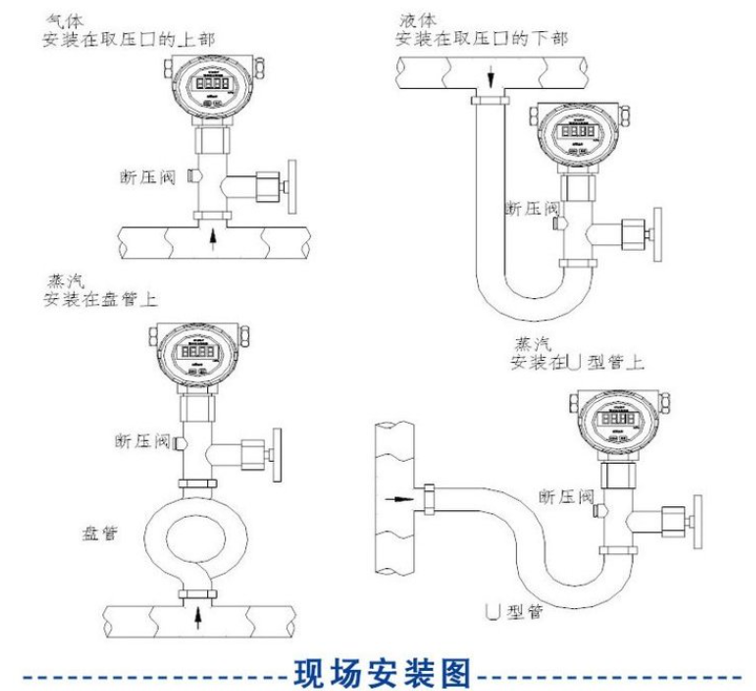

六、安装方式

快速入门

Ø开始/准备

手机下载“云联物通”APP或者关注“EMCP物联网云平台”微信公众号,凭EMCP管理账号登录APP或微信公众号(账号可向蓝蜂客服或商务人员索取)。在手机端即可完成设备绑定的操作。
安卓手机使用APP和微信公众号均可,苹果手机建议使用微信公众号。
以下步骤按照压力仪表进行展示说明。

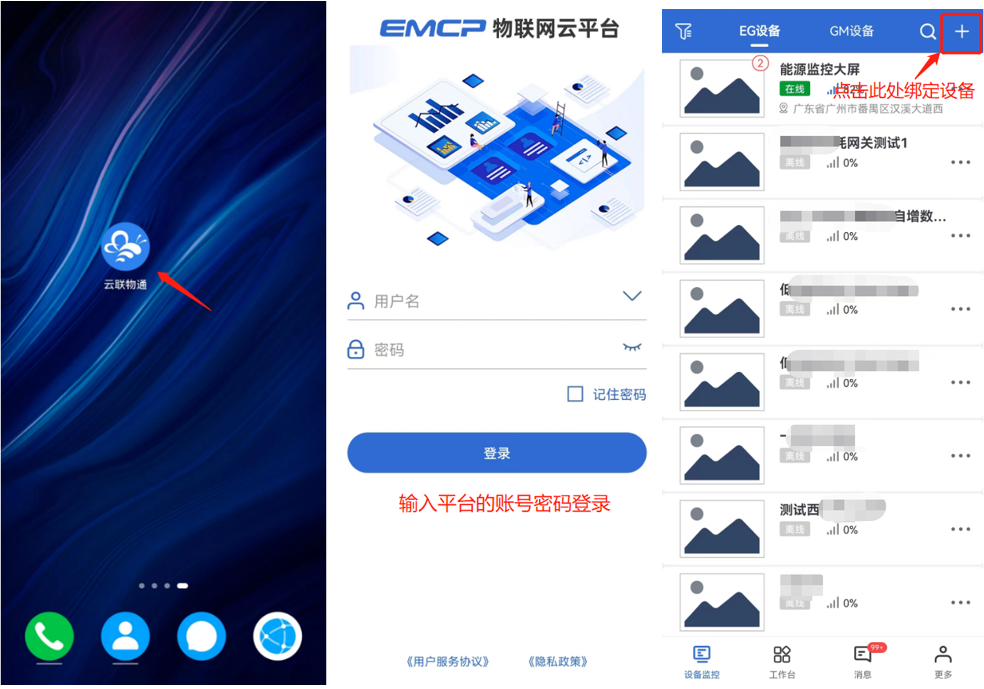

第一步:绑定账号-登录平台

输入账号登录之后,点击右上角“+”即可快速绑定设备。
微信公众号操作说明:
使用时需要先将微信和EMCP账号进行绑定,一个微信只能绑定一个EMCP账号。绑定后可直接点击“我的设备”进行查看,不需要再次登录。使用“临时访客”也可以进行如下操作。
手机APP操作说明:

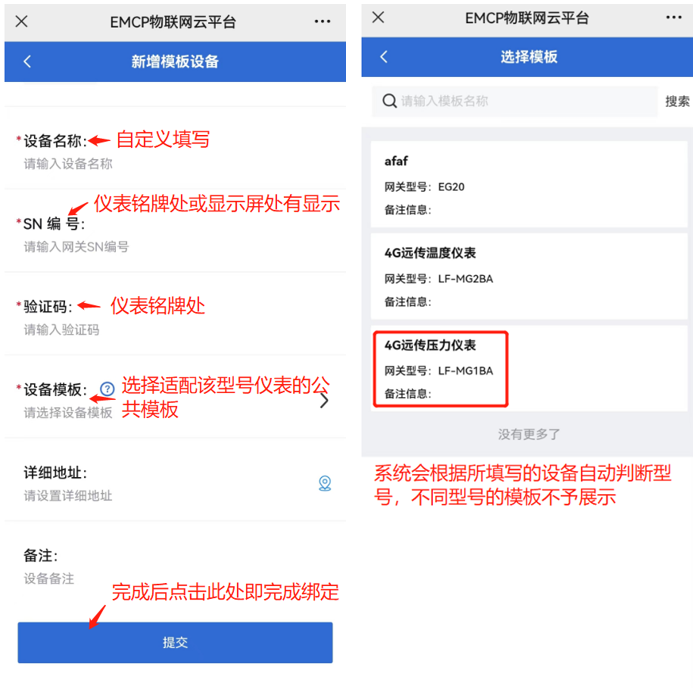

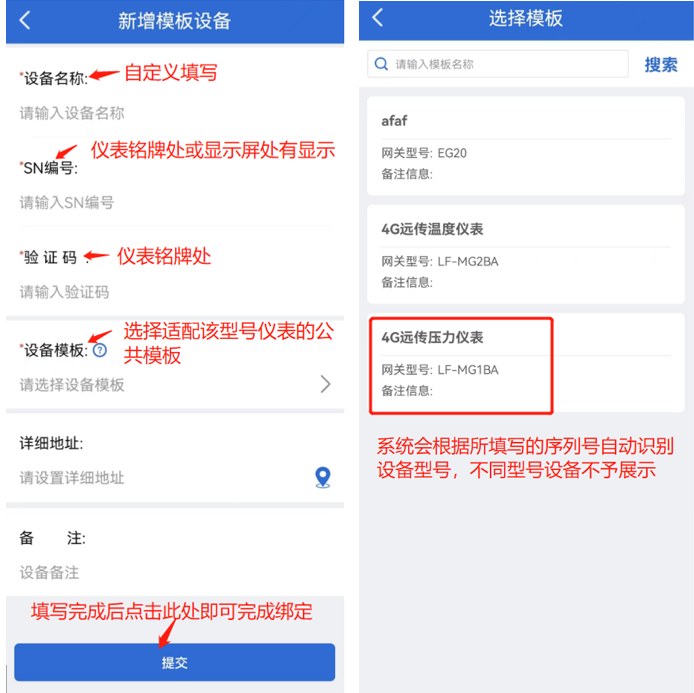

第二步:添加设备-绑定模板

【设备名称】:可根据实际需求自定义填写。
【SN编号】(12位数字)、【验证码】(6位字母)位于远传仪表的铭牌处,需要正确填写。
【设备模板】:中可以使用自带公共模板,也可以根据自己的需求自行编辑。
【详细地址】:可在地图上选点。远传仪表支持基站定位功能,开启基站定位功能后此处设置不起作用。
微信公众号操作说明:
手机APP操作说明:

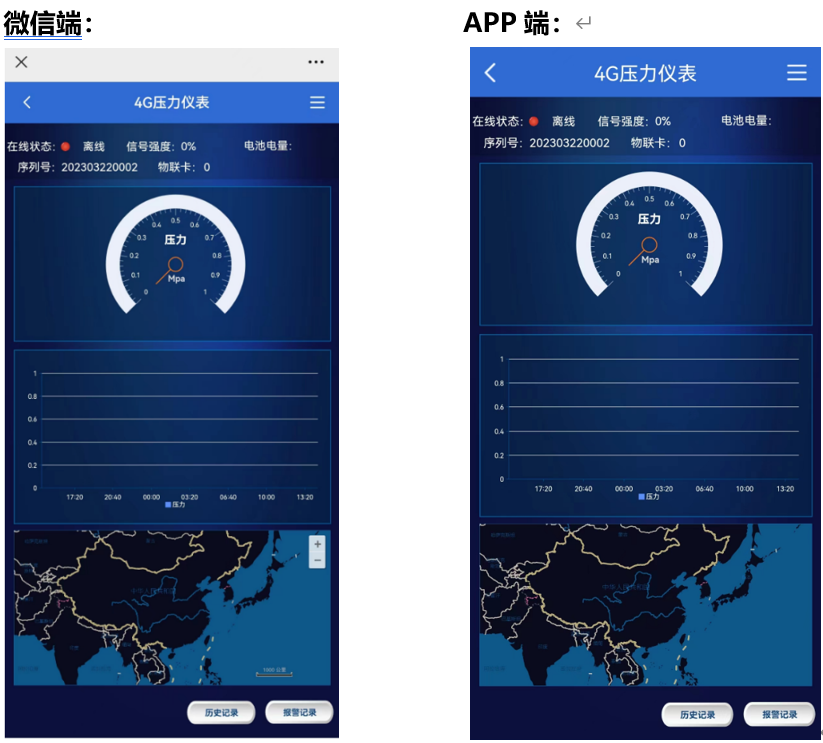

查看设备

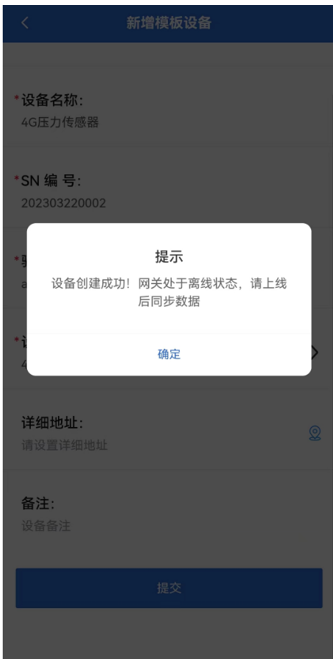

绑定设备成功以后,会有如下提示。点击确定即可查看该设备绑定的设备组态。
当设备在线后(使用磁铁可直接唤醒,或登录EMCP物联网云平台设置“休眠延迟”),系统会有弹窗提示,根据提示内容完成数据同步之后,即可正常查看设备数据。相关操作步骤见8.2节磁吸说明和8.6节休眠延迟说明。
此展示效果为默认公共模板,如果想要修改,见8.7节组态说明。

八、其他说明

8.1 电池说明

4G远传仪表自带2节3.6V大容量19AH锂亚硫酰氯电池。电池为一次性使用,不可充电。严禁短路、过放、挤压、拆卸、加热,以免电池漏液或爆炸。用完的电池不可随意抛弃,需深埋或按当地环保政策处理。
电池电量在仪表前面板右上角有图标显示。平台端也会展示,并可根据实际情况自行设置报警信息。报警使用方法见8.3节报警说明。
当电池没电时,可自行购买更换电池,或者联系蓝蜂商务人员单独购买。

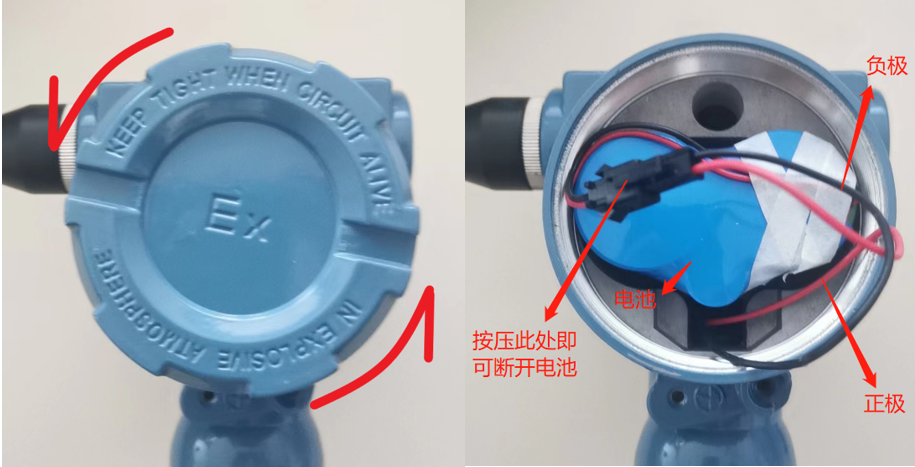

更换方式如下:逆时针拧下远传仪表后盖即可看到电池。红线为正极,黑线为负极。按压接口处卡子即可轻松拆下电池进行更换。

 磁吸说明

使用强磁接触面板玻璃即可,当磁吸触发成功后,面板数据会闪烁一次,同时4G模块会登录平台,此时可进行后台编辑等操作。
拿掉磁铁,5分钟后会重新进入低功耗模式。

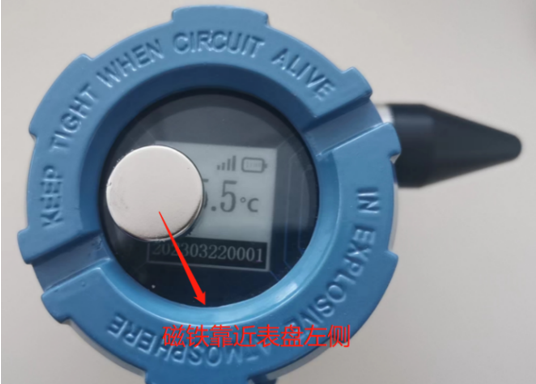

建议在使用磁铁时,靠近面板左侧,如不能触发磁吸,建议更换磁力更强的磁铁。

8.3 报警说明

低功耗压力远传仪表支持变量报警,即当采集的数据满足设定报警值时,会立刻将数据上报到云平台,手机APP和微信公众号会有报警推送。同时仪表的显示屏处会出现报警提示的图标。
设置报警的操作步骤如下:

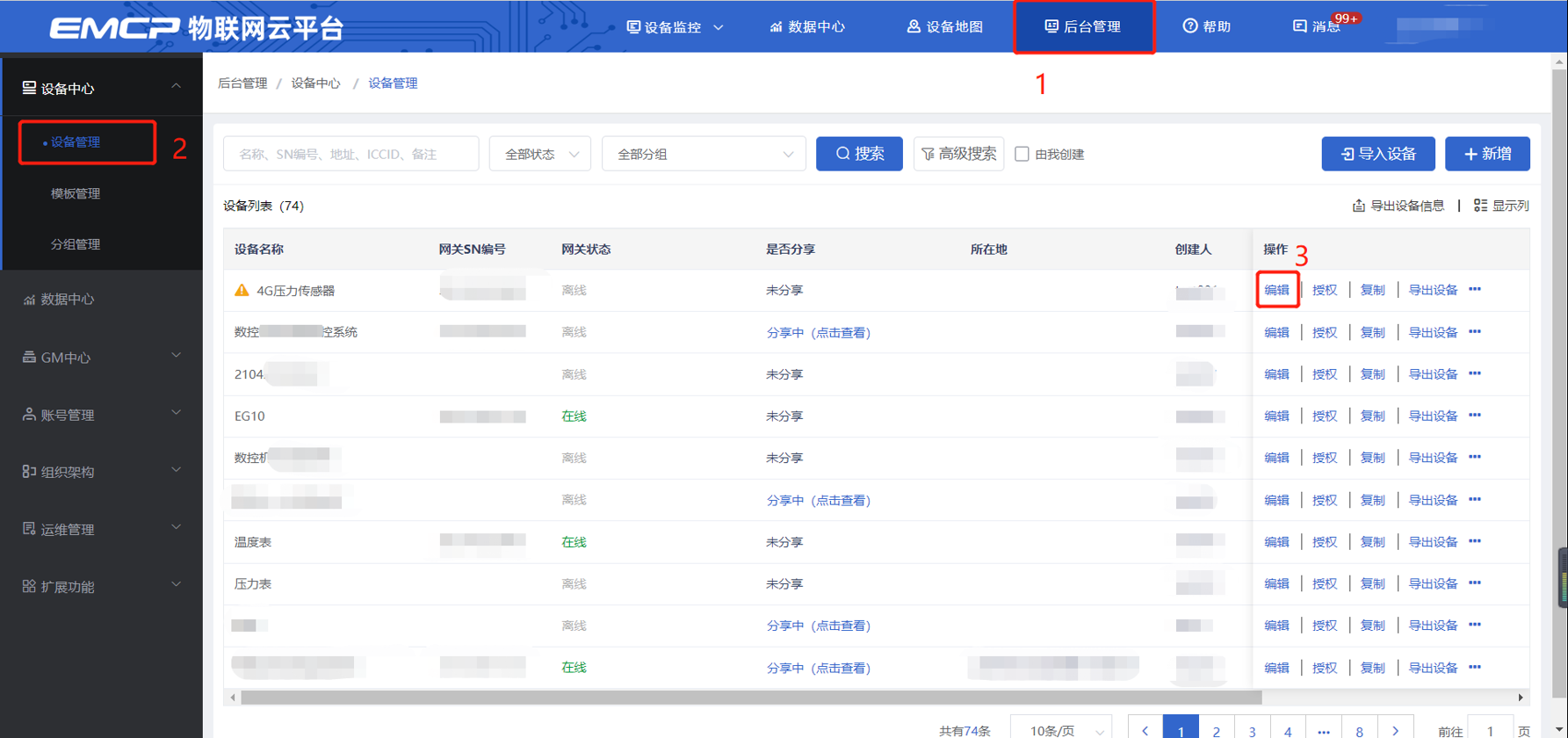

 步骤一:使用凭EMCP管理账号登录平台(www.lfemcp.com),点击“后台管理”→“设备管理”找到需要设置报警的设备,点击“编辑”。

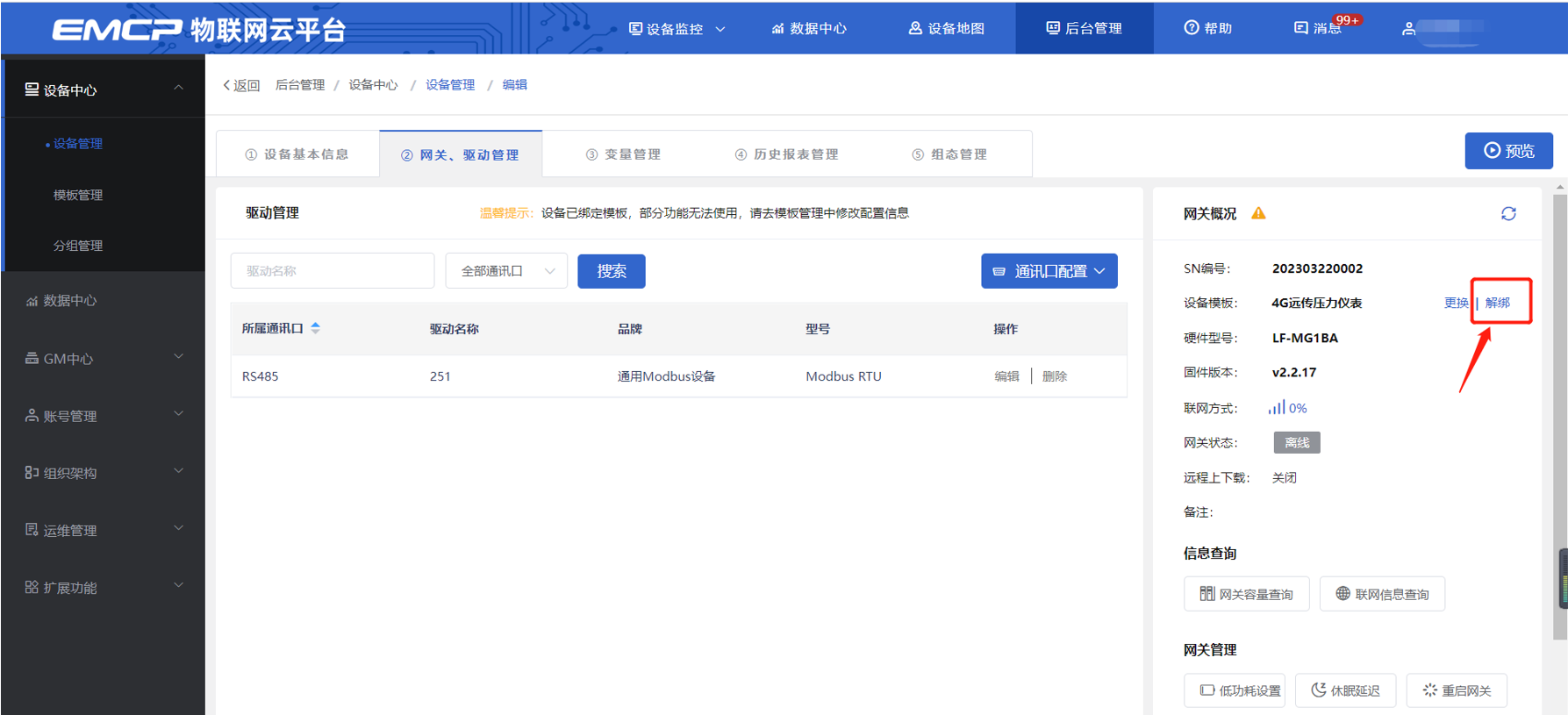

步骤二:点击“②网关、驱动管理”,找到“设备模板”后方的“解绑”按钮,将此设备与模板分离。

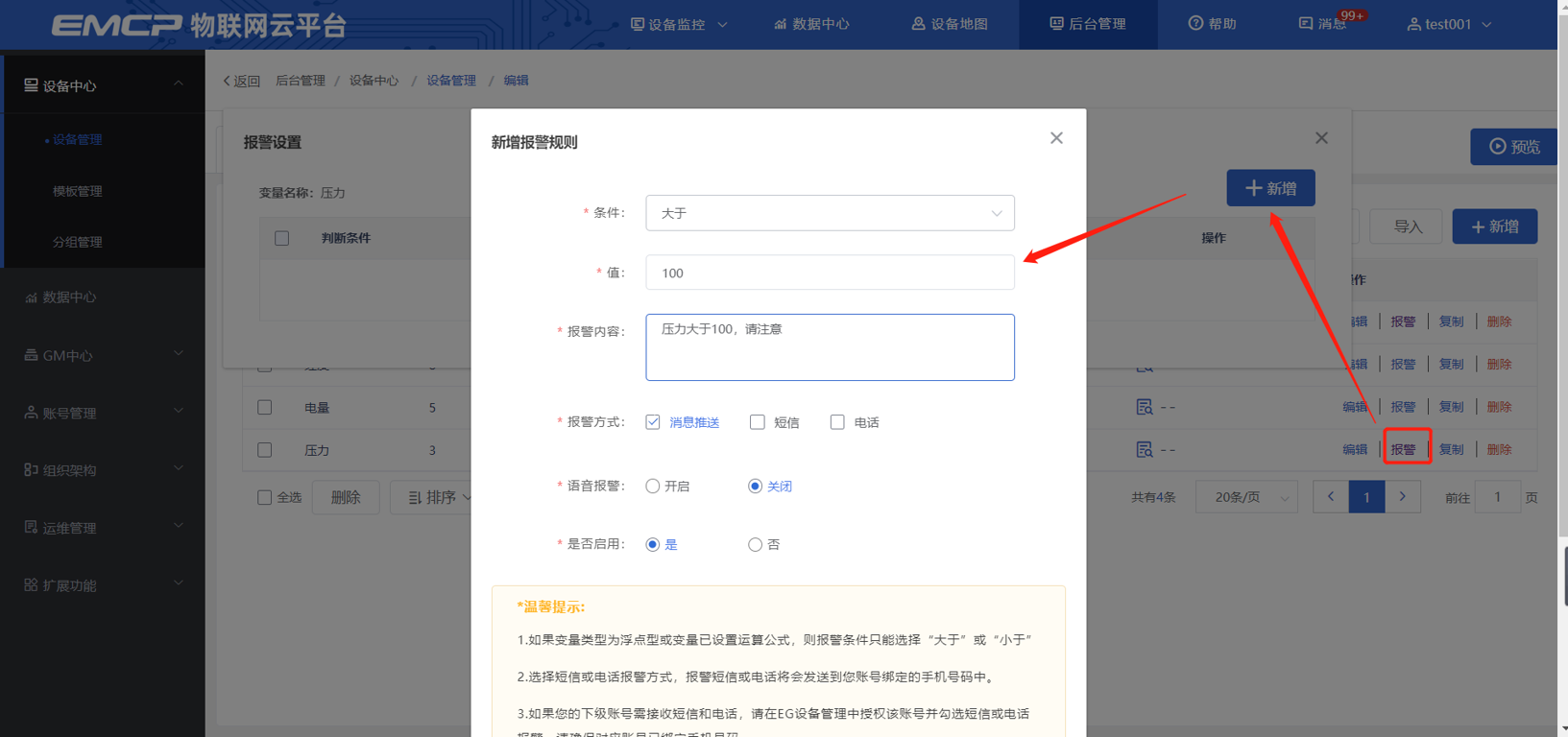

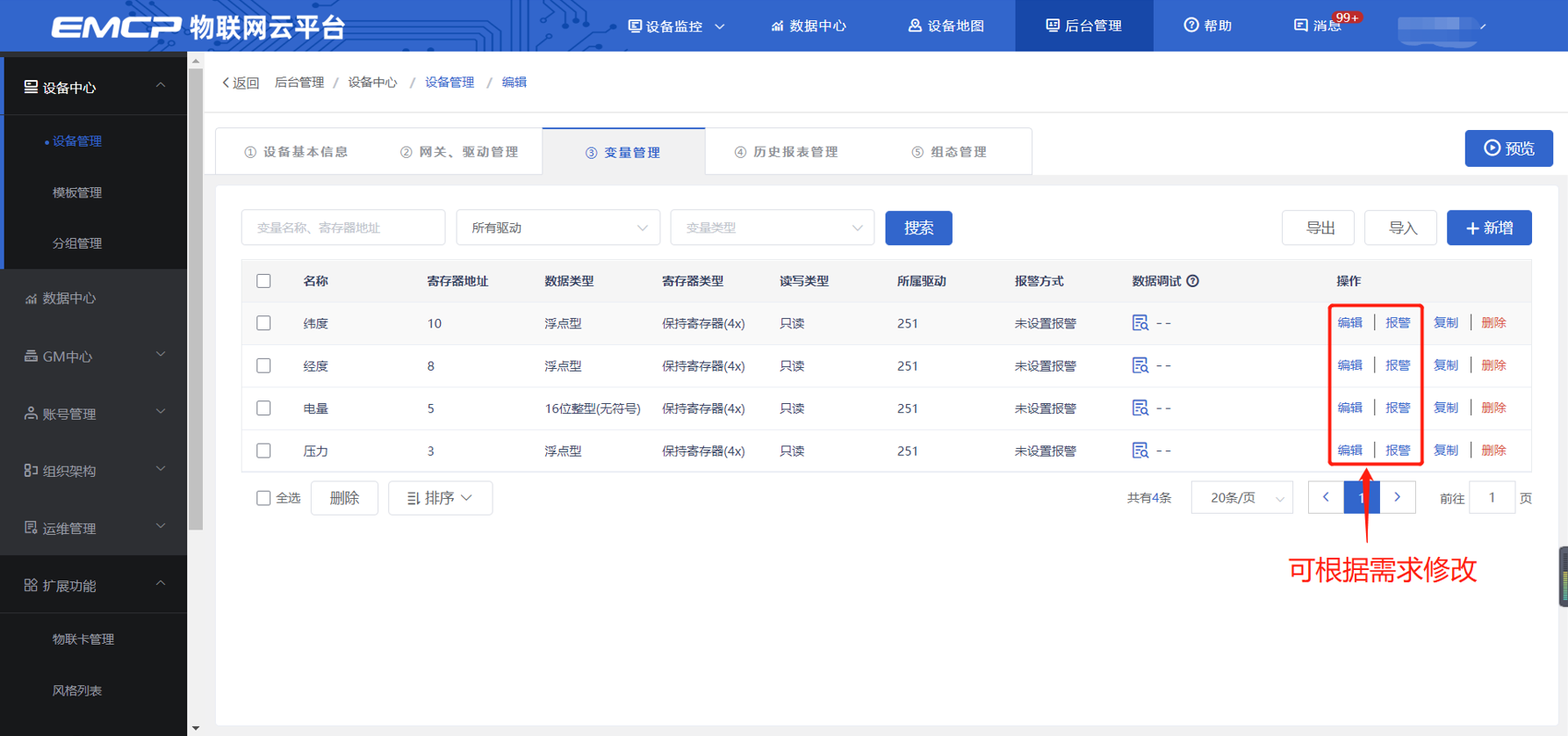

步骤三:点击“③变量管理”,找到需要做报警的变量,点击后方的“报警”,在弹出界面中点击“+编辑”即可根据自己的需求创建报警。
【推送方式】:平台支持3种报警推送方式。当开启消息推送时,网页平台、APP、微信公众号会收到消息推送。当开启短信和电话时,平台会给该账号绑定的手机号发短信和打电话。注意:短信和电话有额外费用。
【语音报警】:网页平台会根据所设置的报警内容,当设备出现报警时自动播报报警内容。
【是否启用】:用于控制此报警规则是否启用。

8.4 低功耗设置说明

低功耗设置包含远传仪表的采集时间和上报时间。低功耗远传仪表支持自定义设置时间。由于是电池供电,采集时间和上报时间均会影响电池的使用寿命。
操作步骤如下:
步骤一:使用凭EMCP管理账号登录平台(www.lfemcp.com),点击“后台管理”→“设备管理”找到需要设置报警的设备,点击“编辑”。

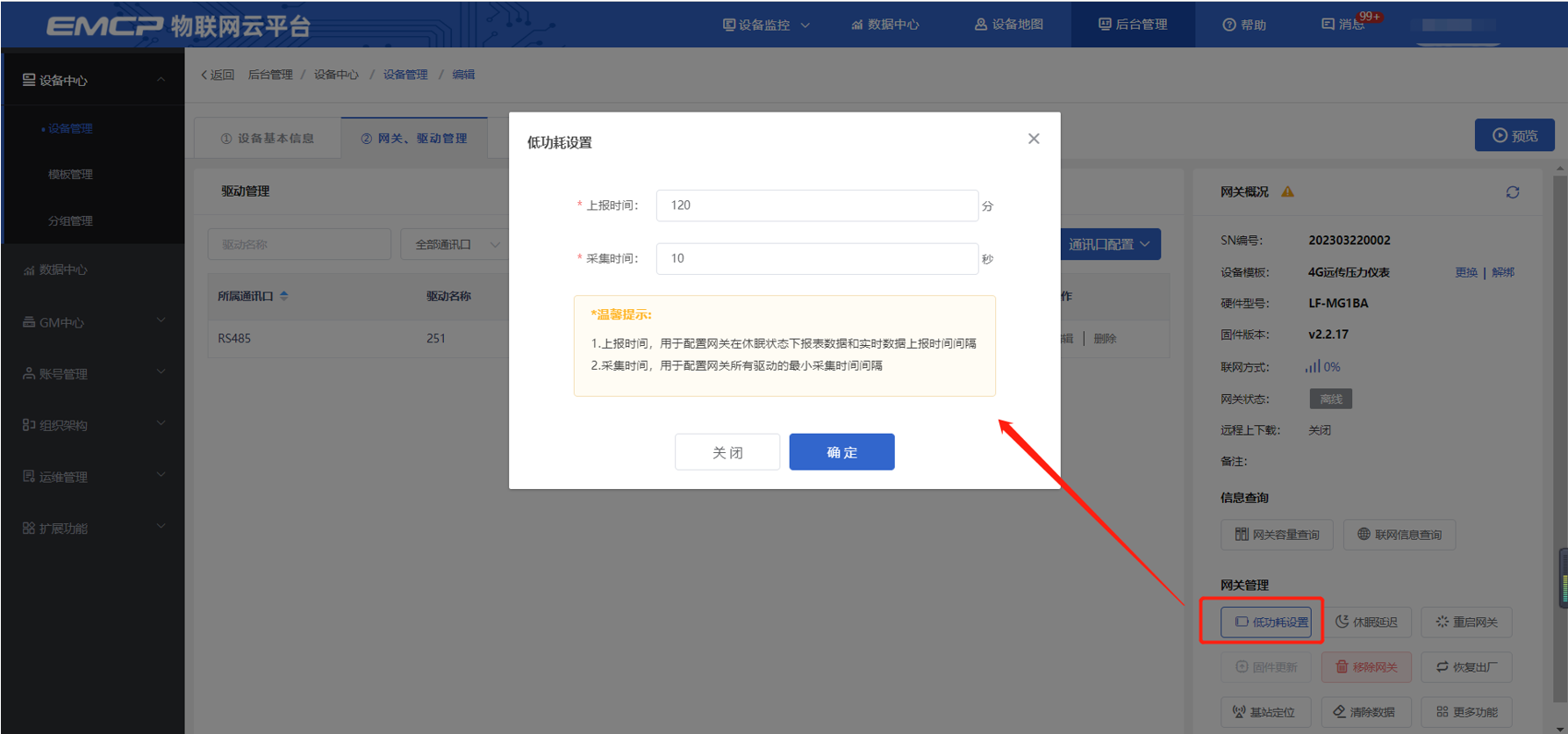

步骤二:点击“②网关、驱动管理”,右下方的“低功耗设置”,在弹出界面中即可设置参数。
默认上报时间为120分,采集时间为900秒。时间越短越费电,请酌情调整。
远传仪表会根据此设置中的“上报时间”将设置的时间段内采集的数据批量上报到平台。
批量上报数据总条数计算方法为:上报时间/采集时间

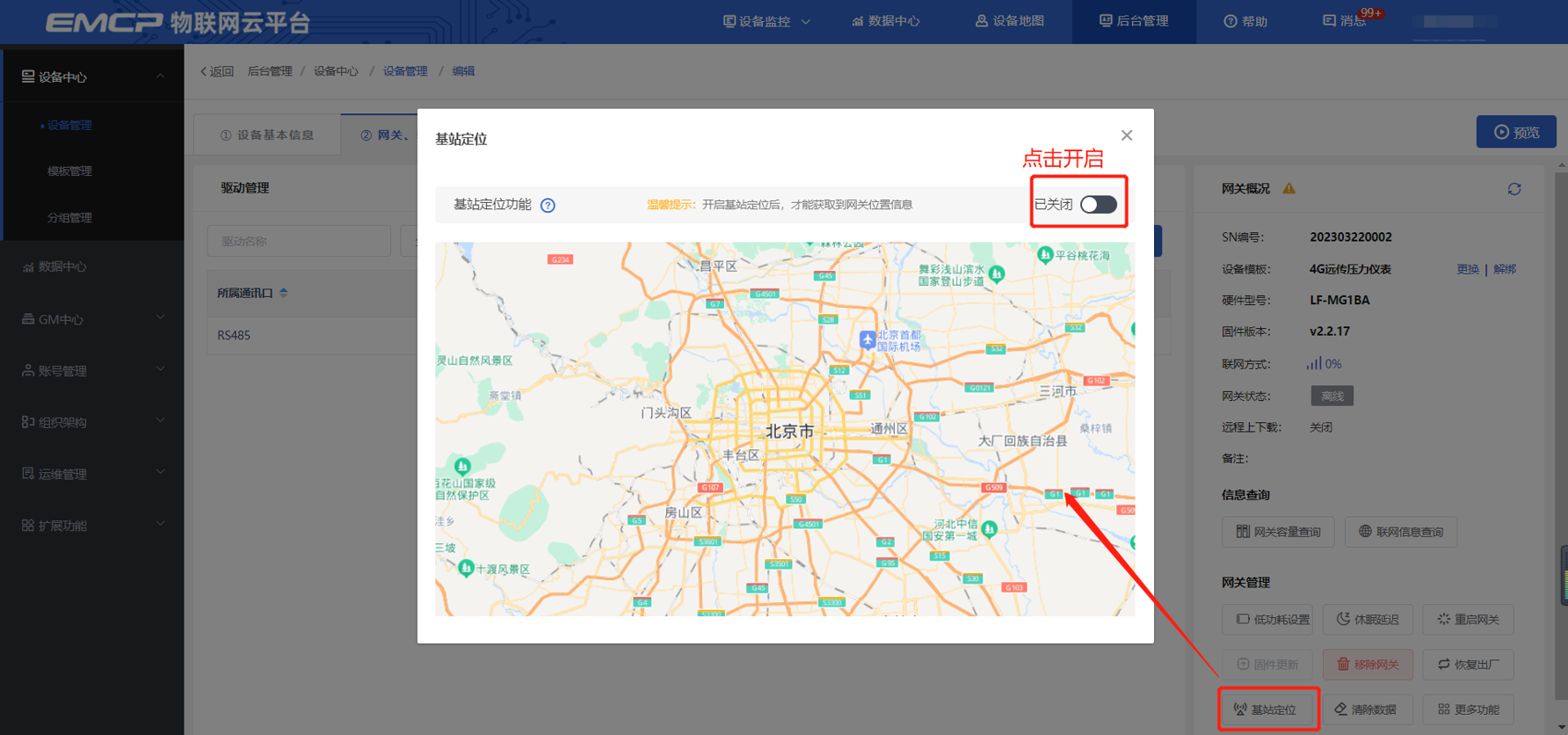

8.5 基站定位说明

远传仪表自带基站定位功能,当远传仪表在线时即可开启此功能。远传仪表会记录下此地点,用于设备展示和定位。

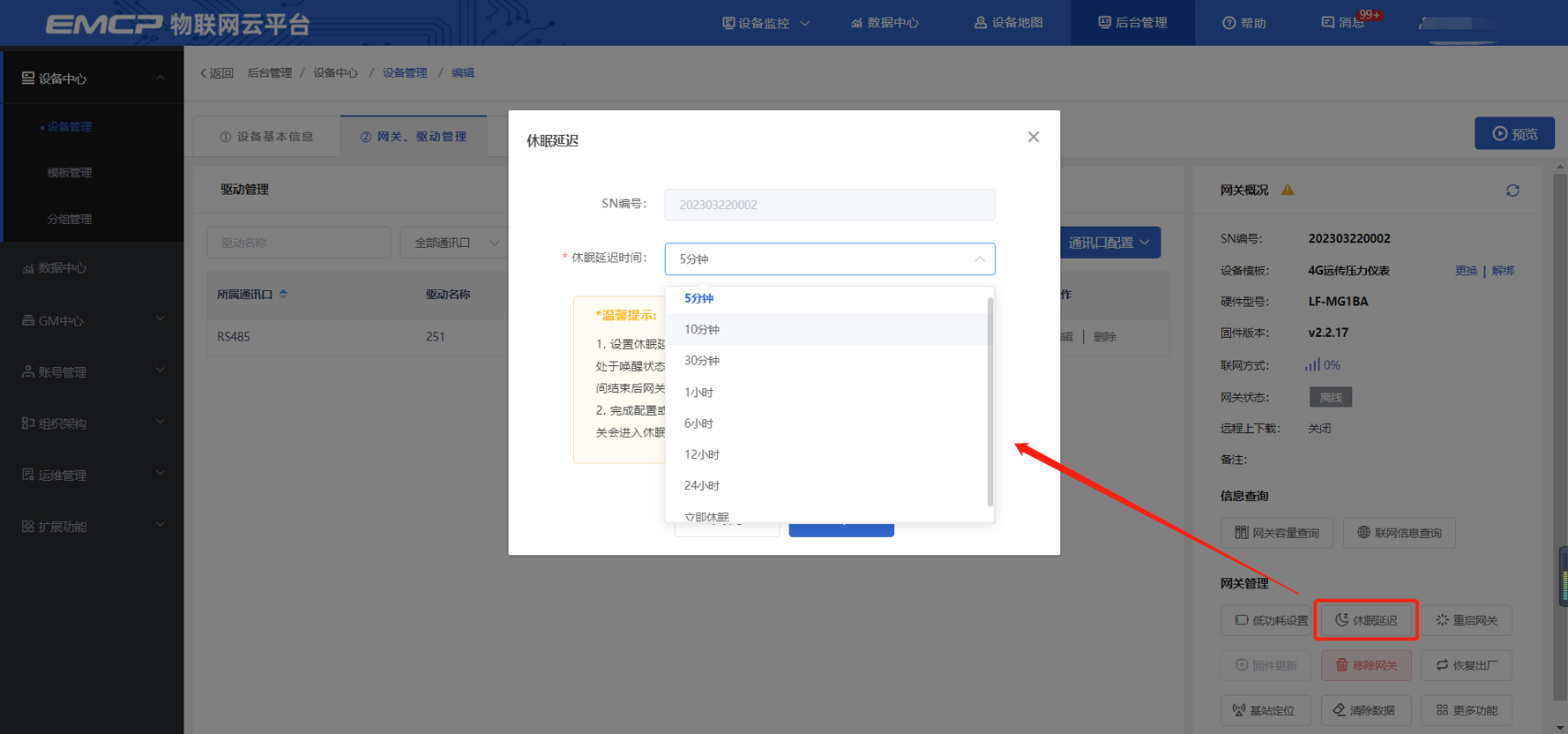

8.6 休眠延迟说明

远传仪表支持远程唤醒的功能(本地操作使用磁铁即可唤醒)。当需要进行远程配置操作时,可使用此功能,当远仪表下一次在线上报数据时,会根据设置的休眠延迟时间保持在线状态(单次生效),此时即可实现在线远程调试的功能。
完成配置或调试工作后,可选择立即休眠选项,点击确定按钮后,远传仪表会立刻进入休眠状态,从而节约电池电量。

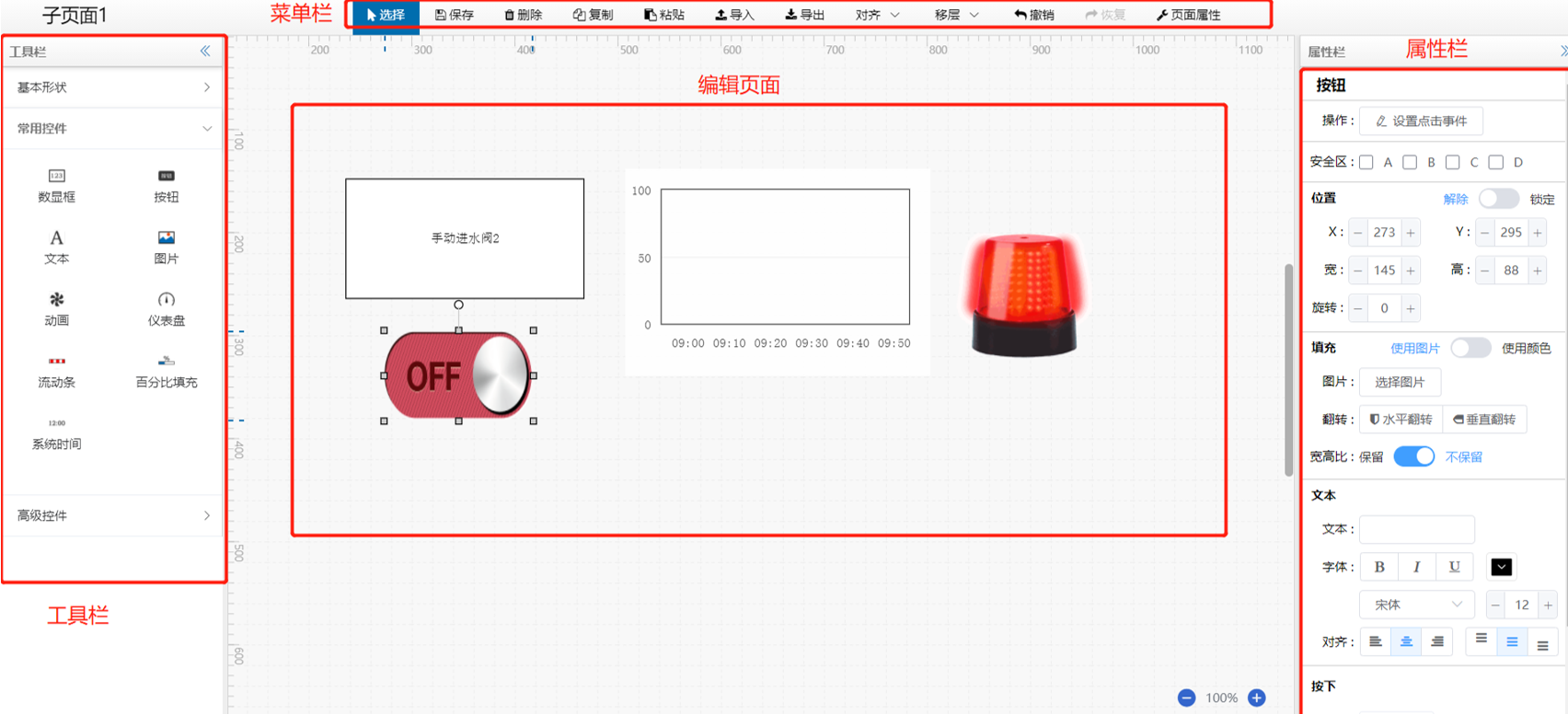

8.7 组态说明

当设备解除绑定模板之后,点击“⑤组态管理”即可编辑组态界面。具体使用参见《EMCP平台组态编辑说明》文档。

8.8 默认数据地址说明

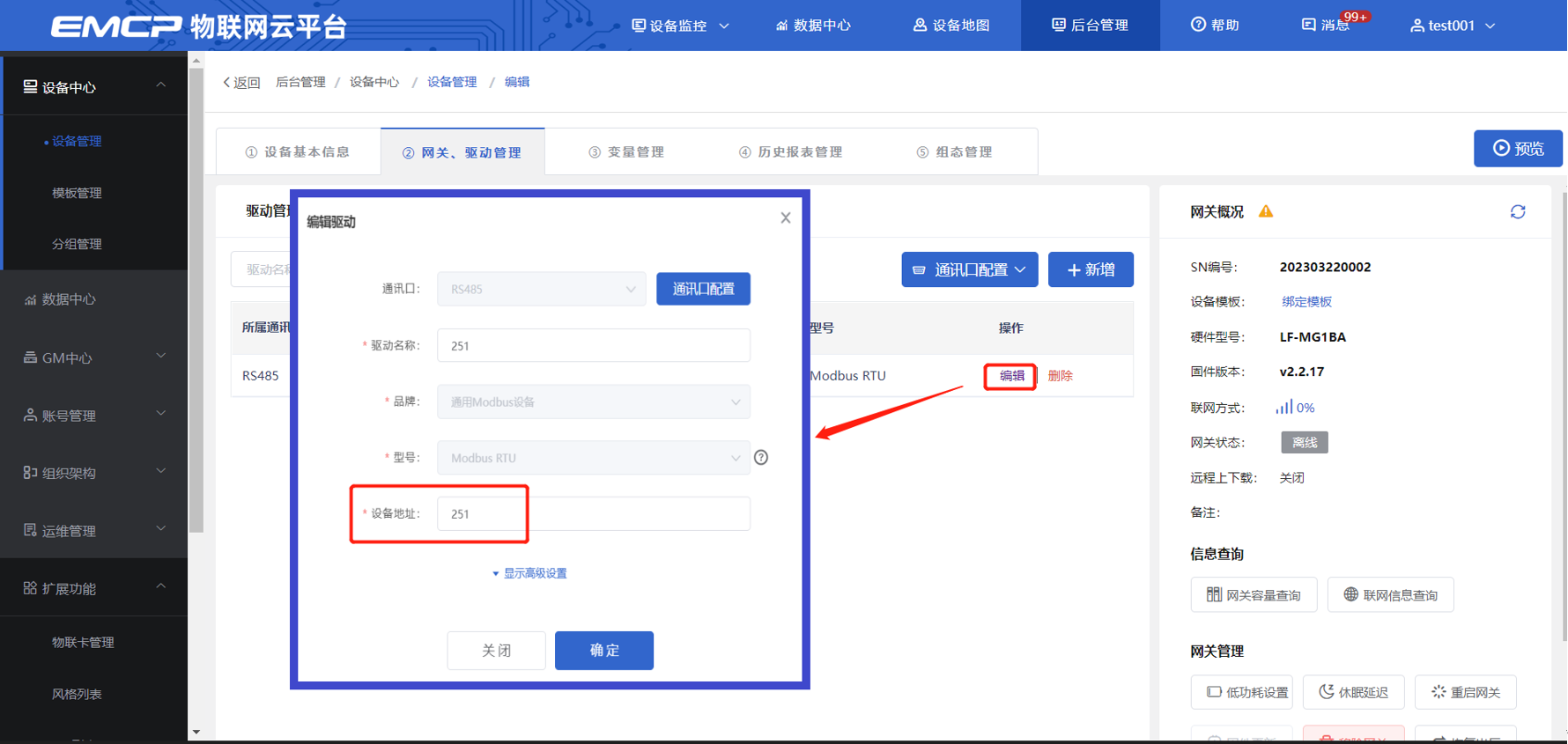

低功耗压力远传仪表为4G网关和压力远传仪表组合而成,4G网关作为Modbus主站,压力远传仪表作为Modbus从站。绑定的模板已经将此地址填写完成,一般不需要再次填写。

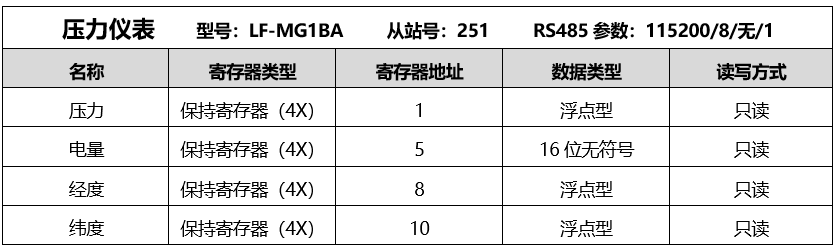

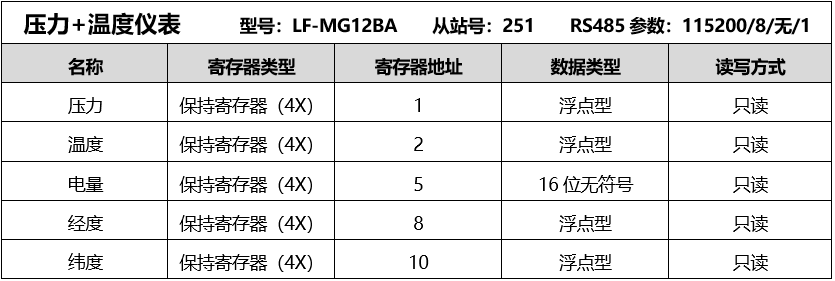

地址参数固定如下,如填写其他地址可能会出现数据采集异常。

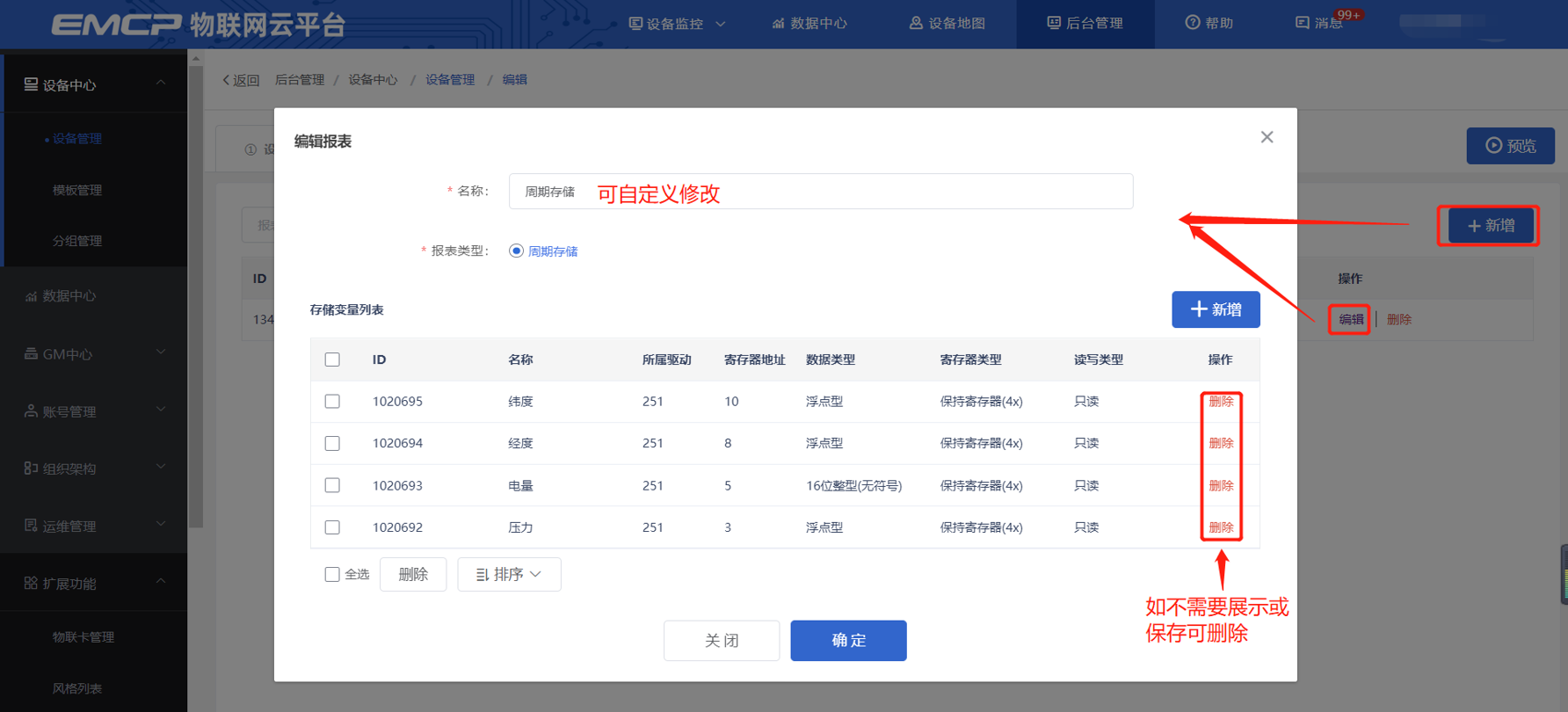

8.9历史报表管理说明

每个设备支持添加1个报表,点击“④历史报表管理”即可查看。绑定的模板已经将报表设置完成,如需修改需要将设备从模板中分离。分离后即可根据自己的需求修改报表。

九、注意事项

1.本产品内置电池,不允许运行在超过温度范围的环境工作。
2.使用磁力棒(磁铁)唤醒时接触到玻璃即可,不可用力敲坏玻璃面板。
3.安装地点的介质产生的静压力不可超过变送器的量程。
4.注意所测介质是否与变送器的结构材料相适应。
5.注意所测介质是否会堵塞变送器的进液孔。
6.严禁用铁丝、钢针等硬物捅引压孔,以免损坏膜片或造成膜片形变。
7.当在网页平台操作出现“平台和网关数据不同步”弹窗,这种情况是由于仪表低功耗状态下不与平台交互导致的,远传仪表在线后同步即可解决。
