1、应用场景
玫瑰图通过扇形的面积和半径显示数据的占比情况,可以展示每一数值相对于总数值的大小、数据在某一时间段的变化,也可以用来比较各项数据间的情况等
2、操作示例
2.1绑定数据

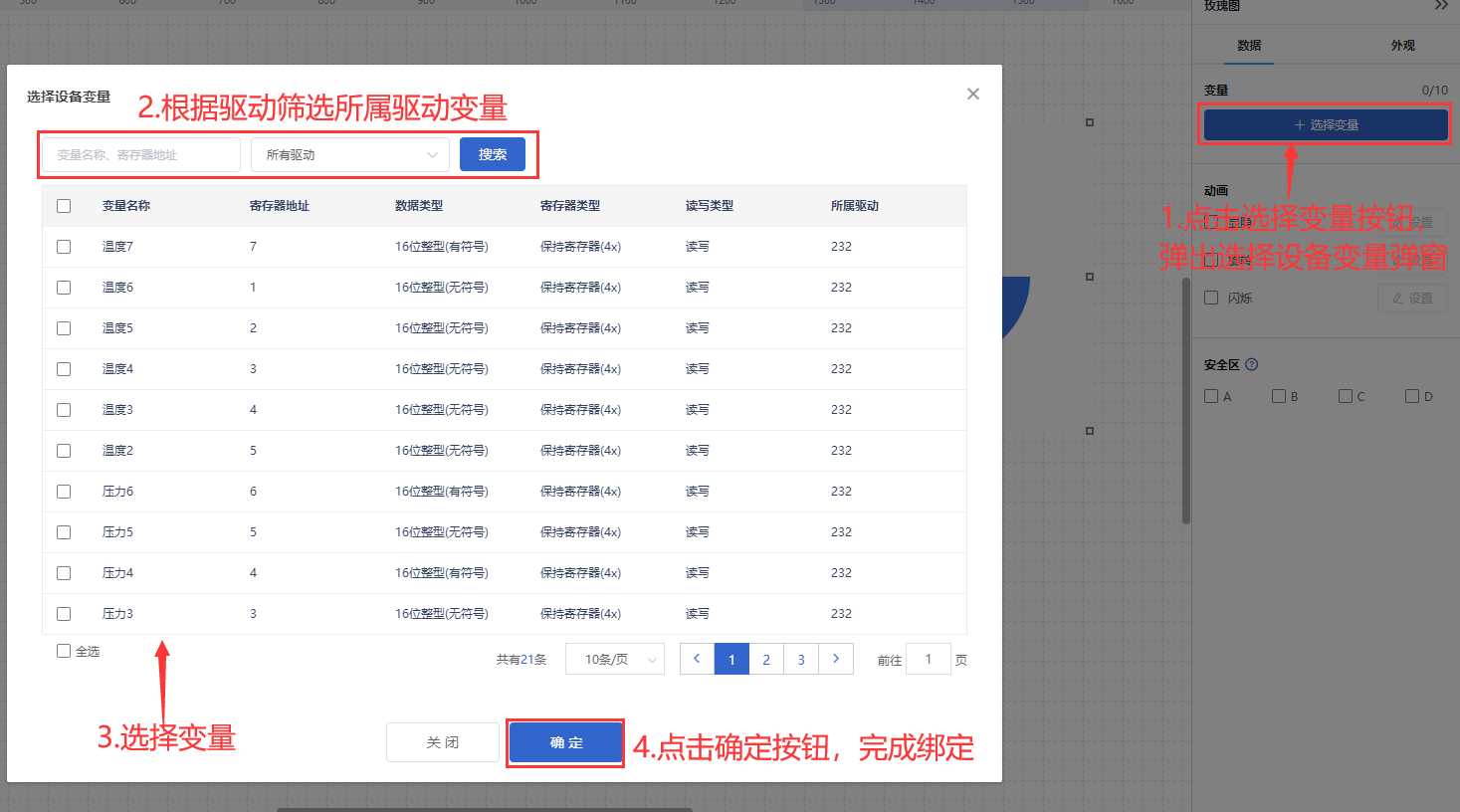

玫瑰图可绑定设备变量,点击【选择变量】按钮,选择要绑定的变量,或双击玫瑰图控件,可弹出绑定变量弹窗进行绑定变量,玫瑰图最多可以绑定10个变量
![](https://saas.bk-cdn.com/t/a45a380f-8a20-431d-876a-4e44296f7150/u/c2af0dd0-dfda-4254-a0a2-e26ea5bae794/image1645667191236.png)

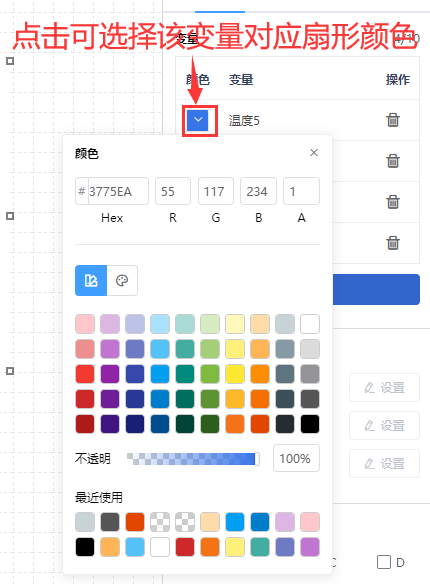

绑定完数据后,可点击每个变量前面的填充颜色选择框中,选择对应变量在玫瑰图中的扇形颜色,也可在外观属性栏中选择主题色,可自动将所有扇形颜色适配为同色系
![](https://saas.bk-cdn.com/t/a45a380f-8a20-431d-876a-4e44296f7150/u/c2af0dd0-dfda-4254-a0a2-e26ea5bae794/image1645667273350.png)
![](https://saas.bk-cdn.com/t/a45a380f-8a20-431d-876a-4e44296f7150/u/c2af0dd0-dfda-4254-a0a2-e26ea5bae794/image1645086715573.png)
2.2设置动画效果
控件动画效果是控件对于一个或多个数据条件的动画响应功能,当指定数据满足设置的指定条件时,玫瑰图控件可进行显隐,旋转,闪烁

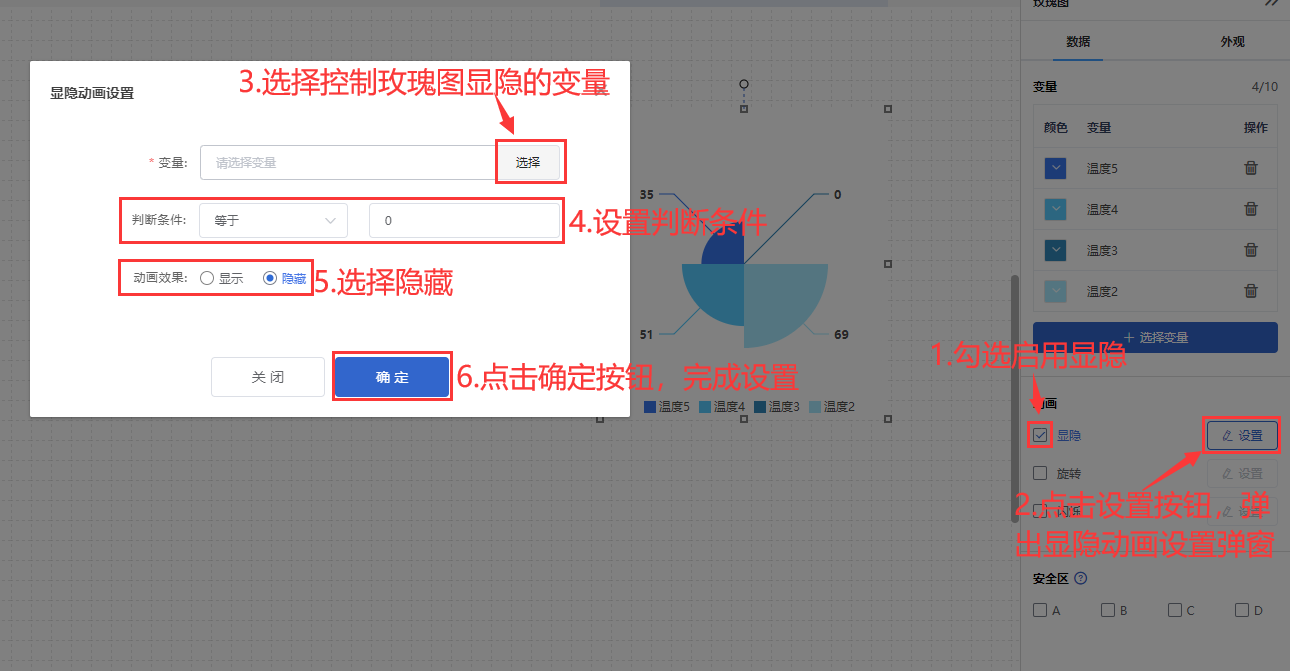

例如为玫瑰图控件设置显隐动画效果,当变量达到判断条件时,玫瑰图控件进行隐藏
![](https://saas.bk-cdn.com/t/a45a380f-8a20-431d-876a-4e44296f7150/u/c2af0dd0-dfda-4254-a0a2-e26ea5bae794/image1645667459779.png)
2.3样式设置
在为控件做完数据设置之后,为了适应组态画面,以达到展示的美观性,可为控件进行一些样式设置,可设置玫瑰图的内边距,主题色,和玫瑰图背景、边框填充颜色以及数值显示方式、字体大小等,图例信息的文字样式大小等
![](https://saas.bk-cdn.com/t/a45a380f-8a20-431d-876a-4e44296f7150/u/c2af0dd0-dfda-4254-a0a2-e26ea5bae794/image1645087268536.png)

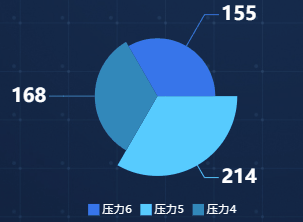

2.4效果展示
![](https://saas.bk-cdn.com/t/a45a380f-8a20-431d-876a-4e44296f7150/u/c2af0dd0-dfda-4254-a0a2-e26ea5bae794/%E7%8E%AB%E7%91%B0%E5%9B%BE1646042321288.gif)
