面积图


1、应用场景

面积图可以强调数量随时间而变化的程度以及相同时间不同事物的对比情况,比如绑定多个设备的温度,可以对比相同时间的不同设备温度的对比情况,以及可以查看同一设备一段时间的温度变化趋势

2、操作示例

2.1绑定数据

面积图控件可绑定设备变量、中间变量、历史报表和自定义报表,点击【选择变量】按钮,选择要绑定的变量,或双击面积图控件,弹出绑定变量弹窗进行绑定变量,面积图最多可绑定10个变量

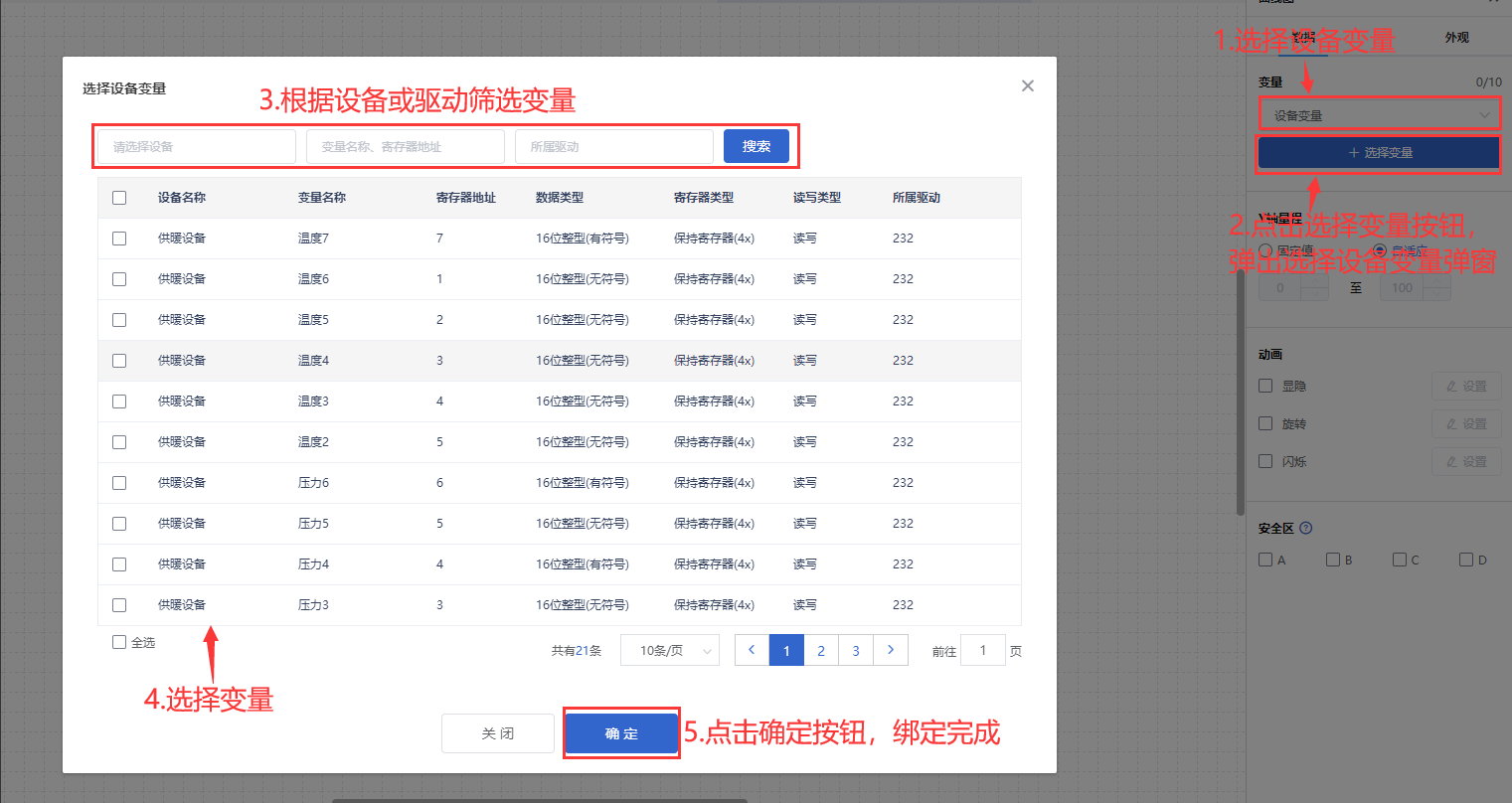

绑定设备变量

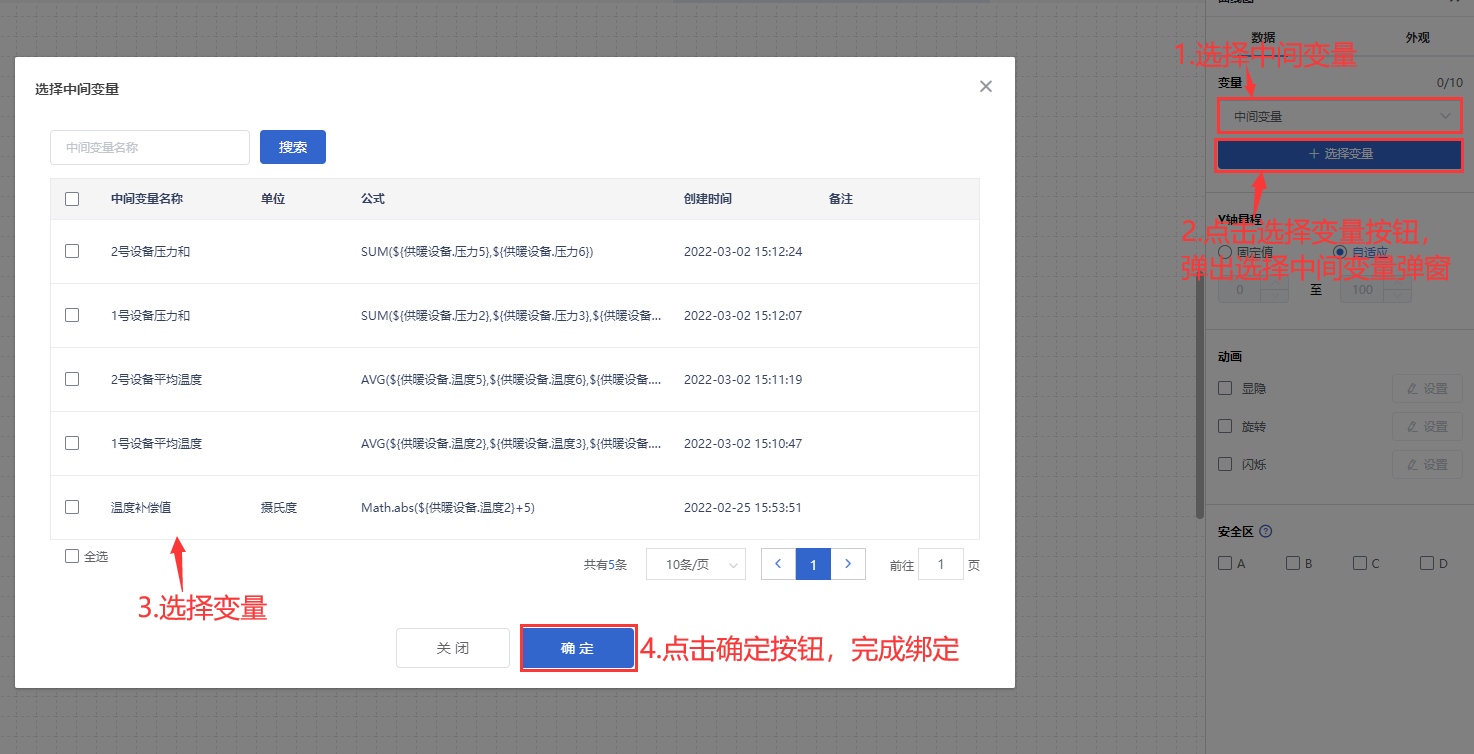

绑定中间变量
绑定历史报表

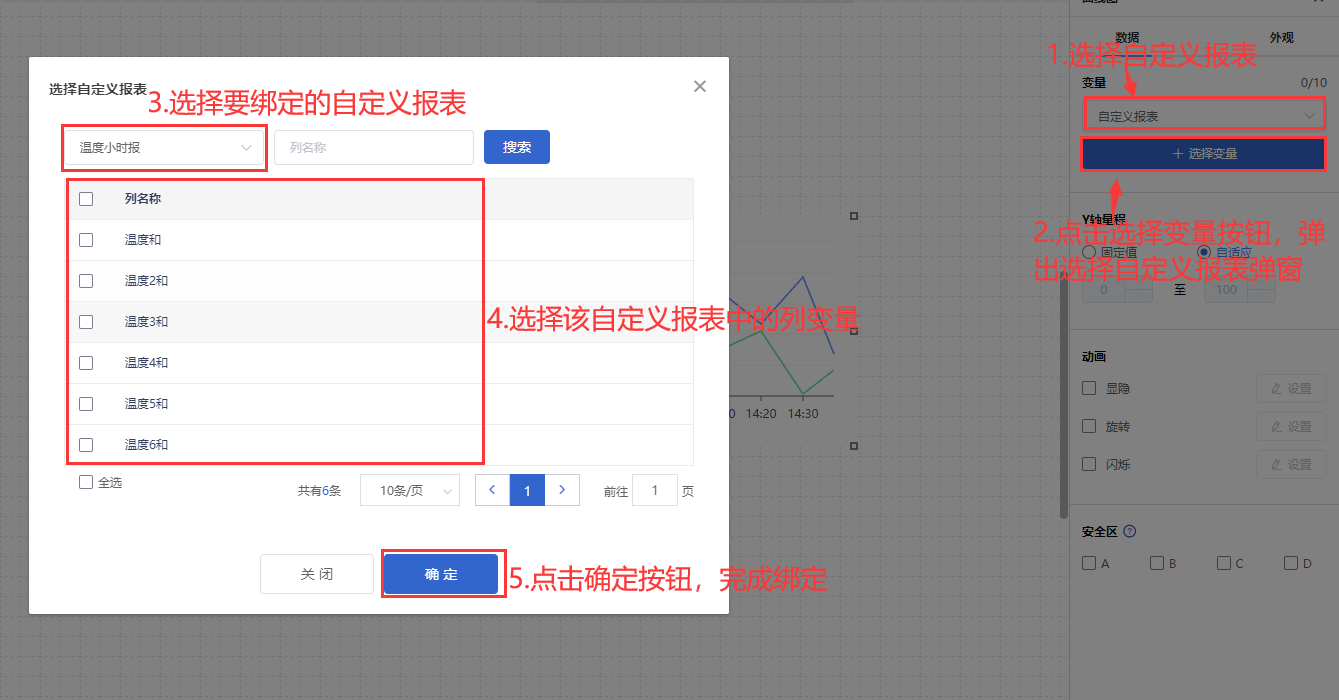

绑定自定义报表

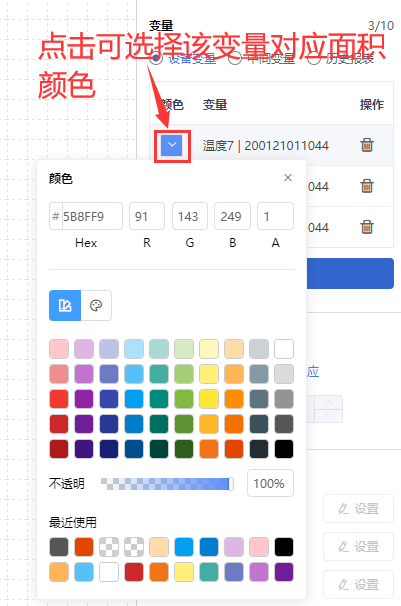

绑定完数据后,可点击每个变量前面的填充颜色选择框中,选择对应变量在面积图中的面积颜色,也可在外观属性栏中选择主题色,可自动将所有变量面积颜色适配为同色系

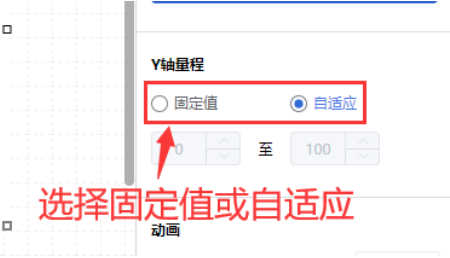

2.2设置Y轴量程

绑定完数据之后,可按照数据的大小来设置面积图的Y轴量程或者也可选择自适应,即可根据数据大小来自动调整Y轴量程大小

2.3设置动画效果

控件动画效果是控件对于一个或多个数据条件的动画响应功能,当指定数据满足设置的指定条件时,面积图控件进行显隐,旋转,闪烁

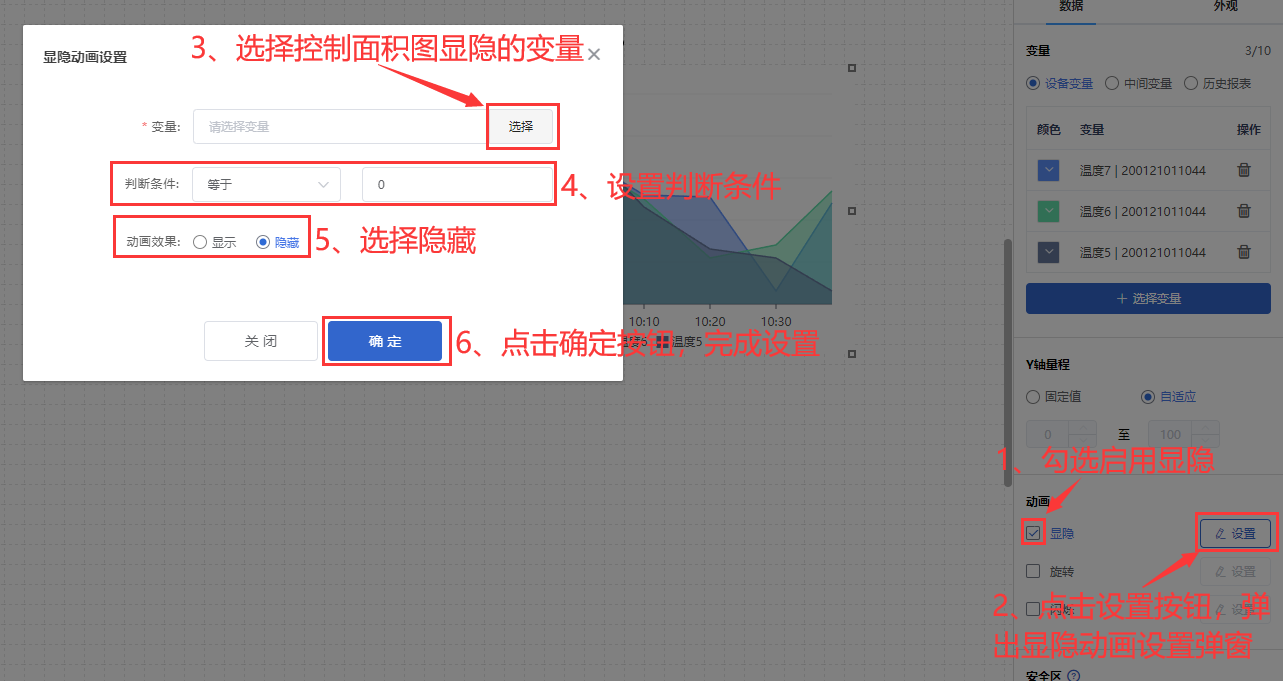

例如为面积图控件设置显隐动画效果,当变量达到判断条件时,面积图控件进行隐藏
其他动画使用方法和显隐类似

2.4样式设置

在为控件做完数据设置之后,为了适应组态画面,以达到展示的美观性,可为控件进行一些样式设置,可设置面积图的内边距,面积图的主题色,和面积图填充颜色以及x轴y轴和x轴y轴网格线的设置,图例、标注信息的文字样式大小等

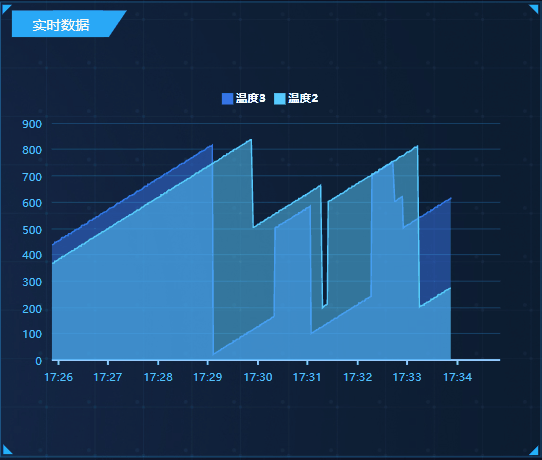

2.5效果展示
