环形饼图


1、应用场景

环形饼图用于分析数据的占比,可通过环形饼图很直观的看到每一个部分在整体中所占的比例

2、操作示例

2.1绑定数据

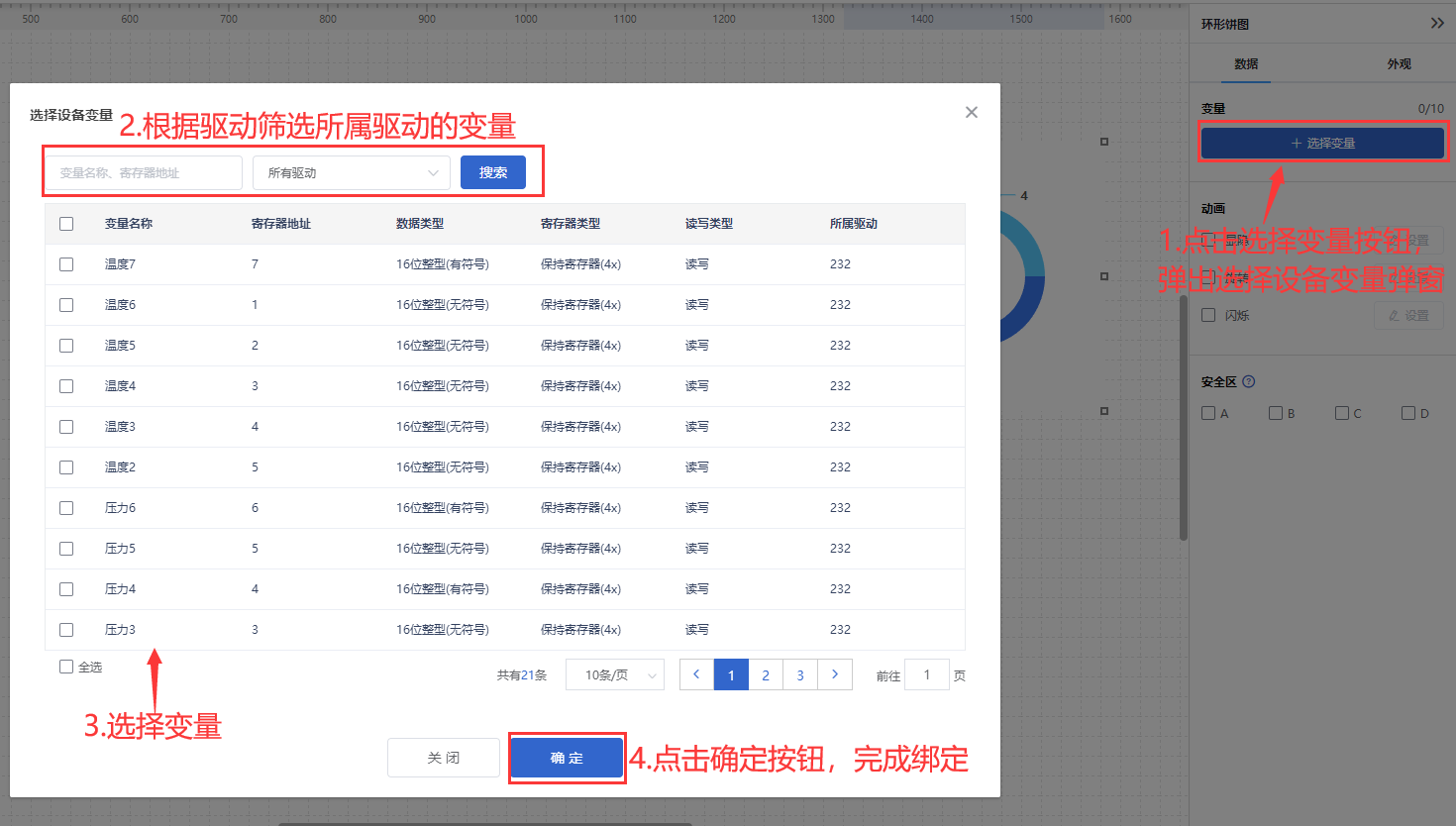

环形饼图可绑定设备变量,点击【选择变量】按钮,选择要绑定的变量,或双击环形饼图控件,可弹出绑定变量弹窗进行绑定变量,环形饼图最多可以绑定10个变量

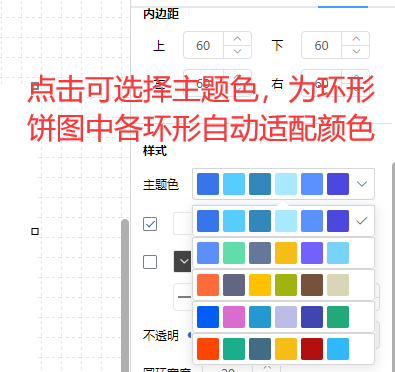

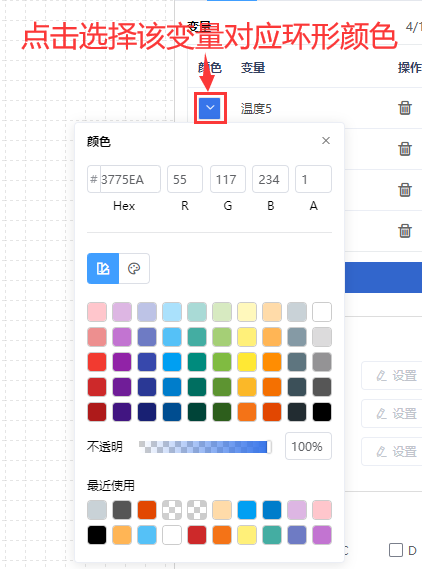

绑定完数据后,可点击每个变量前面的填充颜色选择框中,选择对应变量在环形饼图中的环形颜色,也可在外观属性栏中选择主题色,可自动将所有环形颜色适配为同色系

2.2设置动画效果

控件动画效果是控件对于一个或多个数据条件的动画响应功能,当指定数据满足设置的指定条件时,环形饼图控件可进行显隐,旋转,闪烁
例如为环形饼图控件设置显隐动画效果,当变量达到判断条件时,环形饼图控件进行隐藏

2.3样式设置

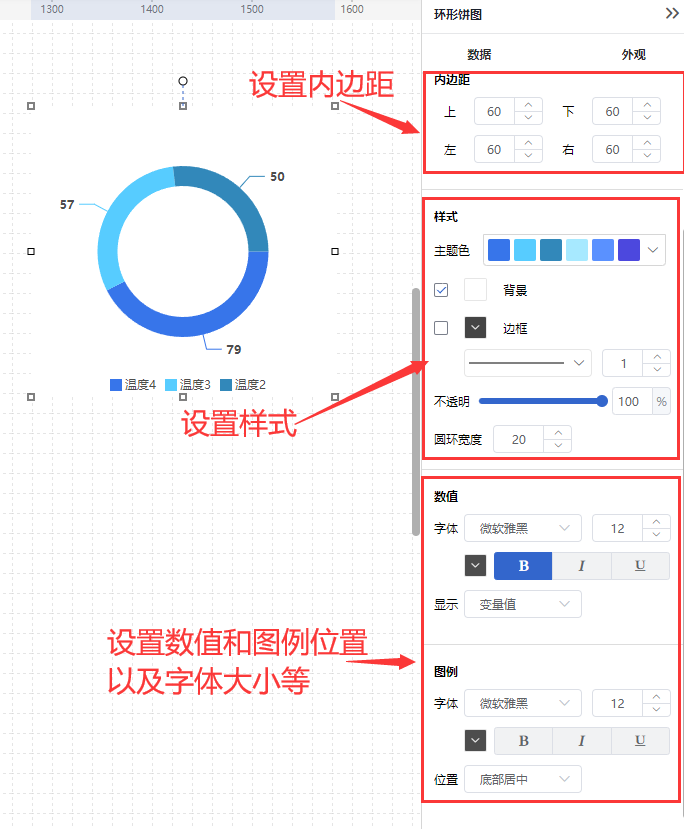

在为控件做完数据设置之后,为了适应组态画面,以达到展示的美观性,可为控件进行一些样式设置,可设置环形饼图的内边距,主题色,和环形饼图背景、边框填充颜色、圆环宽度以及数值显示方式、字体大小等,图例信息的文字样式大小等

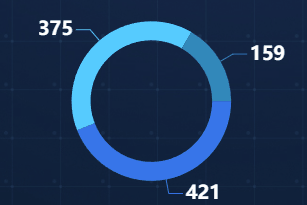

2.4效果展示
