三维场景管理


1、功能说明

三维场景管理可进行三维场景的创建,企业管理员可进行新增及编辑三维模型和素材,创建好的三维场景可在EG设备和数据中心组态中进行使用,您如果对三维场景绑定变量数据方面有更多需求,您可联系您的商务或售后人员进行咨询。

2、功能介绍

2.1功能入口

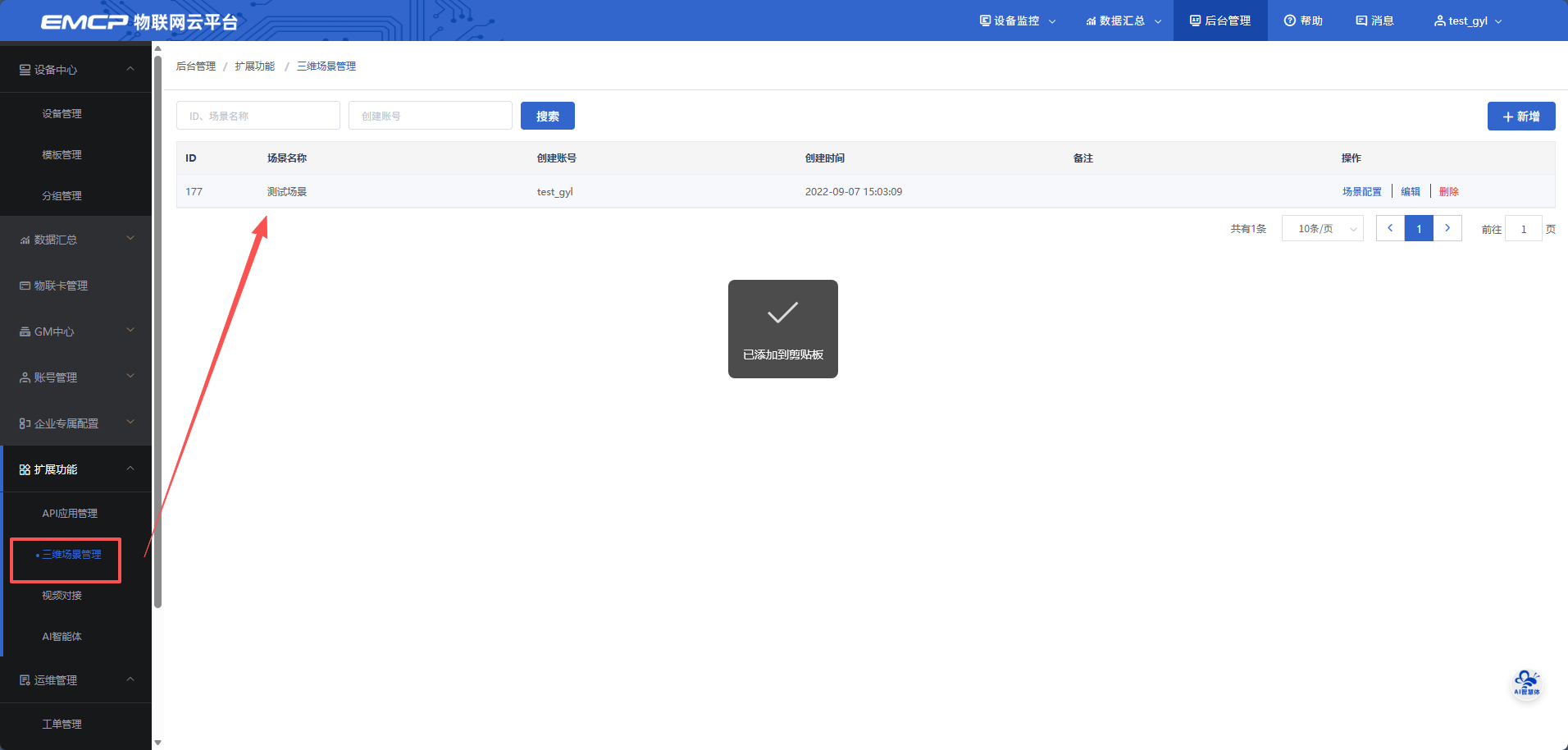

可在【后台管理】-【三维场景管理】中进行进入查看,如图
进入后可查看授权给该企业账号的场景以及创建的场景
【新增】:详见下方2.2新增
【预览】:可预览并体验所选三维场景
【场景配置】:详见下方2.3场景配置
【编辑】:点击此按钮即可对之前创建好名称、脚本、模型、素材等数据进行修改,详见下方2.4编辑
【删除】:点击此按钮,会弹出对话框,二次确认此操作,确认后,该三维场景将会被删除,组态中该3D场景将会失效。
【搜索】:可根据ID、场景名称以及创建账号进行模糊搜索

2.2 新增

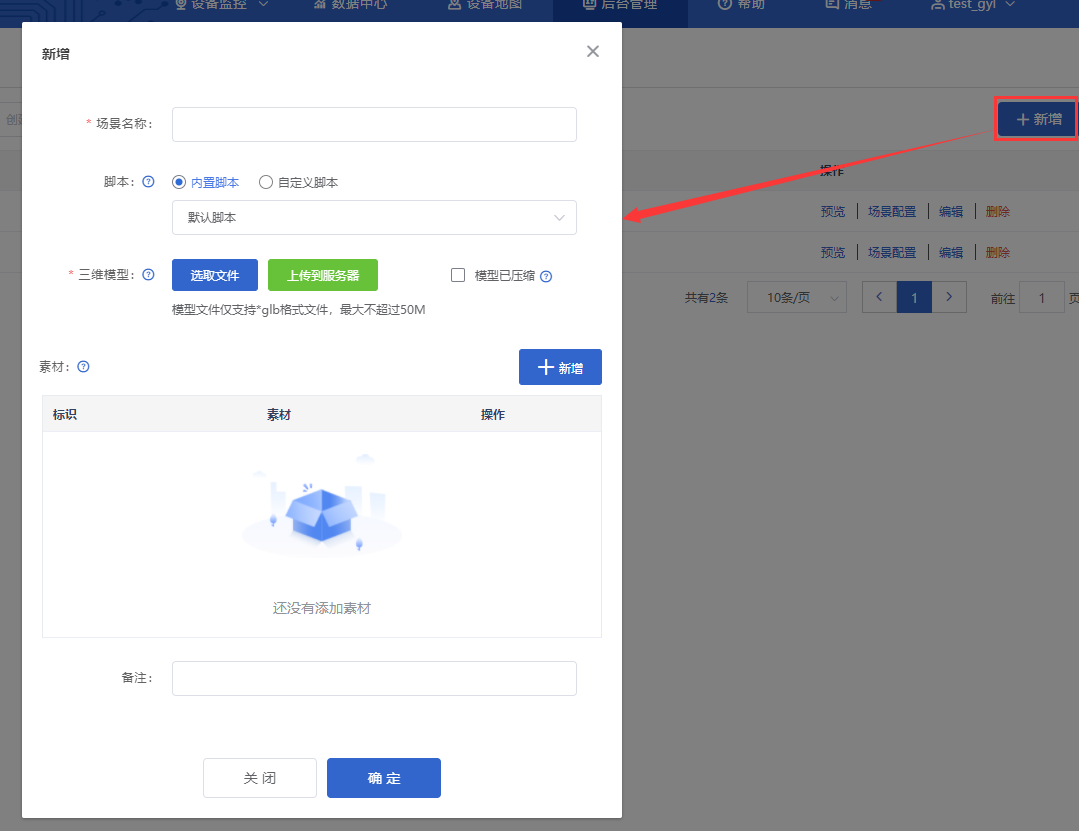

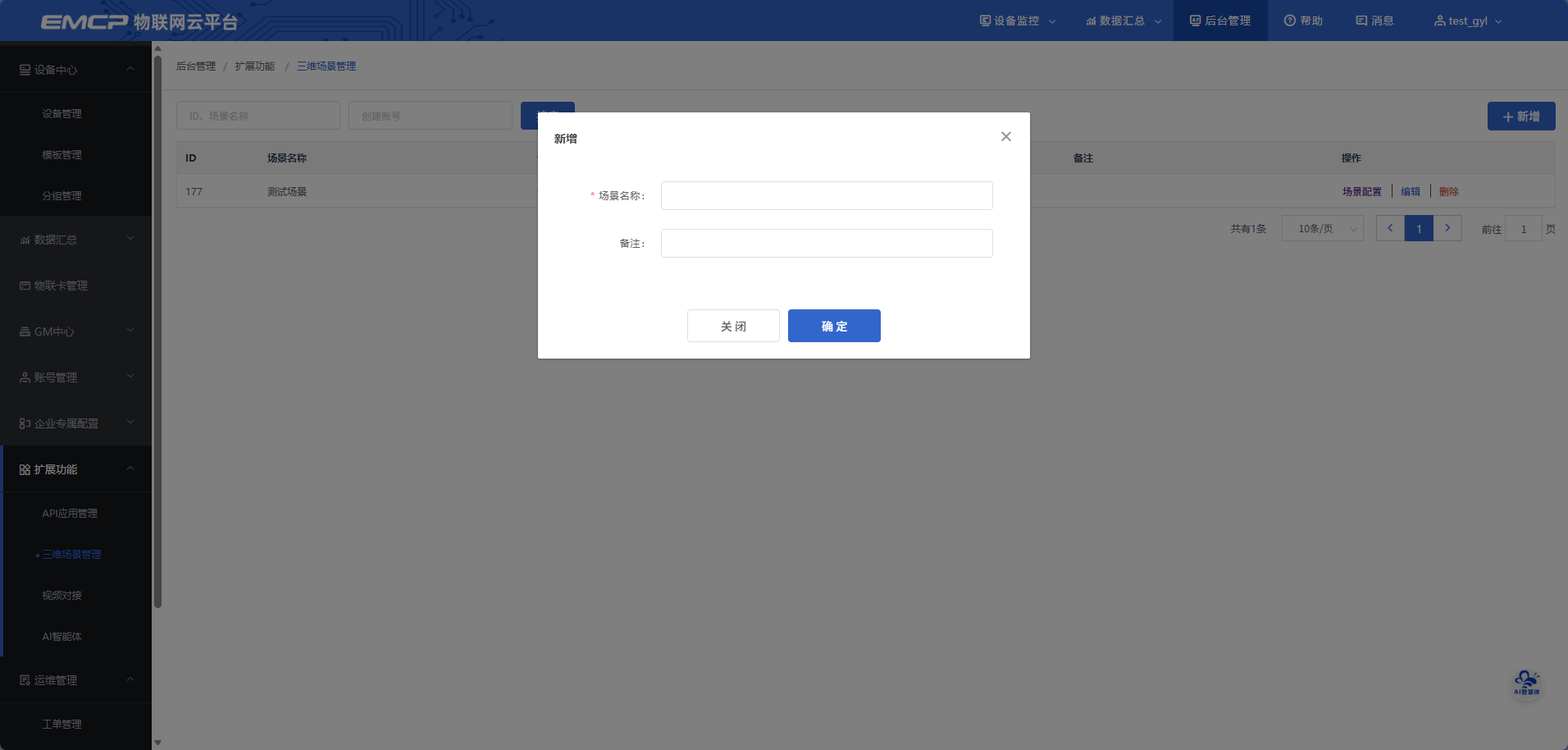

点击【新增】按钮,可增加三维场景,如图,三维场景最多支持创建3个,如有更多需求,请联系商务人员
【场景名称】:用于设定场景的名称,必填项。名称最多15个字符,场景名称不可重复;
【脚本】:可用于将三维模型绑定变量或设置动画效果的交互,如果您对绑定的变量或动效有更多需求,您可联系您的商务人员进行咨询
【三维模型】:用于展示三维模型场景的内容,此处上传的模型可将展示在组态中,先点击【选取文件】进行选择文件,选择完成后,点击【上传服务器】进行上传。模型文件仅支持*glb格式文件,最大不超过50M,如果模型过大可进行压缩,详见模型压缩说明
【素材】:用于展示三维模型中部分动效的素材,例如流动条等,可点击【新增】按钮进行添加,素材最多支持上传10个,并且每个素材不能超过10M,如有更大需求可联系商务人员
【备注】:该三维模型的备注内容,选填项。备注最多支持20个字符

2.3 场景配置

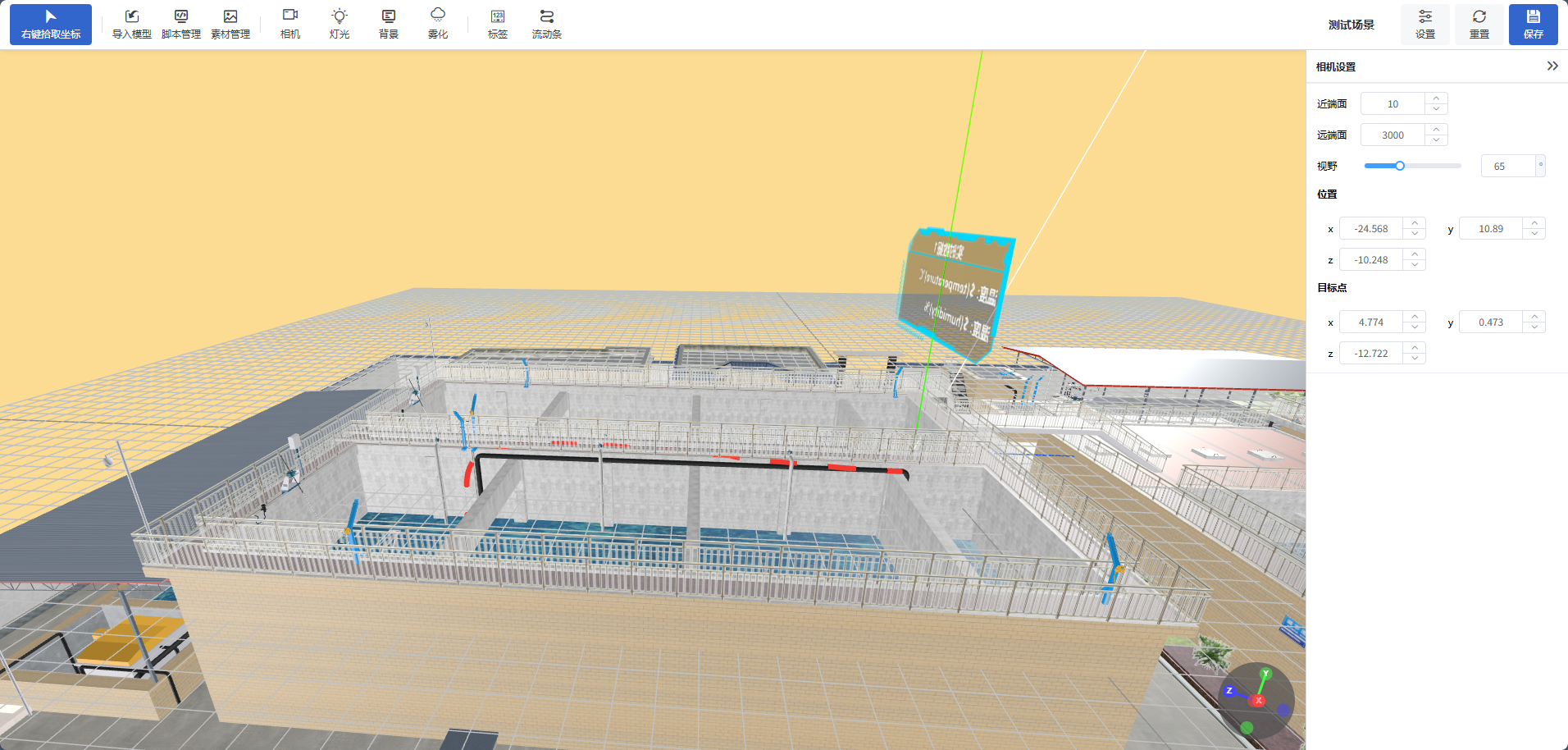

场景配置可以对3D模型在线编辑,支持对模型的相机、灯光、背景和雾化等进行设置与编辑,让用户轻松实现相片级渲染效果和3D模型展示交互。详见场景配置

2.4 编辑

点击【编辑】按钮,可对之前创建好名称、脚本、模型、素材等数据进行修改,注意:对于已授权的三维场景编辑时脚本不支持修改,如图

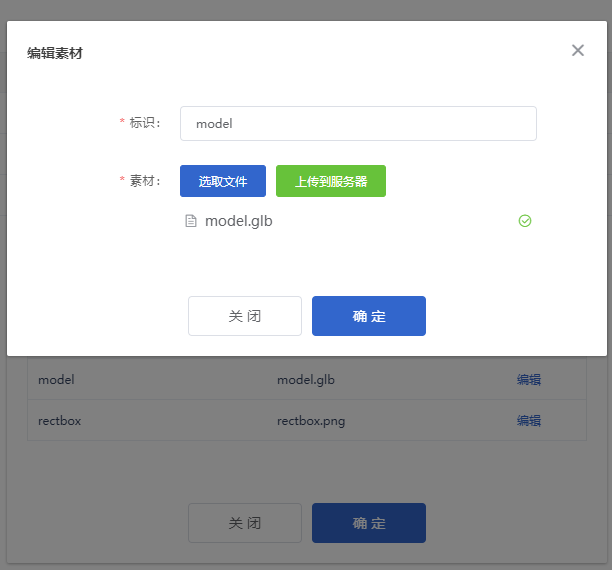

素材可进行新增及删除操作,如需微调素材,请先将原文件删除后再进行重新上传,点击“选取文件”按钮,选择要上传的文件,选择完成后,点击“上传服务器”按钮,可将素材文件上传到服务器,更改完成后,点击“确定”按钮,完成配置。如图
注意:
1. 对于已经创建成功并且能正常使用的三维场景,请谨慎微调场景以及素材,微调后的素材名称务必与原素材名称一致,否则可能会造成3D场景失效
2. 如出现3D场景无效问题,请及时联系您的商务或售后人员。
