常见问题及解决方案


1、西门子200PLC和MCGS触摸屏软件下载链接

西门子老200:链接:https://pan.baidu.com/s/1U2ynwIHgi7cXutC7LBveqQ            提取码:EMCP
MCGSPro:链接:https://pan.baidu.com/s/175deRBbwquZBJrSdlFOKPQ               提取码:EMCP

2、S7-200软件   64位系统找不到访问点的解决办法

S7-20064位系统找不到访问点上解决办法.zip
254 字节

3、USBZ转485模块(FT232RL)驱动

PLC下载器驱动.exe
2.0 MB

4、 我的一体机是带4G模组的,可以远程给触摸屏下载程序吗?

答:由于4G模组只有RS485口,可以给PLC下载程序,不可以给触摸屏下载程序。见8.2节内容。

5、 PLC和触摸屏分别有几个串口?

答:PLC端共有3个串口。
触摸屏分型号,LF-729R有2个串口,LF-738R有3个串口。
另外,PLC和触摸屏已经在内部将1个串口接好了,会占用一个串口,故触摸屏和PLC可用串口数量比实际数量少一个。
如果是带4G模组的一体机,需要占用一个串口和PLC通讯或触摸屏通讯。

6、我想用4G模组采集数据,同时也想用PLC的2个串口外接设备,可以实现吗?

   答:LF-729R和LF-738R均可实现。可以将4G模组拨码开关拨到下方(Q0.0方向),此时4G模组是和触摸屏通讯的(需要在触摸屏程序中做Modbus通讯程序),PLC的2个串口即可外接设备使用。

7、我想用4G模组采集数据,触摸屏要外接设备。同时也想用PLC的2个串口外接设备,可以实现吗?

   答:只可以选择LF-738R(4G)。将4G模组拨码开关拨到下方(Q0.0方向)。此时PLC有2个串口,触摸屏有1个串口可外接。另外,如果想要有更多的RS485接口,这两款触摸屏均不能满足需求。

8、我以前买过蓝蜂的网关,一体机不使用4G远程模块,可以直接和这些网关通讯吗?

答:可以。
    网关和PLC通讯可以使用PLC的2个可外接设备的RS485串口中的任意一个。
    网关和触摸屏通讯可以使用网线、可外接设备的RS485串口。
另外,GM系列连接PLC需要在PLC端做MODBUS从站程序,EG系列连接PLC不需要做程序,使用PPI协议即可。
GM系列网关和EG系列网关连接触摸屏,都需要做MODBUS串口/网口转发程序。

9、我新买的一体机,测试都是正常的,但是修改程序之后触摸屏和PLC不通讯了,怎么处理?

答:需要查看PLC中有没有修改串口号,默认是2。同时需要检查触摸屏程序,PPI通讯中需要正确选择串口。

10、手册上表的存储器16K、14K是什么概念,能写多少程序?

答:西门子S7200编程软件,在编译完成之后在会在编译信息输出窗口显示当前程序和数据块的文件大小。对应关系:程序块放入程序存储器,数据块放入数据存储器。

11、触控一体机扩展线最长多少?

为防止电磁干扰一般越短越好,一般建议最长不要超过1.5米。

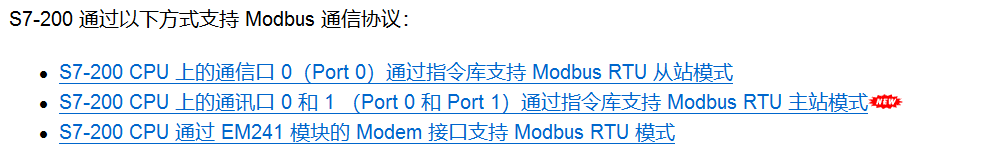

12、西门子S7-200串口modbus通信注意事项

另外,一些国产仿西门子会在端子接口处多引出一个串口,该串口不支持modbus协议,不能修改串口参数,只能使用PPI协议,参数为9600/8/偶/1,从站2。
