数显框


1、应用场景

数显框控件为直观的展示数值的控件,可直接显示所绑定变量的数值并且可以远程控制变量数值写入,例如某设备的实时温度、设备总数、离线设备数等。

2、操作示例

2.1 绑定数据

在数据属性栏中选择绑定设备变量、中间变量或系统变量,点击【选择变量】按钮,选择要绑定的变量,或可双击数显框控件,弹出绑定变量弹窗进行绑定变量

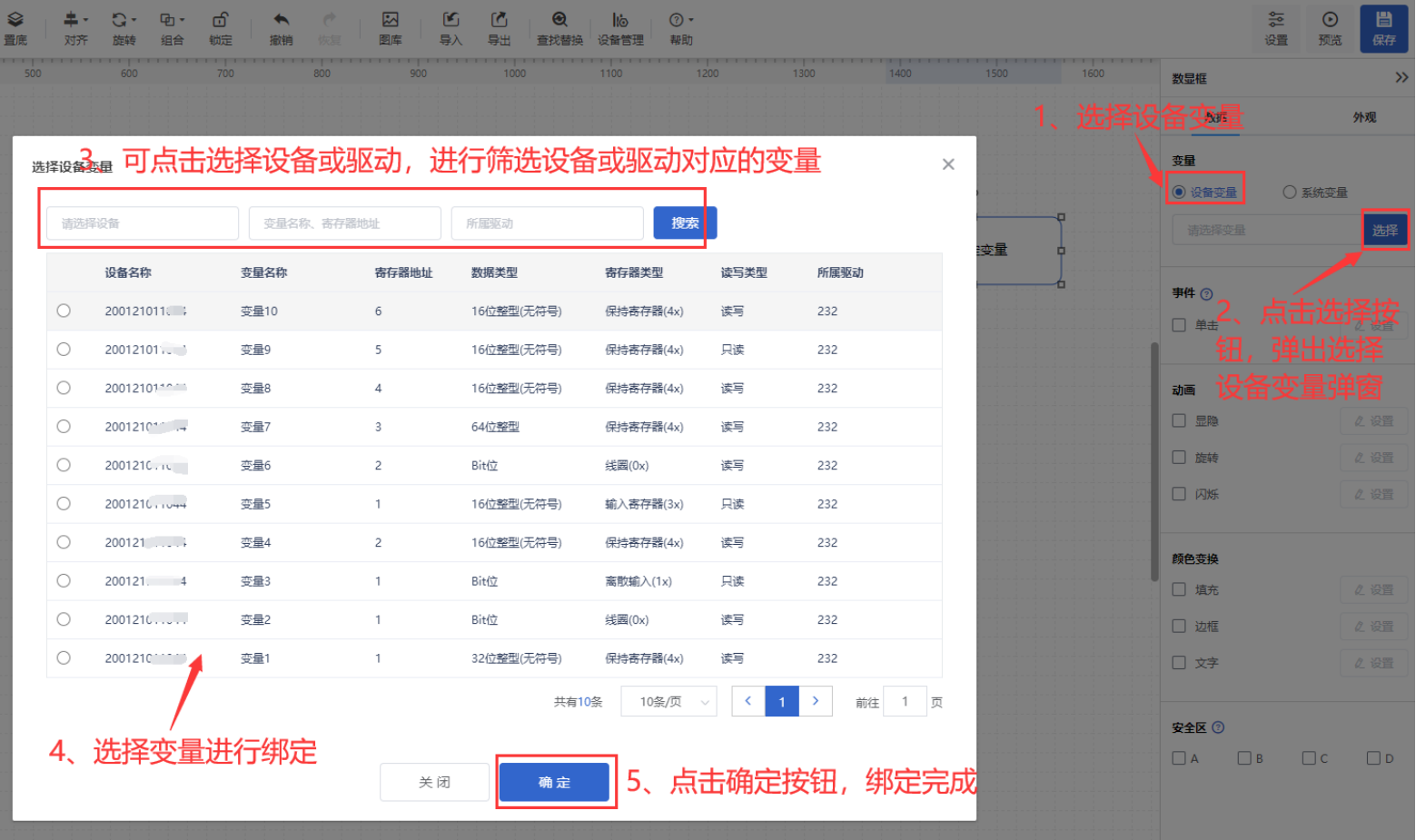

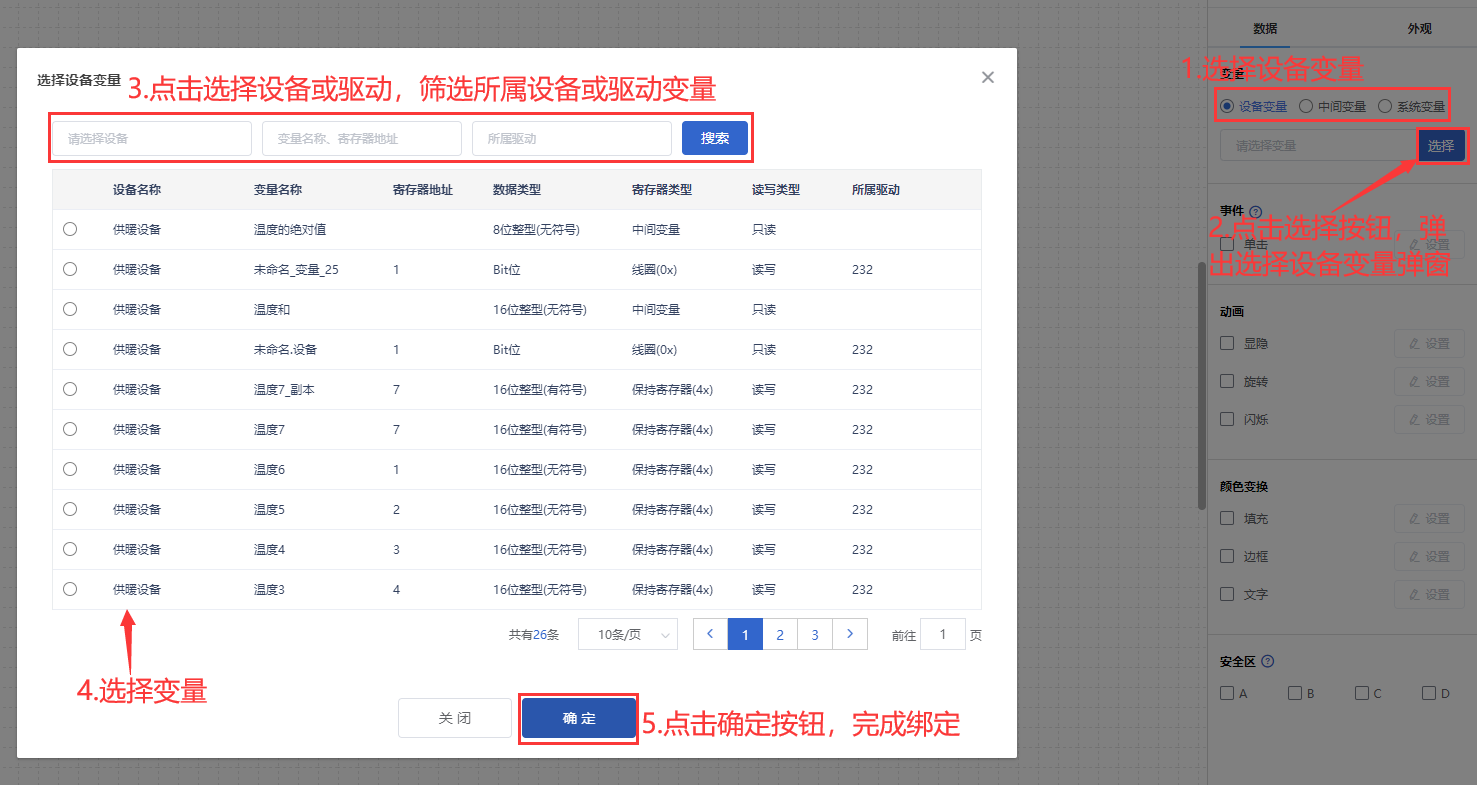

绑定设备变量

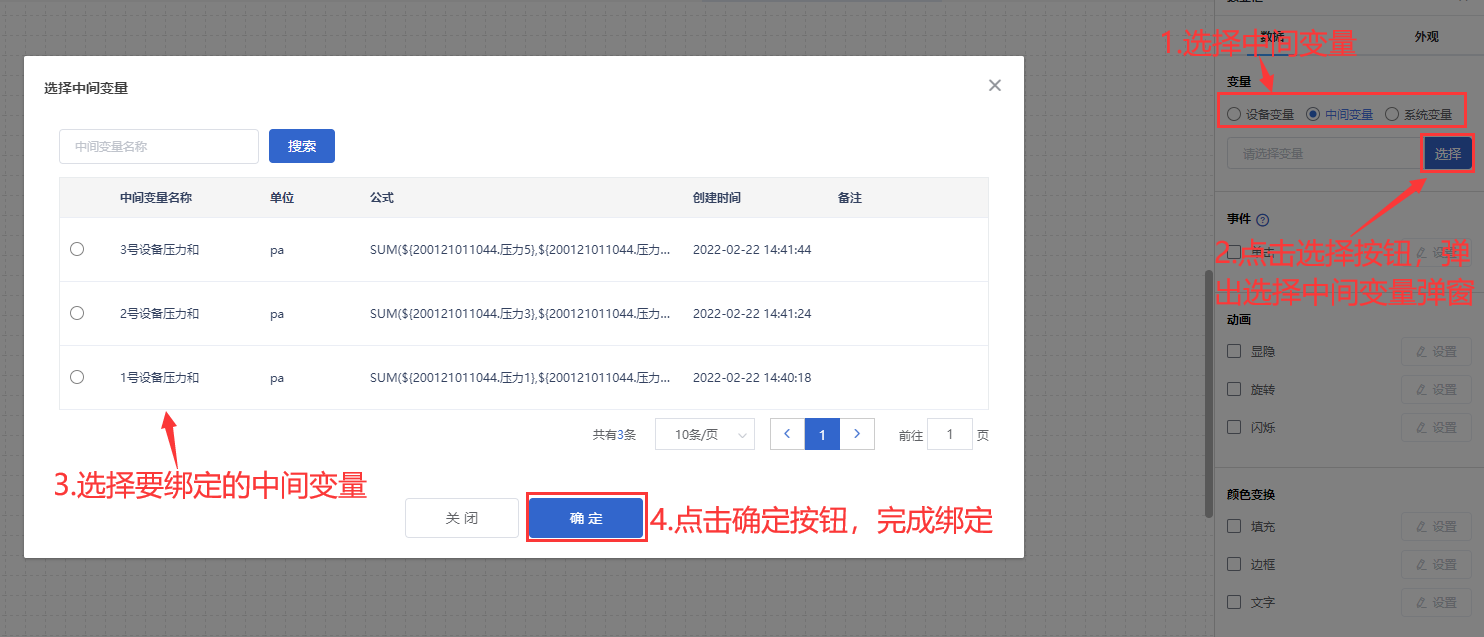

绑定中间变量

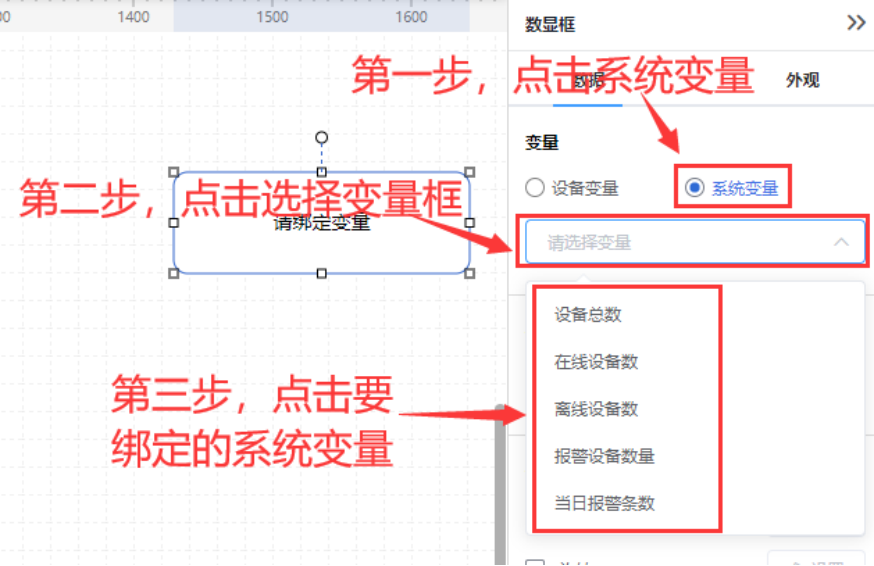

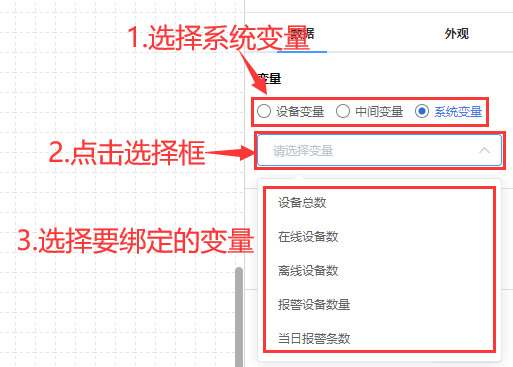

绑定系统变量

2.2 设置单击事件

为数显框控件设置单击事件,可以使数显框控件既可以看到变量数值,也可以进行点击远程控制变量数值写入或者跳转其他功能页面,其中最为常见的点击数显框可以远程控制写入数据,如图
设置完成后,在前台查看时,该数显框既可以显示数值,也可以点击为变量写入数据

2.3 设置动画效果

控件动画效果是控件对于一个或多个数据条件的动画响应功能,当指定数据满足设置的指定条件时,数显框控件进行显隐,旋转,闪烁以及填充边框文字的颜色变换

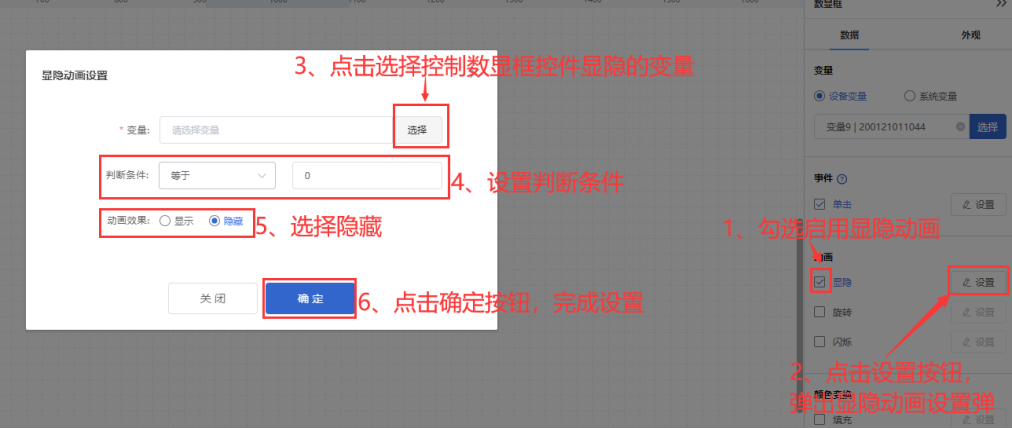

例如为数显框控件设置显隐动画效果,当变量达到判断条件时,数显框控件进行隐藏
其他动画、颜色变换使用方法和显隐类似

2.4 样式设置

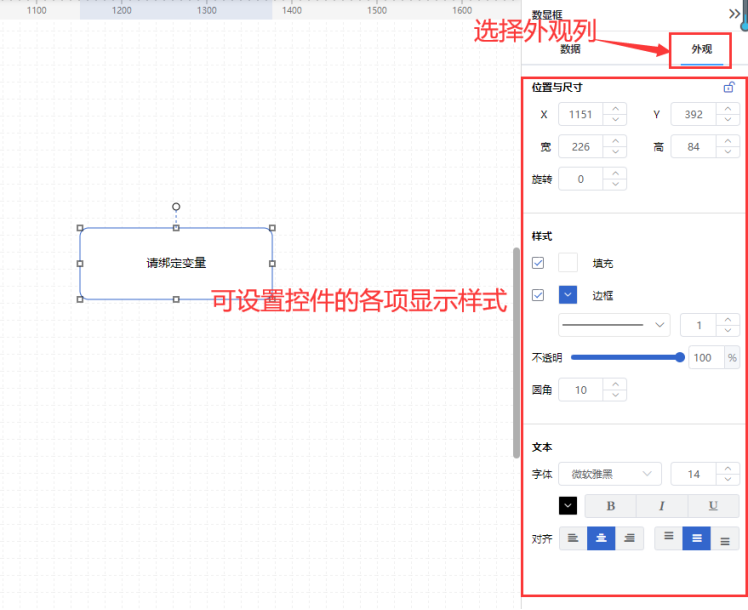

在为控件做完数据设置之后,为了适应组态画面,以达到展示的美观性,可为控件进行一些样式设置,对控件进行颜色填充、边框设置、透明度设置、圆角设置以及数显框中显示的文字字体大小等样式

2.5 效果展示
