曲线图


1、应用场景

曲线图可通过线的升降变化展示出变量的在一段时间内的变化趋势,以及可以展示不同设备相同变量在同一时间的数值对比情况,例如可通过曲线图展示一段时间内单个设备温度的变化趋势,也可以绑定多个设备的温度,可通过曲线图进行对比,分析哪个设备的热损比较大

2、操作示例

2.1 绑定数据

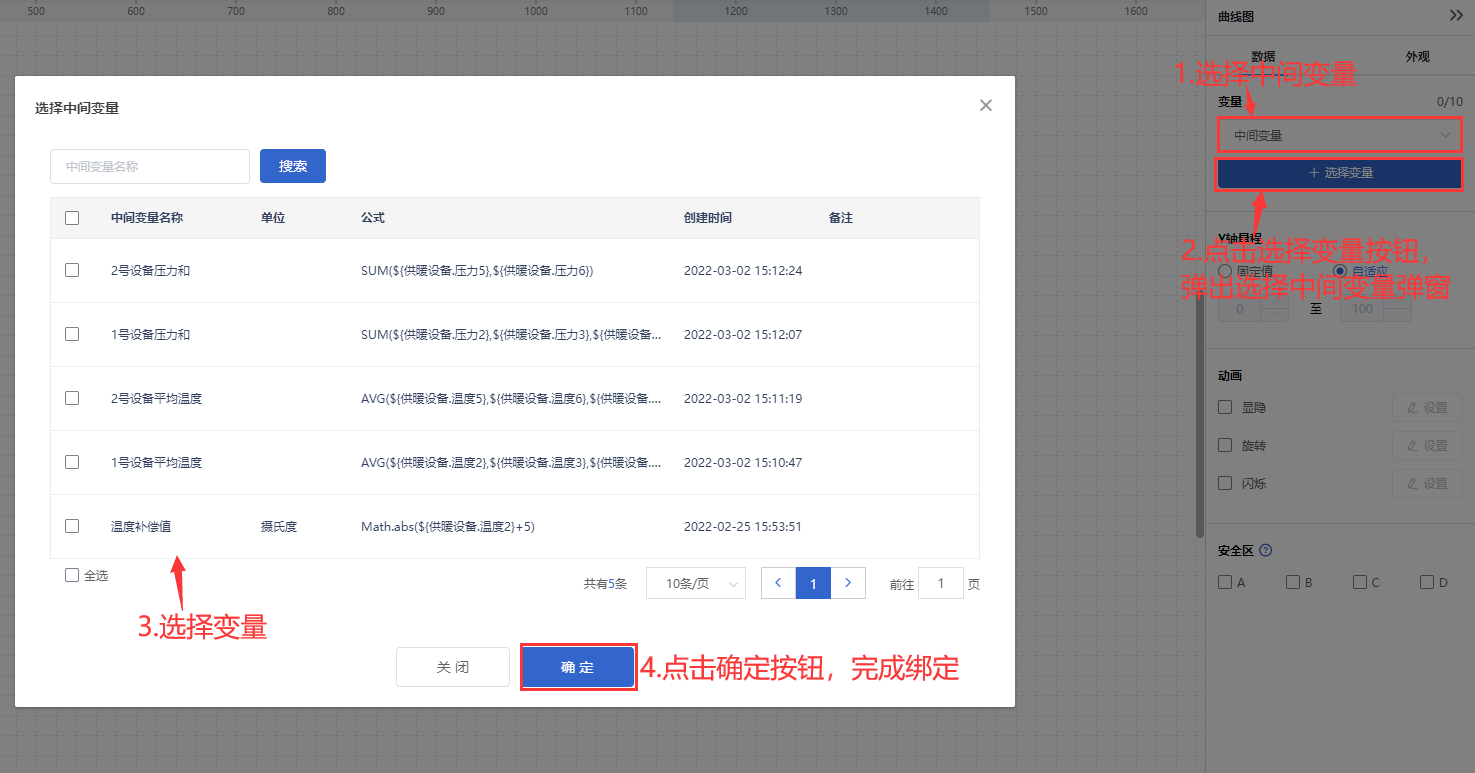

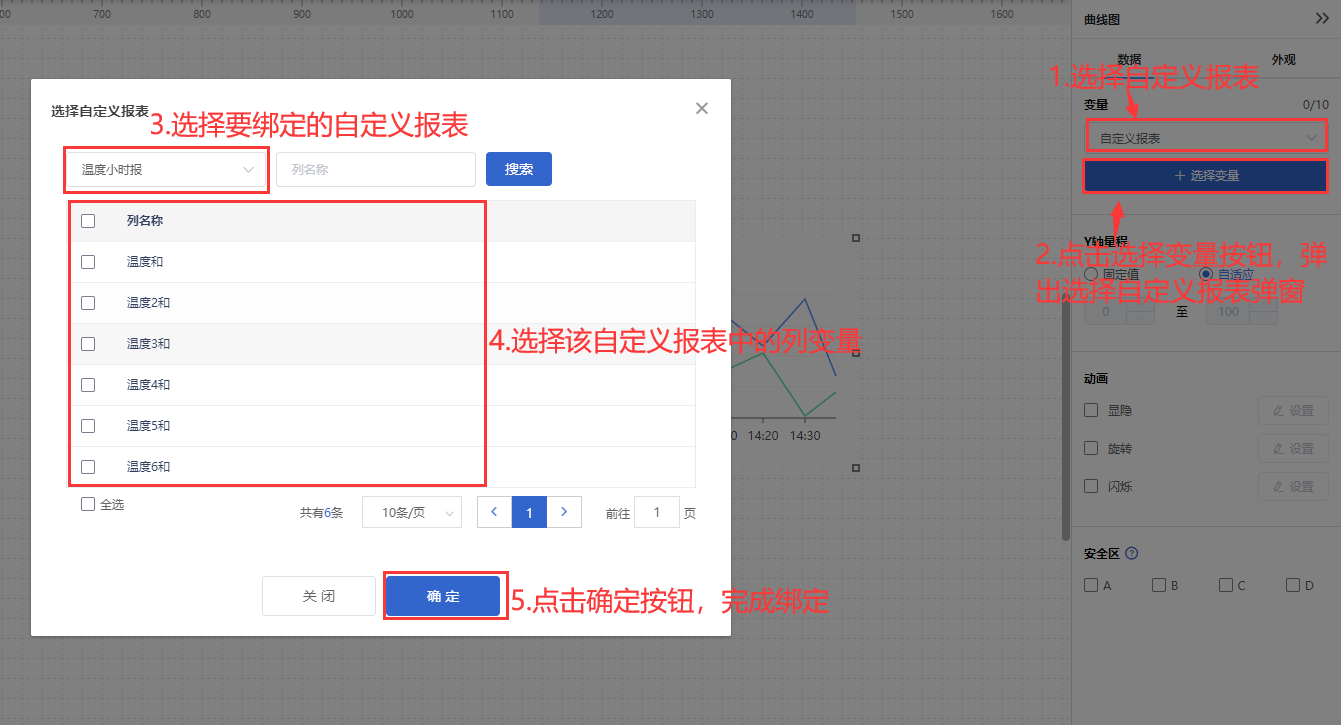

曲线图可绑定设备变量和历史报表,点击【选择】按钮,选择要绑定的变量,或者双击曲线图控件,弹出绑定变量弹窗进行绑定变量,曲线图最多可绑定10个变量

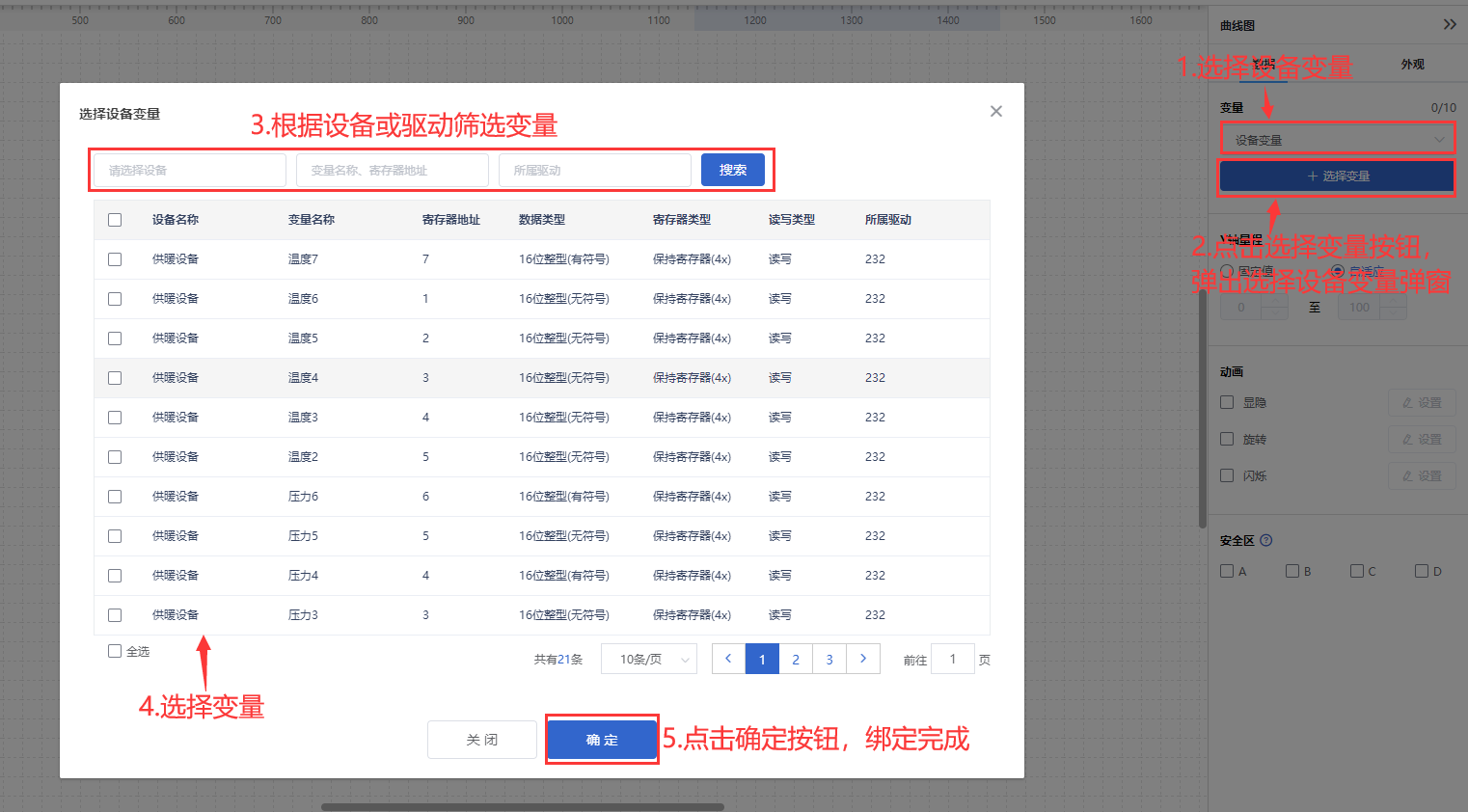

绑定设备变量

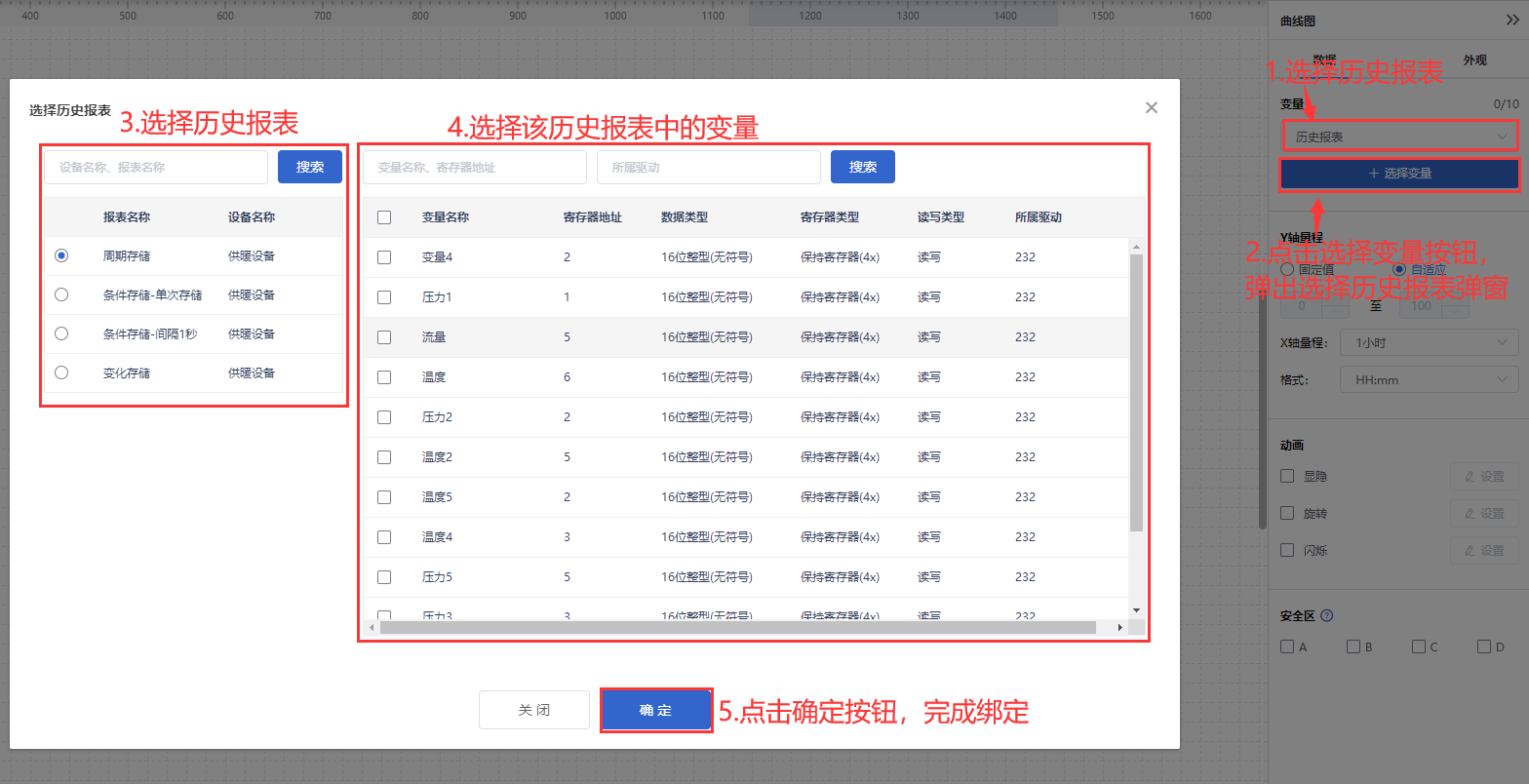

绑定历史报表

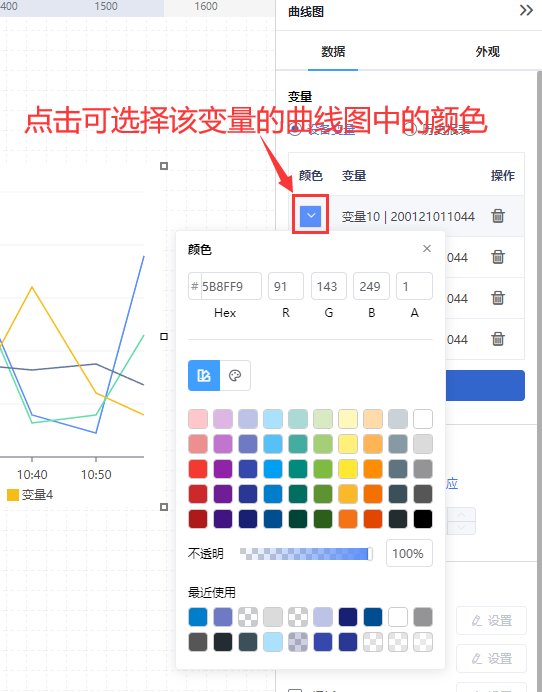

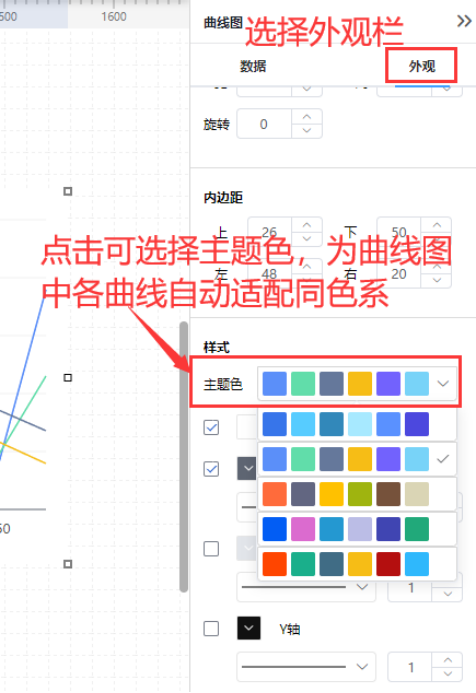

绑定完数据后,可点击每个变量前面的填充颜色选择框中,选择对应变量在曲线图中的曲线颜色,也可在外观属性栏中选择主题色,可自动将所有曲线颜色适配为同色系

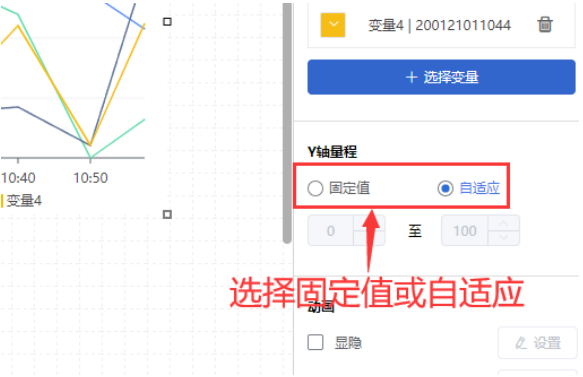

2.2 设置Y轴量程

绑定完数据之后,可按照数据的大小来设置曲线的Y轴量程或者也可选择自适应,即可根据数据大小来自动调整Y轴量程大小

2.3 设置动画效果

控件动画效果是控件对于一个或多个数据条件的动画响应功能,当指定数据满足设置的指定条件时,曲线图控件进行显隐,旋转,闪烁

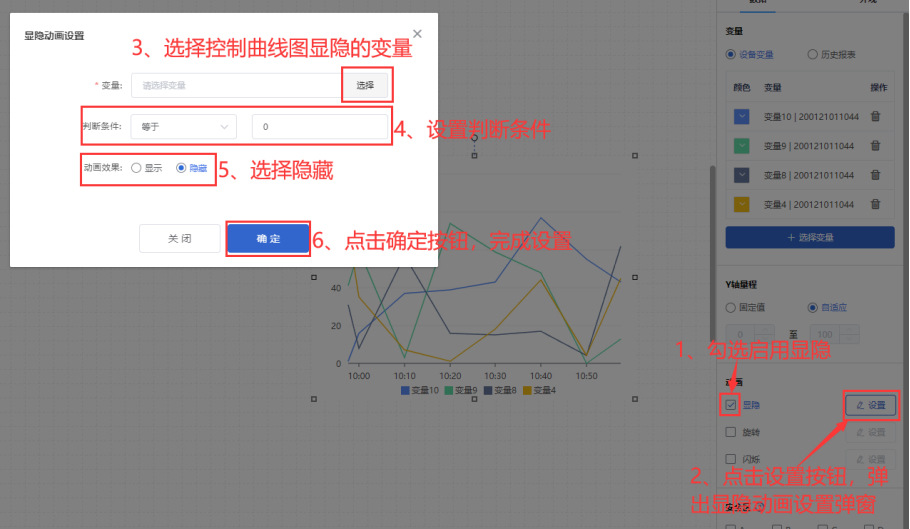

例如为曲线图控件设置显隐动画效果,当变量达到判断条件时,曲线图控件进行隐藏
其他动画使用方法和显隐类似

2.4 样式设置

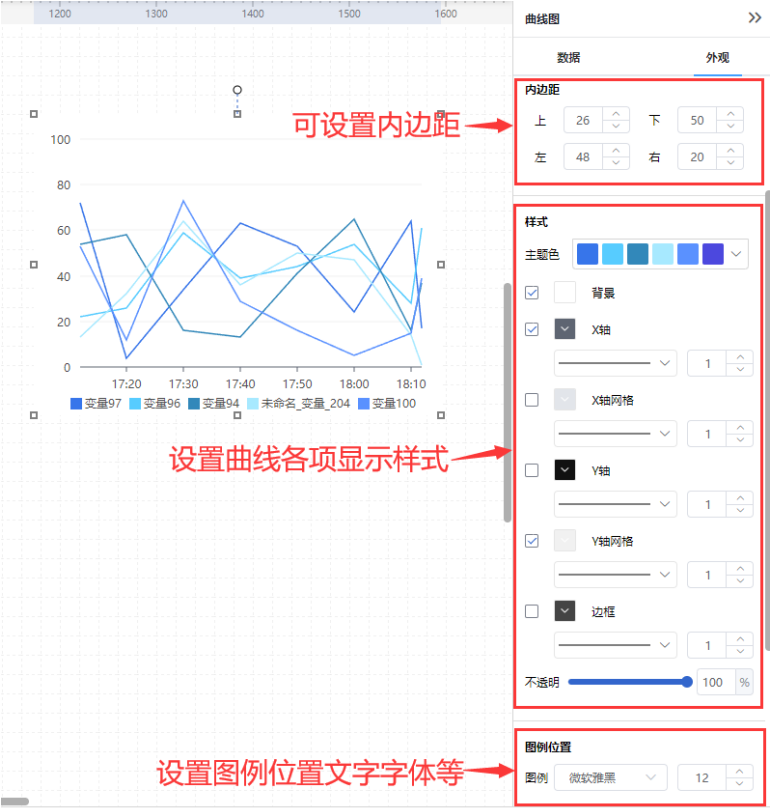

在为控件做完数据设置之后,为了适应组态画面,以达到展示的美观性,可为控件进行一些样式设置,可设置曲线图的内边距,曲线图的主题色,和曲线图填充颜色以及x轴y轴和x轴y轴网格线的设置,图例、标注信息的文字样式大小等

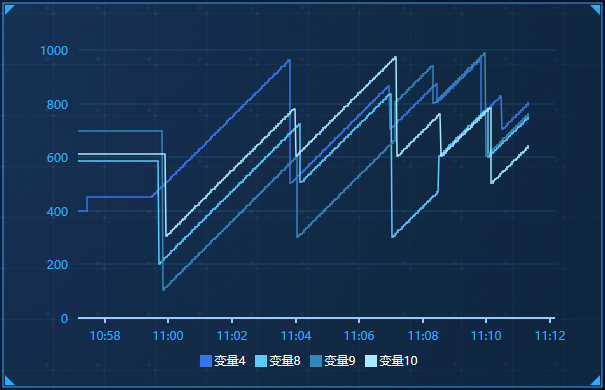

2.5 效果展示
