网口连接组态王---MODBUS转发


前言:组态王软件广泛应于工业控制领域,是一款性能高,运行稳定的工业组态软件。此次我们要把组态王软件通过modbus驱动连接到EMCP设备管理云平台,实现电脑Web页面、手机APP和微信对组态王软件内部0,1寄存器的远程监控和3,4寄存器的远程读写。

一. 准备工作

1.1 我们需准备如下物品

1)     安装好组态王软件的电脑一台(此案例安装的是组态王6.55版本)。
2)     河北蓝蜂科技的EG20网关一台,天线和电源适配器(以下用EG20作为实例)
3)     SIM卡一张,(移动、联通或电信卡)
4)     DP9针母头一个。
5)     电工工具、导线若干。
物料准备如下;

1.2 EG20准备工作

1、 保证网关可以正常联网,可通过4G卡(移动/联通/电信流量卡,大卡)联网(需接上随网关附带的天线)或通过网线联网(需将路由器出来的网线接到网关的WAN口);
2、 网关接12V或24V直流电源,上电。(注意,电源正负极不要接反)。

1.3 组态王电脑准备工作。

在电脑安装组态王软件,电脑网口与EG20的LAN口使用网线连接。并且此网口需要在电脑端设置为固定IP模式,如下图:

二. 组态王MODBUS-TCP 服务器创建

下面以一个组态王测试工程来演示如何创建组态王的MODBUS-TCP服务器。
第一步,新建一个工程,命名为《MBTCP》。
第二步,设置组态王的网络配置,设置为单机模式,并确定IP为已经设置好的固定IP。
第三步,添加MODBUS-TCP服务器设备,如下图:
第四步,定义设备名称和设备从站地址。
第五步,并配置通讯参数,选择默认即可。配置完成。
第六步,创建变量,此处我们创建Date01、Date02、Bit01、Bit02四个变量。4个变量都作为实时数据进行监控,Date02和Bit02作为读写数据进行操控。
第七步,在“工程浏览器”中新建画面“MBTCP”,双击“MBTCP”进入画面编辑,选择文本控件,创建4个数据的显示文本,并且将文本链接为点击可以输入。
第八步,运行工程,在菜单中选择“切换到 View”,在弹出的“运行系统”窗口中点击菜单中的“画面”→“打开”。
在弹出的画面中双击“MBTCP”打开工程画面。此时我们创建的工程就在右下图中显示了出来。我们可通过查看变量值和改变变量值(鼠标双击“00”对数据值进行更改)。

三、 EMCP平台设置

用管理员账号登录EMCP平台www.lfemcp.com (建议使用360浏览器极速模式、谷歌浏览器(Google Chrome)或者支持Chromium内核的浏览器),对EMCP云平台进行设置。具体操作参照《EMCP物联网云平台用户手册》。登录EMCP后首先进入设备列表显示页面,因为我们未创建任何设备,所以是一个空页面,我们需要按照以下步骤进行操作。

3.1 新增EG设备

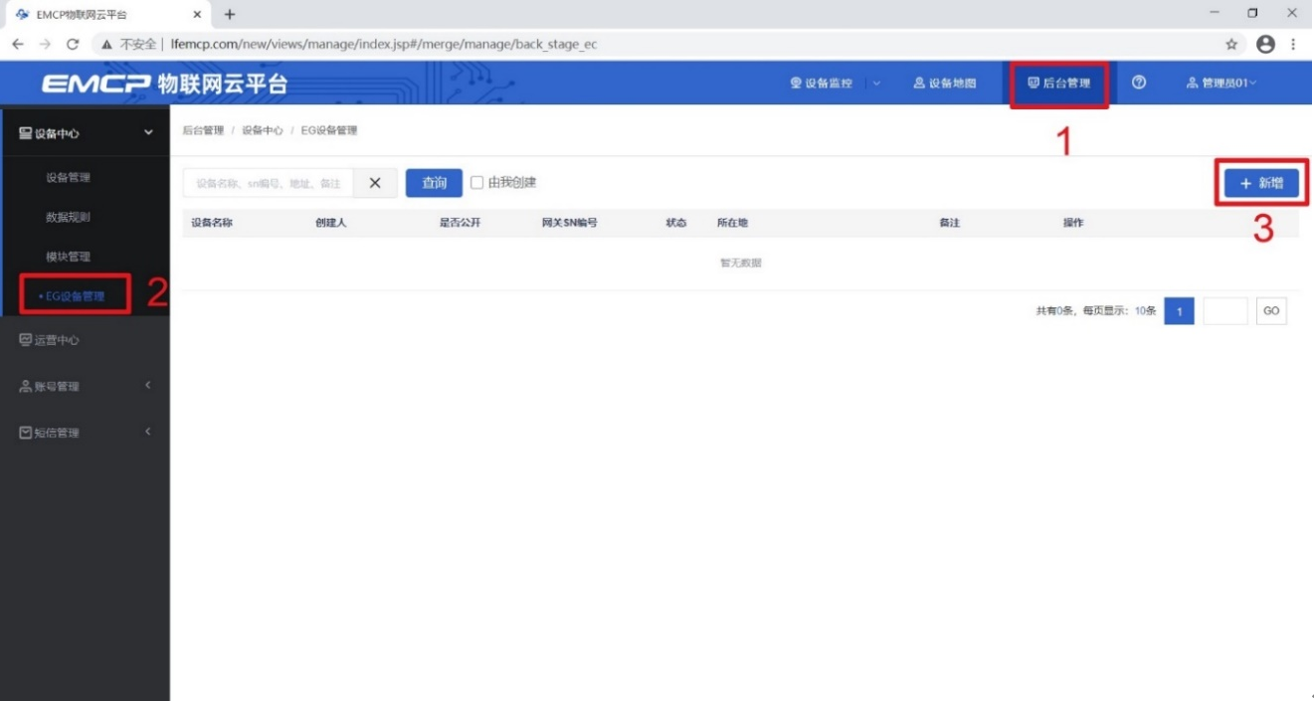

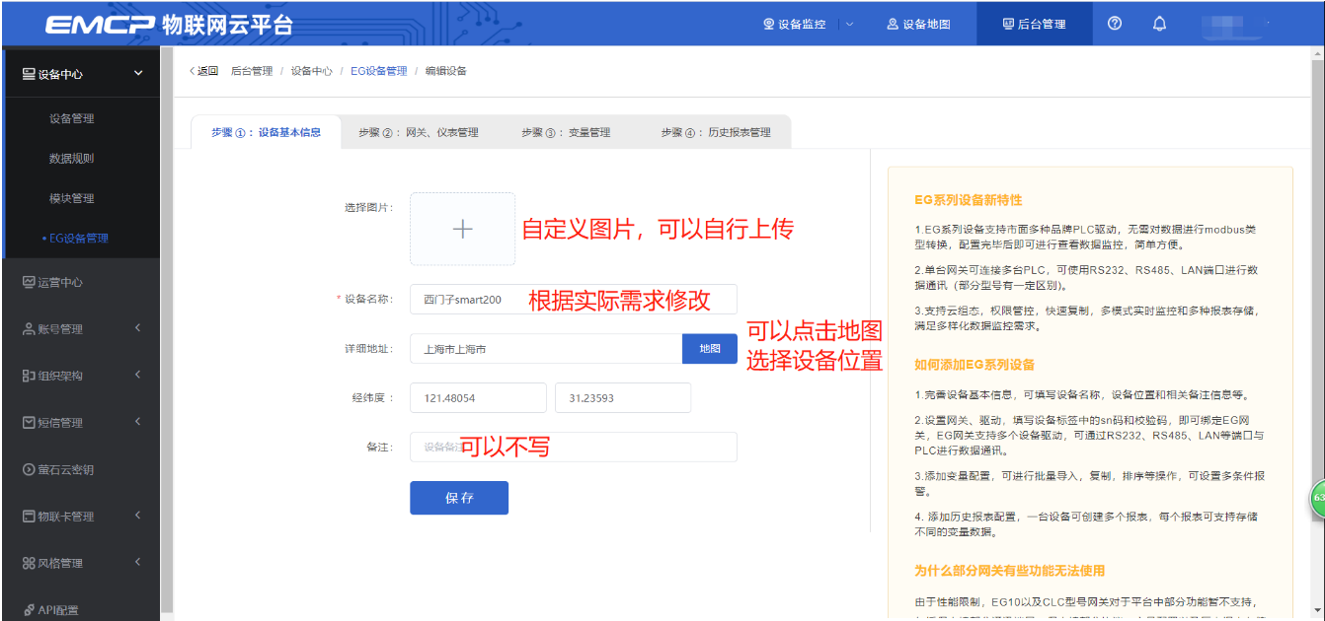

步骤:点击【后台管理】(只有管理账号才有此权限)→【设备中心】→【EG设备管理】→【+新增】→    填写设备信息→点击【保存】。其中,【设备名称】必填,其余选项均可选填。

3.2 远程配置网关

EG设备管理网关配置中最主要两个地方需要配置,一是配置网口通讯参数。二是创建modbus驱动。下面分步骤对此功能进行讲解。注:网关只有在线后才可以进行远程配置。

3.2.1 网关绑定

步骤:点击【保存并下一步】后进入【②:网关、仪表管理】,填写【SN编号】和【验证码】→【保存并下一步】。
SN和验证码在网关的机壳标签上,SN为12位纯阿拉伯数字,验证码为6位纯大写英文字母。【备注】可以根据需求填写,编辑完成后点击【保存并下一步】。 (带*必填项)
此时在“网关基本信息中”可以看到绑定的网关是否连接到平台(成功登录平台可以看到“在线”绿色字样,如果不成功则显示“离线”灰色字样,此时请检查网络或网络信号)。

3.2.2 通讯参数设置

我们要使用网线和组态王进行通讯,所以我们要设置EG20网关的LAN口通讯参数。
步骤:点击【通讯口设置】→选择【LAN设置】→选择【手动设置IP】→填写【IP地址】、【子网掩码】→点击【保存】。IP地址需要与西门子PLC的IP地址同一网段。
此案例中带有组态王的电脑IP地址为192.168.2.2。
注意:
1、此处的IP地址是EG20网关的LAN口IP地址,要和PLC同一网段。
2、如果网关是使用网线上网,填写的网关LAN口IP地址和PLC的IP地址都不要与WAN口IP地址同一网段(点击【联网信息】即可查看WAN口IP地址)。

3.2.3 创建设备驱动

在通讯参数设置完成后,点击界面中央的【添加驱动】→填写设备驱动信息→【保存】。或者点击【+新增】也可以进行添加驱动的操作。
基本配置介绍:
【驱动名称】:必填项,自定义即可,当有多个驱动时进行区分。
【品牌】:必填项,选择“通用modbus设备”。
【型号】:必填项,选择“Modbus TCP”。
【设备地址】:必填项,设备地址根据组态王设置的从站号进行填写,本案例组态王从站号为“1”,所以此处填“1”。
【IP地址】:必填项,为网关所连设备组态王的IP地址,此地址必须和组态王内部设置的“IP地址”一致,如果不一致请修改。
【端口号】:必填项,为网关所连设备组态王的端口号,此地址必须和组态王内部设置的“端口号”一致,如果不一致请修改。
高级配置介绍:
【最小采集周期】:是网关采集设备数据的时间间隔,单位:ms。如设置1000ms,即网关1s采集一次设备数据。
【通讯等待时间】:网关接收通讯数据等待时间。可根据需要进行调整,默认1000ms。
【16位整型】、【32位整型】、【32位浮点型】:是指对应数据类型的解码顺序。一般默认设置即可。
【分块采集方式】:0— 按最大长度分块:采集分块按最大块长处理, 对地址不连续但地址相近的多个分块,分为一块一次性读取,以优化采集效率;1— 按连续地址分块:采集分块按地址连续性处理,对地址不连续的多个分块, 每次只采集连续地址,不做优化处理。直接选择默认即可。
【4区16位写功能码】:写4区单字时功能码的选择。直接选择默认即可。

3.3 添加变量

步骤:点击【③:变量管理】→【+添加变量】→填写变量信息→【保存】。
变量介绍:
【仪表、PLC】:必填,选择刚才创建的驱动即可。根据实际情况选择。
【变量名称】:必填,自定义即可。注意不能有重复的名称。
【单位】:非必填,自定义即可。在列表展示时,变量会带上单位展示。
【寄存器类型】:必填,在组态王中,0,1寄存器对应【线圈(0x)】, 3,4寄存器对应16位【保持寄存器(4X)】,8,9寄存器对应32位【保持寄存器(4X)】。
【寄存器地址】:必填,地址填写时不带寄存区标志符,具体对应设置见下方图片:
注:以00001,10010,40011,90050,30081,80065为例
【数据类型】:必填,根据实际需要选择即可。
【小数位数】:非必填,根据需求填写。
【死区设置】:非必填,默认即可。根据需要填写即可。更详细的说明请参考后面“?”帮助。
【状态列表】:非必填。可将数值直接与文本映射。如值为“10”,映射字段为“设备故障”,则当采集到变量的值为“10”时,会直接在设备监控和历史报表中显示“设备故障”。
【数值运算】:非必填。可将采集到的数据根据填写的公式进行计算,更详细的说明请参考后面的“?”帮助。
【读写方式】:可根据需求自行修改该寄存器的读写方式,默认为只读。
在组态王中,内部寄存器与寄存器类型对应关系如下表:
添加完成后,【变量管理】如下图所示,此时可以点击【数据测试】按钮检查变量值能否采集到,或者值是否正确。

3.4 报警设置

可以根据需要给变量设置报警,当产生报警时,会在电脑网页端进行报警展示,在手机APP和微信进行报警推送。设置步骤:点击需要报警的变量后面的【报警】→【新增】→填写报警信息与条件→【确定】。如下图所示:

3.5 报表管理

创建完变量后可以点击“④历史报表管理”根据自己的需求创建历史报表。【历史报表】可以满足不同的应用场景下,来记录历史数据,【历史曲线】是根据报表生成的曲线,方便客户以曲线形式查看变量变化趋势。如下图界面所示:
周期存储:按照固定时间间隔,定时对数据存储记录。
条件存储:当某一变量到达一定条件,对部分数据进行“间隔存储”或“单次存储”。
变化存储:当某一变量变化超出一定范围后(高低限),对部分数据进行单次记录(如:某一数据报警后对关联数据进行记录)。

3.6 画面组态

点击【⑤组态管理】即可进入组态管理界面,此处可以设置数据监控中的展示方式(组态展示或列表展示,默认为组态展示)。可以在此处选择使用组态展示形式来展示对应数据规则。
如下图界面所示:
点击界面中间的组态界面列表后方的【编辑】项,进入编辑页面。通过组态编辑页面我们可以任意绘制图片、文字、数显框、按钮、指示灯、管道、设备等控件,详细功能请参考《EG设备组态编辑使用说明》。

四. 实验效果

运行组态王画面,并随意设置4个数据的值,如下图:
用户登录EMCP平台(www.lfemcp.com),点击”组态王“设备的图片或设备名称进入设备即可查看、修改相关数据。
