1、驱动简介
西门子200(包括S7_21X、S7_22X等)和200smart（包括ST20、SR40等）使用串口通讯，外部设备可通过此口采集与PLC进行数据交互。按照下述过程操作即可实现网关与PLC直接通讯（协议名称为PPI）。
默认串口参数：9600/8/偶/1。
串口号：默认为2，可在PLC程序中修改串口参数。
通讯方式：一主一从，一主多从

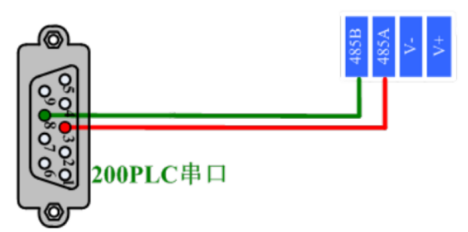

硬件接线：网关连接PLC的RS485接法如下图所示，3接A，8接B。
2、网关通讯口配置

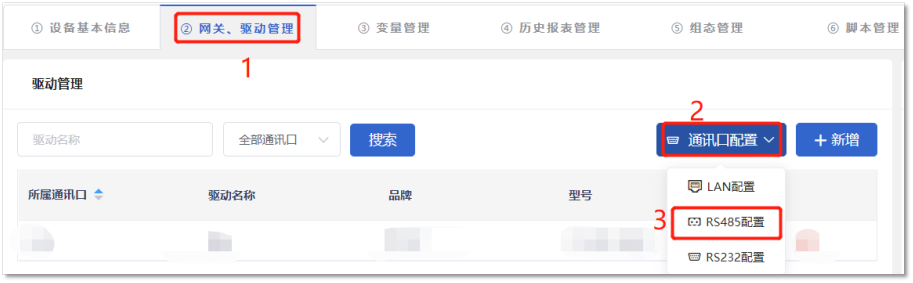

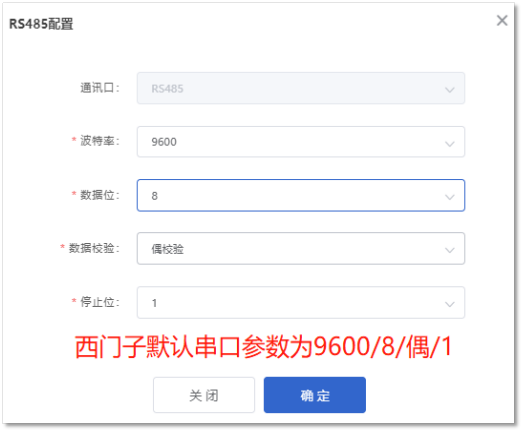

RS485通讯口配置路径：【②：网关驱动管理】→【通讯口配置】→【RS485配置】。在弹出窗口中填写RS485配置，此处参数需要和PLC保持一致。
修改PLC通讯参数的具体方法见附录2（西门子200串口通讯参数配置）和附录3（西门子200smart串口通讯参数设置）。
3、网关驱动配置

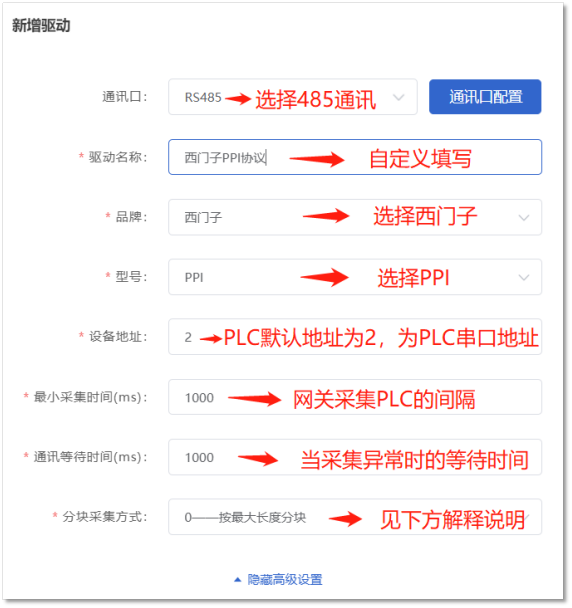

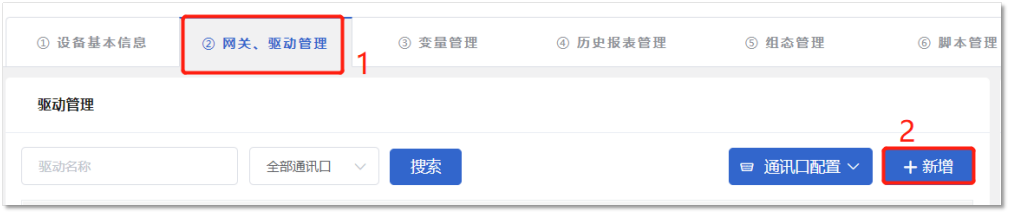

网关配置驱动路径：【②：网关驱动管理】→【+新增】。在弹出界面中填写驱动信息：
【通讯口】：选择RS485。此处可选LAN/RS232/RS485。
【驱动名称】：用于区分不同型号的驱动，例如“西门子200”。
【品牌】【型号】：分别选择西门子，PPI。
【设备地址】：PLC设备地址，可设定范围1－31，默认值为2。
【最小采集时间】：是网关采集设备数据的时间间隔，单位为ms，默认是1000ms(1秒)，根据采集数据量的大小，设置值可适当调整。
【通讯等待时间】：网关接收通讯数据等待时间，默认1000ms。设置太小可能导致通讯不上（建议大于1秒）。
【分块采集方式】：一般不用修改，默认即可。0－按最大长度分块：采集分块按最大块长处理，对地址不连续但地址相近的多个连续地址合并一次性读取，而不是多次读取，提升采集的效率。1－按连续地址分块：采集分块按地址连续性处理，对地址不连续的地址分多次读取。该项多用于仪表类通讯。
例如：有寄存器地址分别为1~5、7、9~12的数据需采集，如果选择“0－按最大长度分块”，则两块可优化为地址1~12的数据打包1次完成采集；如果选择“1－按连续地址分块”，则需要采集3次。
4、网关变量配置

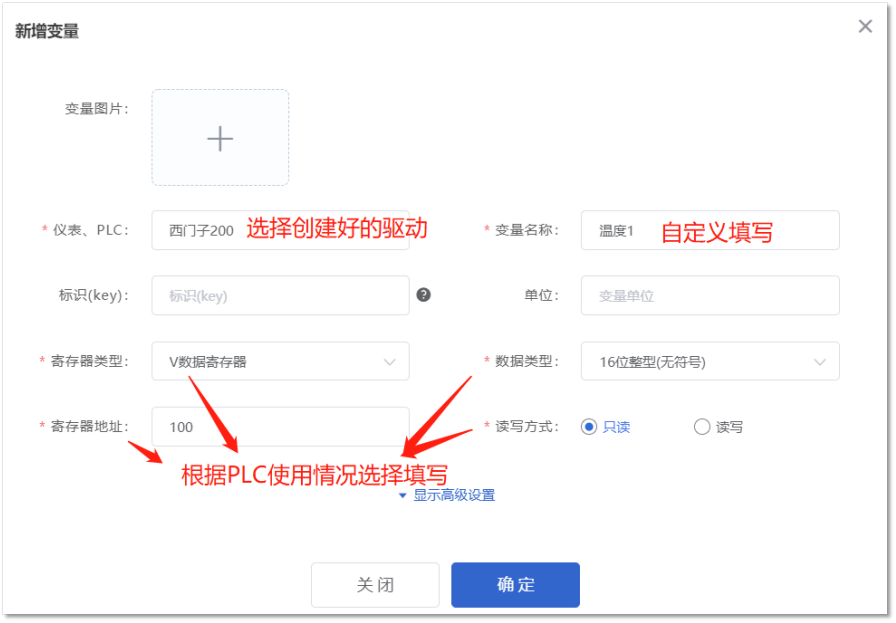

变量设置路径：【③：变量管理】→【+添加变量】，填写变量信息：
变量介绍：
【变量图片】：在列表展示时显示的变量图片（一般不用）。
【仪表、PLC】：选择已创建的驱动名称（如上述创建的“西门子200”驱动）。
【标识（key）】：可用于脚本编程、中间变量计算等功能，详细说明点击【?】帮助（不常用）。
【变量名称】：自定义即可（如“温度1”），注意变量名称不允许重复。
【单位】：此单位会出现在历史数据、曲线的图例中，自定义填写。
【寄存器类型】：填写对应西门子200PLC的寄存器类型（平台中支持的寄存器类型有：I、Q、V、M、SM、AI、AQ、T、C、HC）。
【寄存器地址】：地址填写时不带寄存区标志符，与实际寄存器地址一致。具体下图“平台地址填写举例”。
【数据类型】：根据实际需要选择即可。
【小数位数】：对于数值型的变量确定显示的小数位数，根据需求填写。
【死区设置】：默认即可。根据需要填写即可。详细说明点击【?】帮助。
【状态列表】：一般不用。可将数值直接与文本映射。如值为“10”，映射字段为“设备故障”，则当采集到变量的值为“10”时，会直接在设备监控和历史报表中显示“设备故障”。
【公式】：一般用于数据的工程换算和数据处理。详细说明点击【?】帮助。
【读写方式】：可选择 “只读”和“读写”两种方式。
注：“寄存器类型”、“寄存器地址”、“数据类型”、“读写方式”的设置规则见附录1（寄存器地址范围表）。

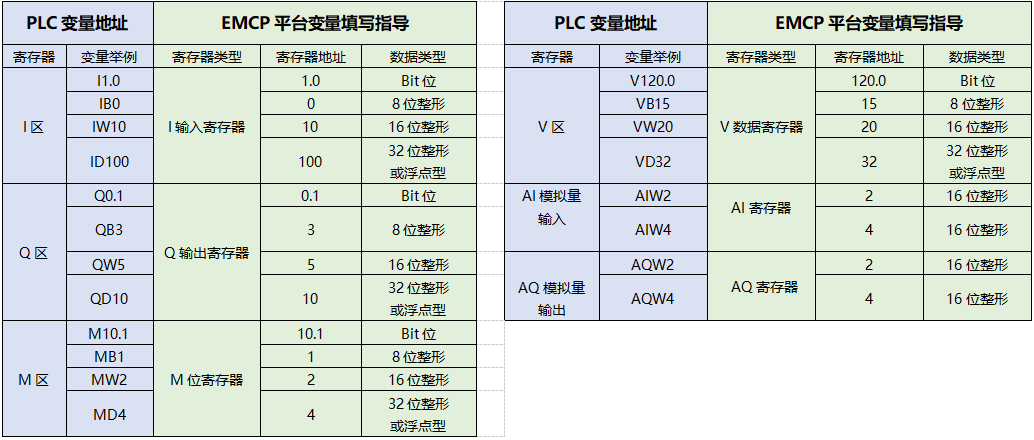

平台地址填写举例：
5、数据调试

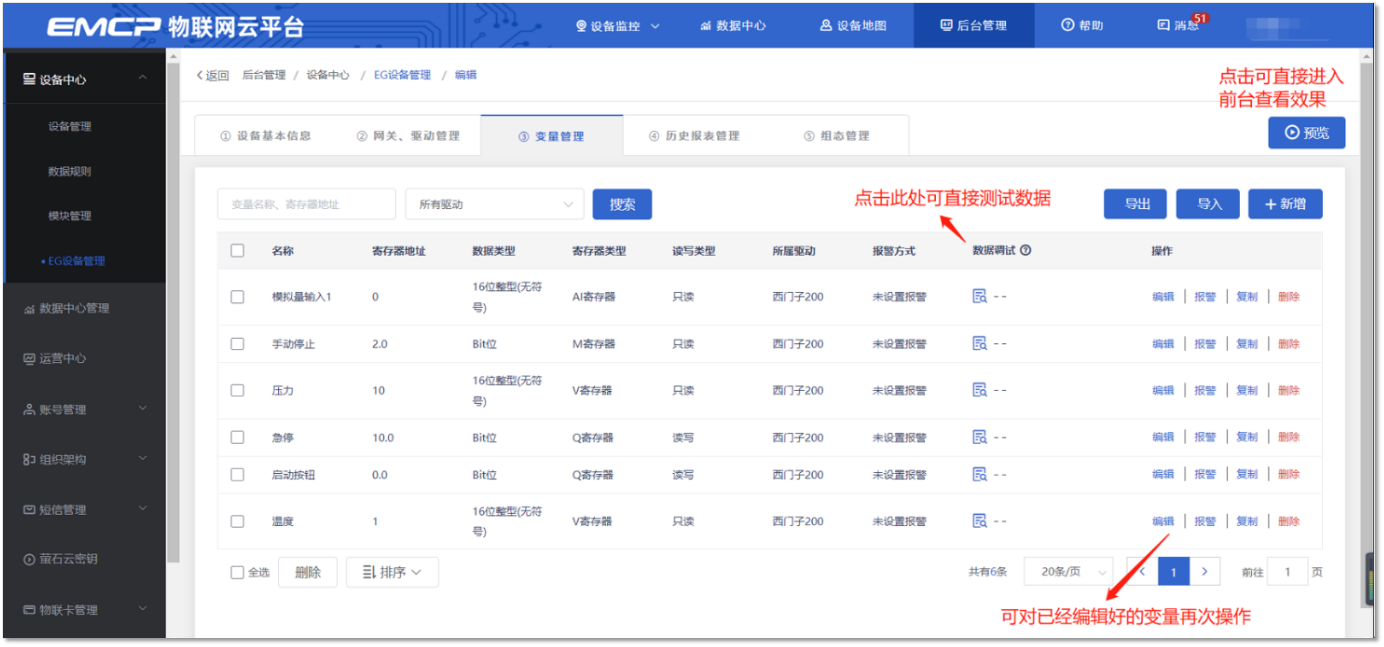

添加完成后，【变量管理】如下图所示，此时可以点击【数据测试】按钮，检查变量能否采集到数据，或者数据是否正确。
6、常见错误代码
点击【数据调试】按钮，如有异常，会上报数据异常代码，点击该异常码可直接查看解释说明。

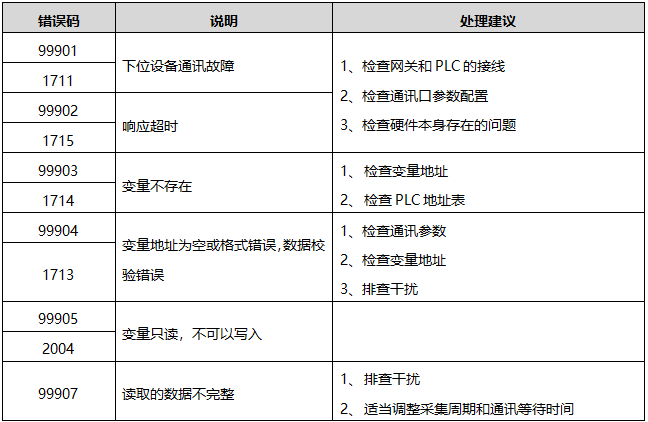

下表为常见错误码说明及处理建议。
查看更多错误码信息请查看如下链接：

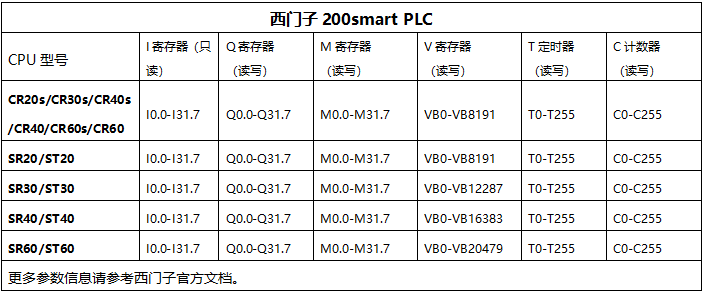

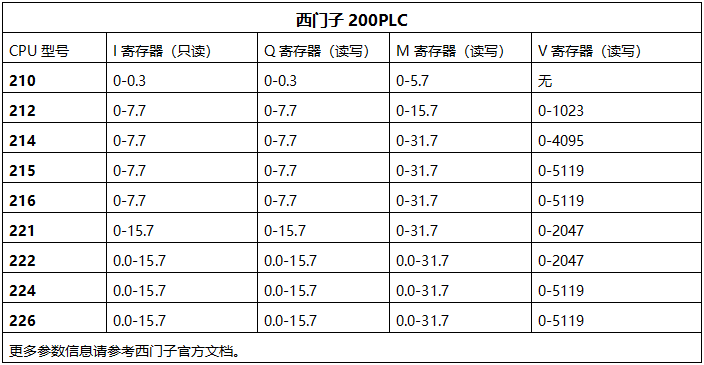

附录1 寄存器地址范围表
关于模拟量（AIW、AQW）、计数器（C）等变量，在平台可选择对应寄存器类型（AI、AQ、C），可直接访问该寄存器数据。
附录2 西门子200串口通讯参数设置
S7-200系列PLC可以通过西门子STEP7-Micro/WIN为S7-200PLC配置波特率和PLC地址。当为S7-200修改参数后，需要将改动参数的系统块下载至S7-200。
步骤一、设置PG/PC接口

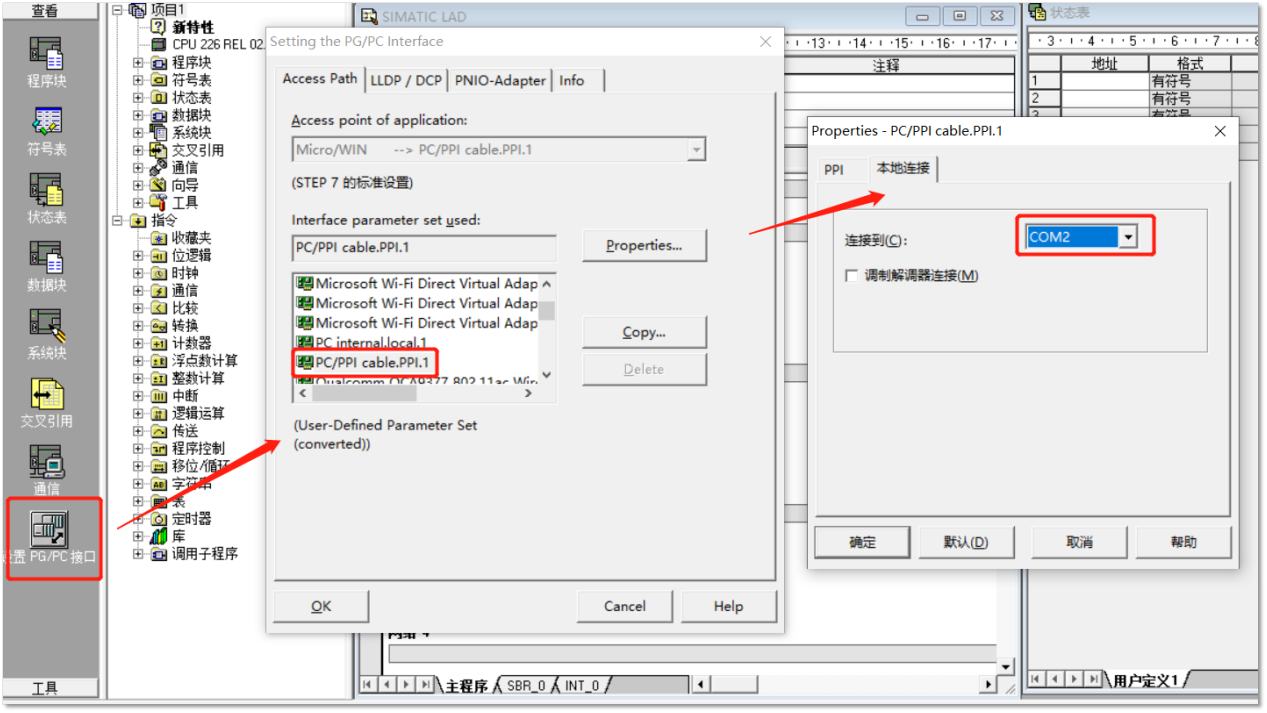

点击 “设置PG/PC接口”→“设置PG/PC”→“PC/PPI cable(PPI)”，根据所用串口或USB的PPI电缆，在“本地连接”页面中选择相应的COM口或USB，然后确认完成PG/PC接口设置。如图：
步骤二、PLC通信地址、波特率获取

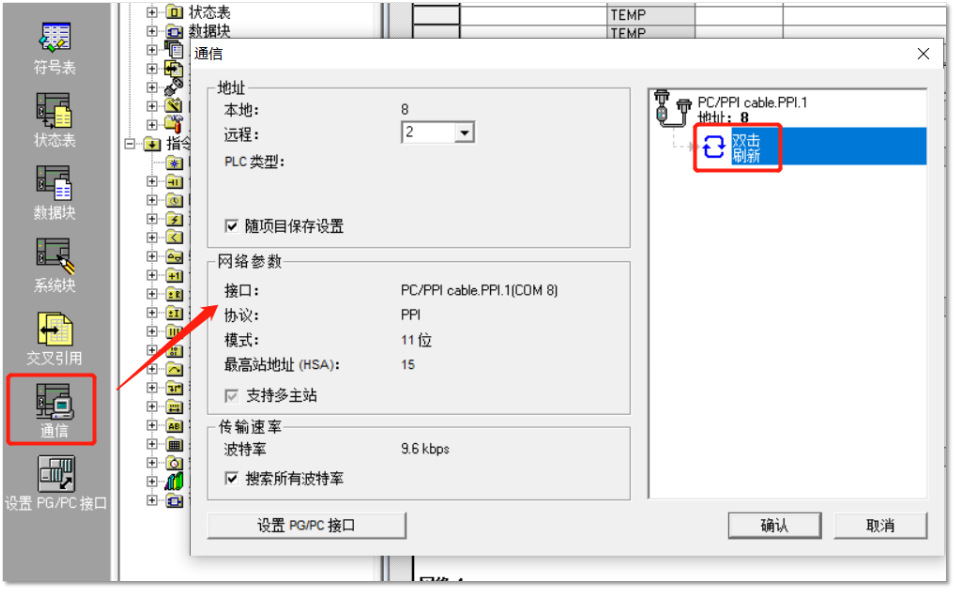

点击“通信（Communications）” →“双击刷新”,可自动搜索总线所有连接的S7-200系列的PLC，找到对应地址的PLC。
步骤三、通信参数修改

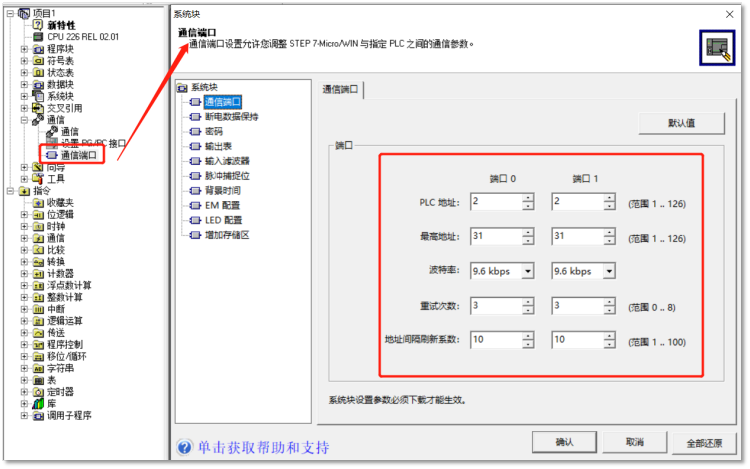

选择对应PLC之后，双击指令树中的“通信”文件夹中“通信端口”，弹出“系统块通信端口”设置窗口。
对右侧通信端口页面中“PLC地址”、“波特率”等通讯参数进行设置，对于部分高端型号PLC，有两个通讯端口，用户可根据需要分别进行设置。
修改完成后需要重新下载通信参数 (系统块)。
注意：如果此时PLC中程序与上位机STEP7-Micro/WIN所打开程序不同时，请打开对应工程进行通讯参数的修改和下载。或者将“选项”栏中默认选中的“程序块”、“数据块”两个选择框勾选去掉。以免因误操作将PLC中程序清掉。
附录3 西门子200smart串口通讯参数设置
S7200smart系列PLC可以通过西门子STEP7-Micro/WIN SMART软件为PLC配置波特率和PLC地址。当为200smart修改参数后，需要将改动参数的系统块下载至PLC。
