西门子CP343-1网口S7-COMM协议

西门子300/400系列PLC可扩展CP343-1/CP443-1以太网模块，外部设备可通过此扩展模块的网口与PLC进行数据交互。网关使用西门子CP343-1以太网协议驱动，按照下述过程操作即可实现与PLC直接通讯（协议名称为S7-COMM）。

支持扩展的S7-400 CPU类型 ：CPU412、CPU412-2、CPU413、CPU413-2、CPU414-1、CPU414-2、CPU414-3、CPU416-1/2/3、CPU417-4、CPU417-4H。

端口号：以太网单元的数据帧接收/发送端口，默认设置为102。

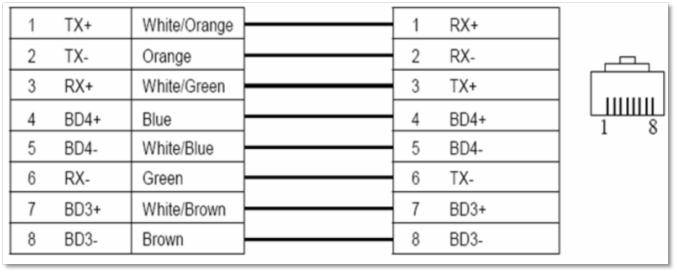

硬件接线：使用网线连接网关的LAN口和PLC的LAN口。也可通过交换机进行连接。

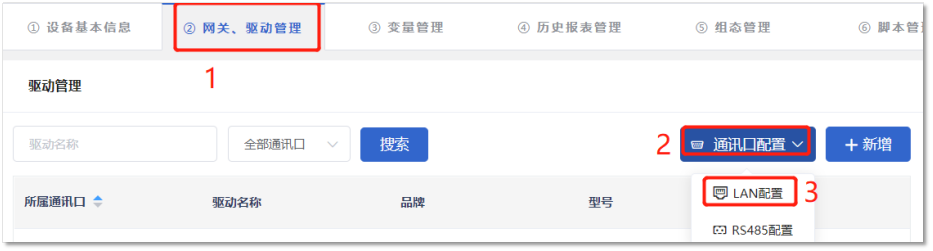

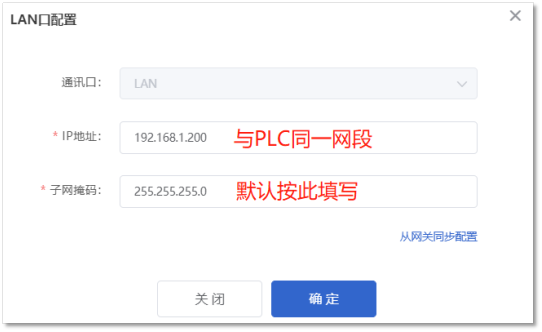

LAN口配置路径：【②：网关驱动管理】→【通讯口配置】→【LAN配置】。在弹出窗口中填写网关LAN配置，此处填写的IP地址需要与PLC同一网段。

IP地址：需要与PLC同一网段（一般情况下即是要求点分四段IP表示法的前三段地址要相同）。如外接交换机，不能与交换机中其他设备IP相同。本文中，PLC的IP地址为192.168.1.55，此处LAN口IP填写192.168.1.200。

子网掩码：一般填写为255.255.255.0（与当前连接的网络结构相关。若网络结构较复杂，请咨询该网络的网络管理员）。

修改PLC的IP地址具体方法见附录2（西门子CP443-1 IP地址配置方法）。

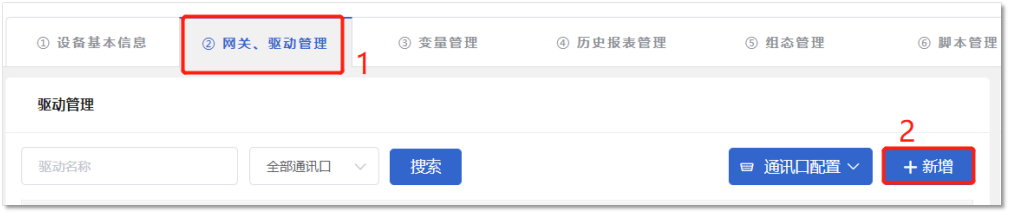

网关配置驱动路径：【②：网关驱动管理】→【+新增】。在弹出界面中填写驱动信息：

【通讯口】：选择LAN。此处可选LAN/RS232/RS485。

【驱动名称】：用于区分不同型号的驱动，例如“西门子CP343扩展”。

【品牌】【型号】：分别选择西门子、西门子CP343-1以太网。

【IP地址】：填写PLC的IP地址，本例中填写192.168.1.55。

【端口号】：以太网单元的数据帧接收/发送端口，默认为102。

【机架号/本地站号】：PLC机架号(Rack)，可设定范围0－31，默认值为0。（不用修改）

【槽号】：PLC槽号(Slot)，可设定范围0－31，默认值为2。在和400系列PLC通讯时此属性一般要设定为3。

【最小采集时间】：是网关采集设备数据的时间间隔，单位为ms，默认是1000ms(1秒)，根据采集数据量的大小，设置值可适当调整。

【通讯等待时间】：网关接收通讯数据等待时间，默认1000ms。设置太小可能导致通讯不上（建议大于1秒）。

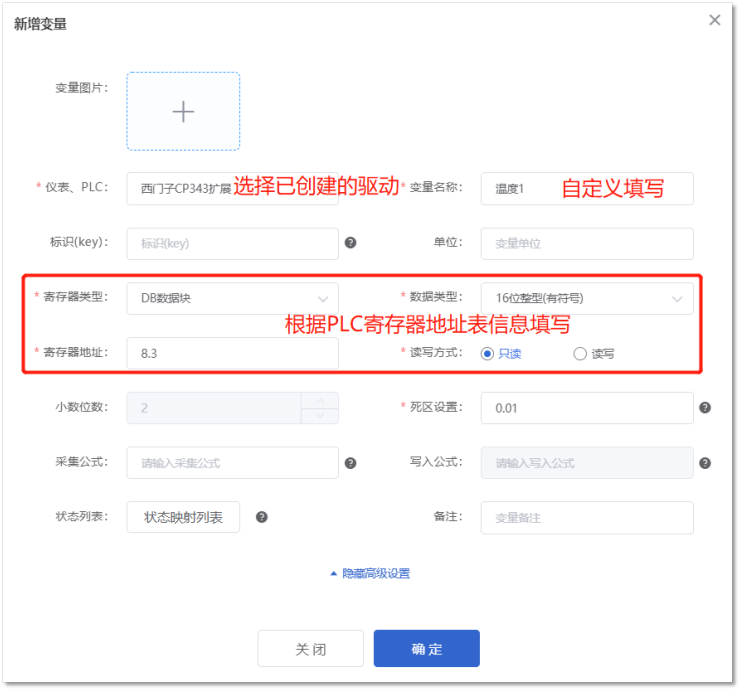

变量设置路径：【③：变量管理】→【+添加变量】，填写变量信息：

【变量图片】：在列表展示时显示的变量图片（一般不用）。

【仪表、PLC】：选择已创建的驱动名称（如上述创建的“西门子CP343扩展”驱动）。

【变量名称】：自定义即可（如“温度1”），注意变量名称不允许重复。

【标识（key）】：可用于脚本编程、中间变量计算等功能，详细说明点击【?】帮助（不常用）。

【单位】：此单位会出现在历史数据、曲线的图例中，自定义填写。

【寄存器类型】：填写对应西门子1500PLC的寄存器类型（平台支持的寄存器类型有：I、Q、M、DB块）。

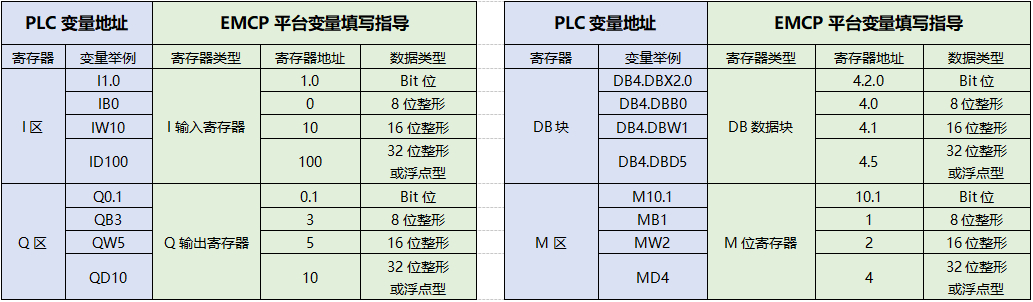

【寄存器地址】：地址填写时不带寄存区标志符，与实际寄存器地址一致。具体下图“平台地址填写举例”。

【数据类型】：根据实际需要选择即可。

【读写方式】：可选择 “只读”和“读写”两种方式。

【小数位数】：对于数值型的变量确定显示的小数位数，根据需求填写。

【死区设置】：默认即可。根据需要填写即可。详细说明点击【?】帮助。

【状态列表】：一般不用。可将数值直接与文本映射。如值为“10”，映射字段为“设备故障”，则当采集到变量的值为“10”时，会直接在设备监控和历史报表中显示“设备故障”。

【公式】：一般用于数据的工程换算和数据处理。详细说明点击【?】帮助。

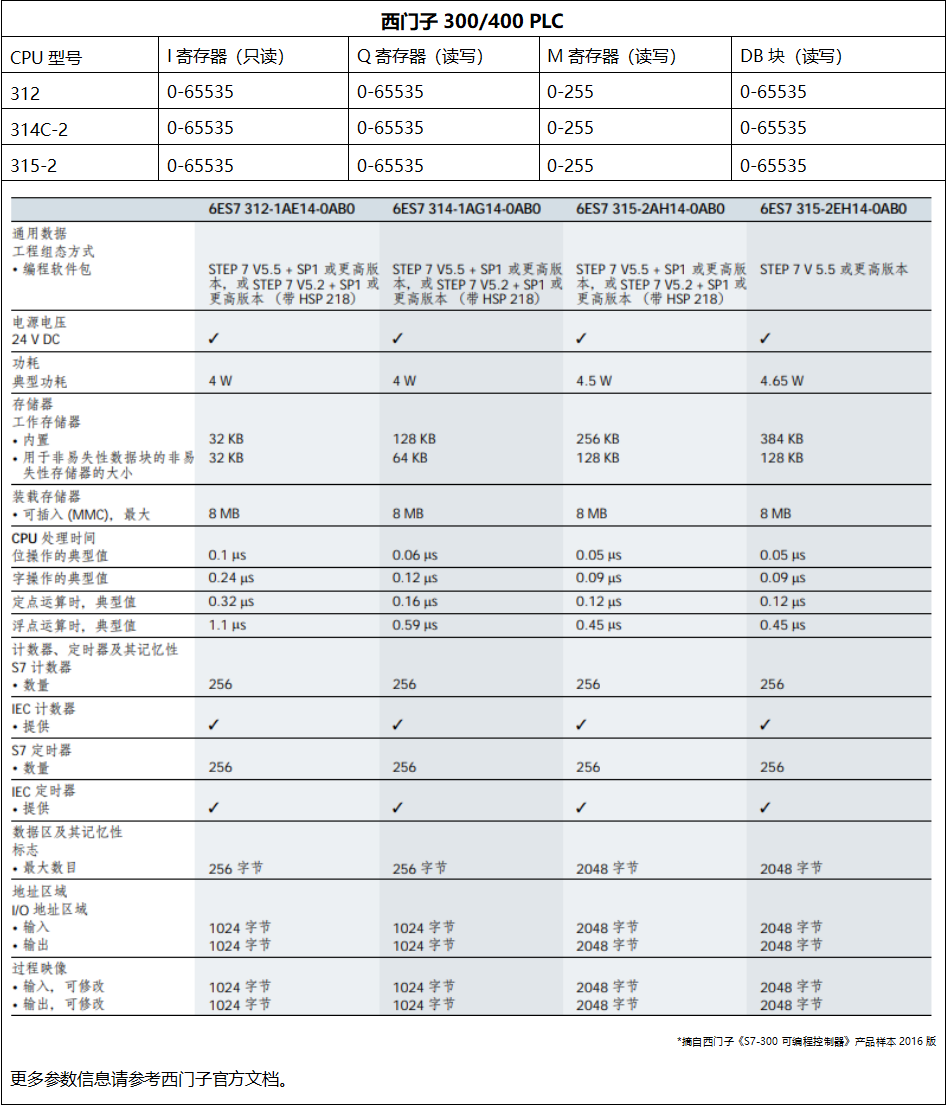

注：“寄存器类型”、“寄存器地址”、“数据类型”、“读写方式”的设置规则见附录1（寄存器地址范围表）。

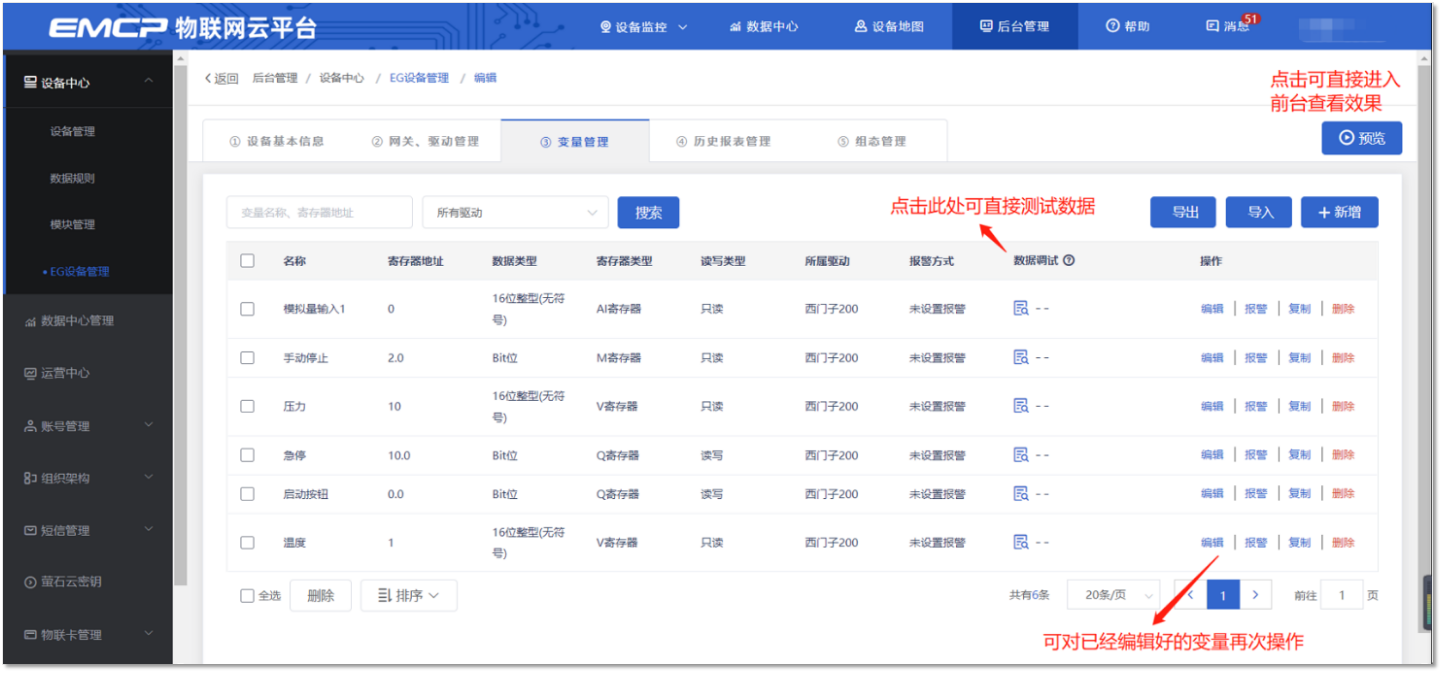

添加完成后，【变量管理】如下图所示，此时可以点击【数据测试】按钮，检查变量能否采集到数据，或者数据是否正确。

点击【数据调试】按钮，如有异常，会上报数据异常代码，点击该异常码可直接查看解释说明。

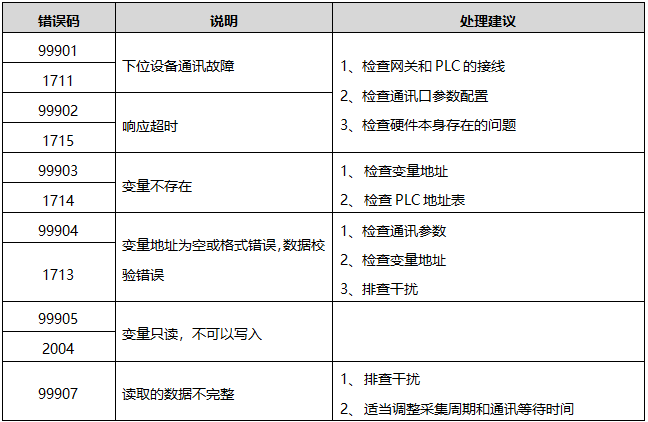

下表为常见错误码说明及处理建议。

查看更多错误码信息请查看如下链接：

通用异常码列表：https://exceptioncode.yuque.com/staff-vemkg5/sy2uv2/tx8pup

西门子异常码列表：https://exceptioncode.yuque.com/staff-vemkg5/sy2uv2/ml6nvn

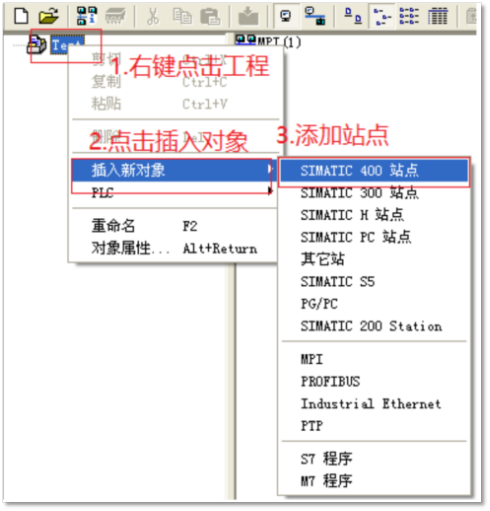

步骤一、打开STEP7编程软件，新建工程并添加SIMATIC 400 Station。

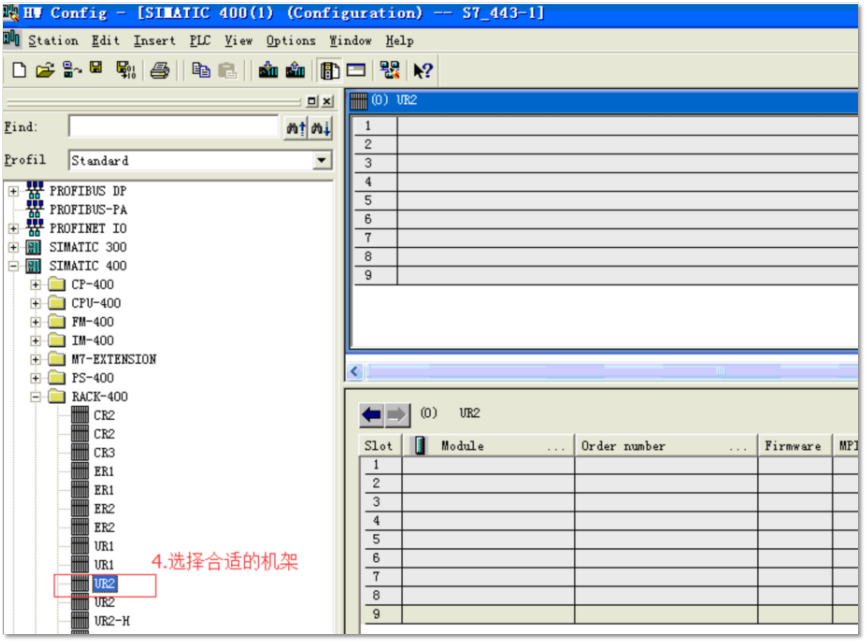

步骤二、添加机架：双击Hardware进入硬件配置界面，在Profil栏选择Standard，双击STMATIC 400，在RACK-400文件夹中选择与实际硬件完全匹配的设备，双击加入列表。如下图所示：

说明：添加后右边会出现两个列表，下面我们主要用最下面的列表进行配置，其中Slot代表机架上的槽号，Slot1-Slot9。

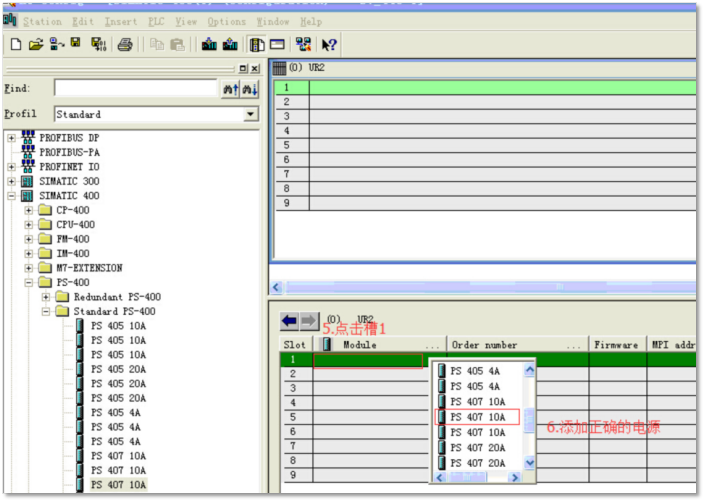

步骤三、添加电源模块：选中Slot1，在左边窗口SIMATIC 400->PS-400->Standard PS-400列表中，或单击右键选择“Insert Object”在弹出的选择框中选择与硬件匹配的设备。将其添加，如下图所示：

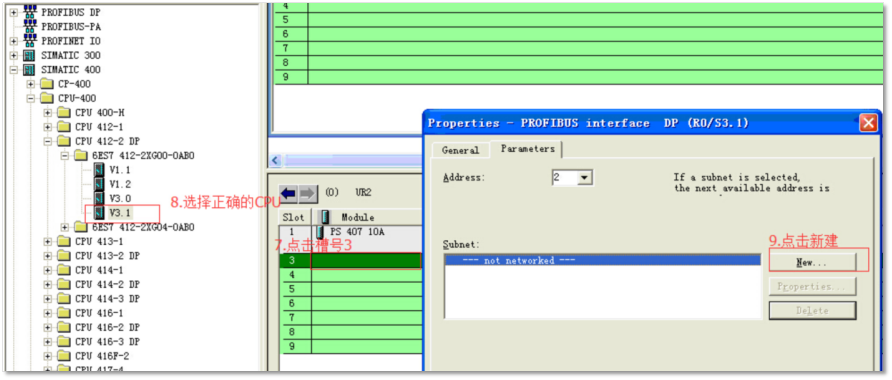

步骤四、添加CPU单元：选中Slot3，在左边窗口CPU-400列表中选择，或者使用右键找到与实际硬件对应的设备添加，此时会弹出一个配置PROFIBUS Interface DP的窗口，若使用MPI方式进通讯，此部分不需设置直接点击确认即可；若想使用DP口进行通讯，此部分需要进行设置，添加过程如下图所示：

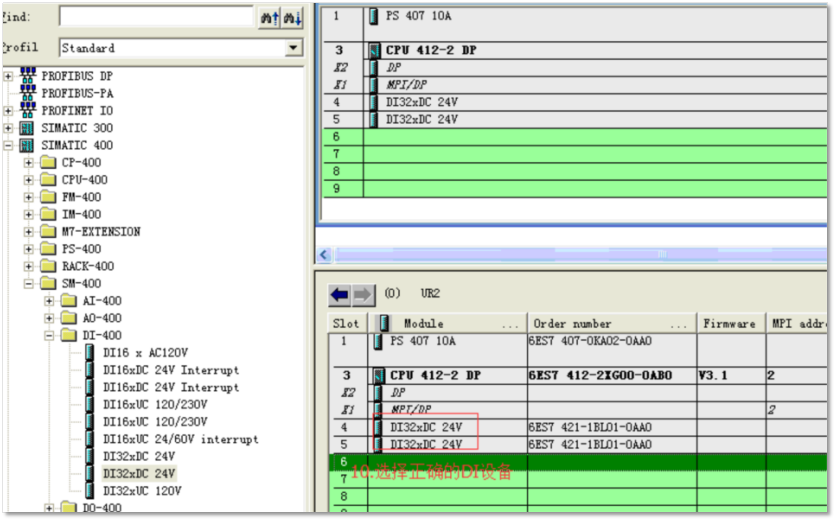

步骤五、添加2个DI模块：选中Slot4、Slot5，在左边窗口SM-400->DI-400列表中，或者使用右键找到与实际硬件对应的设备添加。如下图所示：

步骤六、添加CP443-1以太网通讯模块：选中Slot6，在左边窗口找到CP-400->Industrial Ethernet->CP443-1列表中，或者使用右键选择与实际硬件对应的设备添加。

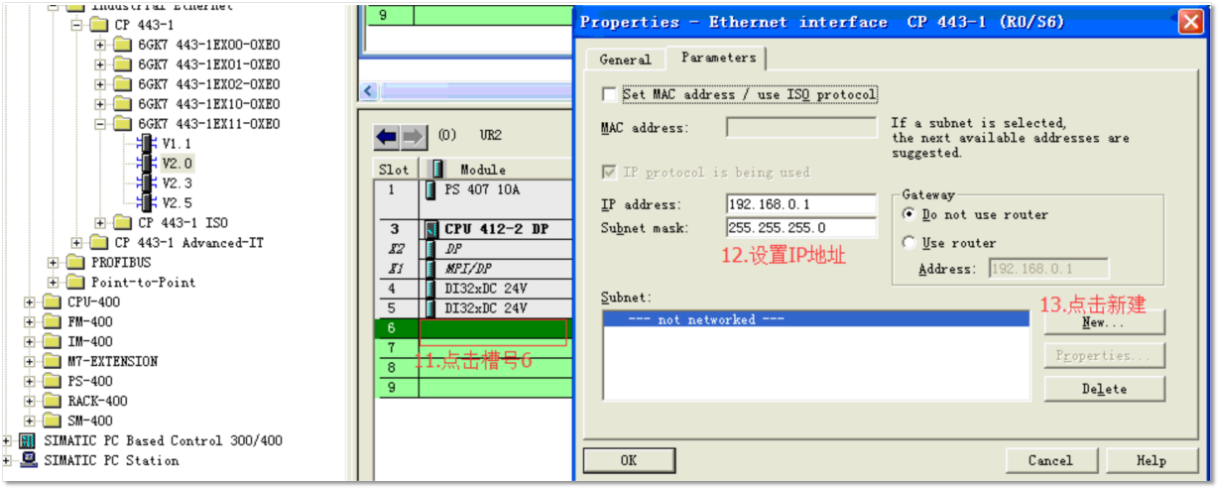

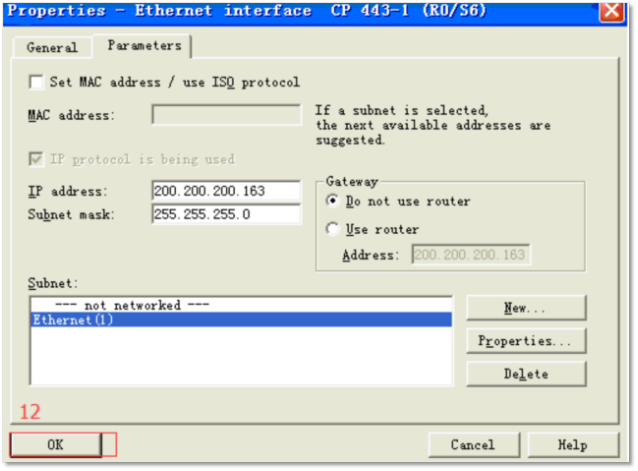

添加后会弹出Ethernet interface CP443-1设置窗口，如下图所示：

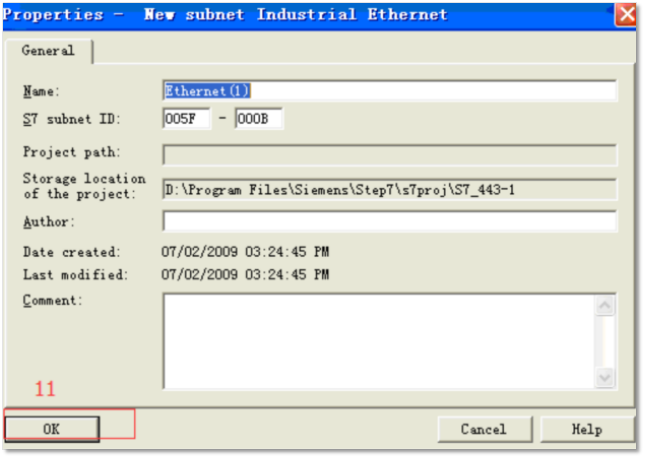

步骤七、单击“New…”按钮，建立新的以太网连接（无需改动直接点击确认即可）

步骤八、设置CP443-1模块的IP地址和子网掩码：

注：CP443-1模块的IP地址必须与上位机处于同一个子网，即前三段与上位机的相同，子网掩码设置为255.255.255.0即可。

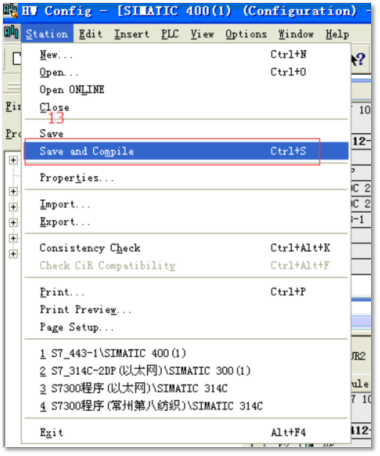

步骤九、将设置好的配置文件保存：单击菜单Station->Save and Compile，如下图所示：

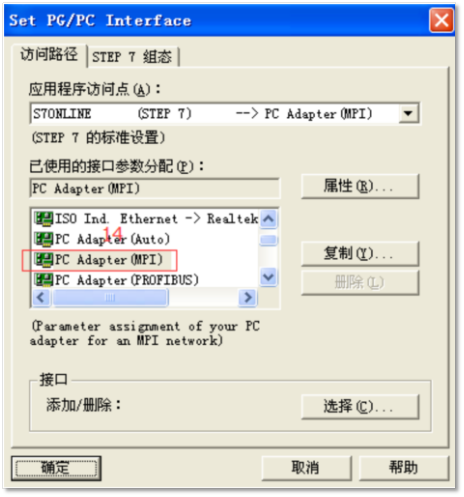

使用MPI方式将组态好的配置文件下载到PLC，打开Set PG/PC Interface，选择PC Adapter(MPI)，并单击“属性”按钮进行相应配置。如下图所示：

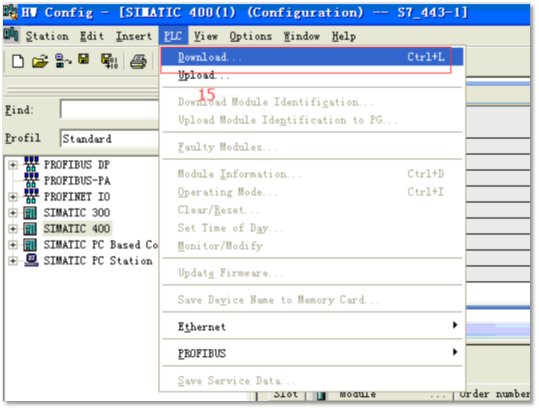

步骤十、配置好后，单击菜单PLC->Download进行下载。
