1、驱动简介
西门子200smart（包括ST20、SR40等）自带网口，外部设备可通过此口与PLC进行数据交互。网关使用西门子200smart协议驱动，按照下述过程操作即可实现网关与PLC直接通讯（协议名称为S7-COMM）。
通讯方式：一主一从，一主多从

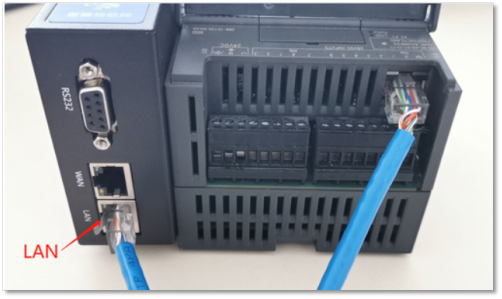

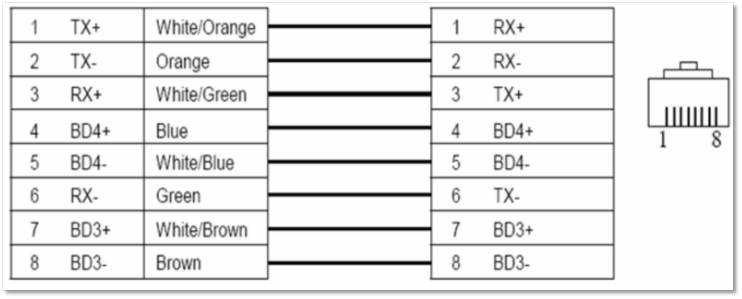

硬件接线：使用网线连接网关的LAN口和PLC的LAN口。也可通过交换机进行连接。
2、网关通讯口配置

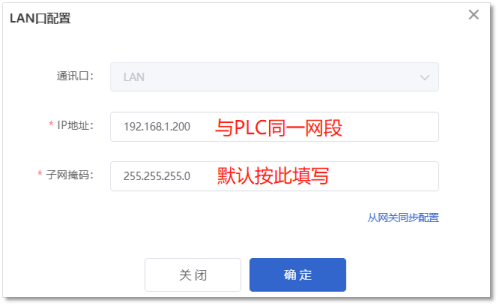

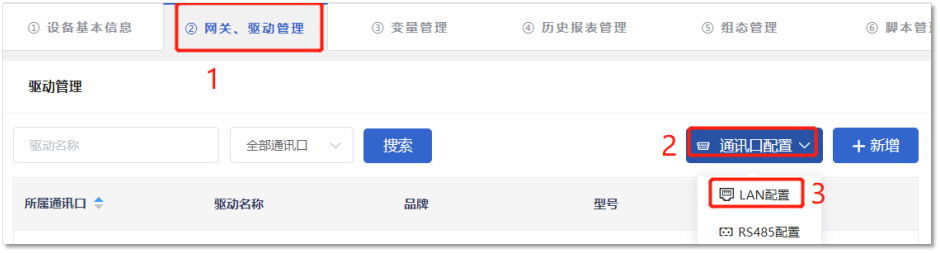

LAN口配置路径：【②：网关驱动管理】→【通讯口配置】→【LAN配置】。在弹出窗口中填写网关LAN口IP。
IP地址：需要与PLC同一网段（一般情况下即是要求点分四段IP表示法的前三段地址要相同）。如外接交换机，不能与交换机中其他设备IP相同。本文中，PLC的IP地址为192.168.1.55，此处LAN口IP填写192.168.1.200。
子网掩码：一般填写为255.255.255.0（与当前连接的网络结构相关。若网络结构较复杂，请咨询该网络的网络管理员）。
修改PLC的IP地址具体方法见附录2（西门子200smart IP地址设置）。
3、网关驱动配置

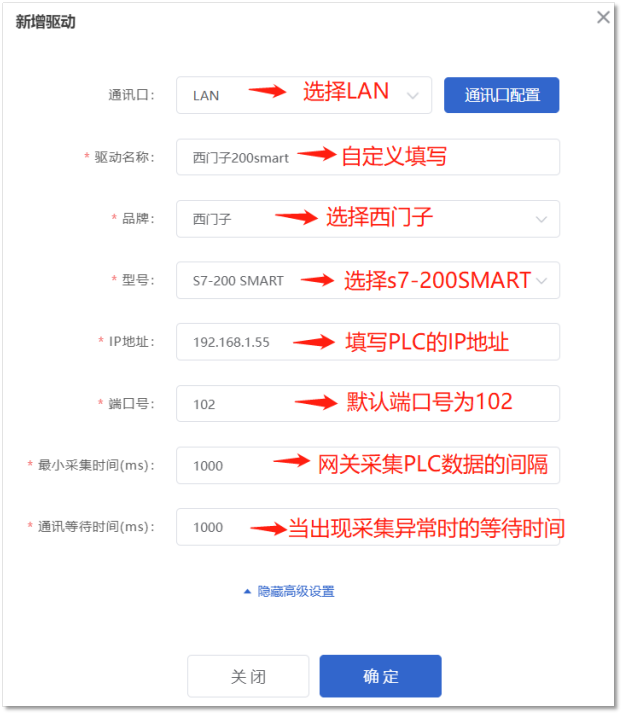

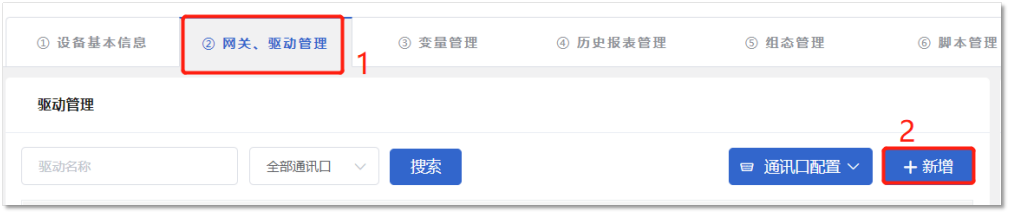

网关配置驱动路径：【②：网关驱动管理】→【+新增】。在弹出界面中填写驱动信息：
【通讯口】：选择LAN。此处可选LAN/RS232/RS485。
【驱动名称】：用于区分不同型号的驱动，例如“西门子200smart”。
【品牌】【型号】：分别选择西门子、S7-200 SMART。
【IP地址】：填写PLC的IP地址，本例中填写192.168.1.55。
【端口号】：以太网单元的数据帧接收/发送端口，默认为102。
【最小采集时间】：是网关采集设备数据的时间间隔，单位为ms，默认是1000ms(1秒)，根据采集数据量的大小，设置值可适当调整。
【通讯等待时间】：网关接收通讯数据等待时间，默认1000ms。设置太小可能导致通讯不上（建议大于1秒）。
4、网关变量配置

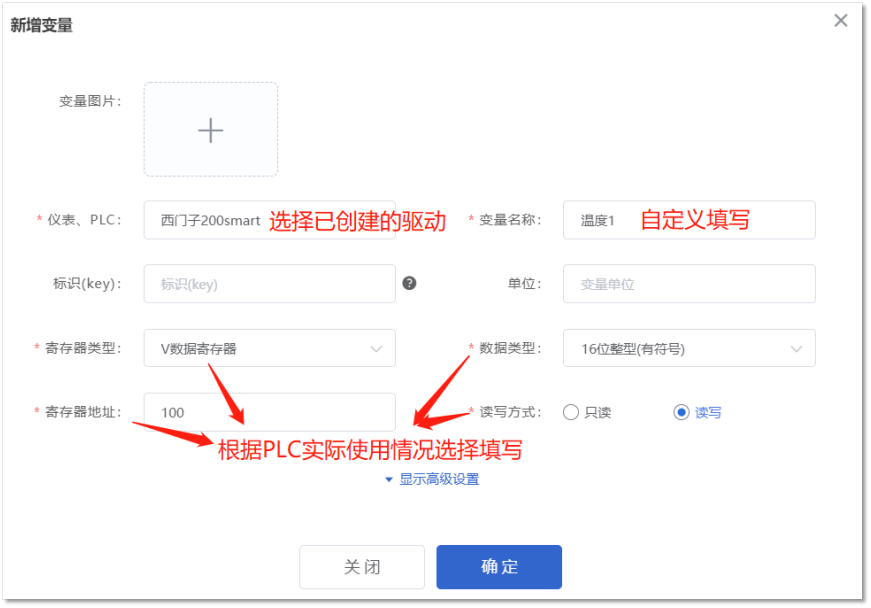

变量设置路径：【③：变量管理】→【+添加变量】，填写变量信息：
变量介绍：
【变量图片】：在列表展示时显示的变量图片（一般不用）。
【仪表、PLC】：选择已创建的驱动名称（如上述创建的“西门子200smart”驱动）。
【变量名称】：自定义即可（如“温度1”），注意变量名称不允许重复。
【标识（key）】：可用于脚本编程、中间变量计算等功能，详细说明点击【?】帮助（不常用）。
【单位】：此单位会出现在历史数据、曲线的图例中，自定义填写。
【寄存器类型】：填写对应西门子200smartPLC的寄存器类型（平台支持的寄存器类型：I、Q、V、M）。
【寄存器地址】：地址填写时不带寄存区标志符，与实际寄存器地址一致。具体下图“平台地址填写举例”。
【数据类型】：根据实际需要选择即可。
【小数位数】：对于数值型的变量确定显示的小数位数，根据需求填写。
【死区设置】：默认即可。根据需要填写即可。详细说明点击【?】帮助。
【状态列表】：一般不用。可将数值直接与文本映射。如值为“10”，映射字段为“设备故障”，则当采集到变量的值为“10”时，会直接在设备监控和历史报表中显示“设备故障”。
【公式】：一般用于数据的工程换算和数据处理。详细说明点击【?】帮助。
【读写方式】：可选择 “只读”和“读写”两种方式。
注：“寄存器类型”、“寄存器地址”、“数据类型”、“读写方式”的设置规则见附录1（寄存器地址范围表）。

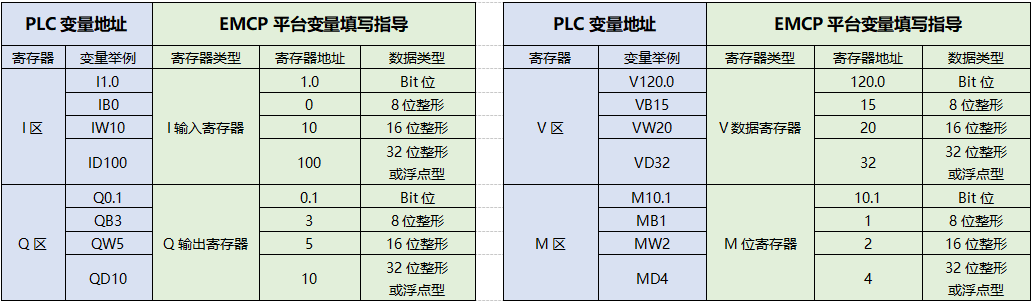

平台地址填写举例：
5、数据调试
添加完成后，【变量管理】如下图所示，此时可以点击【数据测试】按钮，检查变量能否采集到数据，或者数据是否正确。
6、常见错误代码
点击【数据调试】按钮，如有异常，会上报数据异常代码，点击该异常码可直接查看解释说明。

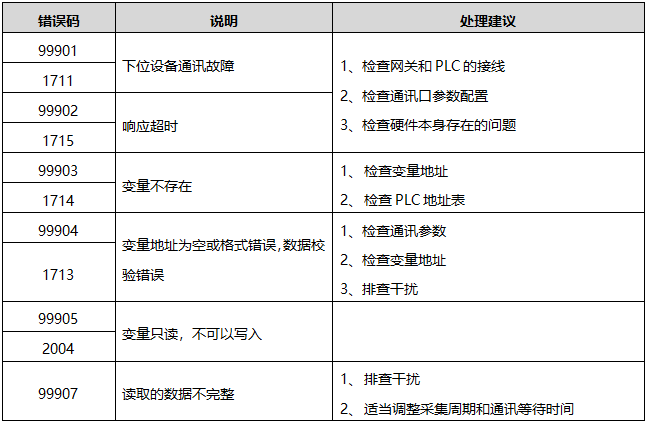

下表为常见错误码说明及处理建议。
查看更多错误码信息请查看如下链接：

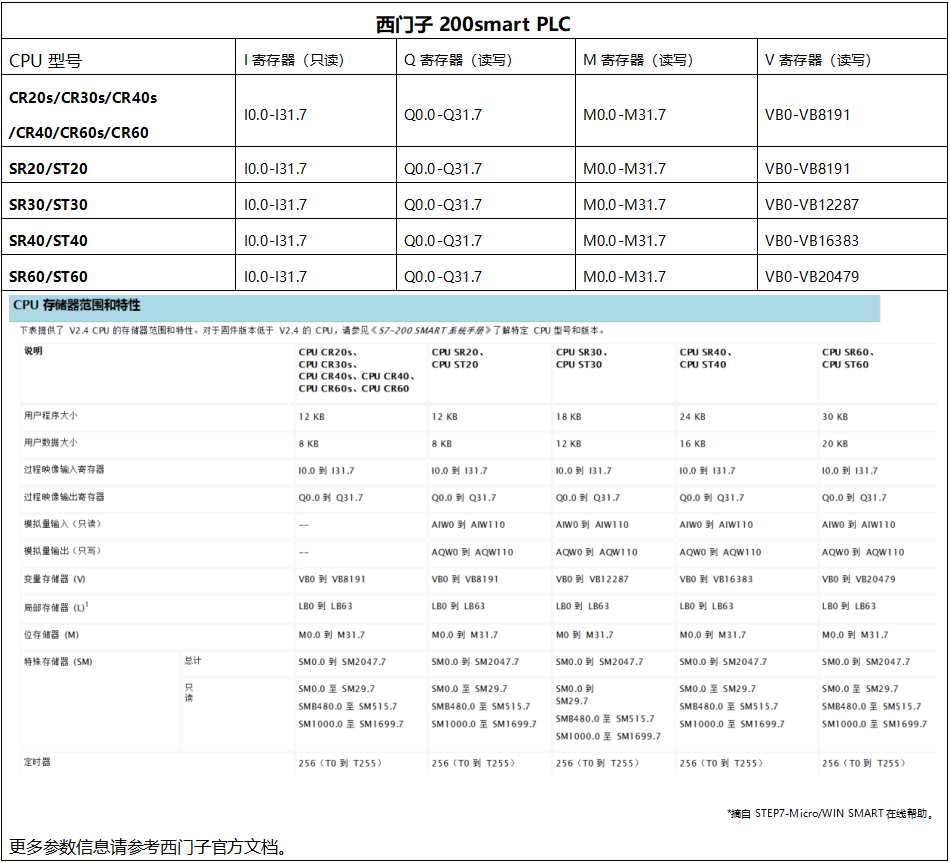

附录1 寄存器地址范围表
附录2 西门子200smart IP地址设置

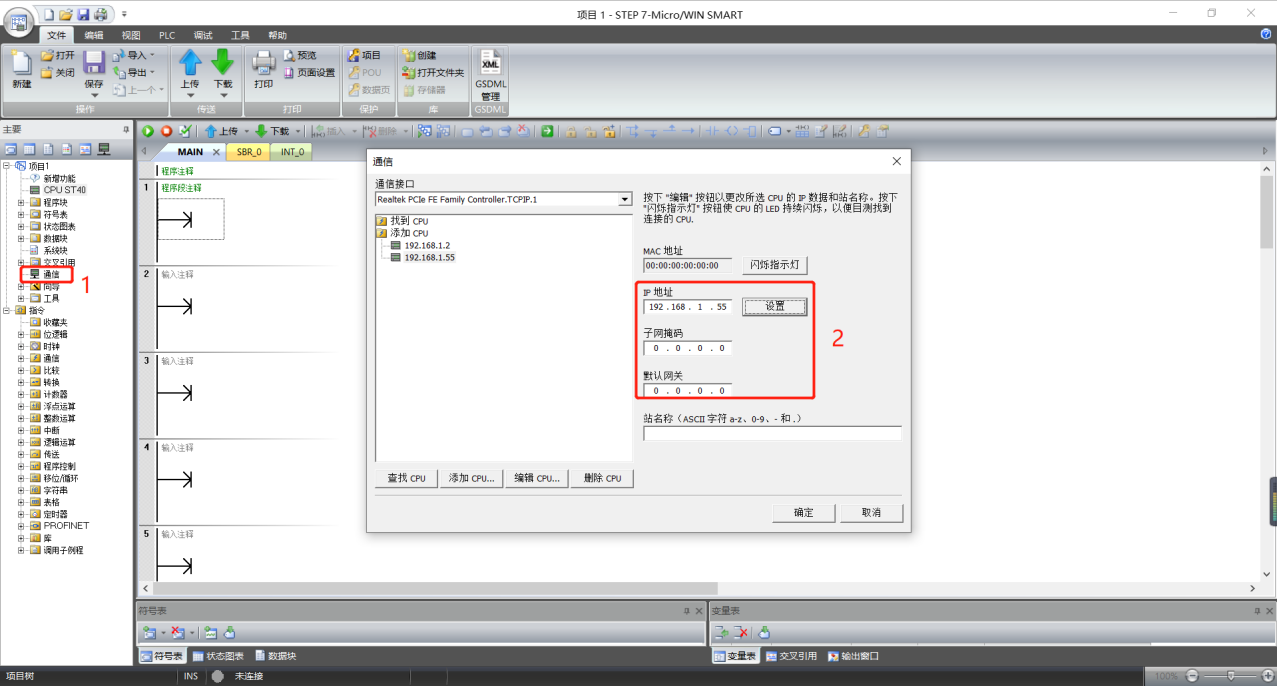

S7200smart系列PLC可以通过西门子STEP7-Micro/WIN SMART软件为PLC的IP地址。
修改时需要电脑使用网线连接PLC，并能够查找到PLC。
200smart修改IP地址后，需要将参数重新的下载至PLC。
